Изготовление биокамина своими руками

Простой настольный биокамин

Такие камины послужат идеальным дополнением к любому дизайну помещения, а в вечернее время даст возможность полюбоваться живым огнем во всей его красе. Одним из главных достоинств настольных каминов является их простота. Рассмотрим подробнее, как сделать один из таких биокаминов.

Для создания такого камина своими руками нам потребуется:

• 4 стекла.
• Короб для основания из металла или другого огнеупорного материала.
• Стеклорез.
• Герметик для скрепления стекол.
• Стальная сетка.
• Огнеупорные камни для декора.
• Емкость для топлива.

Пошаговая инструкция изготовления настольного биокамина:

• Выполняем расчет размеров будущей конструкции. Для одной горелки минимальным расстоянием между стеклами считается 15 см.
• Выполняем подгонку стекол под размеры короба. Если они соответствуют размерам – замечательно. В противном случае нужно обрезать лишнее стеклорезом. Стеклянный короб после соединения будет устанавливаться на основание.
• Соединяем стекла герметиком. Для этого наносим герметик на торцевую часть стекла и соединяем его под прямым углом с другим стеклом. Чтобы герметик полностью высох, потребуется не менее суток. Для этого под каждую сторону устанавливаются подставки.
• Стеклянный короб без верха и дна устанавливается на основание. Если расчеты были выполнены правильно, то он должен точно стать на грани. Для скрепления стекла и основы снова используем герметик.
• В центр основания ставим горелку с биотопливом и накрываем ее стальной сеткой. Ее необходимо вырезать так, чтобы ее края ложились на грани основания. Рекомендуется укладывать сетку в несколько слоев, чтобы она не проваливалась под тяжестью декоративных камней.
• Ровным слоем выкладываем камни на сетку. Если используются натуральные камни, собранные своими руками, их нужно обязательно промыть. В таком случае при нагревании они не будут издавать неприятный запах.
• При необходимости поджигаем горелку и проверяем результат.

Важно! Данная конструкция очень проста в сборке, но имеет ряд недостатков. Прежде всего – это невозможность пополнения топлива без разборки части камина. Вторым недостатком является отсутствие регулятора горения

Как следствие, нельзя изменить ни силу пламени, ни расход топлива

Вторым недостатком является отсутствие регулятора горения. Как следствие, нельзя изменить ни силу пламени, ни расход топлива.

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

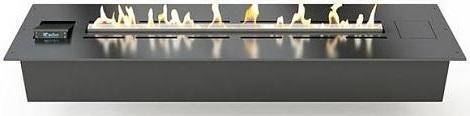

1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму. Экологичность

Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
3. Высокая стоимость устройства.

Виды и подвиды биокаминов

Мастеру перед тем, как начать собирать биокамин своими руками придется выбрать место его размещения. Это сделать не сложно, поскольку, они производятся в самых разнообразных видах. По этому параметру они подразделяются на 4 ключевые вариации: Напольного типа, настенного крепления, декоративные настольные и встраиваемые поверхности.

Помимо этого подобные обогреватели распределяется на подвиды:

• Прямоугольной конфигурации — наиболее распространенная конструкция;
• торцевые — модули, которые устанавливаются в торцевой участок комнатной стенки;
• сквозные — крепятся в стеновых перегородках и архитектурных украшениях, например, колоннах;
• угловые — самый компактный вариант размещения, что особенно хорошо подходит для того, чтобы сделать биокамин своими руками в малогабаритной квартире.

Классификация биокаминов абсолютно логична. Некоторые модификации обладают стилистической универсальностью. Их, возможно, успешно интегрировать, как в традиционном интерьере, так и в необычные «лофт» или «хай-тек».

Настенные устройства

Данные биокамины выполняются в форме большой плоской конструкции, которая фиксируются на стенке. Лицевая панель для безопасной эксплуатации закрывается термоустойчивым стеклом. Подобным образом оформляют и боковые панели. Задняя стенка выполнена из жароустойчивого стройматериала, чаще всего из металла.

Конструкция элементарна в установке. Она монтируется на введенные в стену крепежные детали. Строение абсолютно безвредно в использовании. Потому что при горении биотоплива задняя стенка и днище конструкции разогреваются очень слабо. Поэтому они не в состоянии стать источником возгорания или спровоцировать ожог у нечаянно прикоснувшегося к поверхности обогревателя человека.

Напольные биокамины

Этот вариант ставится на настил либо на компактный подиум. В случае если технологически и по конструктивным характеристикам модели днище не нагревается в процессе работы устройства корпуса. То подобную модель размещают на любую подходящую ровную плоскость пола.

Для многих вариаций напольного типа, доступна мобильная версия отопителя. В этом случае ее, возможно, свободно переставить на любое удобное свободное место. Данные неизолированные камины могут использоваться на обогрев помещения. Правда только в течение кратковременного периода.

Настольные устройства

Данные модели представляют собой малогабаритные варианты напольных образцов. Располагаются они на стеллажах, столах либо специализированных подставках. Там, где позволяют их незначительные размеры украсить интерьер.

Их сложно отнести к полноценным каминам, по той причине, что они весьма компактны. Зато у этой модификации свои преимущества — они весьма мобильны. Их просто переносить с одного на другое место. Они высокофункциональные и довольно удобные в применении.

Встраиваемые модели

Весьма органично выглядят встраиваемые биокамины. Подобные устройства устанавливаются в специально приготовленную полость в стене. Выделяются они тем, что их лицевая панель выполнена, в форме продолжения стенки и видимы только с лицевой стороны.

Конструкция биокаминов «фонариков» выполняется с выпуклой фронтальной поверхностью. Они чуть-чуть выходят из стены здания, что делает их довольно необыкновенными и заманчивыми. Инсталлировать такой биокамин в интерьер комнаты гораздо сложнее, чем простую настенную конструкцию. Поэтому данная конструкция для установки доступна только высококачественным специалистам.

Перед тем как сделать биокамин такой модификации нужно очень ответственно подбирать для него посадочное место. Так как передвижение такого устройства в будущем станет довольно затратным и сложным.

Инструкция по изготовлению компактной модели

Учитывая, что стоимость таких устройств достаточно высока, многим умельцам интересно, как самостоятельно сделать биокамин для комнаты.

Это достаточно простая задача, особенно, если изготавливать компактную настольную или напольную модель. Ее условно можно разделить на две составляющих: топливный бак и стеклянный корпус. В качестве второго можно использовать старый аквариум без дна.

Для небольших по размеру биокаминов можно сделать топливный бак из обычной металлической банки. Ее размеры должны быть такими, чтобы емкость была скрыта внутри основания

Для работы нам потребуются такие материалы:

• металлическая коробка, которая будет использована в качестве основания;
• резервуар из металла для топливного бака;
• шнурок для фитиля;
• лист стекла, если нет аквариума;
• силиконовый герметик;
• металлическая сетка;
• некрупная галька.

Из инструментов нужно подготовить стеклорез, ножницы.

Приступаем к работе и начинаем с корпуса. Он будет представлять собой параллелепипед или куб без крышки и дна. Определяем размеры будущей конструкции и, соответственно, длину и ширину ее стенок. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем к линии будущего отреза линейку и прижимаем ее к листу. Чтобы линейка не соскользнула, на нее можно приклеить лейкопластырь.

Берем алмазный стеклорез, ставим его на лист и ведем по направлению от себя без сильного нажима. Линия отреза должна быть бесцветной и тонкой. Если по какой-то причине полученная линия нам не понравилась, обводить ее категорически нельзя. Следует отступить 1 мм и провести новую линию. Выполнив рез, сдвигаем стекло к краю основания так, чтобы он совпал с линией отреза.

Осторожно простукиваем головкой инструмента линию отреза, затем осторожным, но точным движением отламываем оставшееся на весу стекло. Таким способом вырезаем все четыре детали нужного размера

Теперь их нужно склеить между собой силиконовым герметиком. Для этого обильно промазываем боковые края деталей и соединяем их. Даем герметику высохнуть. Для этого фиксируем получившуюся конструкцию между какими-либо неподвижными предметами и оставляем на сутки в таком положении.

Чтобы склеенная конструкция высыхала в неподвижном состоянии, ее нужно зафиксировать любым подходящим способом, например, заключить между объемными предметами

Просохший корпус очищаем от излишков герметика. Это удобно будет сделать лезвием. Приступаем к изготовлению основания биокамина. Это должен быть короб из металла, соответствующий по размерам стеклянному корпусу.

Последний должен легко и надежно устанавливаться на металлическое основание. Внутрь основания так же должна устанавливаться металлическая банка, которая выступит в роли топливного бака.

Желательно, чтобы объем резервуара был достаточно большим, чтобы не пришлось слишком часто заправлять биокамин. Банка устанавливается в центр конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Она укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в резервуар с горючим. Виды самодельных горелок для биокамина и инструкции по их изготовлению рассмотрены в другой нашей статье.

Мелкоячеистая металлическая сетка станет надежным основанием для укладки декоративных камней или керамических дров – эстетических элементов для украшения устройства

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью ее закрыли. Камни будут выполнять не только декоративную функцию. Они частично отведут тепло, которое будет передаваться от горелки на металлическую сетку.

Таким образом можно уберечь стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Портал для биокамина своими руками, как облагородить горелку

Для создания уютной, теплой и домашней обстановки можно разместить в комнате биокамин. Это простое устройство топится природным сырьем, биоэтанолом, не выделяющим копоти, гари и сажи. В принципе, можно поставить такой биокамин в любое место комнаты, но для создания полноценной душевной атмосферы можно возвести вокруг него портал, сооружение, дающее четко понять, что перед нами полноценный камин.

Портал для биокамина позволит выглядеть всей системе естественно, более эстетично, чем в первоначальном виде. К тому же вы можете сделать его самостоятельно, либо выполнить портал для биокамина на заказ, который будет удовлетворять всем вашим требованиям.

Биокамин своими руками из гипсокартона

Выбранное место обуславливает форму, по которой будет сделан биокамин – угловую или прямую, вдоль стены. Любой задавшийся целью создать очаг у себя дома должен подготовить или найти эскиз с инструкцией, как сделать биокамин самому, и приобрести необходимые материалы:

• Гипсокартон и профили под него.
• Саморезы.
• Материалы для внутренней отделки, например, керамическая плитка и термоустойчивый клей для нее.
• Материал для внешней отделки, например, камень.
• Вата, затирка и финишная шпаклевка.

Советуем подробнее прочитать на нашем сайте как сделать настольный биокамин самостоятельно.

Чертежи готовых биокаминов содержат в себе информацию о том, как делать биокамины, а именно, определяться с размерами. Однако дизайн конструкции может быть абсолютно любым – достаточно лишь пустить в ход свое воображение.

Когда все готово к началу работы, можно приступать к последовательному выполнению следующих шагов:

Согласно инструкции на стене очерчиваются линии разметки, к которым в дальнейшем крепятся сформированные направляющие для корпуса биокамина. С помощью саморезов ставятся стоечные профили и каркас.

С помощью отвеса нужно проверить правильность расположения всех элементов

Далее при строительстве биокамина каркас обшивается гипсокартоном. Оптимальное расстояние, на котором его следует скреплять – от 10 до 15 см. При выполнении этой работы также нужно проложить в области топки слой из минеральной ваты толщиной около 5 см.

Направление волокон – вертикальное или хаотичное — минеральной ваты сказывается на свойствах, которые она наилучшим образом обеспечивает. Так, для биокаминов подходит материал с хаотичным направлением, которое лучше обеспечивает теплоизоляционные свойства.

На дне топки оставляется углубление, в которое в будущем установится горелка. Затем с помощью негорючих материалов оформляется дно биокамина. С внешней же стороны гипсокартон шпаклюется и облицовывается выбранным материалом.

Для облицовки выбирается более подходящий для интерьера и ценовому параметру материал. Главное, чтобы он был огнеупорным.

Оставшиеся швы затираются, поверхность протирается влажной и сухой тряпкой. После этого при строительстве биокамина своими руками можно приступать к декорированию – добавить горелку, выложить декоративные элементы. Можно также предпринять дополнительные защитные меры, например, установить на переднюю стенку огнеупорное стекло.

Горелка позволяет воспроизводить огонь равномерно, ярким цветом, без вспышек. Некоторые модели горелок содержат защиту от разливания топлива во время опрокидывания.

Правила установки биокамина в квартире с фото

Современная установка биокамина в квартире всего за 6 этапов.

В начале работы нужно приступать к сборке основной части, то есть к панели, где будет находиться топка.

1. С помощью чертежа создается каркас, сделанный из металлической основы или деревянного бруса.
2. По всей его длине необходимо разложить пару кусков профиля, они должны быть уложены по ширине топки, она будет находиться в центре панели.
3. Боковые стороны обшиваются кусочками гипсокартона, а нижняя часть остается открытой.
4. Верхняя часть прорезается и туда устанавливается топка.
5. Затем прикручивается часть панели, а края чистят и обрабатывают шпаклевкой. После высыхания шпаклевки гипсокартон может быть покрашен специальной краской или обклеен тонким материалом.

Следующим шагом высверлите в стекле восемь дырок для болтов, которыми будет крепиться изготовленная фальш-панель.

• на панели отметьте место, где закрепляется стекло, и проделайте нужного размера отверстия;
• через них пропустите болты с надетыми мягкими прокладками, а с внутренней стороны для закрепления используйте шайбы и гайки.

Затем проводится крепление ножек к нижней стороне стенок. Обычно они изготавливаются из металла или пластика. На ножки надевают прокладки, чтобы пол не портился.

Конструкция ставится на пол или на лист железа, а в отверстие в верхней части гипсокартонной панели ставят емкость из металла для топки и приделывают задвижку.

Когда все изделие будет готово, плоскость вокруг топливного бака украсьте красивыми камнями.

Нагреватель из двух стеклянных экранов.

Следующий способ создания очень легок. Биокамин хорошо смотрится на полу в центре любой комнаты. Для его создания вам понадобятся следующие материалы:

• емкость биокамина;
• гипсокартон или толстая фанера;
• деревянные бруски 50×30 или 40×30 мм;
• болты, шайбы, силиконовые прокладки, укладывают между стеклом и металлическим крепежом;
• огнестойкое стекло, из которого будут изготавливаться ограждающие прозрачные стенки.

Теперь вы узнали, как самостоятельно изготавливать биокамины своими руками, который станет очень красивым элементом украшения вашей квартиры.

Видео обычного мини-камина на биотопливе. Такой вариант исполнения вполне возможно сделать самому.

Как выбрать биокамин

Сегодня в продаже уже представлен большой выбор различных моделей, однако при выборе биокамина, надо учитывать некоторые характеристики, такие как:

— Система управления— Мощность биокамина— Вид используемого топлива

Система управления может быть ручной, она подразумевает зажигание огня с помощью зажигалки и его гашение ручной задвижкой, и регулируемый контроль горения. Современные модели биокаминов уже полностью автоматизированы, в них возможно управление с помощью пульта, авторозжиг, система контроля поступления топлива и интенсивности горения, а также встроены датчики топлива и контроля углекислого газа. Цена таких моделей значительно более высокая, однако их безопасность и удобство эксплуатации этого стоят.

Мощность биокамина напрямую зависит от размеров и конструкции топливного резервуара и размера горелки. Биоэтанол горит по всей поверхности, поэтому чем больше площадь топливного блока и размер горелки, тем интенсивнее пламя, а следовательно, больше теплоотдача и расход топлива. Некоторые модели состоят из нескольких топливных блоков, что позволяет регулировать интенсивность горения.

Вид используемого топлива  определяет и саму конструкцию топливного бака. В биокаминах используют специальные жидкости или гелевые составы, каждый тип топлива имеет и плюсы, и минусы. Гель удобнее при эксплуатации небольших настольных мобильных моделей с открытой камерой — он не боится опрокидывания и не разливается, не имеет никакого запаха. Пламя при сгорании геля выглядит, как настоящий огонь. Жидкий биоэтанол на основе спирта используют преимущественно в более крупных моделях.

Как горит биокамин

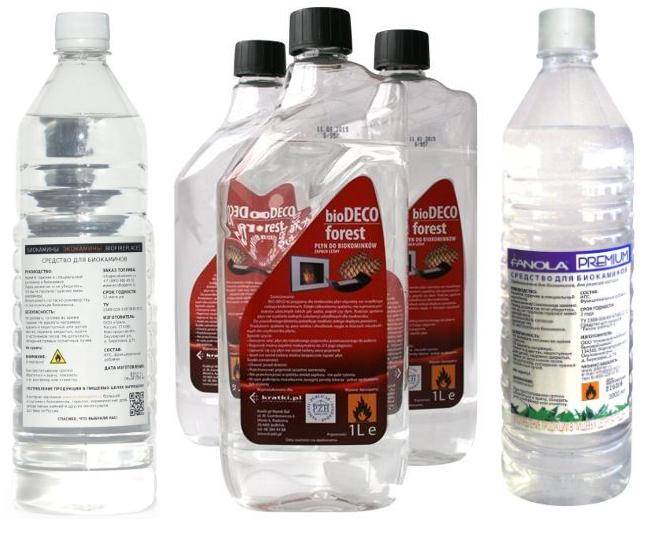

Топливо

Для Вашей безопасности необходимо использовать в качестве горючего только специальное топливо для биокамина. При его горении не выделяется ни дыма, ни запаха, только водяной пар и углекислый газ (диоксид углерода). Нельзя использовать в качестве топлива продукты нефтепереработки и другие легковоспламеняющиеся вещества: бензин, дизельное топливо, скипидар, медицинский спирт, денатурат, одеколон. При горении эти продукты выделяют токсичные вещества. Розжиг

Цилиндрические горелки: биоэтанол осторожно вливается в горелку. Можно наливать любое количество топлива, но никогда более чем 2 см до верхнего края горелки

Щелевые горелки: осторожно заполняются биоэтанолом через щель. Можно наливать любое количество топлива, но никогда более чем 2 см до верхних краев огненной чаши. После наполнения горелки удостоверьтесь, что не пролили биоэтанол мимо ее отверстия. Зажигание происходит при помощи специальной безопасной зажигалки удлиненной формы. Применение обыкновенной зажигалки может привести к ожогам.

Перед повторным наполнением обязательно дать горелке остыть в течение 15 минут и только затем залить топливо и зажечь огонь.

Запрещается доливать топливо в горящий камин. В том случае, если в топливной ванне после горения ещё осталось топливо, обязательно подождите 15 минут перед тем, как снова зажечь биокамин.

Горение

Ни при каких обстоятельствах не доливайте топливо когда горит биокамин. Внешние стенки биокамина могут сильно нагреваться во время горения, поэтому внимательно следите за детьми и не подпускайте их близко к огню.

Гашение

Биокамины с цилиндрическими горелками: для гашения огня обязательно используйте заслонку для закрытия отверстия горелки. Ни в коем случае не дуйте на огонь, чтобы потушить его, это может привести к внезапной вспышке топлива.

Биокамины с щелеобразными горелками снабжены задвижкой. Для гашения огня опустите задвижку при помощи специальной металлической ручки. Запрещается опускать задвижку руками, это влечет за собой опасность получения ожога.

Общие правила использования

Необходимо предусмотреть средства тушения огня, например огнетушитель, в непосредственной близости от камина. Нельзя устанавливать биокамин в помещении площадью менее 15 кв.м. без окон и системы вентиляции. Биокамины могут использоваться только в хорошо проветриваемых помещениях. Запрещается использовать биокамин вблизи легковоспламеняемых предметов: занавесок, тканей, мебели, хранить биоэтанол в непосредственной близости от камина, выливать остатки горючего в канализацию или окружающую природную среду, использовать биокамин в помещении с легко воспламеняющимися газами. Несоблюдение этих правил может повлечь за собой опасность получения ожогов, стать причиной пожара.
