Обвязка пеллетного котла: схемы, правила подключения котла на пеллетах

ТОП-7 лучших пеллетных котлов отопления

Мы проанализировали большое число моделей в результате чего основой рейтинга стали следующие котлы:

• Heiztechnik Q BIO DUO 35;
• Kiturami KRP 20А;
• ACV ECO Comfort 25;
• ZOTA Pellet 15S;
• Пеллетрон 40 КТ;
• Ferroli SFL 3;
• Stropuva S20P.

Предлагаем более подробно остановиться на описании всех перечисленных выше моделей. Это поможет узнать их главные достоинства и недостатки, которые сыграют ведущую роль во время покупки.

Heiztechnik Q BIO DUO 35

Первым в нашем рейтинга является котел итальянского производства. В конструкции есть топка двойного типа, благодаря чему количество теплого воздуха, оказывающего воздействие на теплообменник, увеличивается в несколько раз. Помимо гранул и горелки есть еще решетка из стали, главной функцией которой является хранение дров.

Габариты	159х70х71 см
Вес конструкции	556 кг
Показатель мощности	35 кВт
Вместимость бака	300 л

Цена: от 150 000 до 200 000 рублей.

Плюсы

• управление микропроцессорного типа;
• есть два способа подачи топлива: ручной и автоматический;
• бункер вмещает большое количество топлива (300 л);
• КПД от сгоревших дров составляет 88%;
• большая мощность (35 кВт);
• профильная форма колесников легко поддается очистке;
• максимальная площадь отопления варьируется от 120 до 350 м².

Минусы

большой вес и габариты (556 кг, 159х70х71 см).

пеллетной котел отопления Heiztechnik Q BIO DUO 35

Kiturami KRP 20А

Следующий котел поставляется на продажу в магазины от имени производителя из Южной Кореи. Благодаря высокому показателю мощности отлично справляется с обогревом больших по площади помещений (300 м²). Нагревает воду до температуры в диапазоне от 50 до 85 градусов. Есть защита от перегрева, заключающаяся в срабатывании термического клапана и подаче в систему холодной воды.

Требования к помещению под котел

ПК монтируется в самостоятельном здании или пристройке к нему. При производительности ПК более 30 кВт, его размещают в отдельном здании — топочной.

Для организации ее работы владельцы котлов составляют нормативные документы в части эксплуатации и пожарной безопасности.

Размеры, которые нужно выдержать

Основные требования для размещения:

1. Пол под установку должен быть выполнен из негорючих материалов: бетон или металлический лист.
2. Основание под ПК должна быть выполняется из армированного бетона высотой 10-20 см.
3. Должны быть предусмотрены аварийные и эксплуатационные проходы, между котлом и стенами здания — расстоянием не менее 1 м.
4. Помещение должно быть сухим и отапливаемым, с температурой внутреннего воздуха выше + 10 С.
5. Приточно-вытяжная вентиляция в здании должна быть рассчитана исходя из мощности ПК, данные можно уточнить из технической и проектной документации котельной.
6. Если котельная установлена в отдельном помещении тепловые сети к объекту отопления прокладываются либо подземным способом, с укладкой ниже уровня замерзания почвы либо воздушным путем. В обоих случаях теплотрасса хорошо должна быть заизолирована от теплопотерь в окружающую среду.
7. Высота дымовой трубы должна быть не менее 5 м и выступать над уровнем крыши не менее чем на 0,5 м, рекомендуется поставить стабилизатор тяги или обычный поворотный шибер.
8. Расчет диаметра дымохода выполняется в соответствии с мощностью котла. Для пеллетных котлов он должен быть не менее 150 мм.
9. Установка конденсатосборника обязательна.
10. Крышу обрабатывают при помощи мастер-флеша, просвет заполняют негорючей минеральной ватой.

Разновидности горелок

В данное время самой большой популярностью пользуются горелки всего двух видов.

1) Колосники. В этом случае пеллеты просто скатываются на колосники из стали или чугуна. Снизу горелок поступает свежий воздух, способствующий поддерживанию процесса горения. А еще он не дает колосникам слишком перегреваться. Пепел высыпается самопроизвольно через отверстие в подготовленную емкость, которая располагается внизу. Горелки такого вида могут быть как неподвижными, так и подвижными.

2) Ретортные. В этом случае используется чаша. Изготавливают ее из таких материалов, как чугун или сталь. Именно на ней горит загруженное топливо. Топливный материал попадает внутрь при помощи все того же шнека в центральную часть чаши. В эту же область подается и воздух, поддерживающий горение, а также продувающий сами пеллеты и поддерживающий нормальную температуру самой горелки. Далее в камеру сгорания подается воздух вторичного качества при помощи особых отверстий, которые имеются в конструкции. Это нужно для регулировки активности горения топлива. Ретортные горелки тоже бывают подвижными и неподвижными.

Коэффициент полезного действия

Пеллетный коэффициент при сравнении с твердым топливом другого вида на пятьдесят процентов выше. Естественно, это является значительным преимуществом перед другими аналогами твердого топлива. Хотя если сравнить КПД всех видов отопления, то обогреватели на пеллетах занимают только третье место. Они уступили место агрегатам, которые работают благодаря электричеству и газу.

Изготовление экономичного устройства своими руками

Пеллетный котел имеет довольно простое устройство, поэтому его несложно собрать своими руками. Для этого понадобятся стальные трубы или листы толщиной 3—5 миллиметров, болгарка и сварочный аппарат. Если ранее вам не приходилось сталкиваться со сварочными работами, обратитесь к профессионалу.

Основной элемент котла — теплообменник. Его лучше изготовить прямоугольной формы из труб с квадратным сечением. Для этого:

1. Берутся трубы одинакового размера.
2. В вертикальной стойке проделывается окно круглой формы.
3. В передних трубах вырезаются отверстия для водоотвода (одно для холодной воды, другое — для горячей).
4. Детали конструкции соединяются при помощи сварочного аппарата.

Чтобы швы получились ровными, стойки лучше всего расположить на ровной поверхности.

Прежде чем проводить монтажные работы, устройство проверяют на прочность:

• аппарат располагают вертикально;
• закрывают нижнее отверстие;
• заливают в емкость воду.

Внимание! Конструкция не должна пропускать жидкость даже в незначительных количествах. В противном случае требуется снова провести сварочные работы

После того как котел собран и проверен, приступают к его установке. Существуют простые правила монтажа этого прибора:

Устанавливать котел следует в нежилом помещении, например, в подвале. Заранее стоит позаботиться о покрытии пола

Важно, чтобы пол был бетонным или выполнен из керамической плитки. Помещение необходимо хорошо проветривать

В комнате с котлом следят за влажностью воздуха и температурой. Котельная не должны быть маленьких размеров, так как в ней неудобно будет проводить обслуживающие работы.

Выбор места для установки

После того, как будет подготовлено помещение для отопительной системы, надо определиться с местом, где установить котел. Вот несколько требований:

• Пол, где ставится котел, должен быть ровным. Разрешено только строго вертикальное положение устройства без каких-либо наклонов.
• Площадка под котлом должна быть прочной, чтобы выдержать вес достаточно тяжелого устройства (некоторые модели весят свыше 200 кг).
• Ставить котел можно только на пожаробезопасную поверхность. Лучше всего подходит кафельная плитка или бетон. Допускается установка на приподнятое теплоизолирующие основание.
• От передней стенки пеллетного генератора до стены помещения должно быть не менее 1,5 метра.
• Пол под котлом не должен очень быстро остывать при выключении устройтва, чтобы не образовывалось конденсата или наледи.

Чтобы в последствии пользование системой было максимально удобным, то монтаж пеллетного котла надо проводить с расчетом, что к нему надо будет постоянно подходить. Перед передней стенкой котла требуется не менее 1,5 м свободного пространства (чтобы забрасывать топливо, следить за пламенем и тягой, проводить чистку). Если этого не учесть, то рано или поздно понадобится демонтаж устройства.

Первое включение котла

1. Заполняют бункер для пеллет.
2. Проверяют давления воды в отопительной сети и при необходимости подпитывают до нормативного значения.
3. Открываю дымовую заслонку.
4. Розжигают горелку – через рабочий пульт котла или вручную.
5. Проверяют соответствие рабочих параметров проектным.
6. Полную остановку ПК выполняют после догорания всего топлива. Процесс контролируют через смотровое окно.
7. С целью предотвращения образования конденсата следят за температурой входного теплоносителя водонагревателя. Он не должен быть холодным иначе это приведет к обильному образованию конденсата, увеличению сажи в газовом тракте, как на стенках теплообменника, так и в дымовой трубе, что резко снижает КПД установки.

Распространенные ошибки обвязки пеллетного котла отопления:

1. Отсутствует контроль за температурой обратной воды, поступающей в котел.
2. Плохая герметизация газового тракта, утечка пиролизного газа и падение КПД.
3. Отсутствует теплоизоляция основания под котлом, как следствие конденсация с выделением вредных веществ.
4. Несоответствие габаритов помещения требованиям пожарной безопасности, приводит к невозможности обслуживания шнека с пеллетами и бункера.

Пеллетные котлы эффективны и просты в эксплуатации, поскольку имеют возможность продолжительной автономной работы. Себестоимость тепловой энергии такой установки не высокая, а использовать ее гораздо удобнее, чем другое отопительное оборудование в деревянном доме. Однако все это будет зависеть от того насколько правильно сделан выбор оборудование, его монтаж и наладка.

Необходимые материалы и инструменты

Если планируете установить, а затем осуществить подключение пеллетного котла своими силами, без привлечения специалиста, то сначала необходимо позаботиться о наличии необходимых материалов и инструментов. В работе понадобятся:

• Само устройство пеллетного котла и топливного бункера.
• Металлические трубы, распределительный бак, циркуляционный насос, воздухоотводные клапаны и запорная арматура для обвязки системы.
• Теплосчетчик, манометры, предохранительные клапаны, расходомеры (эти устройства не обязательно устанавливать, но они делают пользование котлом более простым и безопасным)

Расширительный бачок

Для обогрева небольшого одноэтажного дома не требуется дополнительных устройств, кроме расширительного бачка открытого типа, который монтируют сразу после котла.

В закрытой отопительной системе установлен мембранный расширительный бак. В этом случае в нем имеется воздушное пространство, которое сжимается при нагреве воды или другого теплоносителя

Чтобы система работала нормально, не создавая избыточного давления, важно не только правильно подключить котел отопления, но и рассчитать объем бака – не меньше 10% от общего объема носителя тепла

Расширитель устанавливают вверх подводкой, чтобы смог выйти воздух, попадающий в воду. Для врезки бака выбирают прямолинейный участок трубопровода перед циркуляционным насосом.

Как правильно выбрать пеллетный котел?

Принимая во внимание высокую цену данных приборов, владельцам частных домов хочется купить максимально эффективный пеллетный котел для своей системы отопления. Выбирать надежное отопительное устройство на топливных гранулах стоит начинать с определения его необходимой мощности. Мощность необходимая для отопления типового кирпичного коттеджа или деревянного загородного дома определяется исходя из 1 кВт на 10 м2 отапливаемой площади

Выпускаются как маленькие бытовые модели от 15 кВт, так и почти промышленные мощностью до 500 кВт. Выпуск моделей, производительностью менее 15 кВт экономически не целесообразен, так как вместо отопительного котла, в таком случае, лучше использовать печь или камин. Выпуск моделей мощнее 500 кВт тоже не рентабелен, так как у таких устройств значительно ухудшаются их технические характеристики

Мощность необходимая для отопления типового кирпичного коттеджа или деревянного загородного дома определяется исходя из 1 кВт на 10 м2 отапливаемой площади. Выпускаются как маленькие бытовые модели от 15 кВт, так и почти промышленные мощностью до 500 кВт. Выпуск моделей, производительностью менее 15 кВт экономически не целесообразен, так как вместо отопительного котла, в таком случае, лучше использовать печь или камин. Выпуск моделей мощнее 500 кВт тоже не рентабелен, так как у таких устройств значительно ухудшаются их технические характеристики

Выбирать надежное отопительное устройство на топливных гранулах стоит начинать с определения его необходимой мощности. Мощность необходимая для отопления типового кирпичного коттеджа или деревянного загородного дома определяется исходя из 1 кВт на 10 м2 отапливаемой площади. Выпускаются как маленькие бытовые модели от 15 кВт, так и почти промышленные мощностью до 500 кВт. Выпуск моделей, производительностью менее 15 кВт экономически не целесообразен, так как вместо отопительного котла, в таком случае, лучше использовать печь или камин. Выпуск моделей мощнее 500 кВт тоже не рентабелен, так как у таких устройств значительно ухудшаются их технические характеристики.

Подбирая отопительный прибор для своего дома, многие владельцы в качестве альтернативы пеллетному котлу, рассматривают дизельные или газовые котлы. Так какой же котел лучше дизельный, газовый или пеллетный? Ответить на этот вопрос можно простым примером:

Использование газового котла, подразумевает наличие магистрали с природным, которая присутствует в коттеджных поселках далеко не всегда. Добавьте к этому сложную и муторную процедуру согласования и получения разрешения на установку устройства отопления и подключения его к линии подачи газа.

Пеллетный котел, в отличии от газового, не подлежит регистрации и не требуется никаких согласований на его установку.

Пеллетные котлы – современный тип отопительного оборудования для дома, отвечающий всем требованиям пожарной и технической безопасности в сочетании с эффективностью режимов работы.

Советы по выбору

Сделать правильную покупку и не пожалеть о ней через некоторое время использования помогут несколько советов от опытных покупателей и знатоков:

• Если вы хотите сэкономить на покупке, то выбирайте энергонезависимый котел с простой схемой.
• Если вы хотите экономить на топливе, то стоит покупать дорогой котел с продуманной автоматикой.
• Лучше выбирать вместительный бункер, чтобы часто не добавлять топливо.
• Выбирайте модель с высоким КПД.
• Удобнее всего в использовании оказываются модели с автономной работой и подачей топлива. Они сами рассчитывают порции пеллетов в соответствии с установленной температурой.

Подготовка помещения

При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).

Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.

Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.

Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.

Еще несколько важных условий при подготовке помещения:

1. Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
2. Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
3. Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.

Общая схема, но подробнее читайте ниже

Готовимся к обвязке

Обвязка котла решает три задачи:

1. Равномерное распределения тепла по всей системе.
2. Защита котла от перегрева, который чреват остановкой оборудования (лучший вариант) либо взрывом (худший вариант).
3. Качественное снабжение горячей водой, если котел двухконтурный.

По типу сложности монтажа, обвязку котла отопления можно разделить на сложную и простую (условно). Простая обвязка включает в себя минимальный набор приборов, устройств, агрегатов и выполняется, как правило, для дорогих котлов, в которые уже встроено большую часть элементов защиты и агрегаты распределения теплоносителя. Сложная обвязка котла (это – то самое множество труб на фото) – выполняется в случае установки самого простого котла, который, по сути, исполняет роль газовой горелки.

Обвязка котла на твердом топливе

Но, это утверждение не касается промышленных объектов, где действуют нормы повышенной безопасности и полная схема обвязки, иногда дублирующая уже встроенные функции отопительного котла, должна производиться в любом случае для соблюдения норм приемки.

Вариант обвязки котла

В данном материале не рассматривается обвязка промышленных котлов, установленных в больших котельных, снабжающих теплом отдельные микрорайоны или предприятия.

Обвязка настенного котла и водонагревателя

Схема обвязки с фото

Процесс подключения устройства к горячему водоснабжению и сетям распределения осуществляется поэтапно, с соблюдением ряда правил. Схема обвязки пеллетного котла для каждой модели может немного отличаться. Ниже приведена общая инструкция (обвязка делается после монтажа основной конструкции и подключения горелки):

• Монтаж бойлера и расширительного бака.
• Проводка труб.
• Монтаж системы устройств поддержания обратного потока (два крана-манометра, циркуляционный насос, термоголовку).
• Установка и регуляция системы рециркуляции воды (для этого ставятся трехходовые клапаны и гидрострелки).
• Монтаж воздухоотводных клапанов. Рекомендуется устанавливать несколько таких клапанов, на равном удалении друг от друга.
• Установка коллекторов (то есть отрезков труб с отводами). Они подсоединяются к объектам-«потребителям», которыми могут являться радиаторы в комнатах, змеевики в ванных помещениях, теплые полы.
• Монтаж дополнительного оборудования: манометров, предохранительных клапанов, расходомеров.

ПРИМЕРЫ ИЛЛЮСТРАЦИЙ:

Вариант 1

Подключение котла к системе отопления

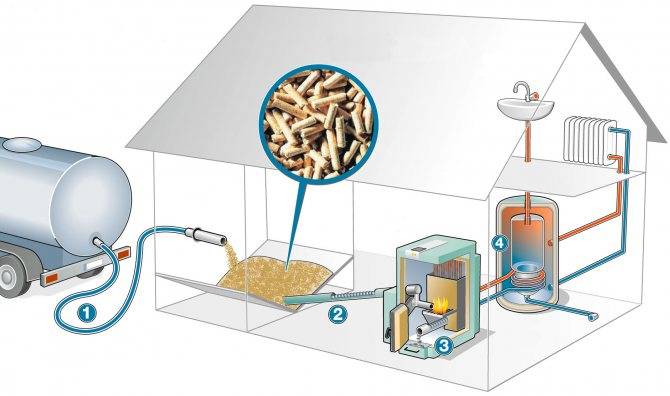

Установка пеллетного котла с бойлером косвенного нагрева

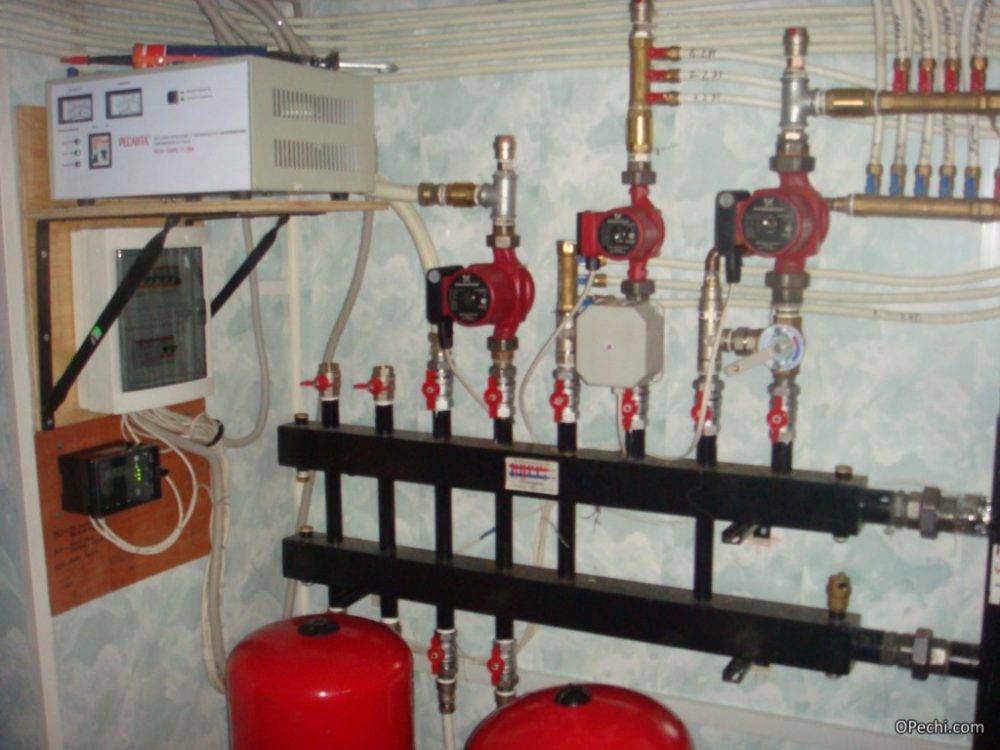

Пример обводки на фото

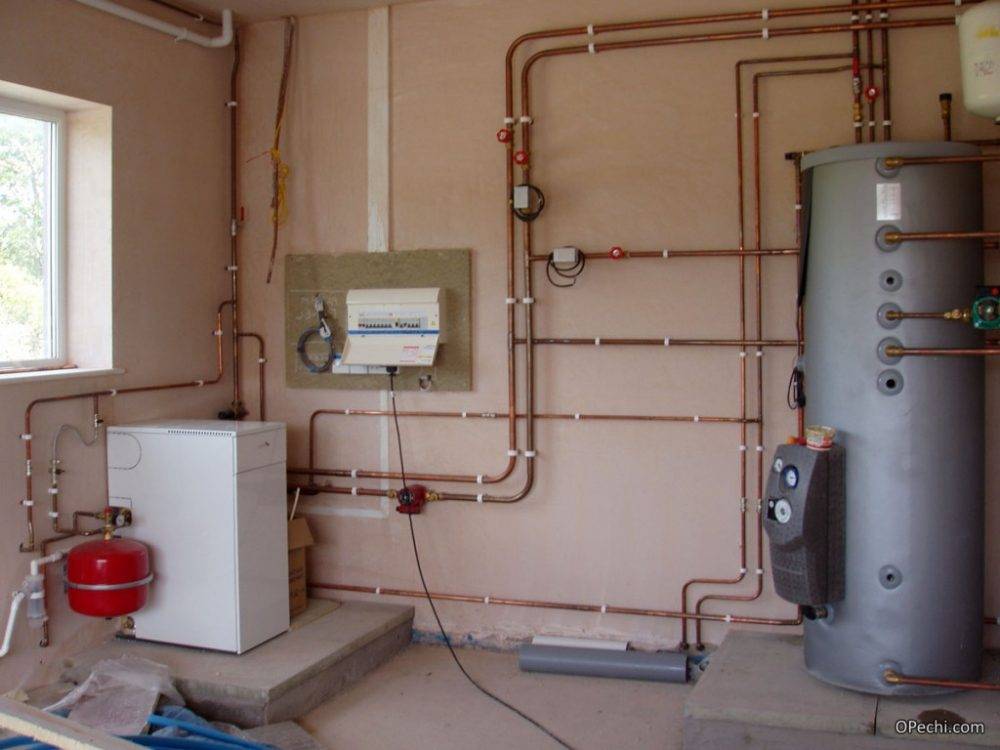

Фото 2

На что обратить внимание при выборе агрегата

Несмотря на относительную «молодость» этого типа твердотопливников, на рынке большой выбор котлов зарубежного и отечественного производства

Чтобы подобрать оптимальный для своих условий агрегат, стоит обратить внимание на несколько важнейших параметров

Мощность – у каждого производителя достаточно широкий модельный ряд, включающий как бытовые, так и промышленные агрегаты. Как и у любого отопительного оборудования, мощность измеряется в киловаттах (кВт), мощность бытовых моделей начинается от 15 кВт. Так как обогрева помещения со средними теплопотерями необходимо около 1 кВт на 10 м², такой котел способен обогреть дом в 150 м². Однако стоит учитывать, что котел нужен с небольшим запасом.

КПД – чем больше этот показатель, тем экономичнее отопительный процесс. У пеллетников КПД варьируется в пределах 85-95% и зависит как от качества гранул, так и от особенностей конструкции.

Пятиходовый теплообменник обеспечивает высокий КПД котла – он позволяет получить максимальный теплосъем при прохождении газов через конвективную зону к дымоходу.

Специалист советует обратить внимание на материал, из которого сделан котел, и на тип теплообменника

Котлы, изготовленные из толстого металла (6 мм и 8 мм, в зависимости от мощности) – долговечнее

Толщина металла влияет на срок эксплуатации котла, это тоже важно – сколько лет проработает агрегат. Пластинчатый теплообменник имеет преимущества перед трубчатым – он удобнее в плане чистки

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки
