Отличие атмосферного котла от турбированного

Критерии выбора газового турбокотла

Ввиду большого разнообразия потенциальному покупателю бывает сложно решить, какой модели отдать предпочтение. Правильнее выбирать по следующим аспектам.

По мощности и функциональности

Номинальную производительность котла рассчитывают в соответствии с расходом энергии в самый холодный период отопительного сезона. Существует 2 способа определения этой величины:

1. Приблизительный. Теплопотери принимают из расчета 100 Вт на 1 кв. м площади дома. Метод применим в отношении строений стандартной архитектуры с качественной наружной теплоизоляцией и без панорамного остекления.
2. Точный. Вычисление ведется по формулам с учетом теплопроводности материалов, из которых построены ограждающие конструкции, и самой низкой температуры на улице, характерной для данного региона. Методика отличается сложностью, лучше поручить расчет грамотному инженеру-проектировщику.

К полученной величине теплопотерь добавляют запас в 15-20%, иначе котел в сильные холода будет работать на пределе возможностей.

С точки зрения функциональности, доступен выбор:

1. Одноконтурный котел. В обиходе его называют простым.
2. Двухконтурный.

Первый тип работает только на систему отопления, второй способен еще нагревать воду для хозяйственных нужд. Но обеспечивать теплом 2 направления одновременно он не может. Если греется вода, отопительный контур отключается. Потому при большой потребности в кипятке 2-контурный агрегат не подходит.

По производителю

Уверенно набирают популярность котлы отечественных изготовителей. Их преимущества:

• низкая стоимость;
• быстрый и недорогой ремонт;
• приспособленность к российским условиям.

Качество высокое, поскольку еще не освоенные в нашей стране компоненты — электроника и автоматика — приобретаются за рубежом. Наиболее распространены отечественные марки Нева Люкс и БалтГаз.

Из импортного оборудования самым качественным считается немецкое. Это бренды Buderus, Bosch, Vaillant Atmo Tec, Vaillant Turbo Tec, Viessmann. Высоко котируются итальянские марки Baxi и Ariston. Хорошо продается на российском рынке словацкий бренд Protherm.

Средним качеством характеризуются южнокорейские отопители от компаний Arderia, Daewoo, Navien, Hydrosta, Kiturami. Но зато они привлекают покупателя умеренными ценами.

Разметка и навеска котла

Монтаж настенного газового котла отличается от установки напольного котла, хотя особой сложности здесь нет. Котел подвешивается на штатный стеновой кронштейн, поэтому, работу следует начать с разметки места установки прибора.

Высота установки котла жестко не регламентируется, его можно разместить, исходя из соображений удобства доступа к котлу, но, следует помнить, что между боковыми стенками теплогенератора и боковой стеной помещения или навесного шкафа, не должно быть менее 50 мм. Это нужно для свободной конвекции воздуха, удобства монтажных и профилактических работ.

Пользуясь ватерпасом размечаем горизонтальную линию верхнего края котла на высоте 195 см и размечаем середину отведенного пространства, между стеной и окном.

Прикладываем кронштейн к горизонтальной линии и отмечаем места сверления отверстий под его крепление. Сверлим отверстия буром, диаметром 10 мм, забиваем дюбеля и прикручиваем кронштейн сантехническими болтами.

Навешиваем котел на кронштейн и размечаем место штробления стены под коаксиальный дымоход.

Снимаем котел и пробиваем перфоратором стену, согласно разметки.

Если, в дальнейшем, планируется отделка стены под котлом облицовочной плиткой, то нужно «отодвинуть» его на толщину плитки. Для этого можно использовать обрезки полипропиленовой трубы, толщиной 1 см, которые следует подложить под кронштейн.

Навешиваем котел на кронштейн, подкладываем обрезки труб под нижнюю часть котла и проверяем вертикали стенок котла.

После этого вставляем коаксиальный дымоход в технологическое отверстие и присоединяем к котлу. Следует помнить, что дымоход должен иметь небольшой уклон к улице, для слива конденсата.

Пространство в технологическом окне, между трубой дымохода и стеной, уплотняем минераловатным утеплителем.

Процедура монтажа турбированных котлов

Установка такого устройства обычно не вызывает серьезных затруднений. Для него не нужно выделять отдельное помещение (котельную) и возводить стационарный дымоход.

Большую часть работ можно производить самостоятельно, но подключение к газовой магистрали и пуско-наладочные работы должны выполняться авторизованными специалистами.

Обычно монтаж газового котла происходит в следующей последовательности:

1. Крепление на стену. Наиболее популярны сейчас настенные газовые агрегаты, для безопасности Подключение газа и водяных контуров турбированного котла

необходимо обеспечить их надежную фиксацию

Для этого важно подобрать крепежные элементы, рассчитанные на удержание нужного веса и подходящие для материала, из которого сделана стена;

Достоинства и недостатки

Турбированные котлы можно подключать там, где нет дымохода

Применение двухконтурных котлов обладает такими преимуществами:

• экономное потребление топлива;
• бесшумность;
• возможность установки на полу или на стене;
• небольшие габариты;
• автономность функционирования;
• простота управления;
• безопасность.

Однако есть и некоторые недостатки, например, существенный расход жидкости на этапе запуска. Количество горячей воды зависит от объема емкости внутри котла. Для мощных напольных моделей часто требуется сооружение дополнительного фундамента или оборудование отдельного помещения.

Одноконтурные газовые котлы

Bosch GAZ 2500 F 30

Эффективный и надежный котел от производителя, чье имя проверено временем

Экспертный рейтинг: 93/ 100

Модель, которая не оставит ваш дом без тепла даже при перепадах напряжения и критическом снижении давления в газовой магистрали. Большой объем теплообменника позволяет дольше сохранять тепло, что значительно продлевает срок службы горелки за счет снижения частоты ее включения.

Эффективная и экономичная работа котла Bosch GAZ 2500 F 30 обеспечиваются диапазоном модуляции горелки от 60 до 100%. Мониторинг работы агрегата осуществляется с помощью большого ЖК-дисплея.

Технические характеристики:

• Мощность – 30 кВт;
• Площадь помещения – 300 м²;
• КПД – 92 %;
• Вариант установки – напольный;
• Вес – 137 кг;
• Габариты – 1092×589×877 мм.

Котел очень прост в управлении, уже в базовой комплектации имеется широкий ряд функций, который может быть значительно расширен после дополнительной установки комнатных регуляторов.

Это позволит осуществлять работу не только в погодозависимом режиме, но и пользоваться режимом недельной настройки, регулируя температуру в помещении на протяжении суток в автоматическом режиме.

Достоинства

• Современная автоматика
• Большой объем теплообменника
• Диапазон модуляции горелки
• Стабильная работа при снижении давления газа
• Устойчивость к перепадам напряжения
• Термическая дезинфекция
• Предотвращение образования конденсата

Недостатки

• Большой вес
• Энергозависимость

Vaillant atmoTEC plus VU 280/5-5

Высококлассный котел, который безупречно работает при низком напоре воды и давлении газа

Экспертный рейтинг: 95/ 100

Отличная модель за приемлемую цену. Наличие минимального бокового зазора 2 см позволяет легко проводить монтаж настенного одноконтурного атмосферного газового котла максимально близко к стене, возможна эксплуатация в жилой зоне.

Модель Vaillant atmoTEC plus VU 280/5-5 имеет высокую степень безопасности, обеспечивающуюся защитой от затухания пламени, закипания воды, отсутствия тяги, снижения давления в системе. Медный теплообменник быстро нагревает воду, а бронзовые гидравлические элементы – гарантируют долговечность эксплуатации.

Технические характеристики:

• Мощность – 28 кВт;
• Площадь помещения – 230 м²;
• КПД – 91 %;
• Вариант установки – настенный;
• Вес – 95 кг;
• Габариты – 800×440×338 мм.

Современный и стильный дизайн навесного котла позволяют ему вписаться в интерьер любого помещения. Интуитивно понятный интерфейс управления с отображением режима работы и температуры дает возможность легко контролировать работу прибора.

Достоинства

• Высокая безопасность
• Бесшумная работа
• Автоматическая система самодиагностики
• Интегрированная шина еBus
• Возможна работа при частичной мощности
• Удобное подключение

Недостатки

• Чувствительность к перепадам напряжения
• Некорректная работа при аварийном выключении

Ferroli Pegasus D 32

Отличный котел с передовыми технологиями регулировки температуры

Экспертный рейтинг: 98/ 100

Управление котлом осуществляет микропроцессор с цифровым интерфейсом. Экономный расход топлива и высокий КПД обеспечивает теплообменник из пакетных чугунных секций с идеальным распределением ребер.

Простота контроля и управления работой Ferroli Pegasus D 32 обусловлены удобным пользовательским интерфейсом, вся необходимая информация выведена на ЖК дисплей. При установке каскадного контроллера есть возможность устройства каскадных систем.

Технические характеристики:

• Мощность – 13-32 кВт;
• Площадь помещения – 250 м²;
• КПД – 91,7 %;
• Вариант установки – напольный;
• Вес – 136 кг;
• Габариты – 850×500×615 мм.

Компактный котел, который без труда можно встроить в нишу или кухню. Геометрия дымовых каналов и топки гарантируют практически бесшумную работу. Контроль безопасности обеспечивается отсекающим клапаном, оснащенным двумя термостатами.

Достоинства

• Простой пользовательский интерфейс
• Система контроля горения
• Инжекционная горелка
• Экономный расход топлива
• Защита от замерзания
• Самодиагностика

Недостатки

• Отсутствие механической системы управления
• Не предусмотрена защита теплообменника от конденсата

Как выбрать место для установки

Чтобы понять, какой котел лучше атмосферный или турбированный, использовать для конкретной отопительной системы нужно разобраться с некоторыми особенностями конструкции и принципом работы устройств.

Атмосферный газовый котел по своему типу может быть настенным или напольным, а также одноконтурным, предназначенным только для работы с системой отопления дома или двухконтурным (с дополнительным змеевиком) – для подогрева воды.

В таком котле устанавливается камера сгорания открытого типа, то есть забор воздуха происходит напрямую, естественным способом. Именно из-за такой особенности, атмосферные установки располагаются в специальных помещениях-котельнях, оборудовать которое в частном загородном доме, как правило, не представляет особой проблемы. Но в том случае, если газовый котел планируется установить в квартире, то этот фактор становится не только недостатком, а и препятствием.

Кроме того, для отвода продуктов горения требуется устройство традиционного дымохода с выходом на крышу здания, что, опять же, вполне осуществимо в частном доме, но трудновыполнимо в многоквартирном. Исключения могут составлять квартиры старой постройки с уже существующими дымоходами, которые все же за давностью лет необходимо модернизировать, но процент таких домов невелик. В том случае, если предполагается установка атмосферного котла в загородном доме, то кроме оборудования котельной, потребуется на начальном этапе строительства спроектировать и устроить дымоход с учетом всех норм и правил. Обязательно в топочной следует оборудовать и эффективную систему вентиляции, которая будет обеспечивать приток нужного для процесса горения кислорода.

Правила отвода дыма в турбированных газовых агрегатах

Отвод отработанных газов у турбированных газовых котлов должен производиться только через коаксиальный дымоход. Чтобы правильно его установить, следует соблюдать следующие требования:

• труба должна располагаться горизонтально под небольшим уклоном в сторону улицы; если котел конденсационный, то наклон должен быть в сторону агрегата, чтобы конденсат мог стекать в конденсатоприемник;
• устанавливать дымоход следует с соблюдением требований инструкции, приложенной к устройству;
• трубу располагают на 1,5 м выше топочной камеры;
• на оголовок трубы надевают защиту от попадания в нее мусора и насекомых;
• максимальная длина горизонтального участка дымохода составляет 3 м, но некоторые производители изготавливают дымоход 5 м;
• расстояние от трубы до оконных и дверных проемов должно быть не менее 0,5 м; до окна над дымоходом – 1 м;
• в деревянном доме между трубой и стеной следует оставлять зазор в 5 см, его заполняют базальтовой ватой;
• нельзя устраивать более 2-ух поворотных колен.

Некоторые производители укомплектовывают свои газовые котлы коаксиальным дымоходом. Если такового не предусмотрено, то лучше выбирать трубу того же производителя, что и отопительное устройство. Подходящий диаметр коаксиального дымохода для определенной модели турбированного агрегата указан в инструкции. Конструкция трубы должна иметь закрывающееся отверстие для возможности ее очистки от сажи и конденсатосборник, выведенный в канализацию.

В исключительных случаях, если дымоход невозможно вывести горизонтально, дымоход его устанавливают вертикально с соблюдением технических требований.

Основы функционирования турбокотлов

Их правильная эксплуатация получается за счёт тяги интегрированного вентилятора. Подача воздуха идёт снаружи ( с улицы). Этот процесс  проводят через коаксиальную трубу (обычно их две). Одна трубка сосредоточена в другой. Их взаимное соединение очень прочное.

Воздух, необходимый для сохранения активного пламени, идёт по внутренней трубе. По наружной отводятся результаты горения. Герметичность данного котла совершенная. Благодаря такому фактору в помещение не проникает продукция горения.

Если вы решили применять в быту турбированные модификации с двумя контурами, вы гарантируете себе ряд преимуществ над собственниками одноконтурных нетурбированных котлов. Ведь подобная техника нуждается в воздухе, скапливаемом внутри помещения. Это относится к настенным и напольным разновидностям этой техники.

Принцип работы

Схема работы котла для отопления и ГВС

Котел 2х контурный работает в 2-х режимах: отопление и нагрев воды. Однако выполнять эти функции одновременно устройство не может. Первое включение горелки в режиме отопления характеризуется длительным временем работы, так как температура теплоносителя в контуре должна подняться до заданных значений. Как только жидкость будет горячая, подача топлива прекращается. Если в помещении стоит датчик температур, горелка включается-выключается автоматически.

Движение теплоносителя обеспечивается естественным путем (за счет разницы давлений) или циркуляционным насосом. Продукты сгорания удаляются через дымоход или при помощи вентилятора. Чтобы включить нагрев воды, нужно повернуть вентиль водопроводного крана. Жидкость нагревается за 5 секунд. При этом отопительный контур не работает.

Регулировка системы в этом случае осуществляется трехходовым клапаном. Это приспособление перенаправляет определенный объем нагретой воды внутрь вторичного теплообменника. От нее повышается температура остальной жидкости.

Характеристики

Котлы 2х контурные газовые обладают такими характеристиками:

• мощность: от 10 до 280 кВт;
• площадь обогрева: от 100 кв.м.;
• КПД: от 90%;
• вид теплообменника: алюминиевый, медный, из нержавеющей стали;
• тип дымохода: естественный, коаксиальный.

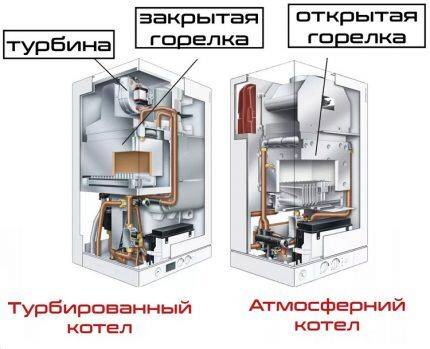

Отличия атмосферного газового котла от турбированного

Газовое оборудование, на основе которого сооружают автономные отопительные системы, на рынке представлено двумя вариантами. Потребитель сейчас может приобрести или турбированный или атмосферный (дымоходный) тип.

Первая группа оснащена коаксиальным дымоходом, а также закрытой камерой сгорания. Благодаря минимальным требованиям к системе вентиляции его можно устанавливать в многоквартирных домах. Для эксплуатации атмосферного котла необходим традиционный дымоход. Его устанавливают в малоэтажных частных постройках.

Основные различия между атмосферным и турбированным типом котла заключается в конструкции и принципе действия газовой горелки

В основной рабочий узел атмосферного газового котла, который относится к открытому типу, воздух забирается из помещения. Процесс горения с традиционным выделением его продуктов происходит открыто, потому для установки атмосферного оборудования обустраивают котельную, отделенную от жилой зоны дома.

Горелка атмосферного типа — это набор небольших сопел, через которые под давлением проходит газ. Во время горения нужное количество воздуха поступает в камеру, что усиливает пламя. В результате во время подогрева воды в системе атмосферный котел тратит минимум топлива. Вывод дыма осуществляется через выполненный из нержавейки дымоход.

Открытая горелка в процессе работы выжигает кислород из воздушной массы котельной. Даже если учесть, что это априори нежилое помещение, требуется устройство мощной вентиляции. Ведь постоянное поступление воздуха требуется для нормального горения

В турбированном котле предусмотрена закрытая камера сгорания. Кислород загоняется в камеры через коаксиальную трубу вентилятором. Установка оборудования возможна в любом месте.

Особенность настенного турбированного котла — камера сгорания выполнена из меди, что ограничивает мощность до 35 кВт. В напольных котлах она из чугуна, что позволяет значительно увеличить мощность.

Атмосферные разновидности газовых котлов нуждаются в подключении к стандартному дымоотводу с вертикальным каналом. Турбированные можно оснастить коаксиальным дымоходом – он проще и дешевле в установке

Специфики монтажа данных котлов

Здесь выполнение монтажа зависит от разновидности котла: настенной или напольной.

Установка напольных версий осуществляется в несколько стадий. До их проведения обязательно подготовьте площадку, на которой планируете монтировать котёл.

Далее необходимо устанавливать трубы. Они необходимы для ликвидации результатов горения. Идёт крепёж кронштейна, который будет фиксировать котёл.

По завершению работ котёл фиксируется в окончательной позиции.

У монтажа настенной версии есть некоторые отличия. Перед монтажными работами в стене создаются отверстия. Через них будут протянуты коаксиальные трубы. После чего к стене присоединяется и подключается эта газовая модификация. В финальной стадии устраивается коаксиальный отвод

Здесь важно не укладываться во все критерии, указанные в документации к технике

Таким образом, турбированный котёл с двумя контурами, работающий на газе – просто обязательная техника в доме. Особенно он необходим, когда в доме частенько случаются провалы с отоплением, а горячая вода поступает с перебоями. Цена представленного котла внушительна, но это не останавливает многих покупателей. Они прекрасно понимают, что подобные расходы очень быстро окупаются. Ключевой момент здесь – его установка. Её лучше доверить профессионалам.

Ценовые аспекты турбированных моделей с двумя контурами во многом зависят от марки данной продукции, комплектации, технологических специфик оборудования и т.д. Сегодня на рынок выходят представители многих брендов, есть отечественные, есть зарубежные модели. Нынче особым спросом пользуются котлы итальянских грандов «Бакси» и «Аристон».

Модели от «Бакси»

Итальянский концерн специализируется на выпуске настенных модификаций. Они также функционируют по трубированному принципу и имеют два контура (отопительный и нагревательный). В них реализованные новаторские конструкционные замыслы. Регулирование всей работы возложено на чувствительную автоматику.

Этот производитель постоянно модифицирует и развивает внутренний механизм данного оборудования. Реформы коснулись блока управления, теплового обменника, горелки.

Настенные двухконтурные турбокотлы «Бакси» характеризуются наличием большого спектра функций и малыми физическими параметрами.

Пример модели «Бакси»:

Турбированные газовый котел baxi

Управлять этими агрегатами просто. Контроль интуитивный. Конструкционные специфики на газовые котлы baxi следующие:

1. Действуют стальной и медный тепловые обменники. Первый выполняет функцию стремительного и эффективного нагрева теплового носителя в сети отопления. Второй – нагревает воду. В таком аппарате реализована методика проточного подогрева.
2. Наличие интегрированного бойлера-накопителя. Как правило, почти все вариации с двумя контурами грешат весьма долгим периодом разогрева воды. Концерн «Бакси» в своей продукции устроил указанный бойлер. Он присоединяется к сети рециркуляции. Он представляет собой буферную ёмкость. Она стремительно подаёт горячую воду. Таким образом, с момента, когда вы открываете кран до проникновения нагретого теплового носителя в сети ГВС, минует только несколько секунд.
3. Предлагаемые отделы сгорания для бытовых настенных версий: атмосферные и турбированные. Первые именуются ещё, как открытые, вторые – закрытые. Здесь различия заключаются в поглощении и непоглощении воздуха из помещений, где устроен котёл. Первые это осуществляет, вторые – нет. Вторые, как и положено, присоединяются к коаксиальному дымоходу. Через него устраняются результаты горения и проникает воздух на горелку.

Требования к монтажу указанного котла минимальны. Такой котёл разрешено устраивать в городских квартирах (в стандартных многоэтажках).

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

• Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

• Эффективность системы зависит от герметичности всех соединений.
• Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.

2. Берем уголок и аккуратно накручиваем сверху.

3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Сэндвич трубы

1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

   Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Выводы и полезное видео по теме

Видео #1. Рекомендации теплотехника будущим покупателям газового отопительного оборудования:

Видео #2. Мнение эксперта: возможно ли подключение котла с закрытой горелкой к обычному дымоходу:

Видео #3. Ценные рекомендации по подбору мощности газового котла:

Выбирая между турбированным и атмосферным котлом, нужно учитывать особенности строения и нюансы, характерно проявляющиеся во время эксплуатации. С ними и техническими характеристиками конкретной модели следует обязательно ознакомиться перед совершением покупки. Надеемся, что представленная нами информация окажет действенную помощь. Источники
