Общие понятия о футеровке
Что же кроется под термином «футеровка»?
Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.
Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери
Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры
Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.
Способы футеровки и материалы для ее выполнения
Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.
Итак, методы создания защитной облицовки заключаются в следующем:
- Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
- Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
- Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.
Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.
— «А» — это материалы, изготовленные на основе кремнезема.
— «В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.
— «С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».
Сравнительная таблица футеровочных материалов
Материалы Удельный вес продукта (плотность), кг/м3 Возможная рабочая температура, макс., 0C
Кирпич обычный глиняный 1600 700
Вата базальтовая 100 750
Слой из вермикулита 150-250 1100
Шамот (раствор или готовый кирпич) 1800-2000 1300
Каолин плотный 2400-2500 1400
Муллит (чистый/маты) до 3030 1800 / 1600
ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты
Футеровка промышленных печей
Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.
Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.
Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.
Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.
Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.
В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:
футеровку промышленных печей и дымовых труб;
футеровку паровых и водогрейных котлов;
кислотоупорную футеровку;
обслуживание и ремонт футеровки печей.
Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.
Футерование труб может быть представлено не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.
Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:
обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;
использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.
При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.
Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.
Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.
Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.
Футеровка печи своими руками

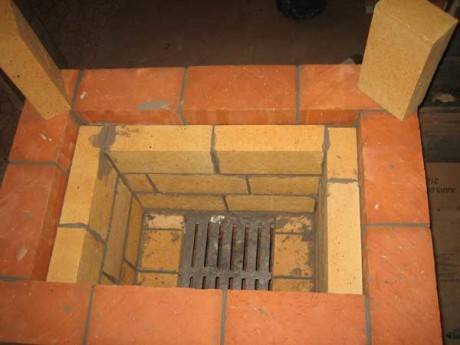

Из шамотного кирпича:
- Работая с кирпичной или металлической печью, следует делать небольшой отступ от внутренних топочных стенок, чтобы предотвратить преждевременное разрушение защитной кладки.
- Все швы тщательно замазываются раствором, а между футеровкой и стенкой печки укладывается строительная вата.
- Кирпичи кладутся ложковой частью, чтобы обеспечить правильную толщину футеровки. Если защитный ряд будет толще, КПД снизится, так как стенки печи не смогут достаточно прогреваться.
Из каолиновых пластин:
- Рассчитывается количество пластин, требуемых для укладки. Толщина одного листа — 7 мм, поэтому перед расчетом учитывается расширение металла или глины в процессе эксплуатации.
- Пластины закрепляются металлическими болтами, отверстия для креплений делаются заранее.
- Покрывать топливную камеру пластинами нужно строго снизу вверх: дно, боковые стенки, потолок.
Обмазка внешней стороны печи:
- Замешать раствор из сухой шамотной смеси и разбавить водой до состояния тягучести, по консистенции схожей с клеем.
- Как только котел полностью покрыт огнестойким раствором, следует растопить печь, чтобы произошел обжиг нанесенного слоя.
Набор инструментов для работы:
- Болгарка для аккуратной резки кирпича.
- Линейка-уровень.
- Емкость для смешивания раствора.
- Мастерок.
Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.
Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.
Защитная облицовка мельниц
Раньше футеровка для барабанных мельниц производилась из стали, но в последнее время стало очевидно, что резина намного лучше. Этот материал имеет много преимуществ.
Футеровка из резины демонстрирует прекрасные эксплуатационные показатели. Касается это в первую очередь шаровых мельниц, а именно агрегатов третьей и второй стадии измельчения. Но и это еще не все. Для мельниц доизмельчения также отлично подходит резиновая футеровка. Это наилучший вариант для них. Для шаровых агрегатов первой стадии измельчения рекомендуется использовать смешанную резиново-металлическую футеровку, являющуюся весьма устойчивой к истиранию и коррозии. Служит она действительно долго. Футеровка мельниц – дело серьезное, и нужно подойти к нему ответственно.
Футеровка металлических печей
Особое внимание на устройство футеровки стоит обращать, если печь металлическая, так как тепловое расширение металла гораздо больше, чем кирпича, что необходимо учитывать. Между слоем футеровки и металлическими стенками печи должен оставаться зазор для теплового расширения, иначе футеровка может просто разрушиться при нагреве металла
Зазор уплотняется базальтовой ватой в виде жгутов или полотна. Если печь расположена не в жилой зоне, для тех же целей может быть использован асбест.
Еще одной ошибкой при использовании металлических печей является обкладка их кирпичом не только внутри, но и снаружи, объясняя это улучшением безопасности и прогрева печи. Однако данный подход ошибочен, так как:
- кирпич обладает высокой теплоемкостью и низкой теплопроводностью, а значит, все тепло от сгорания топлива останется внутри топки и уйдет с дымом;
- поверхность печи будет лишена доступа воздуха для теплоотвода, что приведет к их прогару. Прогар стенок, в свою очередь, способствует проникновению в помещение угарных газов, что опасно для здоровья.
Основные классы рабочих материалов
Современные производители выявили три основных класса, которые могут быть использованы вами для работ, проводимых своими руками. Поговорим о них более детально для того, чтобы вы смогли в дальнейшем определиться с необходимым классом используемого материала. На фото они также все будут представлены, не забывайте и про эстетические аспекты вашего помещения. Существуют следующие категории:
- Класс «А». Сюда входят те материалы, в основе которых располагается кремнезем.
Важно отметить, что такие материалы могут быть искусственного происхождения (измельченные породы гор, используемые в качестве основного материала – кирпичей), а также естественного происхождения. Как правило, к естественным материалам принято относить части горных пород. Печь с такими материалами будет смотреться очень красиво
Печь с такими материалами будет смотреться очень красиво.
- Класс «В». Сюда входят материалы, в основе которых лежит глина.
Футеровка при помощи этого класса производится с учетом дальнейшего использования бокситного кирпича или обычного кирпича с огнеупорной пропиткой. Печь такого типа является классическим примером.
Как правило, для того чтобы приготовить данный материал используется глина, которая содержит примеси боксита и железа. После того как она будет обожжена при необходимой температуре, материал может быть применен в производстве и продаже.
- Класс «С». Сюда входят материалы, которые не относятся к первым двум категориям.
Важно обратить внимание, что футеровка при помощи данного материала включает в себя такие средства, как: угольный кирпич, набойки основного поля и специальные огнеупорные растворы
Технология футеровки
Для того чтобы печь прошла вышеупомянутую процедуру, необходимо соблюдать некоторые правила и требования. Стоит отметить, что футеровка должна строго проводиться с учетом правил и требований, которые описываются в приложенной конструкции
Индуктор перед началом работы должен быть продут при помощи сжатого воздуха, обратите на это внимание. Лучше всего индуктор испытывать при давлении равном 10 атм
Если вы не уверены, что необходимые работы у вас получатся (правильно – это важно), лучше не рисковать и обратиться к профессиональным специалистам, которые помогут вам в ряде спорных вопросов, и проведут все самостоятельно. Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного. Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного
Помните, что ваша печь – это ваш друг, он (и, соответственно, вы) достоин самого лучшего и качественного.
Особенности футеровки для различных типов печей
Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:
- Футеровка металлических печей
- Футеровка кирпичный печей
- Футеровка парового котла
Футеровка металлических печей
Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку. Оставленная полость должна быть не пустой
Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении
Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.
Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:
- Кирпич обладает низкой теплопроводностью
- Кирпич теплоемок
Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.
Читайте так же о том как сделать печь шведку своими руками
Кирпичной печи
Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.
Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.
Если футеровка будет некачественной, это приведет к неприятным последствиям:
- Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
- Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу
Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция
Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания
Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.
Парового котла
Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:
- Тяжелая
- Облегченная
- Натрубная
Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.
Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.
Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.
Промышленная футеровка
Если для домашних печей и котлов шамотный кирпич является оптимальным, то для промышленных печей он не всегда удобен в использовании. Для промышленных целей используются прессованные шамотные кирпичи, которые выдерживают не только высокие тепловые нагрузки, но и термоудары.
Кроме шамотного прессованного кирпича используют также другие огнеупорные материалы, свойства которых зависят от сжигаемого топлива и рабочей температуры:
| Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
| Шамот | 1800-2000 | 1300 |
| Кирпич глиняный | 1600 | 700 |
| Вермикулит | 150-250 | 1100 |
| Базальтовая вата | 100 | 750 |
| Каолин плотный | 2400-2500 | 1400 |
Схема футеровки промышленной печи.
Нанесение же футеровочного слоя в условиях промышленного производства может быть произведено без остановки печей. Футеровочные составы наносятся на внутреннюю часть печи с помощью впрыскивания на раскаленную поверхность или торкретирования. Торкретирование – процесс нанесения футеровочного материала на поверхность топки с помощью сжатого воздуха и специальной торкретной установки. Послойное нанесение смесей позволяет добиться высокого качества футеровки.
Таким образом, футеровка домашней печи необходима, для того чтобы защитить печь от разрушения под действием высоких температур. Обкладка топки шамотным кирпичом препятствует тому, чтобы тепловой поток от горения топлива влиял напрямую на стенки печи.
Нужно ли замачивать шамотный кирпич перед кладкой?
Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:
- когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
- при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
3 Другие виды футеровок и критерии выбора
Начнем с металлической защиты. Для этой цели нашли свое применение хромистая, марганцовистая стали, а также разные типы чугуна. А вот чтобы создать защиту для деталей нестандартной формы, делают резиновую футеровку, в которой используют вулканизированную резину
Данный материал плавится и заливается в нужную форму, кроме того, он отличается довольно длительным сроком службы, что не так уж маловажно!
В пищевой, горнодобывающей и других отраслях промышленности в основном применяют полимерные виды футеровок. Перечень их достоинств можно продолжать очень долго, основными из них являются: устойчивость к химическому воздействию, агрессивным средам, высоким температурам. Кроме того, они отличаются великолепной износостойкостью, ударной вязкостью и водоотталкивающими свойствами. Еще один вид, который достоин внимания – защита с помощью базальтовых материалов.
В основном применяется она для различных бункеров, емкостей и желобов, подверженных негативному воздействию щелочей с кислотами. Также применение такой футеровки будет весьма эффективно и как антикоррозионное покрытие. Кроме того, обработанной поверхности будет совершенно не страшен износ от взаимодействия с абразивными частичками.
В промышленности, которая отличается тяжелыми условиями эксплуатации, такими, как воздействие чрезмерно высоких температур, сильный абразивный износ, повышенный уровень влажности, актуально применять сверхвысокомолекулярный полиэтилен, отличающийся низкой склонностью к истиранию, отличной сопротивляемостью агрессивным средам, гидрофобностью и довольно длительным эксплуатационным сроком. Выбирая параметры защитного слоя для печей, следует руководствоваться следующими показателями: толщина корпуса и наружной облицовки, а также температура, которая будет внутри топки.
Кроме того, практически все материалы подвержены температурному расширению, так что обязательным является и небольшой зазор (не более 10 мм). Что же насчет футеровочного слоя, так он может быть как двойным, так и одинарным, все зависит опять-таки от вышеперечисленных факторов. Между собой шамотные элементы крепятся посредством металлических штырей, таким образом осуществляется и армирование конструкции, что выступает гарантией дополнительной прочности.
Учтите, что ни в коем случае нельзя использовать одновременно разные типы кирпичей, так как они отличаются различной теплопроводностью и степенью линейного расширения. Так постепенно возникают трещины, и приходится переделывать все заново.
Замена футеровки индукционной сталеплавильной печи
Вариант-1
Предлагаем в качестве футеровки сухую набивную смесь в форме шпинели на основе плавленого глинозема.
Области применения
Футеровочная смесь нейтральная и разработана для тигельных индукционных печей для плавки стальных и высоколегированных цветных металлов.
Количество футеровочных материалов необходимое для футеровки одной индукционной печи составляет приблизительно 2500 кг. Стойкость футеровки 50-90 плавок при соблюдении условий технологического процесса плавки.
Характеристики
| Свойство | Значение |
| Тип | Сухая вибрационно набивная смесь |
| Основное сырье | плавленый глинозем |
| Тип связующего вещества | керамика |
| Метод укладки | вибрация |
| Объемная плотность | 2800-2950 кг/м3 |
| Температурный класс | >1700°C |
| Ограничения применения: Непрерывная эксплуатация Краткосрочная эксплуатация | 1680°C 1720°C |
Химический состав:
| Виды | Вес % |
| Al2O3 | 84.9 |
| MgO | 13.2 |
| SiO2 | 0.5 |
| Fe2O3 | 0.1 |
| CaO | 0.4 |
Гранулометрический состав:
| Крупность, мм | % |
| -6 +1 | 45 |
| -1 + 0.063 | 29 |
| -0.063 | 24 |
График спекания
Печь должна быть наполнена шихтовым материалом, нагрев происходит со скоростью 200-300°C/ч в зависимости от размера печи.
Для плавки стали ванна должна нагреваться до 1650-1680°C и находиться при такой температуре 30-60 мин.
Вариант-2
Магнезиально-корундовая набивная масса, на базе высококачественных синтетических магнезиальных клинкеров с добавкой спечённого и плавленого корунда. Тип связки: керамический. Количество футеровки необходимое для одной индукционной печи составляет приблизительно 2500 кг. Стойкость футеровки 60-90 плавок при соблюдении условий технологического процесса плавки.
Типовые характеристикиТиповые показателиГарант. показатели
| Потери при прокаливании | 0,18 | … | % |
| Пористость открытая после обжига при 1680°С | 22 | … | % |
| Плотность кажущаяся после обжига при 1680°С | 2,74 | … | г/см3 |
| Предел прочности при сжатии после обжига при 1680°C | 13 | … | МПа |
| Огнеупорность T0,6 после обжига при 1680°C | > 1700 | … | °С |
| ОТУ (OWT) 950°C/ вода после обжига в 1680°С | 10 | … | n |
| Температура применения | 1750 | … | °С |
| Влажность | 0,2 | макс. 0,5 | % |
| Плотность насыпная | 2,2 | … | г/см3 |
| Гранулометрия | 0 — 6 | 0 — 6 | мм |
| Содержание фракции < 0,063 мм | 18 | мин. 16 | % |
| Содержание фракции < 0,125 мм | 30 | 26 — 32 | % |
| Содержание фракции < 0,5 мм | 46 | 40 — 50 | % |
| Содержание фракции > 4,0 мм | 10 | мин. 8 | % |
ХИМИЧЕСКИЙ СОСТАВ:
| MgO | 80 | мин. 77 | % |
| Al203 | 18 | макс. 20 | % |
| Fe203 | 0,2 | макс. 0,5 | % |
| Si02 | 0,1 | … | % |
Способы футеровки в зависимости от вида печи.
Выбирать материалы и способы футеровки нужно в зависимости от типа печи. Существует несколько видов печей:1) Металлические;2) Кирпичные;3) Паровой котел;4) Глинобитные.
– При футеровке металлических печей нужно учитывать, что при нагреве, в соответствие с законами физики, металл будет расширяться, при остывании вновь сжиматься. Поэтому при изоляции такой топки нужно предусмотреть небольшой зазор между футеровочным слоем и поверхностью печи. Образовавшееся пространство должно заполняться базальтовой ватой или другим негорючим материалом.- При футеровке кирпичной печи также нельзя класть шамот вплотную к внешней кладке. Иначе нагревающийся и расширяющийся футеровочный слой может начать выталкивать внешний. Это приведет к его растрескиванию, образованию трещин, что может послужить причиной утечки угарного газа вовнутрь помещения.- Иногда футеровки требует и топочный паровой котел. При этом обычно его изолируют шамотным кирпичом в один или два слоя. Либо можно произвести так называемую натрубную футеровку. Для этого нужно специальной вязкой негорючей массой обмазать в несколько слоев трубы котла. А поверх уложить армирующую сетку.- Для лепных глинобитных печей можно использовать шамотный кирпич, но опытные печники все-таки советуют выбрать метод обмазки и использовать специальные муллитовые, корундовые или шамотные смеси.
Особенности защитной отделки печей
При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.
Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений
В каких случаях применяется
Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.
Обязательная футеровка потребуется для следующих типов топочных изделий:
- Больших бытовых и промышленных.
- Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
- Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
- Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
- В случаях использования высококалорийного топлива с исключительно высокой температурой горения.
Виды футеровки
Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:
- Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
- Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.
Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки
Назначение футеровки печи
Способов производства конкретных видов только печных футеровочных работ существует множество. Типов футеровочных материалов – не менее, и все время разрабатываются новые. Однако все это разнообразие можно разбить в общем на 4 класса по назначению футеровки, составу материалов и особенностям производства работ:
- Футеровка больших промышленных печей различного назначения;
- Футеровка топок и др. жаровых частей бытовых кирпичных отопительно-варочных печей;
- Футеровка малых металлических печей, бытовых и технологических, применимых вне производственных условий;
- Футеровка индукционных печей, как производственных, так и малых.
