5 Тонкости монтажа
При монтаже парового оборудования нужно обращать внимание на несколько рабочих моментов. Среди них:
- 1. Площадь помещения, которое будет обогреваться.
- 2. Количество и угол расположения радиаторов, фильтров и других частей установки.
Насос циркуляции и паровентиляторы подбираются таким образом, чтобы движение теплоносителя по системе осуществлялось с максимальной эффективностью. Для этого нужно учитывать место расположения оборудования. При самостоятельном монтаже подобной установки нужно найти такие материалы и компоненты:
- 1. Котел.
- 2. Трубы.
- 3. Радиаторы.
- 4. Приборы для измерения давления.
- 5. Запорно-регулирующую арматуру.
В соответствующем документе нужно указать длину труб, их количество и диаметр
Также важно обратить внимание на тип используемых радиаторов и других нагревательных элементов. Любые значения нужно записать на бумаге в виде схемы, подробно описывая все мелкие детали. По завершении составления проекта можно переходить к монтажным работам
Для успешного монтажа важно в точности следовать за схемой и не отклоняться от заданных параметров
По завершении составления проекта можно переходить к монтажным работам
Для успешного монтажа важно в точности следовать за схемой и не отклоняться от заданных параметров
В первую очередь нужно подготовить поверхности, на которых будет фиксироваться оборудование. На стенах закрепляют крепежные элементы, куда затем будут присоединены радиаторы. Дальше фиксируются отопительные приборы под окнами, которые нужны для предотвращения холодных сквозняков: воздушный поток, который проникает извне, сразу нагреется, препятствуя появлению запотеваний на окне.
На следующем этапе происходит монтаж парогенератора на основание из бетона. Пол предварительно монтируется с помощью пожаробезопасного материала. Желательно устанавливать его в подвале, так как пары способны подниматься вверх, или в отдельно обустроенном помещении.
Дальше начинается монтаж трубопровода. В первую очередь следует осуществить разводку с парогенератора, подведя от него трубу к первому отопительному прибору. Если труба слишком длинная, ее нужно обрезать. После этого соединяются все вводы и выводы, а также подключаются трубы. Каждая батарея оснащается специальным краном.
Какой лучше котел выбрать для парового отопления?
Если Вы хотите сконструировать самодельное паровое отопление, то перед покупкой оборудования стоит подумать о том, какой же котел лучше всего выбрать для обогрева дачи или любого другого помещения. Сейчас на рынке отопительной техники таких агрегатов очень много – иногда просто глаза разбегаются, и, действительно, не знаешь какую модель лучше всего приобрести. Но если владеть необходимой информацией, то выбор будет несколько упрощенным.
Котлы для парового отопления, которое можно установить своими руками бывают:
- Одноконтурные.
- Двухконтурные.
Одноконтурные котлы для парового отопления стоят дешевле и имеют меньше функций. Но если Вам нужен агрегат только для того, чтобы обогреть, например, дачу, то он подойдет как нельзя лучше.
Двухконтурные агрегаты парового отопления для дачи способны не только обогревать дом, но еще и поставлять горячу воду, которую можно использовать всем проживающим на даче. Расчет такой отопительной системы можно сделать своими руками, а можно обратиться к специалистам, которые нарисуют правильную схему, а также напишут инструкцию, в которой будет указано чему за чем следовать.
Положительные моменты выбора данного вида системы отопления:
- Высокий КПД. Несложная в установке и в принципе действия агрегата обладает достаточной эффективностью работы на долгое время. Паровая система по самому своему принципу циркуляции воды и конденсата является весьма продуктивной;
- Хорошие теплоаккумулирующие характеристики пара, которые позволяют передавать тепло через радиаторы без существенных затрат;
- Низкая себестоимость установки и широкий диапазон выбора как для возможностей вашего бюджета, так и для любого типа помещения, в котором будет производиться установка.
- Возможность достаточно скорого и регулируемого обогрева частного дома.
В целом стоит отметить, что паровая система обогрева является достаточно выгодным вариантом для желающих обустроить практически самостоятельно, дешево и сообразно собственному бюджету достаточно надежную и эргономичную систему. Диапазон выбора котлов, типов труб, радиаторов и прочих входящих элементов достаточно широк и разнообразен. Дачные участки, крупные помещения и частные дома при безопасной и правильной установке (см. этапы и общие советы) могут быть достаточно обеспечены таким видом отопительной системы.
Паровой котел отопления в частном доме
Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.
Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.
Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.
В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).
По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).
Схема парового отопления дома включает в себя:
- котел;
- бойлер (для двухконтурной системы);
- радиаторы;
- насос;
- расширительный бак;
- запорно-предохранительная арматура.
Описание парового котла отопления
Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:
- топку (камера сжигания топлива);
- испарительные трубы;
- экономайзер (теплообменник для подогрева воды за счет уходящих газов);
- барабан (сепаратор для разделения пароводяной смеси).
Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).
Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.
Самостоятельный монтаж оборудования
Работы проводятся поэтапно, в определенном порядке:
1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.
2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).
3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.
4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.
5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.
6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Разновидности отопительной системы
На практике можно встретить достаточно большое количество вариаций парового отопления. По количеству труб выделяют одно и двухтрубные разновидности паровых систем. В первом случае пар движется по трубе непрерывно.
В первой части своего пути он отдает тепло батареям и постепенно переходит в жидкое состояние. Дальше он двигается как конденсат. Чтобы не возникло препятствий на пути теплоносителя, диаметр трубы должен быть достаточно большим.
Бывает, что пар частично не конденсируется и прорывается в конденсатопровод. Для того чтобы исключить его проникновение в ветку, предназначенную для отвода конденсата, после каждого радиатора или группы приборов отопления рекомендуется устанавливать конденсатоотводчики
Значимым недостатком однотрубной системы является разница в нагреве радиаторов. Те, что расположены ближе к котлу, греются больше. Те, что дальше – меньше. Но заметной эта разница будет только в больших по площади зданиях. В двухтрубных системах пар движется по одной трубе, конденсат уходит по другой. Таким образом удается сделать равной температуру во всех радиаторах.
Но при этом значительно увеличивается расход труб. Как и водяное, паровое отопление может быть одно или двухконтурным. В первом случае систему используют только для отопления помещений, во втором – еще и для нагрева воды для бытовых нужд. Различается и разводка отопления.
Практикуется три варианта:
- С верхней разводкой. Магистральный паропровод прокладывается выше приборов отопления, от него опускаются трубы к радиаторам. Еще ниже, у самого пола укладывается конденсатопровод. Система является наиболее стабильной и простой в реализации.
- С нижней разводкой. Магистраль размещается ниже приборов парового отопления. В результате по одной и той же трубе, которая должна быть несколько большего, чем обычно диаметра, в одном направлении движется пар, а в противоположном – конденсат. Это провоцирует гидроудары и разгерметизацию конструкции.
- Со смешанной разводкой. Труба паропровода монтируется немного выше уровня радиаторов. Все остальное – как в системе с верхней разводкой, благодаря чему удается сохранить все ее преимущества. Главный недостаток – высокая травмоопасность по причине легкого доступа к раскаленным трубам.
При обустройстве схемы с естественным принуждением нужно помнить, что паропровод монтируется с небольшим уклоном в направлении движения пара, а конденсатопровод – конденсата.
Уклон должен быть 0,01 – 0,005, т.е. на каждый погонный метр горизонтальной ветки должно приходится 1,0 – 0,5 см уклона. Наклонное положение паро- и конденсатопроводов избавит от шума проходящего по трубам пара и обеспечит свободное стекание конденсата.
Паровые отопительные системы сооружают по однотрубной и двухтрубной схеме. В числе однотрубных преобладают варианты с горизонтальным подсоединением к приборам отопления. В случае сооружения контура с вертикальным присоединением приборов лучше выбрать двухтрубный вариант
По уровню внутреннего давления системы различают две основные разновидности:
- Вакуумные. Предполагается полная герметичность системы, внутри которой устанавливается специальный насос, создающий вакуум. В результате пар конденсируется при более низких температурах, что делает такую систему относительно безопасной.
- Атмосферные. Давление внутри контура превышает атмосферное в несколько раз. В случае аварии это крайне опасно. Кроме того, радиаторы, работающие в такой системе, разогреваются до очень высоких температур.
Вариантов обустройства парового отопления много, поэтому каждый может выбрать для своего дома оптимальный вариант с учетом всех особенностей здания.
На рисунке представлена схема разомкнутой системы парового отопления
Полезные советы
При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:
- Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
- Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
- Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
- Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
- При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
- С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.
Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.
Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru
Видео описание

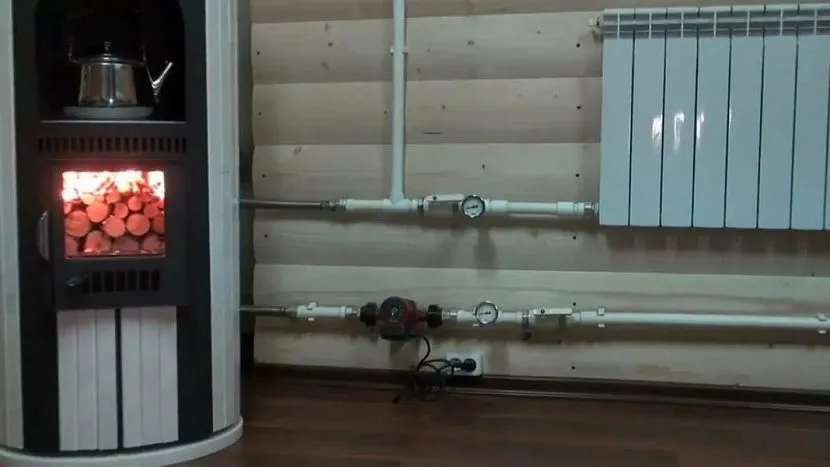

Водяное отопление от печи. Монтаж теплообменника. Испытание системы и естественной циркуляции.
Чем паровое отопление отличается от водяного
В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.
Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.
Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).
В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещениеИсточник pechiexpert.ru
Принцип работы и виды паровых систем отопления, выбор оборудования
Паровые системы отопления обычно проектируются с учетом того, что в них используется паровой котел низкого давления. Его основная задача — генерировать пар и подавать в отопительную систему. Котел для парового отопления отдает пар трубам, где он остывает и конденсируется, оседая на их внутренней стенке. В результате происходит выделение огромного количества тепловой энергии, что позволяет системе быть высокоэффективной.
Полученный конденсат пара после того, как он отдаст энергию в окружающий воздух, перетекает обратно в котел. Что же касается приборов отопления, то они здесь применяются как чугунные, так и стальные, при этом стоит отдавать предпочтение трубам с оребрением. Уровень тепла регулируют при помощи задвижек, контролирующих подачу пара. Самодельный трубопровод отопления не может выдержать давления внутри него больше 6 атмосфер. Это необходимо помнить при самостоятельном монтаже.
Отопительная система на паре бывает закрытой и открытой. Закрытая система позволяет конденсату самому возвращаться в котел, открытая же собирает его в отдельный резервуар, откуда с помощью насоса он перекачивается уже непосредственно в котел.
Паровое отопление своими руками
Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.
Этап 1. Проектирование системы
Проектирование системы
Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.
Котел
Котел дровяной
Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:
- тип топлива, которое будет использоваться;
- возможность нагрева воды для бытовых нужд.
Отопительная схема
Двухпроводная система с верхней разводкой
Однопроводная система с нижней разводкой
Схема открытой системы отопления
Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:
- месторасположения котла;
- площади обогреваемого помещения;
- условий для установки отопительных приборов;
- необходимого количества этих приборов.
Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.
Трубы
Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы
По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой
Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.
Медные трубы
Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.
Стальные трубы
Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.
Оцинкованные изделия
С целью облегчения монтажных работ на этапе проектировки нужно определить:
- месторасположение радиаторов;
- длину трубопровода;
- места установки распределителей, разветвлений магистрали, переходников и проч.
Цена вопроса
После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.
Этап 2. Монтажные работы
Шаг 1. Вначале на основании эскиза чертится точная схема разводки.
Схема разводки отопления
Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».
Подключение многосекционного радиатора
Установка радиатора отопления
Установка радиатора отопления
Далее устанавливаются радиаторы
Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.
Крепление расширительного бака
Крепление расширительного бака
Он может быть закрытым и открытым, с переливом и без него.
Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.
Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору
Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом
Вихревой теплогенератор
Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.
Монтаж отопительного котла
В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.
Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.
Перегородки
Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.
- Вот некоторые из способов и предметов, которые разграничивают пространство:
- установка барной стойки;
- кухонный остров;
- большой стол;
- монтаж невысокой перегородки.
Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи. Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).
Как правильно рассчитать паровую систему
Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления. Есть 2 варианта:
- произвести расчет основных компонентов парового отопления своими силами;
- обратиться за помощью к профессионалу – проектировщику.
Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.
Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.
Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.
При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление
Радиаторы подбирают в зависимости от требуемой мощности
Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром
Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть
Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.
Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди
Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.
Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.
Можно подсчитать мощность котла для 3-х комнатного домика с высотой потолков 2,6 м. Сначала надо вычислить площадь комнат:
- площадь 1-й комнаты: 5*2,95=14,75 м2;
- 2-й: 3*2,45=7,35 м2;
- 3-й: 2*5,4=10,8 м2.
Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3. Теперь полученный объем умножить на потребности в тепле: 57,02*40 Вт=2288 и добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.
Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.
Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.
Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве
Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.
