Как поставить прибор учета тепловой энергии в квартире многоквартирного дома

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет

Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Виды тепловых счетчиков

Теплосчетчик от производителя «НПФ Теплоком»

Перед тем как рассмотреть существующие виды тепловых счетчиков, хотелось бы уточнить, что сам по себе агрегат представляет не один конкретный прибор, а целый их набор. Таким образом, в состав счетчика могут входить: преобразователи давления и сопротивления, вычислители количества получаемой теплоты, датчики, преобразователи расхода. Определяется и утверждается определенный комплект агрегата для каждого конкретного объекта отдельно.

По области применения счетчики для отопления бывают квартирными и домовыми (промышленными). По принципу функционирования – механические (тахометрические) и ультразвуковые. Наверное, лучше будет, если мы рассмотрим каждый из видов по отдельности.

Квартирные агрегаты для учета тепла

Прибор для квартиры

Индивидуальный квартирный счетчик отопления – прибор с небольшими диаметрами каналов (не более 20 мм), и с диапазоном измерения теплоносителя приблизительно 0,6-2,5 м3/ч. Возможно электромагнитное измерение расхода энергии тепла, а также вихревое и турбинное. Как вы уже догадались, данный вид счетчиков создан для установки в частных домах и квартирах.

Практически всегда теплоносителем здесь служит вода, которая нагревается до конкретной температуры. Квартирный счетчик состоит из двух дополняющих друг друга элементов: тепловычеслитель и счетчик горячей воды. Как работает счетчик отопления?

Тепловычислитель устанавливается на водосчетчик, и от него отводятся 2 провода, которые снабжены термодатчиками: один провод подключается к подающему трубопроводу, а второй – к трубопроводу, выходящему из помещения.

Тепловычеслитель собирает информацию о поступившем теплоносителе (в данном случае воде) на входе и выходе. А счетчик горячей воды подсчитывает, какой объем воды затрачен на отопление. Затем, при помощи специальных методов расчета, теплосчетчик рассчитывает точное количество использованного тепла.

Домовые (промышленные) теплосчетчики

Общедомовой прибор

Данный вид счетчиков применяется на производства и в многоквартирных домах. Учет тепла производится, опять же, одним из трех методов: турбинным, вихревым, электромагнитным. В принципе, домовые счетчики тепла отличаются от квартирных счетчиков лишь размерами – их диаметр может колебаться в диапазоне 25-300 мм. Диапазон измерения теплоносителя остается примерно таким же – 0,6-2,5 м3/ч.

Механические

Счетчик тепла с механическим расходомером

Механические (тахометрические) теплосчетчики являются наиболее простыми агрегатами. Состоят они, как правило, из тепловычислителя и роторных водосчетчиков. Принцип действия заключается в следующем: поступательное движение теплоносителя (воды) превращается во вращательное движение для удобного и точного измерения.

Такой счетчик на отопление в квартире считается экономичным вариантом. Однако к его стоимости нужно также обязательно добавить стоимость специальных фильтров. Итоговая цена комплекта примерно на 15% ниже счетчиков другого типа, но только для трубопровода, у которого диаметр не более 32 мм.

К минусам механических агрегатов можно отнести невозможность их использования при высокой жесткости воды, а также, если в ней присутствует накипь, мелкие частицы окалины, ржавчина. Эти вещества быстро забивают расходометры и фильтры.

Ультразвуковые

Ультразвуковой квартирный теплосчетчик

На сегодняшний день существуют различные модели ультразвуковых отопительных счетчиков, но принцип действия у всех них заключается примерно в одном и том же: на трубе друг против друга монтируются излучатель и прибор, который принимает ультразвуковые сигналы.

Через поток жидкости излучателем отправляется сигнал, затем через какое-то время этот сигнал получается приемником. Время задержки сигнала (от момента его излучения до приема) соответствует скорости потока воды в трубе. Это время измеряется и по нему вычисляется расход воды в трубопроводе.

Помимо основных функций, данный вид счетчиков может быть наделен возможностью регулировать подачу теплоэнергии. Нужно заметить, что ультразвуковые теплосчетчики гораздо точнее в показаниях, надежней и долговечней механических приборов.

Кто сколько должен платить за отопление

Получается, что в домах, которые введены в эксплуатацию с 2012 года и позже, теплосчетчики должны быть по умолчанию в каждой квартире – застройщики обязаны их устанавливать. При этом если проектная документация на многоквартирный дом была разработана до 2012 года и не включала установку ИПУ тепловой энергии, а дом был построен и введен в эксплуатацию позднее, то обязанность установки ИПУ у застройщика отсутствует, такова судебная практика.
При капитальном ремонте внутридомовых инженерных систем теплоснабжения с 2012 года, если есть техническая возможность, дома также должны оборудоваться счетчиками тепловой энергии. Однако программа капитального ремонта не предусматривает такой вид работ (ЖК РФ, статья 166).
Обладатели квартир в оборудованных приборами учета домах должны платить по своим индивидуальным показаниям, даже если кто-то из соседей демонтировал счетчики в своей квартире. Потребленная тепловая энергия, предоставленная на общедомовые нужды, также должна быть оплачена всеми собственниками МКД, независимо от наличия или отсутствия ИПУ.
Жильцы, которые самовольно сняли счетчики, должны платить за отопление по установленным нормативам. Такое решение принял Конституционный суд РФ.
В тех домах, что введены в эксплуатацию ранее 2012 года, где еще не проводился капитальный ремонт или проводился, но нет технической возможности установить общедомовые счетчики тепла, плату за отопление будут начислять по нормативам.
Если есть техническая возможность установить распределители, то для того чтобы расчет затрат на отопление вели по показаниям распределителей, нужно оборудовать ими хотя бы 50% квартир в доме (при этом хотя бы в одной квартире должен быть установлен ИПУ тепла).
Обязанность по оплате услуги по отоплению, которое идет на общедомовые нужды, остается всегда.
Если есть общедомовой счетчик тепловой энергии, но нет ни одного распределителя и ни одного ИПУ тепла, общие показания будут делиться на все квартиры.

Формулы для расчета платы за отопление можно посмотреть в Приложении № 2 к “Правилам предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов”, утвержденным Постановлением Правительства РФ от 06.05.2011 № 354.

Виды счётчиков отопления для отдельных помещений и всего дома

Основным мотиватором для экономии любых энергоносителей, а также понижения финансовых расходов является установка счетчика индивидуального типа. При таких условиях каждый жилец многоквартирного дома может контролировать потребление теплоресурсов в своей квартире или даже в отдельно взятой комнате. В случае с общедомовыми приборами или расчётах по общим нормативам мало кто ставит перед собой задачу экономии – если жарко, то проще открыть окно, а если холодно – пожаловаться в ЖКХ. Кроме того, некоторые жильцы спускают горячую воду с радиаторов, чтобы использовать её для мытья полов или автомобиля, но платить за это приходиться коллективно.

Механические модели

Тепловычислитель механического типа SANEXT в модификации MONO

Механический вычислитель потребления тепла, это самая простая модель таких приборов, где показания основываются на движении теплоносителя путём приведения в действие турбины, винта или крыльчатки, устанавливается либо на подаче воды, либо на «обратке». Самым главным преимуществом такого прибора является его низкая стоимость по сравнению с другими вариантами, она варьируется между 6000 и 10000 рублей. К отрицательным характеристикам таких моделей можно отнести следующие показатели:

1. если вода имеет повышенную жёсткость, загрязнена ржавчиной или чем-либо другим, то вращающиеся детали очень быстро выходят из строя, как износившиеся;
2. в случае резкого перепада давления в общем отопительном контуре его показания будут неверными (в одну или в другую сторону);
3. эксплуатационный ресурс ограничивается сроком от 2-х до 4-х лет.

Электромагнитные модели

Вычислительный прибор электромагнитного типа

Сегодня приборы электромагнитного типа отвоёвывают приоритет у механических моделей, как на строительном рынке, так и в запросах потребителя. Их деятельность основана на принципе электромагнитной индукции – движение теплоносителя генерирует электрический ток.

Положительные качества:

1. точность на выдаче показателей;
2. при генерировании электрического тока он не контактирует с водой, что делает прибор безопасным;
3. относительно демократичная стоимость (порядка 17000 рублей).

Негативные качества:

1. могут возникнуть технические сложности в подключении, если не знать, как это делается;
2. при пониженном качестве теплоносителя (ржавчина или масло, попавшие в воду) могут быть сбои в показаниях.

Вихревые модели

Вычислительный прибор вихревого типа

Вихревые счетчики на отопление рассчитывают теплоэнергию, опираясь на количество турбулентных завихрений, которые возникают при прохождении воды через препятствия. Стоимость таких вычислителей достаточно демократична – в среднем они обходятся в 15000 рублей.

Положительные качества:

1. точность на выдаче показателей;
2. возможность монтажа, как на горизонтальные, так и на вертикальные трубы;
3. нейтральность к шламу на стенках и воде повышенной жёсткости.

Негативные качества:

1. в случае образования воздушных пробок и даже наличия пузырьков воздуха, а также ржавчины точность показаний может ухудшиться;
2. показатели могут среагировать на резкие перепады температуры теплоносителя, например, проведение сварочных работ на металлическом контуре;
3. монтаж прибора возможен исключительно на прямом участке трубы.

Ультразвуковые модели

Ультразвуковой измерительный прибор Sensostar 2U

Ультразвуковые учётные приборы считаются самыми надёжными и качественными, их эксплуатационный ресурс практически не ограничен. Учет теплоносителя осуществляется при помощи временного отрезка, который нужен для прохождения от источника до приёмника сквозь поток воды. Сигнал задерживается от движения жидкости в контуре, и время этой задержки определяет показания.

Негативные качества:

1. если теплоноситель чем-либо загрязнён или там присутствуют пузырьки воздуха, то время прохождения сигнала меняется, искажая показания счётчика;
2. такие приборы могут быть дорогими – их стоимость варьируется от 15000 до 48000 рублей.

Рекомендация по эксплуатации для всех счётчиков. Чтобы максимально увеличить эксплуатационный ресурс учётного прибора любого типа, перед ним следует врезать магнитно-сетчатый фильтр для очистки воды. Фильтр монтируют со стороны подачи.

Видео: Благодаря индивидуальным приборам учёта за тепло в Пензе платят в 2 раза меньше

Основные типы разводки системы отопления в жилом доме

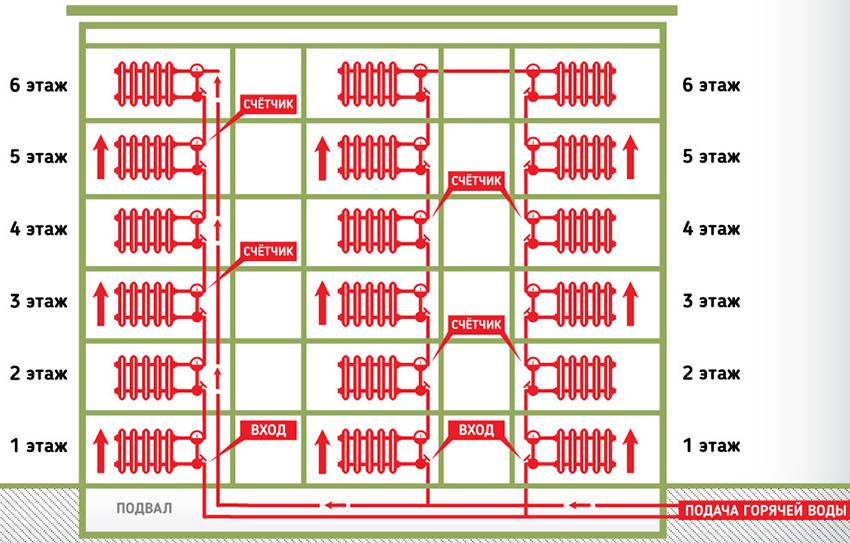

Многоэтажные дома могут иметь один из вариантов разводки системы отопления – вертикальный либо горизонтальный. Дома старого фонда, такие как хрущевки и сталинки, в основном характеризуются вертикальной системой отопления. В этом случае контур теплосети может быть одно- или двухтрубным. Однако прогон теплоносителей по межэтажным уровням имеет последовательность снизу вверх и сверху вниз. Главные минусы вертикальной разводки:

Система разводки отопления в многоэтажном доме может быть вертикальной или горизонтальной

1. Тепло распределяется неравномерно, потому как теплоноситель прогоняется по межэтажному контуру с вертикальной ориентировкой. В результате этого квартиры на разных этажах будут получать неравное количество тепла. Так, квартиры в 10-этажке до 5 этажа будут обогреваться лучше, чем последние 5 этажей.
2. Сложный процесс регулирования поступления отопления в радиаторы и необходимость установки на каждой батарее дополнительной перемычки в виде трубы, так называемого байпаса, регулирующего подачу теплоносителя в радиаторе.
3. Постоянное проведение перенастройки запорной арматуры в зависимости от перемены давления и температуры воды, подаваемой в систему.

Главный минус вертикальной разводки – сложность установки индивидуального счётчика на отопление в квартиру, потому как потребуется приобретать отдельный тепломер на каждый стояк, что значительно повышает затраты. В этом случае чаще используется другой инструмент учёта расхода энергии – распределитель тепла, для установки которого потребуется согласие как минимум 50% жильцов подъезда.

Большинство новостроек отличается горизонтальной разводкой отопления, когда также имеется вертикальный стояк, предназначенный для распределения теплоносителя по разным этажам, и обратная магистраль. И от первого, и от второго стояка в каждую квартиру заводятся горизонтальные трубы, осуществляющие как подачу, так и обратный отток воды из системы. Обратная магистраль служит для того, чтобы собирать остывшую воду и транспортировать ее назад к теплостанции. К преимуществам горизонтальной разводки относят:

• возможность регулировать температуру подачи тепла в батареи каждой квартиры;
• проведение работ по ремонту системы в отдельном контуре без отключения других квартир;
• возможность отключать от отопления отдельно каждый контур.

Схема горизонтальной системы отопления в многоквартирном доме

Порядок оформления и установки счетчика

Итак, в какой последовательности должно проходить оснащение системы отопления многоквартирного дома счётчиком, если он не был установлен сразу в ходе строительства.

Первым шагом должно быть проведено общедомовое собрание — его чаще всего организуют представители управляющей компании. На собрании принимается решение об установки прибора учета тепла и выбирается тип устройства. Затем представители жильцов дома или же УК обращаются в организацию, обладающую соответствующими полномочиями и занимающуюся поставкой и монтажом приборов учета тепловой энергии.

Далее работы осуществляются в следующем порядке:

• Составляется проект встраивания счетчика в систему отопления дома.
• Управляющая компания, изучив составленный проект, дает свое согласие на монтажные работы.
• Далее, в соответствии с проектом производится монтаж прибора в систему.
• После этого в обязательном порядке выполняется тестирование работы прибора с составлением документация от компании-установщика.
• В завершение вызывается представитель из теплоснабжающей компании, который опломбирует счетчик, составит акт для проведения его регистрации. И только после официальной постановки на учет прибор становится основой для дальнейших расчётов за потребленное домом тепло.

Если не будут проведены все перечисленные выше мероприятия, а счетчик не будет официально зарегистрирован, то его данные не будут считаться правомерными, и не будут указываться в квитанциях на оплату за отопление.

Некоторые факторы, влияющие на работу прибора

В период эксплуатации счетчика на качество его работы могут оказывать влияние внешние факторы, от которых иногда зависит и точность снимаемых показаний.

Установкой приборов учета потреблённого тепла дело не заканчивается – они требуют регулярной проверки, настройки, профилактики.

Самыми распространенными факторами влияния на сегодняшний день являются:

• Высокая температура теплоносителя может частично или полностью вывести из строя учетный прибор. Хотя, изначально он и проектировался под такие условия эксплуатации. Но вот качество иногда подводит.
• Образование накипи на внутренних стенках трубопровода уменьшает диаметр трубы, как следствие — затрудняется прохождение потока воды. В связи с этим некоторые счетчики перестают выдавать реальные показания — как правило, они изменяются в бо́льшую сторону.
• Отсутствие заземления трубопровода приводит к образованию внутри трубопровода электрического заряда, также вызывающего погрешности в показаниях счетчика.
• Загрязненный теплоноситель, так же, как и газовые пузырьки, взвешенные в воде, являются негативным фактором для всех типов приборов учета, так как они влияют на корректность показаний. Чтобы исключить возникновение погрешностей, необходимо перед счетчиком устанавливать защитные фильтры.
• Перепады давления в системе отопления также способны исказить показания счетчика.
• Наслоение осадка в полости самого прибора. В тахометрическом счетчике наличие осадка снижает показания, а во всех остальных, наоборот, увеличивает.
• Электронное оборудование дает сбои под влиянием повышенной влажности и перепадов температур в помещении, где установлен учетный прибор.

Нужно отметить, что все перечисленные выше моменты — выбор счетчика, контроль за его работой, а также негативные факторы, влияющие на точность его показаний, коснуться каждого из жильцов дома, отразившись на суммах к оплате. Поэтому после введения прибора учета тепла в эксплуатацию всем жильцам придется внимательно относиться к возможным сбоям в системе отопления, так как они, скорее всего, скажутся и на показаниях счётчика. В случае возникновения проблем, необходимо сразу же вызывать специалистов обслуживающей компании для проведения профилактических работ.

А к чему может привести даже временный выход приборов учета из строя – очень наглядно показывает предлагаемый вниманию видеосюжет:
