Диаметр дымохода для газового котла – схема и расчет размеров

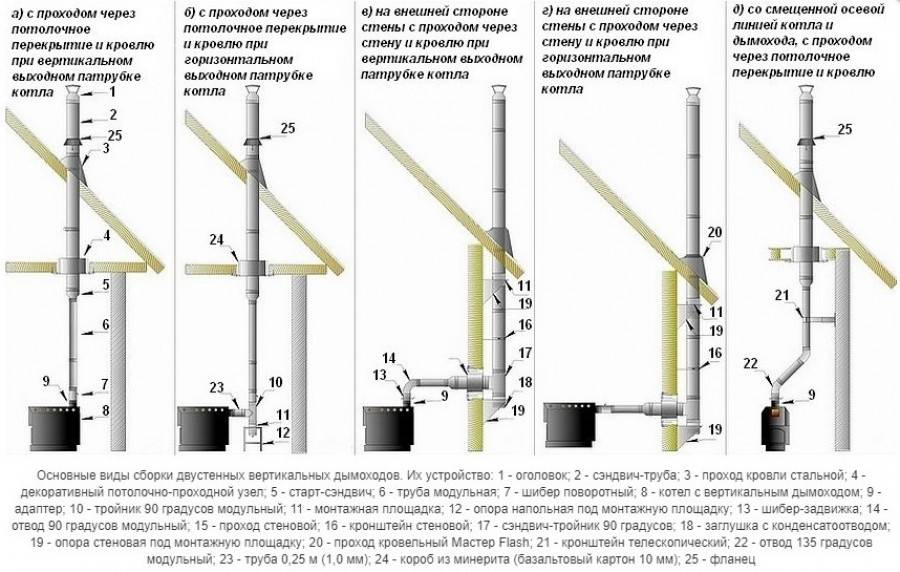

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Общие требования к дымоходам газовых котлов

• полная герметичность канала дымохода на всём протяжении;
• наличие достаточной тяги для полного отвода из котла продуктов сгорания;
• огнестойкость и химическая устойчивость материала исполнения внутренней поверхности;
• высокая термостойкость;
• оснащённость каждого котла отдельным дымоходом;
• дымовой канал на своём протяжении не должен иметь больше 3-х поворотов, а овалы в конфигурации выполняются с радиусом кривизны не менее диаметра выходной трубы;
• вертикальный дымоход должен быть не менее 5 м в высоту – минимального значения, обеспечивающего нужные разрежение и тягу;
• диаметр трубы дымохода для газового котла не должен быть меньше размера выходного канала отопительного агрегата;
• недопустимость подключения дымоходов к вентиляционным каналам;
• соответствие требованиям нормативных документов:

При устройстве дымохода необходимо также учитывать зависимость его параметров от мощности газового котла, изложенную в нормативных документах, но более наглядно представленную в таблице:

Расчет дымохода для газового котла: формулы для вычислений, их использование при монтаже

Коаксиальный дымоход для котла на газу

Формула для расчета оптимальной конструкции

В формуле для подсчета параметров дымоотвода совмещается несколько условий, каждое из которых рассчитывается отдельно, анализируется и добавляется в схему разметки при монтаже. В этой формуле отображается:

Например, расчет сечения трубы (F)в м2 происходит по следующему уравнению:

(КхQ)/(4,19х√ˉh)=F,

в котором К – это коэффициент (вычисляется эмпирическим путем), Q – показатель степени производительности газового котла (мощность, кВт, указывается в техническом паспорте котла), и h это высота дымохода.

Для вычисления величины самотяги (мм. вод. ст.) показатель эффективной высоты дымохода умножают на разность плотности воздуха с плотностью дымовых газов.

Формулы расчета выявляют новые параметры и проверяют корректность вычисления. Так проверяют правильность расчетов размеров длины дымохода по формуле:

P*L>S,

в которой Р – показатель периметра сечения квадратной трубы, L – параметр длины дымохода, S – площади внутренней поверхности трубы. Для трубы с круглым сечением показатель Р заменяется на I. Вычислить I можно по формуле I=2пR, где R – радиус трубы.

Остальные показатели относительно технических характеристик котла, скорости подачи газа к устройству, которые понадобятся для вычислений, в паспортной документации.

Зависимость длины от мощности котла и сечения трубы

Требования к материалу труб

Помимо подачи воздуха к горелке и хорошей тяги, дымоотвод проявляет:

• стойкость к коррозии;
• выносливость под действием экстремальных температур;
• устойчивость покрытия к агрессивным химическим средам.

Показатели этих величин учитываются при вычислениях, влияют на выбор материала дымохода и на особенности работы газового котла.

Так продукты горения, выделяемые устройством, с низкой температурой (около 150 °С в сравнении с 300-600 градусами у твердотопливных котлов) и скорость их вывода через дымоход тоже низкая.

Дым успевает остыть быстрее, чем достигнет отметки точки росы, и образует конденсат внутри дымохода. Поэтому для вычисления точки росы важные величины:

• плотность водяного пара в продуктах горения;
• состав топлива и показатель влажности;
• избыток воздуха и температуры в коэффициенте.

• керамические;
• стальные (сэндвич-трубы);
• конденсационные.

Сэндвич-труба

Значение места установки

Существует разница между тем, где происходит установка котла. Дымоход рассчитывают для монтажа:

• в частном доме;
• многоквартирном доме.

Для частного жилья применяется вертикальная естественная циркуляция воздуха, принудительная тяга. Еще один вариант удаления продуктов горения – монтаж дымохода с выходом через стену (коаксиальный). Для квартиры в многоэтажном доме разрешается использование горизонтального отвода газов.

В зависимости от площади помещения:

• если габариты помещения составляют менее 80-100 м2 для них рекомендуется устанавливать отводы с принудительной тягой;
• в помещениях площадью свыше 100 м2 используется естественная и принудительная система отвода продуктов горения.

Устройство котла в частном доме

Как влияет расчет на монтажные работы

Важен расчет дымохода для монтажа, так как этот этап основополагающий и с него начинаются работы. Помимо этих нюансов, требованиями СНиПа выдвигается еще несколько пунктов, которые учитываются при устройстве вывода продуктов горения при монтаже. К ним относятся:

• к одному дымоходу может быть подключено 2 газовых канала на расстоянии минимум 750 мм;
• при сборке трубы допускается минимальное количество заужений, изгибов и горизонтальных отрезков (не более 3-ех на одном вертикальном стояке), иначе нарушится тяга;
• диаметр сечения соответствует размерам выходного канала патрубка, расположенного на газовом котле;
• система отвода выполняется высотой от 5 метров и утепляется изоляционными материалами, стыки обрабатываются герметиками;
• в устройстве отвода отклонения по вертикали допускаются не более 30 %;
• внизу располагается конденсатосборник.

Нормы расположения дымоходов относительно их высоты

На видео далее рассказано, как происходит расчет высоты дымохода на примере 3-D моделирования.

Альтернативные способы расчета

Способы установки дымохода для котла на газе

Принцип действия вытяжки основан на свойстве горячих газов устремляться вверх, создавая тягу в вентиляционном тракте. Для оттока выхлопа от горелки традиционная кирпичная кладка не годится: в грязном воздухе содержится водяной пар – продукт сгорания углеводородов. Контакт с холодными боками вытяжки вызывает конденсацию с выделением росы. Последствия такого явления следующие:

• влага проникает в поры кирпича;
• периодичность включения высокоэффективных печей на сжиженном газе обусловливает замерзание воды до состояния льда;
• кристаллы растут, разрушая кирпичный воздуховод, тот обледеневает и сужая проход.

Установка дымохода для газового котла включает следующую комплектацию: выхлопной остов газоотвода, переходник от теплового прибора к вентиляционной схеме, патрубок для проведения элемента сквозь стену или крышу дома, конденсатосборник с тройником и сливным краном, крепёжные детали. Комплектность меняется в зависимости от сложности, с также способа подключения к печи.

Виды и описание газоходов напольных котлов

Обычное место отопителей – на кафельном полу. Размещение вентствола – внутри или вне здания. Установка газового дымохода в частном доме с температурой отводимой струи до 120ºС выполняется так:

1. Кирпичный ствол с вкладкой из нержавеющей стали, асбестового экрана. Вставка имеет форму гильзы необходимого диаметра, соединения промазывают жаростойкими герметиками, а пространство между стенками корпуса и канала закладывают минватой. Внизу в доступном месте ставят влагосборник.
2. Керамическая шахта из специальных блоков устойчива при эксплуатации в агрессивной среде, служит десятилетия. Большая масса предполагает устройство фундамента при монтаже трубы для дымохода газового котла.
3. Асбоцементная оболочка в сечении – овал. Стыки герметизируют влагостойким цементом с гидрофобными добавками. Для снижения конденсатообразования став делают высоким и теплоизолируют.
4. Сэндвич-дымоход – его конструкция не позволяет остывать газоходу за счёт утеплителя. На улице ствол дополнительно укрывается минеральной ватой – это увеличивает тягу, долговечность изделия.

Есть схемы, где установка газового дымохода осуществляется из коаксиальных (труба в трубе) элементов, трёхслойных сэндвичей из нержавейки с базальтовым утеплителем. Появились и новинки – конструкции с вкладным полимерным рукавом по технологии Фуранфлекс.

Какой же дымоотвод выбрать для газовой печи?

Сегодня предпочтение отдаётся двум системам дымоотводения: сэндвич-конструкциям и коаксиальным. При выборе ориентируются на мощность котла, особенности постройки и свой бюджет. Когда газоотвод устанавливается снаружи, экономится объём комнаты и не нарушается безопасность людей, но влияние атмосферных факторов вредит корпусу. Другие немаловажные критерии для оценки:

• форма и сечение каналов, длина става – определяются по расходу отопителя и схемой вентиляции;
• возможность самостоятельно сделатьмонтаж дымохода для котла на газе;
• простота обслуживания системы проветривания.

Коаксиальный газоотвод отличается красивым дизайном при хороших эксплуатационных характеристиках, поликонденсат в проходе не образуется. Доступным для изготовления является сэндвич – труба из нержавейки, обёрнутая базальтовой ватой и оцинкованным железом.

Требования к подключению дымоотвода

Нормативные данные по газоотведению изложены в СНиП Вытяжка из огневой камеры возводится на высоту 6 м от горелки. При подсоединении печки к дымоотводу обязательно выполнение стандарта:

• подводящий к шахте горизонтальный канал <3 м с уклоном к топке 1―3º;
• ствол – вертикальный с возвышением над плоской кровлей на 50 см, для обхода препятствия допускается отклонение от оси на 30º при расстоянии до става 1 м;
• число поворотов воздушного потока – не больше 3;
• отверстия на выхлопе и по всему сечению не должны быть меньше выходного диаметра от теплогенератора;
• напольные или настенные котлы с верхним патрубком присоединяются посредством вертикального колена ≥25 см;
• отступ газохода от несгораемой стены – 50 мм и больше, от деревянной ≥0,25 м.

Внизу ствола монтируется лючок для сброса воды. До подключения отопительной горелки построенную схему вентиляции проверяют специалисты газовой службы.

В компании dymohody.by вы можете купить дымоход, а также заказать монтаж дымоходных систем любых видов быстро и качественно с гарантией качества.

Расчет сечения дымохода для газового котла

Для точного определения параметров системы, через которую удаляются продукты горения, производятся сложные вычисления. При этом учитываются форма и материал трубы, средние значения температуры снаружи и внутри, шершавость стенок и другое. Однако рассчитать сечение дымохода (F, м²) с достаточной для практических целей точностью можно с помощью формулы:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

в которой:

• K – коэффициент от 0,02 до 0,03;
• Q – мощность котла в кВт, указанная в техпаспорте;
• Н – высота дымохода в метрах.

Полученный результат нужно проверить на соответствие СНИП 2.04.05-91 и при необходимости подкорректировать. В нормативном документе указано, что в зависимости от мощности внутреннее сечение дымохода круглой формы должно быть:

Мощность, кВт	Диаметр, мм
24	120
30	150
45	170
55	190
80	220
100	230

Для газовых котлов с прямоугольным дымоходом размер выбирается:

Мощность, кВт	Сечение, мм
меньше 3,5	140×140
3,5 — 5,2	140×200
5,2 — 7,3	140×270

Возможна установка труб квадратной формы, если их параметры соответствуют требованиям, но следует учитывать, что им свойственно накапливать сажу. Поэтому такие изделия придется чаще чистить, иначе уменьшение отверстия негативно отразится на работе системы. Если к дымоходу предполагается присоединить два котла, сечение рассчитывается по их суммарной максимальной мощности.

Особенности установки

Перед тем как сделать дымоход для котла из кирпича, желательно ознакомиться с последними нововведениями. Одной из них является металлическая гильза. Она позволяет уменьшить количество золы, оседающей на поверхности.

При добавлении гильзы нужно учитывать следующее:

• Стыки между частями должны быть герметично соединены. Для этого идеально подойдут сэндвич трубы.
• Чтобы сократить количество конденсата, который пагубно воздействует на все узлы установки, нужно утеплить стенки дымохода.
• Чтобы не допустить накопления влаги, нужно предусмотреть емкость для ее накопления, из которой будет легко ее удалять.

Примеры сочетания материалов, используемых в создании газопроводов

• Стальные конструкции. Отличаются наибольшей прочностью. Может быть выполнен как из сварных частей, так и из бесшовного проката. В случае сваривания работы должны проводиться исключительно высококлассным профессионалом, имеющим навык сварки систем под давлением. Диаметр труб составляет половину дюйма. Так как газообразная среда не имеет вязкости, то допускается врезка и угловые сопряжения труб под углом в 90 градусов. При этом после монтажа труба, как правило, окрашивается в желтый цвет;
• Полимерные компоненты. Очень удобны тем, что не подвержены коррозии, а также имеют прочность, позволяющую им применяться как в магистральных, так и в подземных газопроводах. Способны выдерживать высокое давление. Что касается монтажа, то преимущества здесь заключаются в удобной резке и соединении при помощи паяльника;
• Металлопластиковые трубы и металлические фитинги. Отличные показатели прочности – такие системы способны успешно работать при давлении до 4,5 мПа. При монтаже рекомендуется использовать обжимные фитинги, так как резьбовые соединения имеют свойства раскручиваться со временем;
• Металлические и полимерные фитинги и резиновые шланги. Последние применяются непосредственно для того, чтобы осуществить подключение бытового прибора. Таким образом, в течение почти всей длины трубопровод протягивается из жестких и прочных элементов, а перед самым прибором ставится фитинг, к которому и монтируется резиновый шланг. Сам по себе шланг обычно комплектуется всей необходимой резьбой, а подключение его происходит через вентиль Все резьбовые соединения в этом случае должны быть максимально плотными, и поэтому использование полимерной ленты ФУМ станет идеальным вариантом.

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

• система дымохода должна полностью выводить все продукты сгорания;
• сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
• дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
• для очистки от сажи в основании дымохода необходимо организовать специальный карман;
• допускается не более трех поворотов трубы;
• высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

• Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
• Не ниже конька крыши при расположении менее чем в 3 метрах от него;
• Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

• При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
• тыки секций необходимо скреплять хомутами.
• Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
• Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
• Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
• Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
• Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
• В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

• Запрещается использовать для растопки твердотопливного котла жидкое топливо;
• Строго запрещается использовать дымоход для просушивания одежды или обуви;
• При очистке дымовой трубы не рекомендуется выжигать сажу;
• Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Правила устройства для котлов с естественным отводом продуктов сгорания

• Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
• Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
• При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
• При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Дымоход из оцинкованной трубы

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Сэндвич труба для дымохода

Размеры газового дымохода

Обычно, отвод для газового котла сделан из круглой трубы. Именно по этому, предпочтительно газовый дымоход делать круглого сечения. Правда лучшим считается сечение дымохода в виде овала. Овальные дымоходы из-за не равномерного прогревания, обеспечивают наибольшую тягу, так как создают осевое завихрение выводящих газов, не встречая препятствий на пути. В квадратном дымоходе в углах образуются обратные завихрения, которые препятствуют основной тяге.

Поясню, почему важно правильно подобрать диаметр и длину дымохода. В дымоходе важна, так называема тяга

Если тяга дымохода слабая отработанные газы будут скапливаться в топке и мешать сгоранию топлива. Это уменьшает теплоотдачу газового котла и снижает эффективность отопления.

При этом нужно правильно подобрать сочетание длины дымохода и его диаметра.

• Если труба будет слишком длинной, то тяга будет выкачивать жар из топки;
• Если труба будет слишком толстой, то поднимаясь по ней газы, остынут и тяга снизится;
• Если труба будет и тонкой и длинной создастся аэродинамическое сопротивление, которое «удушит» тягу.
