Виды печного оборудования
Под печным оборудованием понимается конструктивные элементы, которые используются при монтаже и эксплуатации печки. В чугунных печах они уже идут в комплекте от производителя, но при подведении к ним дополнительно водяного контура, придется докупать дополнительные элементы для печи:
- Трубы. Это могут быть пластиковые или металлические трубы. Предпочтение всегда отдается металлическим, так как они более надежные, однако пластиковые стоят дешевле. Минусом пластиковых труб является возможность их оплавления в стыках с металлом. Металлические не имеют такого недостатка.

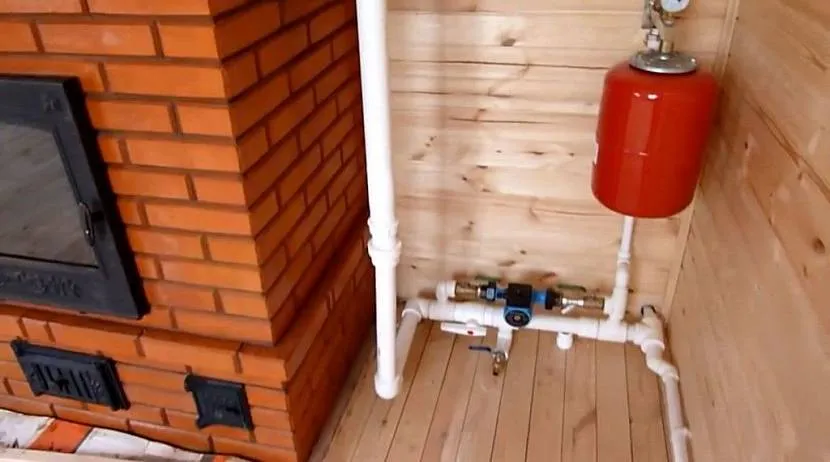

- Мембранный (расширительный) бак. Он необходим для поддержания постоянного давления в трубах. При нагреве вода начинает расширяться и выходить в этот бак, благодаря чему трубы не разрушатся от избытка давления. При остывании избыток воды из бака начинает постепенно поступать обратно в трубы.
Без расширительного бака не обойтись при любом способе отопления дома Источник koffkindom.ru
Радиаторы. Обычно их устанавливают непосредственно под окнами. Они увеличивают теплоотдачу водяного контура.
Водяной насос. Он требуется для циркуляции воды в контуре. Его установка способствует быстрому обогреву помещения, так как нагретая вода быстрее поступит в радиаторы и нагреет помещение. Без насоса движение воды по трубам осуществляется самотеком, но для этого надо делать специальные уклоны, рассчитывать разницу высот и разницу температур первого контура с нагретой водой и второго с охлажденной – его еще называют обраткой.
Теплообменник. Он устанавливается в топку печи, над ней, или на дымоход. Все варианты имеют свои преимущества и недостатки. Своего рода это котел, в котором впоследствии будет нагреваться вода
Для дымоходов нагревательный бак выполняется в виде змеевика, для топки может иметь произвольную форму, но очень важно, чтобы он имел достаточную площадь соприкосновения с пламенем печи.

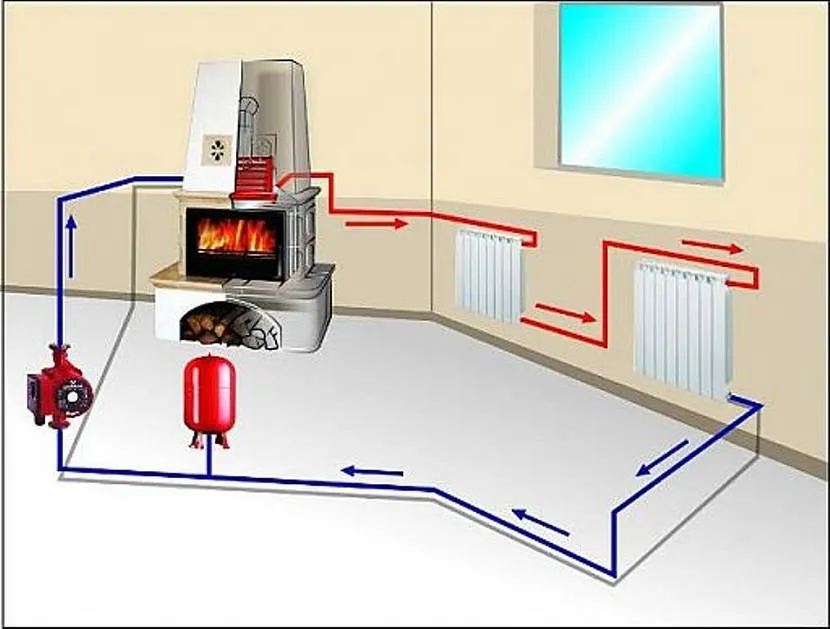

Схема работы печного отопления с трубопроводом Источник m.yukle.mobi
Подовые печи для кухни
Как становится ясно из названия, эти печи рекомендуется устанавливать на кухнях для того, чтобы готовить в них еду. Чаще всего выпекается хлеб или кондитерские изделия. Если требуется установка в частном доме, то может быть небольшого размера, а если для ресторана или пекарни, то нужна более крупная модель, благодаря чему можно готовить сразу несколько блюд.
На газу
Газовый вариант имеет горелку и специальные трубы, которые обеспечивают поступление газа. Внутри имеется несколько уровней, причём для каждого из них можно настроить отдельный температурный режим. Газовые печи могут нагреваться до 300 градусов, при этом работать она может круглые сутки.
На электричестве
По внешнему виду газовые и электрические плиты не отличаются вообще ничем. Однако различия всё же есть, и кроются они в том, что вместо горелки в электрической печи установлен нагревательный элемент. Также может быть несколько камер, в каждой из которых можно задавать собственную температуру — в каждой из них есть отдельный нагревательный элемент.
На дровах
Подовые дровяные печи были популярны среди наших предков, в современном мире используются крайне редко. Однако есть те, кому нравится такой вариант, ведь считается, что еда в ней получается вкуснее, чем в остальных, потому что готовые блюда имеют приятный древесный запах. Единственным минусом считается то, что дровяной вариант самый сложный в использовании, дрова подкладываются постоянно, а также необходимо контролировать их прогорание.
Конвективные печки
Конвективной называют печь, у которой внутри имеется один или несколько вертикальных воздушных каналов.
У некоторых моделей это просто зазор между топкой и корпусом, у других – батарея из труб, утопленных большей частью в топку.
Воздух в трубе сильно нагревается и устремляется вверх, как из тепловентилятора, при этом снизу в трубу подсасывается холодный воздух.
Печь конвектор прогревает помещение очень быстро, при этом кожух ее остается сравнительно холодным. Об него нельзя сильно обжечься, а излучаемое им тепло является мягким. Как говорилось выше, к трубам конвектора можно присоединить сеть воздуховодов — проводников теплого воздуха в другие помещения.
Печь на дровах с водяным контуром: какую сделать
Суть печного обогрева состоит в прямом нагреве комнаты за счет конвективного и инфракрасного теплообмена, исходящего от горячих поверхностей. Для реализации этого принципа необходимо, чтобы источник тепла находился в отапливаемой комнате. Часто возникает необходимость изготовить отопитель с водяным контуром. Последний подключают к удаленным радиаторам, чтобы распределять тепло по всему дому.
Для нагрева теплоносителя и подачи его в радиаторную систему дровяную печку оборудуют водяным теплообменником. Существует несколько разновидностей самодельных нагревателей и вариантов их монтажа:
- Накопительный бак. Его встраивают непосредственно в топливник или в один из дымоходных каналов. В нём постоянно находится большое количество воды, которое затем поступает в систему отопления.
- Сварной регистр или змеевик. Встраиваемый нагреватель, в котором реализован принцип постоянной циркуляции теплоносителя. Прекращение движения воды чревато её вскипанием.
- Экономайзер. Накопитель горячего теплоносителя использует тепло уходящих дымовых газов. Устанавливают его сугубо на дымоход.
- Водяная рубашка. Конструкция присуща стальным или чугунным отопителям. Водяная рубашка заключена между двумя стенками и окружает топочное пространство и газоходы.
Для организации водяного отопления в дачном небольшом домике отлично подойдёт установка бака внутрь кирпичной печи. Это проверенный и надежный способ, позволяющий постоянно нагревать воду. При условии постоянного пополнения уровня жидкости возможна организация даже горячего водоснабжения. Кроме того, за счёт естественной циркуляции отпадает необходимость в применении центробежных насосов, работающих от электричества.
При монтаже теплообменника учитывают характер воздействия на него высоких температур. Внутри топки, где открытый огонь и жар, металлические детали прослужат недолго: через 4-6 лет придётся менять конструкцию. Конструкция из нержавеющей стали выдержит в таком режиме до 10 лет. Оптимальный вариант размещения теплообменника в дымовом канале, где он будет нагреваться за счёт конвекции.
Нюансы выбора отопителя
При подборе дровяной печи необходимо учитывать условия работы, специфику материала, финансовые затраты и личные предпочтения
Перед покупкой агрегата стоит уделить внимание следующим моментам:
- Кирпичные конструкции отличаются высокой теплоотдачей, но требуют денежных вложений в строительство. Чугунные хорошо прогревают помещение и устанавливаются без фундамента.
- Функциональные отопительно-варочные модели оснащаются несколькими конфорками и духовкой.
- Пиролизные устройства обеспечивают полное сгорание топлива.
- Оптимальная толщина стенок печи с водным контуром – от 75 мм.
- В агрегат с автозагрузкой топлива закладывается дисковый пиломатериал 10-15 см в толщину.
- Варочно-отопительные сооружения по причине низкого КПД подходят для помещений до 25 м2.
- Если у вас имеется сауна или баня, остановитесь на каменке.
- Самый безопасный тип топки – закрытый.
- К модификациям с духовкой проще подсоединить расширительную емкость и теплообменники.
Какую печку лучше поставить на даче: разновидности
Первое, с чем стоит определиться при выборе печи на дачный домик — определиться с типом печи, который больше нравится. Дровяные печи чаще всего делятся на:
- печь-камины;
- чугунные;
- отопительные, а также отопительно-варочные;
- изразцовые печи;
- печи по типу “булерьян” (длительного горения);
- теплонакопительные;
- “буржуйки”.
Рассмотрим все перечисленные варианты.
Печь-камины
Печь-камин — один из возможных вариантов отопительных приборов, которые могут быть установлены. Отличается наличием дверцы со стеклом, которую можно использовать, чтобы любоваться красотой живого огня. Печи подобного типа выпускаются, как правило, уже со внутренней футеровкой. Она представляет собой облицовочный слой топки печи, находящийся в контакте с открытым огнем. Этот слой защищает стенки от прогорания.
Пример печи-камина
Также она выполняет функцию теплоизоляции. Благодаря этому обеспечивается меньшая потеря тепла, ведь тепло аккумулируется тепло внутри печи. Температура горения печи без футеровки может составлять 300-400 градусов по Цельсию, в то время как с футеровкой — 500-600.
Чугунные печи
Чугунные печи выделяются из всех прочих из-за особенностей нагрева помещения. Если говорить конкретнее, то речь идет о минимальной конвекцией. Такие печи достаточно много тепла аккумулируют внутри себя, после чего распространяют его по всему помещению.
Пример чугунной печи
Полученное от топки такой печи тепло ощущается более приятным и мягким, по сравнению с теплом от металлических печей. Кроме того, чугун считается более долговечным материалом, чем сталь. Вот только у чугунной печи есть одно «но» — помещение будет медленнее нагреваться.
Отопительные и отопительно-варочные печи
Подобный тип печного оборудования предполагает использование стали для оформления корпуса печи, а также отсутствие футеровки. Также данный вид печи отличается отсутствием стеклянной дверцы, которую можно было использовать для наблюдения за огнем.
Подвидом подобной печи являются отопительно-варочные печи. У них имеется варочная поверхность, выполненная из стали или чугуна. Конфорки там могут быть как съемными, так и стационарными.
Пример отопительно-варочной печи
В вопросе внешнего вида, такие печи, конечно, проигрывают многим другим разновидностям, а вот в вопросе функциональность — все наоборот.
Изразцовые печи
Облицовка корпуса подобных печей выполнена из одного конкретного материала — изразца. Он представляет собой элемент керамики, выполненный из обожженной глины. Используется чаще всего для украшения печей и каминов, а также для оформления внутренних и внешних стен зданий.
Пример изразцовой печи
Внешне такие печи будут выглядеть очень привлекательно
Такие печи могут стать ярким элементом интерьера, который будет приковывать к себе внимание всех гостей дачного дома. В вопросе тепла данный вид печи будет проигрывать другим
«Булерьян»
Данная разновидность отопительных печей, в отличие от других, рассчитана на длительное горение. Одной закладки дров хватает, чтобы подобная печь горела 8-12 часов. Топка забивается под самый верх и поджигается. Дрова просто начинают тлеть и будут они гореть достаточно долго.
Пример булерьяна
Как правило, печи по типу «булерьян» часто используются в нежилых бытовых помещениях. Такие печи могут создавать много сложностей для хозяина, а еще они образуют много конденсата. Если ко всему этому быть готовым, то тепла будет очень много.
Теплонакопительные печи
Теплонакопительные печи — печи, которые обладают большой теплоаккумулирующей массой. У них имеется корпус из камня (например, из талькохлорита или пироксенита), а масса может находится в пределах от 300 кг до тонны.
Пример теплонакопительной печи
Набранное внутри себя тепло в результате работы с топливом такая печь может отдавать на прогрев помещения в течение 8, 16 или 24 часов — все зависит от модели подобной печи.
Буржуйки
Каждый хотя бы раз слышал о буржуйках. Да, они имеют небольшой размер, рассчитаны на обогрев помещений до 50 куб. метров. Обращение с такой печью будет простым — нужно лишь закидывать дрова в маленькую печку, чтобы слегка протапливать небольшое помещение.
Пример буржуйки
Срок службы при должном обслуживании будет достаточно большим.
Особенности использования печей
Периодичность топки является основной особенностью печного отопления. Конструкция отопительной печи обычно выполнена из кирпича или камня. Она массивная, и способна аккумулировать достаточно большое количество теплоты, выделяемое при сгорании топлива. Поэтому, после более или менее продолжительного процесса топки, дымоход должен закрываться специальной задвижкой, чтобы тепло не выходило через него. Процесс топки сопровождается еще и подносом топлива, разжиганием его, удалением остаточных продуктов горения. Но большую часть времени отопительная печь просто отдает тепло в дом. При этом поверхность ее может быть и не очень горячей, однако, за счет большой площади возможен эффективный нагрев помещения.
Печное отопление создает уют в доме
Второй особенностью печного отопления является расположение самой печи в отапливаемом помещении, в отличие от котла, который располагается в отдельной котельной. Находящаяся внутри печь, как правило, и топиться из помещения, а поэтому в нем должны соблюдаться дополнительные требования, касающиеся противопожарного состояния и вентиляции.
В помещениях, не требующих постоянного поддержания положительной температуры, может осуществляться временное отопление при помощи небольших, легких печек. Они чаще изготавливаются из металла, который быстро нагревается и быстро остывает. Почти сразу после начала топки такие печи начинают отдавать тепло, быстро прогревая помещение. Для постоянного отопления они малопригодны, так как сразу остывают по мере сгорания топлива.
Преимущества печного отопления
Даже при наличии новых, высокоэффективных, технологичных систем отопления, печи еще очень часто используют, благодаря наличию многих преимуществ такого отопления:
- не нужны дополнительные источники энергии или какие-либо коммуникации, достаточно лишь определенного запаса топлива, что позволяет иметь совершенно автономное отопление в здании;
- устройство печей обходится значительно дешевле, чем установка оборудования для других видов отопления, к тому же, необходимость в отладочных и ремонтных работах практически отсутствует;
- доступность и невысокая цена топлива в совокупности с периодичностью протапливания, позволяет судить об экономичности печного отопления;
- при использовании печей, как правило, не используется жидкий теплоноситель, способный замерзать при отрицательных температурах, а это позволяет останавливать процесс отопления в любых условиях, а при необходимости, быстро возобновлять его;
- вариантов печного отопления достаточно много – можно устроить его в виде камина, предусмотреть в конструкции печи сушилки, лежанки, грили, кухонные плиты, баки для подогрева воды;
- имея достаточные навыки и необходимый инструмент, можно осуществить печное отопление для частного дома своими руками.
Недостатки
Конечно, наряду с преимуществами, печное отопление не лишено и определенных недостатков:
- запуск отопления после долгого перерыва в работе займет некоторое время, да и прогрев помещения начнется далеко не сразу;
- автоматизация печного отопления практически невозможна;
- коэффициент полезного действия (КПД) печей достаточно низок, и если бы не доступность топлива, печное отопление было бы экономически неэффективным;
- нагрев осуществляется за счет отдачи тепла от массивного корпуса, который должен находиться внутри помещения, значительно уменьшая его полезную площадь;
- отопительную печь практически невозможно построить в готовом здании, если наличие ее не было учтено в проекте, так как для печи необходим отдельный массивный фундамент;
дрова для печного отопления необходимо заготавливать задолго до начала отопительного сезона, чтобы они успели высохнуть.
ТОП-3 лучших дровяных печей для дома и дачи до 50 м3
Если дачный домик маленький, в него не обязательно проводить газовое отопление. Будет вполне достаточно установить небольшую дровяную печь, которая отопит жилое помещение.
TMF Золушка 2016
Компактная дровяная печь предназначена для напольной установки, поэтому ей найдется место даже в небольшом дачном домике.
Устройство относится к закрытому типу, поэтому она абсолютно безопасна в эксплуатации, но при этом быстро и равномерно прогревает помещение.
Объем топки составляет 41 литр, а после загрузки дров устройство поддерживает тепло в помещении в течение 10 часов в режиме тления.
В верхней части корпуса располагается варочная панель и отверстие для подключения дымохода.
Дверца изготовлена из жаропрочного стекла. Этот материал не только ускоряет прогрев помещения, но и позволяет владельцу наблюдать за яркими языками пламени.
В нижней части корпуса расположен вместительный ящик для сбора золы. Сам корпус окрашен в нейтральный черный цвет, а материал обладает устойчивостью к механическим повреждениям и царапинам.
Технические характеристики:
- мощность 4 кВт;
- масса 27 кг;
- высота 46 см.
Плюсы
- есть конфорка для приготовления пищи;
- быстро прогревает небольшие помещения;
- компактные размеры корпуса;
- приемлемая стоимость;
- прочный металлический корпус.
Минусы
- небольшой проем дверцы требует загрузки небольших поленьев;
- не всем пользователям нравится дизайн устройства.
TMF Золушка Лайт
Маленькая отопительная печь станет незаменимым приобретением для дачного домика. С ее
помощью можно быстро обогреть помещение с минимальными усилиями со стороны пользователя.
Устройство отличается крайне лаконичным дизайном, но внешняя простота совершенно не отражается на эксплуатационных характеристиках.
Фактически, она является упрощенной версией предыдущей модели. Ее отличает только отсутствие варочной панели и прозрачного стеклянного окошка на дверце.
Геометрия печки и боковые конвекторы обеспечивают быстрый и равномерный прогрев небольших помещений.
Топливная камера и дымоход разделены дефлектором, который предотвращает избыточную тягу и нормализует процесс горения.
В нижней части корпуса находится выдвижной зольный ящик, из которого можно извлекать пепел, не прерывая процесса горения топлива.
Технические характеристики:
- объем топки 41 л;
- высота 46 см;
- масса 27 кг.
Плюсы
- занимает мало места в помещении;
- быстро и качественно прогревает комнату;
- бюджетная стоимость в сочетании с отменным качеством сборки;
- корпус из прочной стали, толщиной 3 мм;
- удобный выдвижной зольный ящик.
Минусы
- в комплекте нет труб;
- непрозрачная дверца.
ETNA Шторм 18 (ДТ-4С)
Как и многие другие печи данного бренда, эта модель может похвастаться компактными размерами и удлиненной топкой.
Благодаря этому она обеспечивает быстрый прогрев помещения, но при этом занимает минимум места.
Корпус и топка изготовлены из прочного чугуна, поэтому гарантийный срок службы печи составляет 10 лет, но и по истечению этого срока устройство успешно выполняет свои функции.
Производитель позаботился, чтобы печь была не только функциональной, но и красивой.
Дверца выполнена из жаростойкого стекла, чтобы пользователь мог наблюдать за процессом горения дров, а фронтальная часть топки украшена декоративными коваными элементами.
По бокам есть специальные решетки для хранения дров. В нижней части располагается зольник.
Он выдвижной, поэтому уборка пепла не займет много времени.
Печь может работать в двух режимах. В скоростном она прогревает помещение примерно за час, а в длительном устройство экономно расходует дрова, сжигая партию за 2-3 часа для поддержания устойчивого тепла.
Технические характеристики:
- высота 87 см;
- диаметр дымохода 11,5 см;
- отапливаемый объем 22 м3.
Плюсы
- есть функция вторичного дожига;
- в верхней части корпуса располагается варочная панель;
- привлекательный дизайн;
- подходит для частных домов и бань.
Минусы
- не всегда есть в продаже;
- требует привлечения специалистов для установки.
Правильный порядок монтажа печного отопления с водяными контурами
Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.
Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.
В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.
Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.
Важные правила строительства печей
Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:
- Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
- Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
- Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
- Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.
Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.
Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.
Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.
Установка водяного контура
Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.
В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.
При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.
Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.
Как работает
Подовая печь называется так из-за типа горения, которое называется подовым. Они имеют популярность по той причине, что для их работы требуется очень мало топлива. Оборудована топочной дверцей, поэтому происходит окислительный процесс, благодаря чему топливо прогорает значительно лучше, чем в печах иного типа.
Материал изготовления — нержавеющая шлифованная сталь, а сама топка выложена шамотным кирпичом, либо иными огнеупорными материалами. Благодаря такой технологии прогрев выполняется до 420 градусов, а сами кирпичи — до 700. Благодаря этому топливо горит очень стойко, даже если для этого нет условий, к примеру, в помещении повышенный уровень влажности.
Как подключить отопление?
На выходной трубе устанавливают коллектор, через который будет подниматься теплоноситель. Пар доходит до расширительного бака, который устанавливают в наивысшей точке дома. Из него выходит подающая труба; делают её под наклоном 1 мм на погонный метр. Если помещений много, то теплоноситель поступает в коллектор, из которого происходит распределение пара по отводам, ведущим к отопительным приборам, радиаторам.
Из каждого радиатора внизу монтируют выход для конденсата. Жидкость собирается в общем конденсатопроводе. Его устанавливают под наклоном к печи. Чтобы вода не скапливалась в трубах, предусматривают накопительный бачок. Из него жидкость нагнетается в теплообменник с помощью циркуляционного насоса. Диаметр труб в магистрали 32 мм.
Источником парового отопления могут быть дровяные печи. Их выстраивают из кирпича или металлического материала. Большое количество топок с металлическим корпусом и водяным контуром предлагают производители. Хорошим вариантом для системы отопления могут быть печи-камины. Они по достоинству украсят интерьер дома.
