Немного о цене на оборудование
Как было отмечено выше, есть различные котлы отопления «Галан». На сегодняшний день компания реализует агрегаты модельных рядов «Очаг», «Гейзер» и «Вулкан» мощностью 3, 5, 9, 15 и 25 кВт.
Небольшие по размеру модели подходят для помещений с малой площадью, а самые мощные котлы могут отапливать огромные пространства. Цена на агрегаты колеблется в зависимости от их эффективности. Электродные модели обойдутся минимум в три с половиной тысячи рублей, а максимум – в пятнадцать тысяч. Учитывайте тот факт, что существуют различные комплектации. К примеру, в базовой поставляется только котел и автоматика, в более дорогостоящей имеется еще и климат-контроль.
Особое внимание стоит обратить на то, что сегодня участились случаи мошенничества. По этой причине стоит самым тщательным образом проверить качество изделия
Кстати, помимо идеального технического состояния прибора в полном порядке должен быть и его паспорт
Если у компании есть лицензия и положительные отзывы, что немаловажно, то смело можете делать покупку. В заключение не забывайте уточнять особенности процедуры возврата котла, если он окажется некачественным или бракованным
И пусть вас не прельщает слишком низкая цена. Приобретайте только оригинальные электрические котлы отопления «Галан». Отзывы владельцев подобного оборудования подскажут вам, где искать качественный товар.
Первостепенные плюсы использования ионного котла
Для установки ионного (электродного) котла не нужно отказываться от использования газа, подключенного в вашем доме. Главное – это наличие разводки из радиаторов и магистралей. Стоит отметить, что электродные котлы, как правило, производят роль второстепенных устройств в доме. Если стоимость тарифа на газ демонстрирует рост показателей, то рекомендуется использовать ионную систему в качестве первостепенного источника обогрева помещения.
Рассмотрим позитивные характеристики ионного электродного котла отопления:
- Надежность, или пожаробезопасность;
- Бесшумность работы;
- Отсутствие необходимости в отдельном помещении для установки устройства – компактность;
- Не предусмотрено наличие продуктов сгорания – экологичный принцип работы;
- Автономность отопления помещения;
- Отсутствие сложных манипуляций при процессе монтажа системы;
- Высокая степень экономичности;
- Показатели КПД до 99 процентов;
- Возможность эксплуатации ионного котла на газе.
Наличие вмонтированной автоматической системы способствует выставлению оптимальной температуры, которая поддерживается в помещении в течение необходимого времени. Для повышения экономичности прибора необходимо запрограммировать систему отопления на снижение температуры в будние дни, когда в помещении отсутствуют люди.
Многие пользователи ионного котла отмечают эффективность и надёжность аварийной системы безопасности, которая активирует автоматическое отключение котла. Владельцы электродного котла выявляют еще один плюс устройства – отсутствие коротких замыканий.
Минусы использования ионного котла
- Отсутствие постоянного электроснабжения;
- Требуется высокая мощность электричества для активации работы котла;
- Высокие требования к качеству воды;
- Требования к заземлению прибора – снижение риска при работе устройства;
- Поддерживать температуры воды 70 градусов, чтобы показатели расхода были минимальными;
- Устнановка водяного насоса, который будет циркулировать воду в теплоносителе.
Рекомендации:
- При процессе расчета нужно учитывать следующее: 8 л теплоносителя обязаны соответствовать 1 кВт;
- Использованные теплоносители необходимо грамотно утилизировать. Слив теплоносителя в водоем/канализацию/грунт – запрещен;
- Перед проведением монтажных работ рекомендуется максимально очистить структуру магистралей чистой водой, либо специальными химическими средства, предназначенными для прочистки магистрали.
- Приемлемая температура имеет показатели 50-70 градусов – все технические сведения указываются в паспорте теплонагревательного устройства.
Сборка индукционного котла
Для изготовления индукционного котла понадобятся:
- отрезок пластиковой трубы с толстыми стенками;
- медная проволока диаметром 7 мм;
- сварочный инвертор мощностью 15 А.
К пластиковой трубе крепят два патрубка, предварительно проделав соответствующие отверстия. Ее внутреннее пространство полностью заполняют обрезками проволоки длиной 40-50 мм.
Затем создается индукционная катушка: проволоку аккуратно обвивают вокруг трубы, общее число витков – около 90. Катушку подключают к инвертору. Полученный самодельный котел отопления монтируют непосредственно в трубопровод, вырезав участок трубы.
Самые популярные и востребованные модели электродных котлов
Наибольшим спросом у потребителей пользуются следующие агрегаты:
- “Очаг Галан” – теплогенератор мощностью 6 кВт, предназначенный для отопления частных домов и дач. Модель предусматривает однофазное подключение к электросети. Рекомендованный объем теплоносителя в системе – до 70 л. Аппарат отличается невысокой ценой, небольшим весом и компактными размерами.
- “Гейзер 15 Галан” – нагревательный агрегат электродного типа для напольного монтажа мощностью 15 кВт. Устройство справится с отоплением помещения площадью до 150 кв. м. Электрокотел предназначен для подсоединения к трехфазной сети. “Гейзер 15” оснащается механическим управлением. Предусмотрена возможность подключения внешнего блока контроля. Аппарат удобен в монтаже и имеет небольшие размеры.
- Buderus Logamax E213-10 – электрический теплогенератор знаменитой немецкой компании мощностью 9,9 кВт. Отличается надежностью и удобством в эксплуатации. Модель предназначена для настенного монтажа. Базовая комплектация включает в себя циркуляционный насос и расширительный бак емкостью 7 л. КПД установки составляет 99%. Внешний корпус выполнен из нержавеющей стали и снабжен теплоизоляцией. Устройство чувствительно к перепадам напряжения, поэтому рекомендуется использовать стабилизатор.
- “РусНИТ 208 М” – аппарат российского производителя из г. Рязани. Предназначен для отопления жилых и бытовых помещений площадью до 80 кв.м. Мощность установки составляет 8 кВт. Корпус изготавливается из нержавеющей стали. Предусмотрено подключение внешнего насоса для обеспечения надежной циркуляции теплоносителя. Регулировка мощности – трехступенчатая. Имеется защита от перегрева воды в отопительном контуре. Недостаток – сложность монтажа и подключения агрегата к коммуникациям.
- “Protherm Скат 24KR 13” – прибор чешской компании мощностью 24 кВт. Поставляется с расширительным 7-литровым баком, циркуляционным насосом и 4 нагревательными элементами. Аппарат можно подключать к внешнему бойлеру для подготовки горячей воды и работы системы «теплый пол». Управление электронное, с 4 ступенями мощности. Для контроля и настройки параметров используется ЖК-дисплей. Прибор снабжен функцией «мягкого старта», системой отключения при перегреве теплоносителя.
Электродные котлы могут стать доступным решением для создания надежного отопления дома. Для обеспечения длительного срока работы установок следует соблюдать условия эксплуатации и вовремя проводить текущее обслуживание.
Преимущества ионного котла
Как установить ионный котел
Чаще всего для отопления частного дома используется газовый либо твердотопливный котёл. Если ни один из вариантов не походит, выбирайте ионные котлы отопления. Технические характеристики данного вида котлов вас приятно удивят, ведь это устройство работает благодаря специальному методу подогрева воды в отопительной системе.
Технические характеристики ионного котла
Во время работы ионы воды двигаются в хаосе между анодом и катодом, размещённым внутри котла. Ток, образующийся между ними, помогает ускорить ионы и таким образом подогревает теплоноситель. Катоды и аноды производятся из специального прочного материала, который не подвергается ржавчине.
Корпус делается герметичным во избежание прорыва при неправильном соединении системы. Комплектация отопительного прибора состоит из отопительного элемента, защищающего котёл реле и специального термостата, который позволяет регулировать температуру.
Ионный котёл позволяет установить нескольких замкнутых отопительных систем в одном помещении. Данный нагревательный прибор отличается компактностью и может монтироваться в любом более подходящем для этого месте. КПД у такого котла составляет почти 100 процентов.
Установка катода и анода в системе, позволяют свести потери энергии к нулю. На 20 квадратных метров в час уходит около одного киловатта. Вода в системе при работе котла нагревается значительно быстрее в сравнении с другими видами котлов. Невысокая инертность запуска позволяет прогревать теплоноситель в радиаторах до необходимой отметки за небольшой промежуток времени. К тому же котёл имеет повышенную защиту от скачков электроэнергии. При отсутствии теплоносителя в отопительной системе котёл не выходит из строя.

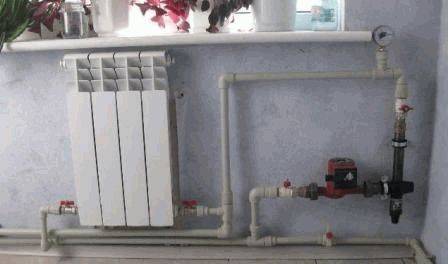

Монтаж ионного котла отопления
Перед покупкой котла нужно высчитать обогреваемую площадь в помещении. Например, можно взять площадь 48 квадратных метров с потолками 2,6 метров и с качественной теплоизоляцией.
Площадь, то есть 48 умножается на высоту от пола до потолка, то есть на 2,6. Из этого делается расчёт, что для прогрева одного метра составит 0,025 киловатт. Для обогрева всего помещения хватит котла с мощностью в 3 киловатта.
- Для перекрытия теплоносителя на случай выхода из строя системы либо замены теплоносителя монтируется шаровой вентиль.
- Для равномерного прогона и распределения воды по батареям монтируется циркулирующий насос.
- Фильтр очищает поступающий теплоноситель в котёл от накипи и ржавчины.
- На обратной трубе в нижней части монтируется сливной кран для удаления воды из системы.
- Расширительный бак требуется для забора образующейся лишней воды при её нагреве в системе.
- Автоматический модуль для включения котла запускает котёл с заданными параметрами.
- Устанавливается после этого воздухозаборник.
Для работы ионного котла в правильном режиме, вода должна иметь определённую плотность. При замене любого котла на ионный, сперва нужно слить с системы старую воду и залить новую. К тому же в неё добавляется ингибитор. Вода для отопительной системы берётся дистиллированная.
Для подсоединения котла с отопительной системой применяются трубы из стали без обработки оцинковки. После 120 сантиметров от котла трубопровод может вестись из другого материала.
Ионный котёл позволяет быстро и качественно прогревать помещение, поэтому читайте внимательно технические характеристики. Ионный котел вы сможете установить своими руками, если правильно проведете расчеты и будете следовать пошаговым инструкциям.
Самодельные электрические котлы отопления
Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.
Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?
Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.
Особенности электропитания электрических котлов
ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.
Электродные котлы отопления
Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.
Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?
Электродный котел Скорпион
В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.
К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.
Недостатки электродных котлов
Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!
Общие сведения и описание
Теплоносителем отопительной электродной системы является антифриз. Модель Гaлaн-Вулкан: Самая мощная миникотельная в линейке бренда.
Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором. Объем воды для наполнения системы л.
Имеют три ступени мощности, что позволяет: Равномерно загружать питающие сети.
Наличие группы безопасности манометр, подрывной клапан, клапан-обезвоздушиватель в верхней точке системы — обязательно. За месяц постоянной эксплуатации данное оборудование потребляет примерно кВт. Перечисленные элементы уже обязательно встроены в современную отопительную систему.
Рекомендуем: Покрытие кабеля кирпичом
Других негативных отзывов нет, только сообщения от тех, кто предлагает котлы ТЭНовые или других марок. Современные металлосплавы имеют высокую устойчивость к воздействию электролитических растворов. Использование современных автоматических систем, мобильная корректировка параметров, поддержка выбранного графика работы. Одна из особенностей электродных котлов — требовательность к теплоносителю.
Они позволяют следить в автоматическом режиме за правильностью работы устройства, а также производить его настройку. Компактный дизайн в сочетании с высокой мощностью в Вт позволяет использовать модель для обогрева частного дома общей площадью до м2. Производство теплоэнергии с учетом обогреваемого пространства, без превышения или приуменьшения отдаваемой энергии за счет специальной встроенной автоматической системы.
Навесное оборудование расширительный бак и насос в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно. Также с их помощью устраивают подогрев крыш и водосточных труб, открытых площадок и ступеней, с которых необходимо удалить снег или лед. При этом создается достаточно большое давление в котле. Способ присоединения к системе отопления не имеет решающего значения. Мощность этих отопительных агрегатов — от 2кВт до 6кВт.
В обоих случаях отопительный электрический прибор имеет форму прямоугольного шкафа, который подвешивается к стене. Котел Гaлaн.
Испытания электродного котла. Честный отчет…
Как выбрать экономичный электрический котел
Определившись с типом электрокотла, стоит рассмотреть все модели исходя из других критериев, влияющих на экономичность.
Однофазный или трехфазный тип питания
Маломощные модели до 5-6 кВт включительно могут работать от однофазной сети (220-230 В). Для моделей большей мощности однофазной сети будет попросту недостаточно. Это значит, что теплоноситель будет дольше нагреваться до рабочей температуры, нагревательные элементы будут активны на протяжении гораздо большего времени, нарушится экономичный режим работы автоматики.
И наоборот, для маломощных отопительных электрокотлов вполне достаточно однофазной сети, специально переоборудовать проводку ради обеспечения трехфазного питания не стоит.
Функциональность автоматики
В более простых и недорогих моделях обязательно должен быть как минимум трехступенчатый переключатель мощности. Соответственно, более дорогие модели должны иметь плавно модулируемую по датчику температуры мощность. В некоторых моделях имеются заводские экономичные режимы и возможность программирования работы котла по дням и по часам, что позволяет сделать акцент на максимальный нагрев теплоносителя в ночное время по сниженным тарифам на электроэнергию.
Принцип работы
Назначение котла – повышение температуры теплоносителя в отопительном контуре. Способ нагрева зависит от конструктивных особенностей аппарата.
ТЭНовые котлы
Нагревательный элемент установки представляет собой трубку из металла, внутри которой помещена керамическая крошка или кварцевый песок. В середине расположен стержень из нихрома или вольфрама. Контакты подключаются к электрическим проводам. В рабочем режиме на спираль подается напряжение. За счет высокого сопротивления она начинает нагреваться и передает тепловую энергию воде. ТЭНы размещаются внутри бака, заполненного жидкостью.
Емкость может размещаться вертикально или горизонтально. При работе котла ТЭН всегда скрывается под жидкостью, иначе нагревательный элемент быстро выйдет из строя. Для контроля температуры и давления внутри бака применяются датчики, передающие рабочие параметры в блок управления. Для обеспечения циркуляции теплоносителя в контуре, многие модели снабжены электрическим насосом.
Запуск в работу сопровождается резким скачком энергопотребления, т.к. одновременно включаются все ТЭНы. При достижении теплоносителем заданных параметров котел поддерживает температуру воды на постоянном уровне.
Индукционные котлы
Приборы данного вида используют эффект электромагнитной индукции. В катушку с заданным числом витков помещается металлический стержень. При этом образуются вихревые токи, вызывающие повышение температуры элемента. Сердечник нагревает циркулирующий теплоноситель.
Аппарат представляет собой цилиндр, по всей высоте которого встроена катушка индуктивности. Внутри располагается металлический сердечник. Свободное пространство заполнено теплоносителем. Для регулировки мощности применят тиристорные пускатели.
Индукционные установки отличаются надежностью и продолжительной эксплуатацией. КПД аппаратов достигает 99%. Использование в качестве теплоносителя обессоленной воды или антифриза избавляет потребителя от проблем с накипью.
Установки компактны, что позволяет монтировать приборы на стене помещения. Встречаются производительные аппараты, мощность которых достигает 60 кВт.
Электродные котлы
Работа этих установок основана на проводимости воды, содержащей соли металлов. Через теплоноситель пропускается ток, который вызывает ионизацию раствора. Заряженные частицы двигаются к электродам. За счет внутреннего сопротивления молекул жидкость начинает нагреваться.
Аппарат состоит из цилиндрического резервуара, внешняя часть которого покрыта изоляцией. Внутри установлен электрод, подключенный к фазе. Корпус присоединяется к нулевому кабелю. При подаче напряжения температура теплоносителя начинает резко возрастать.
Приборы, работающие на принципе ионизации раствора, отличаются компактными размерами и высокой надежностью. Мощные установки предназначены для подключения к 3-фазной электрической сети. Допускается последовательный монтаж нескольких котлов. Особенностью электродных генераторов является невозможность управления мощностью прибора. Аппарат способен работать только с полной производительностью. Регулировка температуры воды достигается отключением и включением устройства.
