Критерии выбора газового котла
Как вы заметили, энергонезависимые модели разных производителей по конструкции и характеристикам очень похожи. Практически все устанавливаются на парапет или пол, относятся к конвекционному типу, имеют механическое управление.
Одноконтурные модели отличаются тем, что нагревают теплоноситель только для одного контура – отопительного. Чтобы дополнительно подключить и ГВС, нужно приобретать двухконтурный котел или дополнительно устанавливать бойлер
В рейтинге две подгруппы: с открытой (ОКС) и закрытой (ЗКС) камерой сгорания. Для жилых домов предпочтительнее модели с ЗКС, так как процесс горения производится через коаксиальный дымоход, изолированно от воздуха в помещении.
Для монтажа моделей с ОКЗ необходима котельная с хорошо налаженной системой вентиляции.
При выборе модели также важно учитывать зависимость котла от стабильной подачи электроэнергии. Приборы, напичканные электроникой, во многом зависят от возможностей и качества электропитания
Из-за скачков напряжения сгорают платы управления, частенько изнашиваются и «вылетают» датчики. Поэтому для обеспечения стабильной работы придется использовать стабилизатор. Более надежными считаются котлы, функционирующие без подключения к электричеству.
Так перед покупкой необходимо обратить внимание на такие характеристики, как:
- мощность оборудования;
- расход газа;
- материал теплообменника;
- габариты котла.
Подробнее эти параметр мы рассмотрели в следующей фотоподборке:
Дизайн современного газового оборудования простой, без излишеств: чаще это конструкция прямоугольной формы белого или светло-серого цвета с блоком управления на видном месте.
При покупке рекомендуем проверить, насколько легко снимаются крышки для доступа к основным деталям – это необходимо для чистки и обслуживания.
Правила по установке газового котла
Устанавливать газовый котел независимый от электричества лучше в отдельных помещениях с хорошей системой вентиляции, а также обеспечивать приток воздуха туда. Так как из-за открытой камеры сгорания воздух постоянно «съедается» котлом. Продукты горения выводятся через дымоход.
Рис. 3 Расположение котла в доме
При установке настенного независимого газового котла монтируется коаксиальный дымоход, конструкция которого называется «труба в трубе». Коаксиальный дымоход подходит не для всех устройств и нужна рекомендация специалиста.
При надобности можно установить циркуляционный насос. Монтируют его через байпас. Возле него рекомендуется ставить краны: 1 на входе и 1 на выходе. Отдельно ставится кран на основную магистраль, который нужно перекрывать при работе насоса. При наличии таких кранов при надобности можно провести ремонт насоса, не сливая воду с системы. А перед насосом рекомендуется установить фильтр.
Есть определенные условия, которые нужно обязательно поддерживать:
- в котельной должна быть обязательно плюсовая температура;
- противопожарная безопасность. Стены в котельной должны быть оснащены не возгорающим материалом. Как правило, используются асбестовые или металлические листы.
- Первый запуск котла после установки должен проходить под присмотром специалиста.
Специалист должен также проконтролировать правильность установки дымохода. Необходимо чтобы он соответствовал мощности газового котла без электричества и нормам, которые устанавливают компетентные организации. Лучше чтобы для каждого отопительного прибора была отдельная труба. По стандарту дымоход должен быть прямым, если невозможно его сделать таким, то не должно быть больше 3 поворотов.
Длинна дымохода, должна составлять около 5 метров. Выбирать и устанавливать отопительный агрегат нужно в соответствии с давлением в газопроводе обычно оно составляет 1,270 МПа. В документации, которая прикладывается к прибору (паспорт), всегда указаны допустимые границы этого показателя. Иногда показатели давления газа в зимнее время снижаются. Зная такую особенность региона нужно соответственно делать выбор устройства без доступа к электроэнергии.
https://youtube.com/watch?v=whyv3CUO1mc
Может ли газовый котел работать без электричества? Такой вопрос часто возникает у владельцев частных домов, которым постоянно приходится сталкиваться со значительными счетами, касающимися оплаты электроэнергии, ведь помимо бытовых приборов и световых источников, за электрический котел порой приходится платить не так мало, как хотелось бы. Поэтому, целесообразно ознакомится с особенностями работы такой установки как газовый энергонезависимый котел.
…
Конструкция котла без электричества
Газовый котел независимый от электричества в своей комплектации имеет:
- 2 газовых горелки – запальная и основная;
- Камера сгорания – в таких устройствах она открыта, для лучшей тяги;
- Автоматика;
- Система безопасности котла – термодатчик, клапан обратной тяги (он нужен для регулировки работы дымохода);
- Теплообменник.
Система энергонезависимого газового котла должна иметь открытый расширительный бак, так как когда теплоноситель нагревается, то происходит расширение жидкости. И именно это способствует циркуляции теплоносителя. Но при расширении образуются излишки, которые поступают в этот бак.
Розжиг в таких газовых котлах происходит с помощью пьезоэлемента, который действует при нажатии кнопки. С его помощью разжигается запальная горелка, а уже от нее зажигается основная газовая горелка, благодаря которой нагревается теплообменник и поддерживается нужная температура жидкости.
Через некоторое время газ не поступает и горелка гаснет, после того как теплообменник остыл все повторяется.
Бытовые напольные энергонезависимые газовые котлы
Все основные функции и устройство, которое имеют напольные энергонезависимые газовые котлы, осуществляются в полностью автономном режиме. Для работы котельного оборудования, не требуется электричество. Энергонезависимые котлы, оптимальное решение для местности, где наблюдаются частые отключения электроэнергии.
Как работают энергонезависимые котлы на газе напольного типа
Принцип работы энергонезависимого котла, имеет несколько отличительных особенностей, оказывающих влияние на расход топлива, точность регулировочных настроек и т. д. Все узлы котельного оборудования, функционируют в полностью независимом от электричества режиме:
Автоматика – регулировки выполняются термомеханическими приборами. Для пуска и открытия газового клапана, используется термопара. При нагревании, вырабатывается низкопотенциальное напряжение достаточной мощности, чтобы удерживать шток клапана в открытом положении.
Температура нагрева регулируется термомеханическим клапаном. Внутри регулятора находится тонкий металлический стержень. При нагревании, сердцевина нагревается, и «иголка» перекрывает газовую форсунку.
Типы напольных энергонезависимых котлов
По своим техническим характеристикам, энергонезависимые котлы напольного типа, делят по мощности и количеству теплообменников или контуров. Существует классификация по основному предназначению, в зависимости от производительности:
Еще одно отличие теплогенераторов – тип теплообменника, точнее, материал из которого он изготовлен. Чугунные котлы, отличаются надежностью, длительным сроком эксплуатации, большим весом. Стальные аналоги, стоят в 1,5-2 раза дешевле, но имеют худшие теплотехнические характеристики.
Двухконтурные энергонезависимые
Напольный двухконтурный энергонезависимый газовый котел, предназначен для отопления и горячего водоснабжения. Первичный теплообменник, выполнен из конструкционной или нержавеющей стали. Змеевик, традиционно изготавливается из меди. Последнее поколение энергонезависимых котлов, в качестве вторичного теплообменника, стали использовать трубку из сплава алюминия.
Одноконтурные энергонезависимые
Напольный энергонезависимый одноконтурный газовый котел отопления, в отличие от аналогов с двумя теплообменниками, предназначен исключительно для обогрева жилых помещений. Данный тип отопительного оборудования, отличается максимальной производительностью. Если со временем появится потребность в горячей воде, к системе отопления подключают бойлер косвенного нагрева.
Как выбрать энергонезависимый котел на газе
После определения, какой котел лучше, одно или двухконтурный, потребуется выбрать производителя отопительного оборудования. Рейтинг по надежности, возглавляет немецкая техника, но ее популярность снижает непомерно высокая стоимость.
Достоинства и недостатки энергонезависимого котла на газе
Конечно, как и у любого другого отопительного оборудования, у энергонезависимых моделей есть свои положительные стороны и недостатки. Учитывая плюсы и минусы, можно свести ошибки при выборе подходящего котла к минимуму.
Стабильная работа независимо от внешних факторов.
Больший расход газа – интенсивность нагрева контролируется посредством замеров температуры теплоносителя. Термостатический клапан имеет большую погрешность.
Энергонезависимый котел – это оптимальный вариант для отопления помещений с большой площадью, особенно в местности, где существуют проблемы с электроснабжением. Оборудование простое в эксплуатации, стоит дешевле, ремонт, настройки, практически не требуются. Часто, данный вид оборудования, используют для отопления загородных домов, дачных домиков.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Лучшие известные производители и модели: характеристики и цены
Более надежными и эффективными считаются котлы иностранных производителей. Однако качество котлоагрегатов российского производства постоянно улучшается, а цены остаются все столь же доступными.
Напольные
Protherm Волк 16 KSO
Напольный энергонезависимый газовый котел мощностью 16 кВт. Учитывая невысокую стоимость, это один из лучших энергонезависимых газовых котлов для отопления частного дома. Отличается одним из самых высоких КПД – 92,5% при оптимальном для 16 кВт моделей расходе газа 1,9 куб. м/час. Имеет стабилизатор тяги, прост в монтаже и управлении (стандартные механические органы управления).
Владельцы отмечают практически бесшумную работу, за практику установки котлов, серьезных неисправностей не наблюдалось.
Protherm давно известна на рынке России надежностью своих котельных агрегатов. Напоминаем, что максимально допустимое давление в водяном контуре – 1 бар. Это значит, что котел можно использовать лишь в системах с естественной циркуляцией и открытым расширительным баком.
Protherm Медведь 20 TLO
Еще одна надежная модель словацкой фирмы Protherm мощностью 18 кВт. Обладает более низким КПД 90% при расходе газа 2,14 м3/час, может работать и на сжиженном газе. Отличается качественным чугунным теплообменником со всеми его преимуществами, отлично подходит для низкотемпературного режима отопления. На практике способен отапливать дома площадью вплоть до 210-220 м2. За практику установки проблем ни с конструкцией, ни с автоматикой не наблюдалось. Единственные недостатки – немалый вес в 90 кг и высокая цена.
Baxi SLIM EF 1.22
Мощный итальянский напольный котел мощностью 22 кВт с чугунным теплобменником, рассчитан на отопления дома площадью до 230-240 м2. Имеет менее высокие показатели эффективности (КПД 88%), но оборудован отличной автоматикой, обеспечивающей высокую безопасность (газ-контроль, защита от перегрева, имеется предохранительный клапан). Из бонусов – эстетический внешний вид и более приемлемая для мощных чугунных котлов цена.
Beretta Avtonom 18
Еще один известный в Европе итальянский энергонезависимый котел мощностью 18 кВт. Имеет литой чугунный теплообменник, по конструкции мало чем отличается от Baxi SLIM EF. Устройство котла все так же акцентировано на безопасность и более тихую в сравнении с предыдущими моделями работу (горелки разжигаются ровно и плавно). Модель обладает низким для мощности 18 кВт расходом газа – 1,94 м3/час при КПД целых 93%.
Известная проблема – выход из строя термопары спустя 8-12 лет эксплуатации, поэтому рекомендуется всегда иметь запасную деталь. Также котел требователен к обслуживанию и конструкции дымохода (иначе, при сильном ветре могут случится «задувы»). Однако при грамотном обустройстве и обслуживании работает стабильно, существуют примеры бесперебойной работы еще с 2006-2008 годов.
Siberia 11
Отличный и недорогой отечественный вариант для небольших частных домов площадью до 120 м2. Котел занимает почетные места в рейтингах энергонезависимых котлов прежде всего благодаря экономичности (расход газа – 1,18 м3/час) и КПД 90%. Имеет максимально простую, поэтому надежную конструкцию. Модели комплектуются известной и понятной автоматикой Evrosit, используемой на большинстве отечественных котлах.
Обзор газовых котлов Сиберия Одни из самых надежных среди отечественных котлоагрегатов
Парапетные (условно настенные)
ATON Compact 12,5Е
Парапетный энергонезависимый газовый котел мощностью 12,5 кВт с оптимальной эффективностью (КПД 90%) и невысоким расходом газа (1,39 куб. м/час). Отличается надежностью и долговечностью, тихой работой и крайне доступной стоимостью. На практике котел требователен к условиям эксплуатации и требует регулярной, желательно ежегодной, очистки дымохода.
Средняя цена: 17 000 рублей.
Лемакс Патриот-16
Отечественный котлоагрегат мощностью 16 кВт, отличающийся крайне экономичным для такой мощности расходом природного газа – 0,95 куб. м/час, однако при незначительно более низком КПД 87%. Котел имеет простую и надежную конструкцию, при грамотной установке и обслуживании не требует к себе внимания на протяжении как минимум нескольких лет. Благодаря относительно тихой работе подходит для установки на кухне.
Особенности монтажа

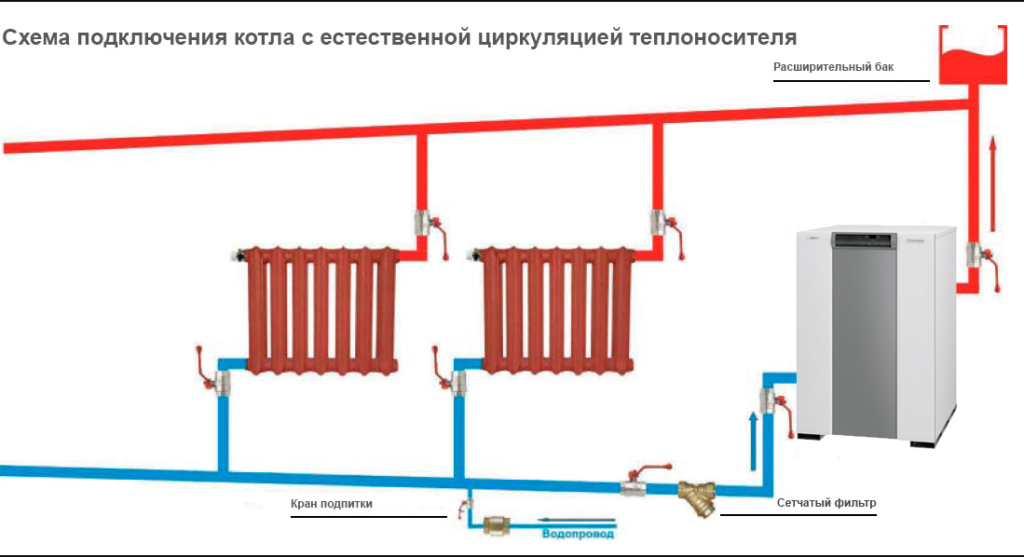

Газовые нагреватели, не потребляющие электроэнергию, функционируют в обычных гравитационных отопительных системах, у которых есть масса недостатков. Главные — недостаточная стабильность температуры в помещениях и большой расход топлива. Такова плата за автономную работу. Так как отсутствует принудительная циркуляция, такие котлы располагают в самых нижних точках отапливаемых зданий, чтобы вода поступала к месту подогрева.
Схема отопления, независимая от электричества, имеет особую разводку. Трубы должны быть большего диаметра, чем в случае с циркуляционными насосами. Расположение труб — с уклоном. Нужно стремиться к оптимальному числу ответвлений и поворотов, чтобы давление теплоносителя не снижалось ниже нормы. Обязательно наличие расширительной емкости: ее отсутствие может спровоцировать разрыв труб.

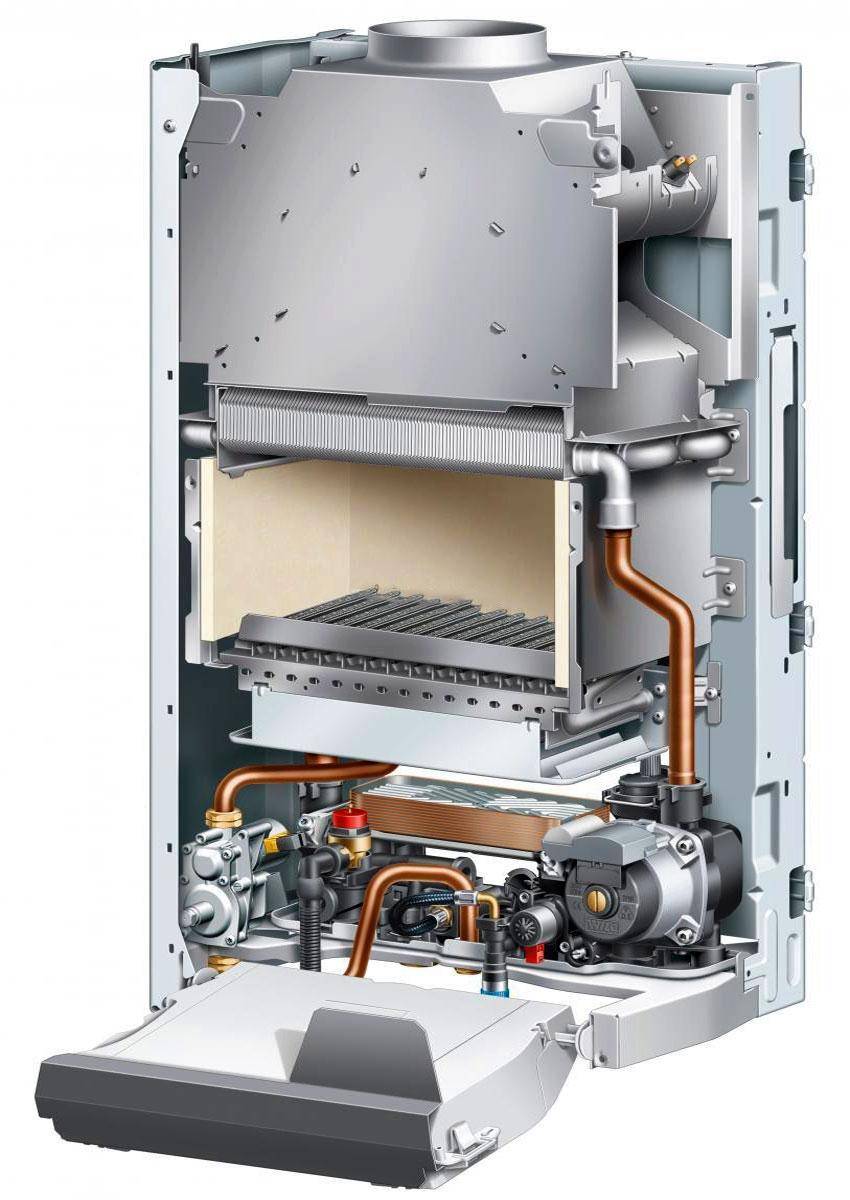

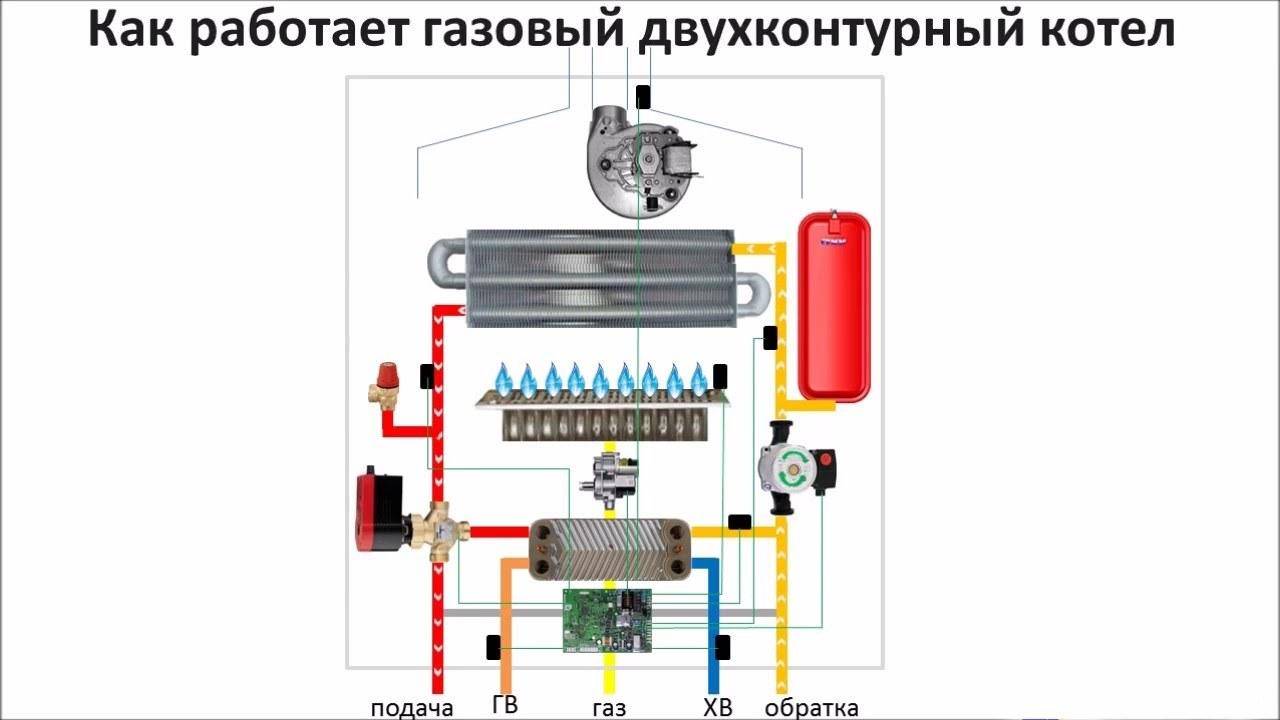

Устройство и принцип работы газовых котлов
В основе устройства газового котла лежит горелка, теплообменник, циркуляционный насос, блок автоматики, блок управления и система отведения отработанных продуктов горения.
Есть двухконтурные модели, которые содержат два насоса для циркуляции теплоносителя и отдельно ГВС.
Устройство работает следующим образом:
Газ через форсунки поступает в газовую горелку. После воздействия искры от пьезоэлемента или электророзжига топливо воспламеняется и нагревает теплообменник, через который с помощью электронасоса циркулирует жидкость и тем самым нагревает весь контур отопления. Отработанные газы принудительно или естественным путем поступают в классический или коаксиальный дымоход, в зависимости от типа камеры сгорания (открытая или закрытая).
В случае возникновения неисправности, встроенная система диагностики позволяет определить причину сбоя, выведет код ошибки на экран или загорится световой индикатор в зависимости от модели и производителя агрегата.
Система автоматики защищает котел от различных нештатных ситуаций. Например, перегрев или перемерзание, отсутствие подачи газа или тяги, отключение электричества или завоздушенность в контуре отопления.
Блок управления позволяет регулировать температуру нагрева теплоносителя или ГВС, в том числе по определенному запрограммированному графику. Имеет встроенный термометр и манометр. Некоторые современные модели совместимы с системой «Умный дом». Подробнее смотрите в видео
История обогревательных систем
Это знаменитые дома по технологии фахверк, технологичные теплые полы, всевозможные индивидуальные системы отопления, камины и обогреватели. А ведь начало всем системам для создания хорошего микроклимата и благоприятного температурного режима было положено в глубоком и мрачном первобытном времени. Первый костер, вокруг которого собралось племя, и был прародителем первого котла отопления. Дымящие и чадящие очаги требовали многочисленных дров, которые добывались в ближайших лесах с большими трудностями. В начале текущей эры люди стали применять отопление системы гипокауст — подогрев полов жилья за счет печного газа, проходящего через полости в подполе, что и сегодня весьма популярно в Китае и Корее.
конструктивное решение гипокауста
Европейцы в далеком средневековье обогревались по-своему. Они использовали древнеримскую систему, которая называлась “caminus” и являлась, по сути, открытым очагом. Не менее популярно было отапливаться при помощи курных печей или печей-каменок. Они были низко гигиеничными, продукт сгорания дров попадал в жилое помещение, затем вентилировалось через отверстие на крыше. Более приближенной к современным системам была русская методика получения нужной температуры в жилье. Именно она стала наиболее приемлемой в регионах нашего отечества, где большее время года характерно сильными морозами, метелями и дождями. Многочисленные внутристенные каналы позволяли делать хорошую циркуляцию раскаленного в печи воздуха по всему жилому терему и создавали комфортабельное тепло.
Система русской печи
Далее стали популярны шведские бездымные печи, но наиболее приближенным к современным энергонезависимым котлам были разновидности приспособлений российского горного инженера П.Г.Соболевского, что позволило отапливать квартиры в России еще в середине девятнадцатого века. Обогрев воды происходил за счет кухонной печи с котлом, а пар транспортировался по внутренним трубам.
Актуальность энергонезависимого оборудования
Напольный энергонезависимый газовый отопительный котел.
Газовые котлы энергонезависимые напольные и настенные можно использовать в следующих случаях:
- в жилой местности, где нет электроснабжения. Это могут быть удаленные населенные пункты или одиночные постройки;
- при частых перебоях в электроснабжении или скачках напряжения;
- для обогрева объектов, где используется автономное электропитание. В этом случае мощности подстанции или ее напряжения не хватает для нормального функционирования автоматики отопительного оборудования .
Энергонезависимые котлы отопления монтируются в систему с естественной циркуляцией теплоносителя, что позволяет достичь полной автономии от электроснабжения.
Какими могут быть газовые нагревательные элементы? Сегодня в продаже имеются следующие модели энергонезависимых нагревательных элементов:
- по способу монтажа: настенные и напольные;
- по механизму срабатывания системы безопасности: механические устройства и предохранители, работающие от напряжения термопары к газовой горелке;
- по наличию дополнительного теплообменника: энергонезависимый газовый котел двухконтурный и одноконтурный.
Кроме этого, выбор можно проводить по мощности и производительности агрегата, его весу и размерам. Двухконтурные приборы продаются либо с накопительными емкостями для горячей воды, либо подогревают ее проточным способом. Сегодня проводится градация оборудования, работающего на газу, согласно конструкционному материалу теплообменника. Он может быть чугунным, стальным, биметаллическим. В случае с проточным приготовлением горячей воды – второй змеевик в котле должен быть только медным.
Как известно, автоматические воздухоотводчики в системе отопления являются обязательным атрибутом герметичных контуров.
Причины, по которым может появиться утечка воды из системы отопления описаны здесь .
Принцип работы и устройство
Чтобы разобраться, почему такие модели являются электронезависимыми, нужно знать, что они оснащены 2 горелками – запальной и основной.
Для первой предусмотрен пьезорозжиг с помощью специального элемента, который срабатывает после нажатия на кнопку. При подаче газа в камеру возникает искра, воспламеняющая топливо. Затем включается основная горелка, задача которой – нагрев теплообменника. Она находится в рабочем состоянии, но только до тех пор, пока температура не достигнет нужного значения (его задают заранее).
Тогда подача топлива останавливается: основная горелка гаснет, вспомогательная (запальная) продолжает функционировать. Температура теплоносителя постепенно снижается. Возобновляется подача газа, и от запальной горелки зажигается основная. Процесс повторяется.
Некоторые модели подобного типа оснащены клапаном обратной тяги. Элемент повышает безопасность работы устройства. При наличии такой детали можно прекращать подачу газа, если тяга слабеет или отсутствует.
С точки зрения удобства использования нет разницы между энергонезависимыми и простыми котлами. Первые бывают оснащены микроконтроллерами и электронным блоком управления, но они работают от аккумулятора, который периодически легко меняют, не затрагивая при этом само устройство.
Циркуляция теплоносителя в таких агрегатах бывает только естественной (гравитационной). Также в котле имеются аккумулирующая емкость и теплообменник большого объема (на выбор). Двухконтурные модели оснащены встроенным бойлером: у напольных котлов его объем достигает 100 л и больше.
