Газовые горелки для печей

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

Простота конструкции, отсутствие подвижных частей.
Доступность для изготовления в домашних условиях.
Доступность в Сети хорошо просчитанных и точных чертежей.
Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
Необходимость электропитания для работы топливного насоса и воздушного компрессора.
Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что такое печь? Наверняка большинство людей сразу представит кирпичный аналог радиатора, работающее на дровах и предназначенное для отопления дома. Однако вместо привычных дров, печи вполне могут работать на газу, правда, для этого потребуется специальное устройство — газовая форсунка.

Правила безопасности при использовании горелок

Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами. При эксплуатации газового оборудования следует придерживаться следующих правил:. При эксплуатации газового оборудования следует придерживаться следующих правил:

При эксплуатации газового оборудования следует придерживаться следующих правил:

Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.

Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.

По возможности необходимо все же использовать газовые котлы или специальные печи, которые рассчитаны на работу с природным или сжиженным газом

Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:

соблюдение правил подключении газовой горелки;
соответствующая конструкция дымового канала, его качественная изоляция;
установка искрогасителя на верхушке дымохода.

Это минимальное количество требований для установки дутьевых газовых горелок.

Для атмосферных предъявляются дополнительные требования:

наличие регулируемой тяги;
обеспечение хорошей вентиляции;
объем помещения, в котором установлено газогорелочное устройство, от 12 м3.

В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Мини

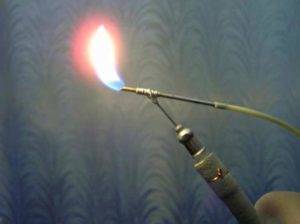

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней газ и воздух .

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

Снимают дверцу топки.
Размещают в топочном пространстве горелку.
Щиток укрепляют в рамке дверцы.
Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.

Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.

Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку

Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию

Характеристики и виды инжекционных горелок

От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.

Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.

Принцип действия горелок

В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.

В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.

Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.

Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.

При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.

Классификация горелок по основным признакам

Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.

Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.

Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала

Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.

При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.

Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.

Конструкция импульсной горелки

Она имеет более высокий КПД, по сравнению с естественными, более эффективна и сложна по конструкции. Топливная горелка состоит в основном из семи элементов:

Топливный насос, он подаёт в котёл топливо из бака (жидкое топливо) и оснащён регулятором давления, который возвращает излишек топлива, необходимый для сгорания.
Вентилятор, он обеспечивает процесс горения воздухом, необходимым для сжигания топлива.
Соленоидный клапан — это клапан, который работает автоматически. Он используется для подачи струи топлива в достаточном количестве для сжигания.
Сопла — это центральная часть горелки. Сопло позволяет очень тонко распылять топливо, чтобы способствовать его тщательному перемешиванию с воздухом, образуя топливовоздушную смесь для сжигания.
Топливный нагреватель, он позволяет сделать жидкое топливо, содержащееся в резервуаре, менее вязким, чтобы способствовать сгоранию. Эта начальная вязкость связана с температурой хранения в баке, а также с конкретными характеристиками топлива.
Электроды, они позволяют разжигать газовоздушную смесь для создания нужного пламени.
Головка сгорания, которая состоит из двух элементов. Кончик, который направляет пламя, и отражатель, удерживаемый пламя в печке.

Режим работы горелки можно разделить последовательно на этапы:

Предварительное зажигание. Включение вентилятора, который позволяет двигателю работать.
Розжиг. Открытие электромагнитного клапана, который направляет топливо в сопло.
Воспламенение. Создаётся искра, чтобы поддерживать стабильный факел горения.
Режим работы. Выключение запальник после стабилизации пламени.
Остановка. Закрытие электромагнитного клапана, выключение горелки и после 15 — 20 минут вентиляции топки с целью освобождения топочного пространства от взрывоопасных смесей, выключение вентилятора.

Газовые горелки для отопления

Неотъемлемой составляющей котлов являются газовые горелки для котлов отопления. Горелка представляет собой устройство для совмещения кислорода с топливом (газом), после чего данная смесь подается к выходному отверстию для дальнейшего ее сгорания с образованием огня. Они просты в использовании и имеют несложную конструкцию. Для розжига требуется очень мало времени, она не подвержена к самопроизвольным взрывам и очень тихо работает. Их используют на разном оборудовании – водогрейных колонках, тепловых генераторах, отопительных котлах, тепловых пушках (передвижные воздухонагреватели) и многом другом.

Горелки для газа могут эксплуатироваться на разном топливе: на природном и на сжиженном газе, который поставляется в специальных газовых баллонах. Их использование безопасно и экономически выгодно, особенно для частного сектора.

Горелки могут иметь различные режимы:

Одноступенчатые газовые горелки

Такие газовые горелки для котлов работают только в двух основных режимах: включена – выключена. Они предназначены для отопительных котлов с небольшим диапазоном мощности и могут работать только в одном его показателе. Автоматика оборудования приводит в действие горелку, когда температура в системе отопления понижается, и отключает ее после нагрева.

Данный тип устройства рекомендуют использовать с кислородом, который подается принудительно (надувной способ) и может быть вентиляторным, сменным или навесным. Возникающий шум от их работы можно приглушить звукоизолирующими кожухами или шумоглушителями. При использовании одноступенчатых горелок возможно использование различных газов:

Для отопления жилого дома используются одноступенчатые горелки разной мощности. Оборудование такой котельной не требует больших финансовых вложений. Также они могут разниться друг от друга различной модификацией:

Двухступенчатые газовые горелки

Они могут эксплуатироваться уже в более сложном режиме – на малой и предустановленной мощности – и имеют атмосферную горелку, которая работает гораздо тише одноступенчатой надувной.

Малая мощность позволяет запускать газовые горелки для отопления и работать в пониженном режиме. Это подходит к осенне-весеннему периоду, когда на улице еще тепло и не требуется усиленного обогрева помещения. Исходя из этого, стоимость двухступенчатой горелки несколько выше одноступенчатой, но в использовании она удобнее и дает больше возможностей в эксплуатации.

Модулируемые или плавно-двухступенчатые

Этот вариант подходит тем, кто хочет устроить систему отопления полностью независимую и автоматизированную, с регулированием, которое будет зависеть от климатических условий, а также экономичную, с низким расходом топлива. Такая система позволит программировать мощность и регулировать рабочий процесс устройства, что дает преимущества в использовании модульных приборов.

Газовые горелки для котлов отопления являются неотъемлемым элементом при монтаже котельной частного дома и его отопительной системы, поэтому к их выбору необходимо подходить правильно и обдуманно. Ведь от этого зависит функциональность отопительного оборудования и всей системы обогрева дома. Устанавливаться оборудование должно по всем правилам техники безопасности в специально отведенном для этого помещении квалифицированными специалистами.

Описание этапов работы

Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.

Технология самостоятельного изготовления предусматривает следующую последовательность:

основа устройства сопло изготавливается с помощью болгарки;
дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
к соплу приваривается колпачок, затем устанавливается пьезоэлемент.

Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.

Виды

Классификация ручных горелок на газовый баллон довольно обширная. У этих приспособлений бывает разное устройство, установка, пламя, а также техника, по которой они работают. В специализированных магазинах реализуется каталитическая, ювелирная, автоматическая, уличная, газокислородная, чугунная и многие другие виды устройств. Удобным в использовании считается приспособление «карандаш и плита». Довольно часто потребители отдают предпочтение профессиональной блочной, ацетиленовой, переносной, карманной, настольной, рычажной, модулируемой, компактной отопительной, беспламенной напольной газовой горелкам.

Туристические

Туристические горелки в настоящее время считаются довольно востребованными. Газовое приспособление используется для кемпинга и туризма. С его помощью готовят еду, разжигают костер. Горелке несвойственно выделение неприятных запахов и дыма. Для ее использования по назначению в ветреную погоду нужно отойти в укромное место. Туристическая горелка может фиксироваться на баллоне, подсоединяться к нему с боковой части, а также крепиться с помощью длинного шланга. На устойчивость данного приспособления оказывает влияние ширина баллона.

Резак

У газового резака Г-образная форма, он напоминает пистолет. Этот инструмент фиксируют к баллону, в результате чего получается узкопламенный факел. Из-за невысокой фактической мощности устройство не может применяться как настоящий резак, которым делят черный металл. Зачастую оно используется для прожигания алюминиевых консервных банок или аналогичных предметов. Резак относится к недорогим горелкам. Этим приспособлением часто нагревают трубы из пластика в месте изгиба и подогревают жало крупных паяльников. Большинство резаков оснащены пьезорозжигом. У них довольно высокий температурный показатель и узкий факел, поэтому агрегат способствует экономии горючего.

Паяльная лампа

Паяльные лампы довольно часто встречаются у домашних мастеров. Их насаживают непосредственно на баллон, в результате получая рассеянный вид пламени. Данными устройствами пользуются для равномерного нагревания заготовочного материала, обжига туш животных и птиц, дезинфекции ульев и клеток для питомцев. У данного вида горелки нет пьезорозжига, поэтому для ее использования стоит иметь при себе спички. В конструкции паяльной лампы предусмотрена длинная трубка, благодаря которой огонь не обжигает руки. Данная особенность также способствует длительной работе без перегрева устройства.

Бытовые

Бытовые горелки для отопления должны не только иметь прочную конструкцию, но и качественно выполнять свои задачи. В таких агрегатах газ хорошо смешивается с воздухом, надежно возгорается и целиком сгорает. Сегодня бытовые горелки характеризуются малой токсичностью сгорания. Атмосферные приспособления работают без необходимости в дутьевом вентиляторе. Вентиляторные варианты оснащены принудительной подачей воздуха, поэтому их часто применяют в котлах с закрытой системой сгорания.

Газовый паяльник

В отличие от газовых ламп, паяльники характеризуются меньшей универсальностью. Однако этот вид приспособления более удобен в работе. В данном устройстве не предусмотрен крепеж для фиксации к баллону. Ко всему прочему, газовый паяльник требуется регулярно заправлять аналогично обычной зажигалке. У паяльника имеется пара насадок, первая из которых создает пламя как у резака, а вторая имеет вид жала. Данная модель горелки довольно экономично расходует топливо. Таким устройством можно создать пламя для мангала или припой для укладки микросхемы. Газовые паяльники имеют вид карандаша, поэтому ими довольно удобно пользоваться.

Система защитной автоматики

Не сгоревшее топливо в банной печи иногда становится причиной взрыва газовоздушной смеси. Поэтому контролировать пламя работающей форсунки необходимо для вашей безопасности. Это можно делать визуально или при помощи автоматики с чувствительными к светоизлучению современными фотоэлементами.

Система защиты горелки автоматически обеспечивает такие функции:

регулирование мощности;
подачу топлива и воздуха;
полноту сгорания газа.

Надо учитывать увеличение габаритов модернизированной конструкции. Особенно при малых размерах помещения бани. Если размер устройства является для вас важным критерием, то для компактности всю автоматизацию можно разместить снаружи.

Можно добавить автоматические схемы работы с простыми элементами. Компактное размещение сэкономит полезную площадь небольшой бани

Для управления процессом горения можно использовать автоматическую установку заводского изготовления типа САБК-8-50С. Она обеспечивает высокий уровень безопасности благодаря четырем степеням защиты. Работа печного газового оборудования с таким устройством автоматически прекратится в случае возникновения опасного аварийного режима.
