Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Причины того, почему газовый котел не отключается

Газовые котлы работают по следующему принципу:

• пользователь ставит на терморегуляторе значение нужной температуры;
• котел начинает нагревать теплоноситель;
• когда нужные значения достигнуты, датчик подает сигнал плате управления, которая отключает агрегат;
• когда температура теплоносителя снижается, нагрев включается снова.

Но бывает, что котел набрал нужную температуру, но не отключается. Почему газовый котел работает без остановки? Специалисты говорят о ряде причин.

Не срабатывает температурный датчик

Температурные датчики установлены на подающей и обратной линии отопительной системы. Если хоть один из них сломался, то он не может подать сигнал о том, что необходимая температура достигнута. В результате газовый котел не отключается. Исправить ситуацию можно так:

• проверить работоспособность датчиков;
• осмотреть, правильно ли к ним подсоединена проводка;
• зачистить окисленные контакты;
• поменять сломанную деталь.

Низкая температура в обратной трубе

Теплоноситель быстро остывает в случае, если помещение плохо теплоизолировано или где-то в системе имеется утечка. При слабой теплоизоляции температура жидкости внутри системы быстро остывает. Котел, в свою очередь, пытается поддерживать нужную температуру — в итоге он работает постоянно и не отключается.

В этом случае требуется лучше утеплить свое жилье, тогда проблема исчезнет. Например, плохую теплоизоляцию крыши определяют по размеру сосулек – чем их больше, тем хуже теплоизоляция. Снег скапливается на крыше и активно тает под действием выходящего тепла.

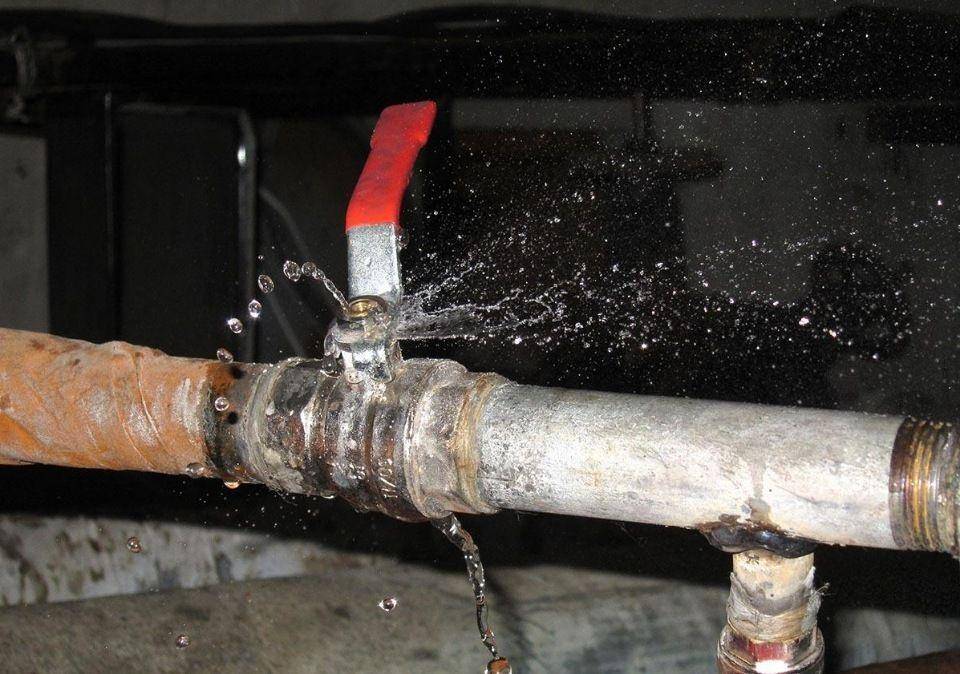

Также необходимо проверить систему отопления на наличие утечек. Если протечка была обнаружена, следует заменить проблемный элемент.

Теплоноситель медленно движется по трубам

Медленная циркуляция теплоносителя по системе обычно связана с засором фильтров. Нужно снять их и почистить от грязи.

Иногда причина кроется в работе циркуляционного насоса. Возможно, нужно увеличить скорость движения теплоносителя путем регулировки насоса.

Засор теплообменников

Если на входе в газовый котел не стоит фильтр, то постепенно в теплообменниках накапливаются отложения солей калия и магния, которые оседают во время нагрева. В этом случае теплообменник, нагреваясь, не может передать жидкости достаточно тепла, так как ему мешает толстый слой отложений. В результате теплоноситель не прогревается до нужной температуры и газовый котел работает без остановки.

Решается эта проблема очисткой засорившегося теплообменника. Обычный контур достаточно легко демонтировать и прочистить специальными реагентами.

Обратите внимание! Если у Вас газовый котел с битермическим теплообменником, то прочистить его Вам не удастся. Такой контур за счет своей сложной конструкции засоряется быстрее, чем обычный

Придется приобретать новый элемент и устанавливать его вместо старого.

Чтобы часто не чистить контуры от накипи, рекомендуется приобрести и установить магнитный фильтр, который будет препятствовать отложению солей.

Другие причины

Иногда причиной того, что газовый котел работает непрерывно, являются неправильные настройки. Возможно, на терморегуляторе установлен недостаточный показатель температуры для обогрева имеющейся площади. Тогда необходимо отрегулировать оптимальную температуру.

Если в Вашем агрегате установлена горелка модуляционного типа, следует убедиться, достаточно ли ее мощности для нагрева. Возможно, нужно перенастроить ее на более производительный уровень. Еще одной причиной может быть неисправный программатор наружного термостата. Следует проверить его работоспособность, заменить неисправные элементы.

Непрерывная работа газового котла иногда связана с ошибками в обвязке. Нужно проконтролировать правильность подключения всех узлов.

Самой серьезной причиной, которую самостоятельно устранить не удастся, является неисправность электронной платы управления. Ее диагностику и ремонт должен проводить только специалист сервисного центра.

Монтаж отопления в частном доме своими руками

Отопление частного дома, в первую очередь монтируют отопительный котел. Его устанавливают на подставку, отлитую из бетона, или на блок асбеста. Котел соединяют с дымоходом. Места соединения замазывают глиной. Глина, в отличие от цемента, не будет трескаться во время работы котла.

Газовый котел нельзя устанавливать в подвале.

После этого устанавливают отопительные радиаторы. Они должны обязательно располагаться внизу окон, чтобы теплый воздух от радиаторов преграждал путь холодному воздуху с улицы.

Установить радиатор достаточно легко. Он подвешивается на кронштейны, которые крепятся к стене дюбелями.

Несколько рекомендаций по установке радиатора:

• Перед установкой стену необходимо разметить карандашом. Все батареи в доме должны находиться на одном уровне и строго горизонтально, чтобы уклон не препятствовал прохождению теплоносителя.
• Радиатор устанавливают в упаковке. Распаковывают его только после окончания монтажа и проверки отопительной системы.
• Минимальное расстояние от радиатора до пола – 7 см, максимальное 15 см.
• Минимальное расстояние батареи от стены – 2 см.

После того, как установлены радиаторы, монтируют трубы, а вместе с ними следующие важные узлы.

1. Место для слива теплоносителя. Устанавливается между котлом и магистральным стояком. В самой нижней точке контура. Закрывается шаровым краном.
2. Расширительный бак устанавливают в самой высокой точке отопительной системы. Расстояние этой точки от котла должно быть около 3 м. Проток воды к баку также отсекают шаровым краном.
3. Тепловой насос устанавливается со стороны обратного тока воды. Циркуляция настраивается так, чтобы вода подавалась в котел.
4. Рекомендуют сделать участок труб, которые будут обходить насос и перекрыть этот участок шаровыми. Если насос выйдет из строя, то такой участок возьмет на себя нагрузку.
5. Шаровыми кранами необходимо отделить все самостоятельные элементы системы. Так при необходимости их будет легко демонтировать и заменить.
6. Если в системе используется не один стояк, то на разводках труб обязательно устанавливают балансировочные вентиля. С их помощью можно будет уравнять разницу гидравлических сопротивлений в разных ответвлениях системы.

Первый запуск системы проводят только в присутствии специалиста.

Плюсы и минусы газового отопления

Достоинствами отопления дома газом являются:

1. Цена самого газа. Она является наиболее адекватной исходя из трудозатрат на отопление.
2. Низкие потери. Газовое отопление гарантирует, что 80-90% вырабатываемого им тепла пойдёт на обогрев вашего дома, а не будет бесполезно расходоваться.
3. Несмотря на небольшой размер оборудования, оно способно отапливать большие помещения.
4. Агрегат бесшумен и не требует особого ухода. Система автономна и сама может поддерживать необходимую температуру, так что вам не придётся постоянно следить за ним.
5. От газового котла нет грязи.
6. Двухконтурные газовые котлы не только обогревают дом, но и поставляют горячую воду.
7. Газгольдеры, в которых содержится газ, считаются безопасными для человека.

Как видим, приобрести такую систему отопления вполне выгодно. Но нельзя забывать и о недостатках, которые есть у любого вида отопления.

Пожалуй, при приобретении котла не стоит забывать о том, что:

1. Автономность системы зачастую обеспечивается за счёт электроэнергии. Поэтому в случае её перебоев или неисправностей, работа котла прекратится, собьётся. Электричество создаёт тягу, необходимую наносам закрытого типа, отвечает за циркуляцию воды. Если его отключат, например, зимой, то велика вероятность застоя.
2. Автономность системы приобретается за немалые деньги, которые могут доходить до нескольких сотен тысяч.
3. Помещение должно быть проветриваемо, иметь дымоход. Это необходимо для вывода отработанных газов. Касается больше газовых агрегатов открытого типа
4. При приобретении газового отопления нужно придерживаться особенностей климата вашей местности. Суровые морозы не переживут котлы европейских марок, так как они не заточены под резкие перепады российских температур.
5. Изношенность горелки понижает КПД газового котла. Но это скорее не минус, а то, что следует иметь в виду.

Примерный расчет потребления газа

Для обеспечения 1 кВт тепловой энергии требуется 0,1 м3 газа в час. Для того, чтобы отопить помещение в 200 м2 потребуется котел с емкостью 20 кВт. Режим полной мощности такого котла потребляет: 20×0,1= 2 м3/час.

Итак, делим сезон отопления на два условных этапа: 3 очень холодных месяца и 3 холодных. Для удобства вычисления округлим число дней каждого периода до 100. Так на протяжении 100 дней котел будет функционировать на всю мощность и столько же на половину своей мощности или даже на четверть. Среднесуточный расход газа для первого периода будет составлять: 20×0,1×24=48 м3, а во втором 24 м3

Нередко истинный расход выходит меньше названного, поскольку в последние годы зимы уже не такие суровые, как раньше, и не требуют полной мощности работы котла. Наиболее выгодный вариант отопления — это подключение к магистрали природного газа. Но помните, что мы используем газ и на приготовление еды, и на подогрев воды, так что полученная цифра должна подвергаться корректировке в зависимости от случая и потребностей жильцов.

Правила выбора котла отопления

АГВ газовые котлы для частного дома различаются по ряду признаков:

1. По установке. В продаже есть напольные и настенные устройства. Настенные отличаются компактными размерами, сниженной мощностью. Напольный вариант – это массивное оборудование с высокой производительностью, применяется для отопления больших площадей.
2. Принцип работы агрегатов одинаковый, а вот тип поджига различается. Есть пьезоподжиг (энергонезависимый вид) и электронный вариант. При подаче топлива в горелку высекается искра, газ загорается и выделяет тепловую энергию для прогрева теплоносителя в сеть отопления или для раздачи ГВС.
3. Материал теплообменника. Выпускаются элементы из меди, чугуна и нержавеющей стали. Популярные стальные детали стоят недорого, обладают повышенной пластичностью, уберегающей конструкцию от появления трещин, но при этом сталь быстро ржавеет. Чугун – материал прочный, но тяжелый, потому теплообменники из чугуна встречаются редко и только в напольных котлах. Медные змеевики – это легкие и максимально прочные устройства, применяемые в напольных, настенных котлах. Стоит оборудование с медным змеевиком дорого, зато служит долго и отличается высоким КПД.
4. Количество контуров. В газовом котле может быть один или два контура. Одноконтурные агрегаты прогревают воду только для подачи в систему отопления, двухконтурные дополнительно работают на раздачу ГВС.

Какая лучше камера сгорания?

Рассматривая, как выбрать АОГВ для частного дома, важно разобраться с камерами сгорания. Горение газа осуществляется при подаче кислорода, забираемого с улицы или из помещения, где оборудование установлено

Если подача воздуха из котельной, приток называется естественным, для засасывания с улицы применяется вентилятор – подача принудительная, прибор становится энергозависимым.

Камеры сгорания в котлах могут быть двух типов:

• Закрытая. Подпитка кислородом осуществляется через зазор между спаренными трубами коаксиального дымохода, продукты сгорания выводятся по центральному каналу этого же дымохода. Агрегаты с закрытой камерой используются в помещениях любой площади. Котел устанавливается на внешнюю стену, труба выводится через эту же стену на улицу или через крышу.
• Открытая. В этом случае воздух закачивается из котельной посредством приточного клапана. Продукты сгорания выводятся через стандартный дымоход с круглым сечением дымового канала. Длина дымохода от 5 метров, чтобы формировалась достаточная тяга для отвода продуктов горения и обеспечивалась нормальная подача кислорода. Плюс применения открытой камеры горения в энергонезависимости котла – тут нет насоса, потому электричество для запуска агрегата в работу не требуется.

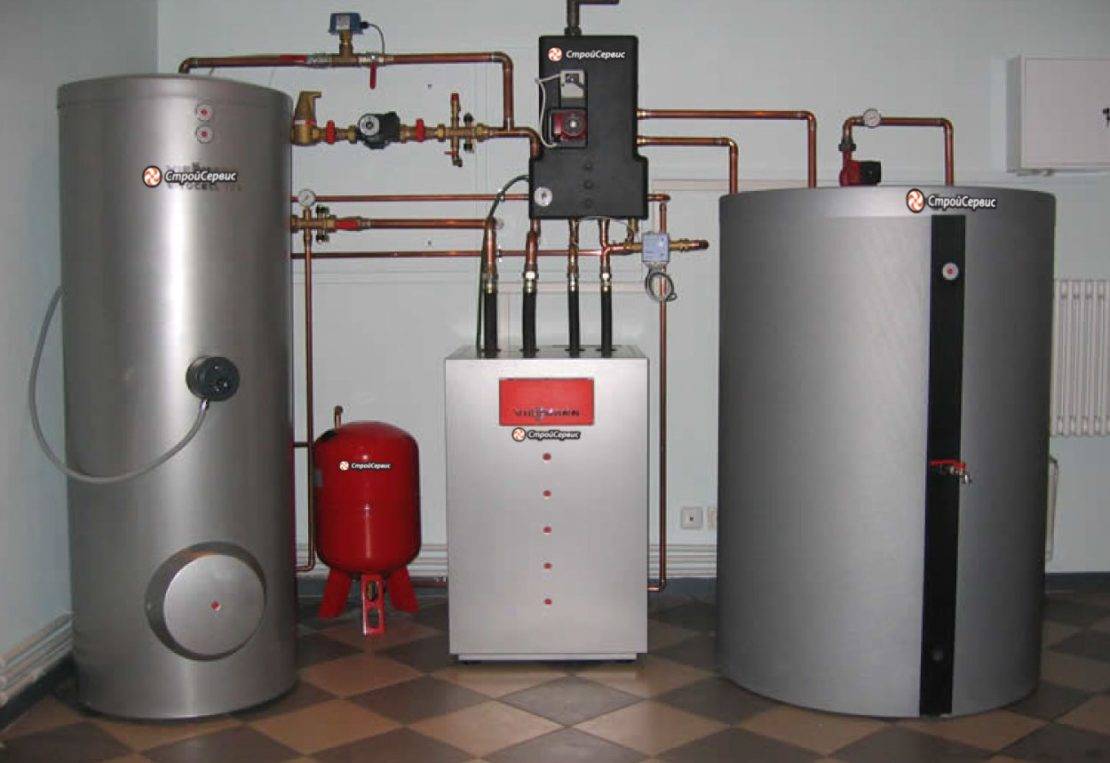

Схема формирования водяного отопления с газовым котлом

Система газового отопления в частном доме с водяным теплоносителем состоит из основных и вспомогательных элементов:

• водонагревательный одно-, двухконтурный котел;
• полипропиленовых или металлических труб, фитингов;
• байпасов, с помощью которых осуществляется отключение отдельных батарей от сети;
• радиаторов из чугуна, биметалла, алюминия, стали;
• расширительного бака;
• контролирующей и запорной арматуры.

Система безопасности есть на каждом газовом котле, и состоит из электромагнитного клапана, термопары, соединенных проводами между собой. Если модуль работает нормально, спай термопары нагревается запальником, по обмотке электроклапана транспортируется электроток, поддерживая клапан в открытом положении. Если термопара остынет, электромагнитный клапан перекроет подачу газа.

По схеме присоединения батарей газовая система отопления частного дома может быть одно-, двухтрубной:

1. В однотрубной сети трубопровод один, подключение батарей последовательное, поэтому в крайний по схеме радиатор теплоноситель подается уже остывшим. Проблему нагрева батареи решает увеличение количества секций или монтаж двухтрубной сети.
2. В двухтрубной магистрали в каждый радиатор присоединяется 2 трубы – одна на подачу, вторая – на обратку. Плюс в равномерности прогрева каждого радиатора, вне зависимости от степени удаления от котла и возможность установки режима прогрева на радиаторах. Минус в увеличенном расходе материалов – все элементы и детали кроме котла придется покупать в двойном количестве.

Основные особенности и различия:

• По типу циркуляции различается сеть с гравитационной и принудительной циркуляцией. В первом случае вода течет самотеком, для чего трубы выкладываются с определенным уклоном в сторону магистрали обратки, во втором применяется насос циркуляционный. Минус принудительной сети – энергозависимость, плюс в увеличенном КПД – теплоноситель циркулирует с большей интенсивностью, потому комнаты прогреваются быстрее.
• Если применяется двух и более контурная система отопления с газовым котлом, схема дополняется гидрострелкой. Это устройство предупредит перепады давления в магистрали и убережет оборудование от гидроударов.
• Расширительный бак может быть открытым и герметичным. Если сеть самотечная, хватит открытого бака, для принудительной циркуляции теплоносителя подходит только герметичное устройство.

Отсутствие насоса и других энергозависимых приборов делает сеть отопления автономной. Это обеспечивает стабильность работы при отключении электричества, но сниженную эффективность магистрали. Важный минус – теплоноситель в крайние радиаторы из стали или чугуна будет поступать охлажденным, поэтому необходимо нивелировать неравномерность прогрева дополнительными секциями.

Есть вариант формирования комбинированной сети, где циркуляционный насос врезается в магистраль через байпас и подключается при необходимости быстрого прогрева помещения. Как только воздух в комнате нагревается, насос выключается, и теплоноситель продолжает циркулировать самотеком. Такой вариант удобен небольшими дополнительными расходами на электроэнергию, но снижением затрат на энергоносители за счет оперативного прогрева комнаты.

Напольный или настенный?

Ошибка №17
Однозначного ответа что лучше, здесь не существует.

На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.

При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.

То ли еще будет

Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.

хорошие напольные котлы очень дорогие

При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.

они более надежны и долговечны (особенно чугунные)

у них простая автоматика + есть энергонезависимые модели

напольные берут для реально больших домов

Настенные покупают:

в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета

из-за умной электроники

Один раз грамотно все настроил и неделями не подходишь к прибору.

Процесс проектирования газового отопления для частного дома

Процесс проектирования газового отопления для частного дома – дело серьезное и важное для последующего поддержания комфортной температуры в помещении. Ответственный и продуманный подход позволит жить в теплом помещении, получая максимальную отдачу от теплоносителя по приемлемой стоимости

Рассмотрим основные схемы и типы разводки для выбора оптимального варианта.

Схема отопительной системы

Выделяют две схемы отопительной системы по принципу циркуляции – самотечную, или естественную, и принудительную. Каждая из этих схем работает на любой разводке, что позволяет их применять в различных условиях эксплуатации.

Самотечная система работает за счет движения теплоносителя под физическим воздействием повышения температуры и различной плотности холодной и подогретой воды: горячая вода по стояку поступает к вышестоящему радиатору второго этажа, отдает тепло и под воздействием законов физики опускается к радиатору первого этажа, отдает оставшееся тепло, и уже значительно остывшая вода направляется в котел на подогрев. Данная схема проста, но имеет особенности:

• ее установка предпочтительна в доме, где два и более этажа;
• стояки должны располагаться вертикально;
• для стояка нужна труба диаметром не менее 3,2 см, а диаметр других труб системы – от 2 см, причем больший диаметр обеспечит лучшую циркуляцию теплоносителя.

Кроме того, следует учесть, что при одинаковой площади обогрева самотечная система потребует объема воды, примерно троекратно превышающего объем воды, необходимый для обеспечения работы принудительной схемы за счет применения труб большого сечения.

В некоторых случаях вода при перегреве котла может чрезмерно нагреться и сильно повредить соединительные пластиковые трубы, во избежание этого рекомендуется устанавливать трубы из металла, стоимость которых значительно выше пластиковых. Главные достоинства этой схемы – высокая инертность естественной системы (погасший котел не является помехой дальнейшей циркуляции горячей воды, которая будет отдавать тепло, и температура помещения будет медленно понижаться в течение длительного времени), а также полноценная работа системы без электроэнергии.

Схема принудительной циркуляции включает специальный насос, который устанавливают возле котла на обратной подаче воды, чтобы его составляющие не испортились от горячего теплоносителя. Данная система не требует определенных правил монтажа, выбора уклона и определенного диаметра труб, встроенное нагнетающее устройство мощностью от 100 Вт практически бесшумно подает теплоноситель во все радиаторы помещения, обогревая его, при этом требует значительно меньшего расхода газа на обогрев воды по сравнению с самотечной схемой. Система принудительной циркуляции более компактна в исполнении, однако она энергозависима и перестает функционировать при отсутствии электроэнергии.

Типы разводки

Для частных домов применяются два типа разводки:

• однотрубная разводка представляет собой проектировку и установку одной трубы, которая будет поставлять воду в радиатор и отводить ее далее по системе, постепенно обогревая все здание. Такой вариант отопления применим для небольших домов с малым количеством комнат, поскольку каждый последующий радиатор прогревается хуже предыдущего: горячий теплоноситель существенно охлаждается в процессе работы, и последняя батарея часто бывает еле теплой. Данная система должна иметь качественные радиаторы, потому что выход из строя одного не дает функционировать следующим. Эта разводка проста, и ее монтаж возможно осуществить самостоятельно, но следует учитывать, что в последних комнатах температура будет гораздо ниже, чем в тех, где поступает максимально нагретая вода.
• двухтрубная – представляет собой разводку, в которой одна труба подает нагретый теплоноситель во все радиаторы домовладения, а отводящая труба принимает остывшую воду и поставляет ее в котел на подогрев. Предусмотрев установку кранов при монтаже всех радиаторов, возможно их индивидуальное отключение без остановки работы всей системы, а также регулирование и установка определенной температуры в каждой комнате дома. Данная разводка обеспечивает равномерный обогрев всех радиаторов, однако требует профессиональной установки и большого количества расходных материалов при ее монтаже.
