Нормативная документация

Газовое оборудование

Прежде чем принимать окончательное решение об установке довольно дорогостоящего оборудования, нужно внимательно изучить официальные документы. Это нормативы, которые регламентируют порядок использования газовых котлов населением.

Они имеют общее название «Строительные нормы и правила» (СНиП), содержат общие правила и конкретные чёткие требования для желающих обустроить домовые котельные.

Главные профильные СНиПы, где можно найти всю интересующую информацию, собраны в таблице:

Номер СНиПа	Название	Регламентируют
31-02-2001	Дома жилые одноквартирные	Требования к характеристикам эксплуатации и безопасности
41-01-2003	Отопление, вентиляция и кондиционирование	Установку и использование отопительных систем
21-01-97*	Пожарная безопасность зданий и сооружений	Правила противопожарной защиты помещений
42-01-2002	Газораспределительные системы	Проектирование сетей газораспределения

Инфракрасный потолочный обогреватель с терморегулятором – современные технологии в вашем доме (Цены) +Отзывы

Металлопластик для газа

Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.

Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.

Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.

Документация по установке газового отопительного оборудования

Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.

Котельная в нежилом помещении

Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.

Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.

Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих

При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной

Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.

Важно, чтобы все технические условия были соблюдены

Проект установки газового котла

Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.

Проект для установки оборудования

Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.

Процесс установки газового котла

Когда проект отдается на согласование, к нему прилагаются следующие документы:

Технический паспорт приобретенного котла и его инструкция по эксплуатации.
Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
Результаты экспертизы, что оборудование соответствует всем нормам безопасности.

Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.

Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.

Без соответствующей документации, котел в эксплуатацию не введут, проект не согласуют

Дымоход – важная составляющая отопительной системы

О дымоходах нужно рассказать подробнее, так как от их правильной работы зависит не только эффективность оборудования, но и ваша безопасность. Системы вентиляции также оборудуются строго по нормативным документам. К ним предъявляют следующие требования:

Запрещено соединять вентиляционные каналы и дымоходные, так как продукты горения газа будут поступать в помещение и могут нанести серьезный вред здоровью человека.

В котельной обязательно предусматривается приточная вентиляция – не важно, если котел работает с коаксиальной трубой. Забор воздуха можно организовать через нижнюю часть наружной стены, в виде вмонтированной металлической решетки, либо входной двери

Размер приточного окна нужно сделать не меньше, чем 1/30 площади всей котельной. Например, котельная у вас 5 квадратов. Делим это значение на 30 и получаем 16 см² – можно, конечно, и больше. Также есть привязка размера к мощности котла – 88 мм² на каждый киловатт, если забор воздуха осуществляется прямиком с улицы, и 300 – если из соседних помещений.

Дымоходная труба должна быть установлена максимально близко к котлу.
Диаметр трубы дымохода не допускается использовать меньший, чем выходной патрубок на котле – это серьезно уменьшает тягу.
Нужно избегать поворотов дымохода на 90 градусов. Всего поворотов должно быть не более 3-х.
Дымоходы могут изготавливаться из разных материалов — в приоритете керамические и из углеродистой стали.
Высота и прочие параметры дымохода, влияющие на качество тяги, должны строго соответствовать всем нормам. На рисунке показаны соотношения высоты выступа над кровлей разных типов. Соблюдение этих правил нужны для того, чтобы труба не попала в область ветрового подпора.

Если крыша плоская, выходящий дымоход в пике, не считая зонта, должен быть выше нее на 50 см. Если установлен парапет по периметру, от отсчитываем высоту от него.
Если труба проходит через скат, на высоту влияет ее удаленность от конька крыши. Если отступ составляет менее 1,5 м то дымоход делается выше конька на те же 50 см. Если от 1,5 до 3 м – делается с ним вровень. При больших значениях сохраняют уклон в 10 градусов – вспоминаем правила геометрии.

Что делать, если диаметр газопровода не совпадает с патрубком котла?

Иногда вход на котле с диаметром газопровода может не совпадать. Например, газовый патрубок напольного котла «Навьен» исполнен под 1/2″, а труба газопровода — 3/4″. Можно ли подключить аппарат используя сильфонную подводку ДУ-15 1/2″, а не 3/4″? Такой переход допустим, так как он местный и не оказывает значительного сопротивления.

Современный частный дом, и тем более квартиру в многоквартирном доме, не возможно себе представить без газового оборудования. Это может быть и плита, и нагревательный котел, и отопительный котел, и другие бытовые приборы.

Подача газа в дом или квартиру осуществляется по системе трубопроводов, а от нее к каждому отдельному потребителю по средствам гибкой подводки. Гибкая подводка для газа может быть выполнена сразу в нескольких вариантах.

Как устанавливать двухконтурный газовый котёл в частном доме

03 мая/
admin /
popecham

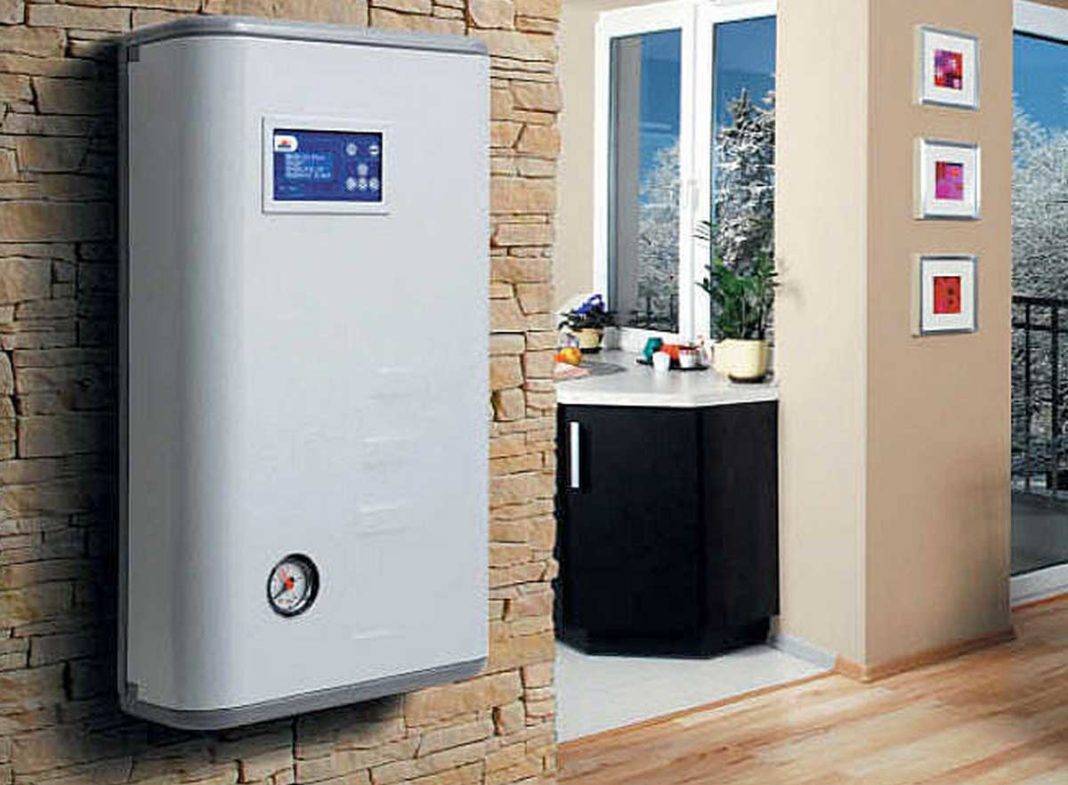

Разновидности газового оборудования Двухконтурный газовый котел отопления в частном доме станет не только залогом поступления тепла, но и пользования горячей водой. Различают два основных типа этого оборудования: проточный котел и с бойлером. Схема их функционирования базируется на количестве используемой горячей воды.

Удобство двухконтурного котла заключается в быстром нагреве воды. Например, за минуту такой котел нагревает 6 л воды до 37 градусов.

Монтаж проточного газового котла осуществляется, когда расход воды, нагретой до 30ºС, не превышает 15 л/мин. Котел, оснащенный встроенным бойлером, обеспечивает постоянное наличие горячей воды в размере минимум 50 л.

Система отопления.

В зависимости от способа отвода сгорающего газа двухконтурный котел может быть:

дымоходным (вывод продуктов сгорания в трубу);
конденсационным (удаление конденсата в герметичный дымоход);
турбированным (в дымоходе используется вентилятор).

Также существует подразделение котлов на напольные и настенные изделия. Многие отдают предпочтение последним. Во-первых, применение настенного газового котла считается более удобным как в частном доме, так и в квартире. Он может подключаться к термостатам. Во-вторых, котел оборудован всеми элементами системы отопления:

расширительным баком;
топкой;
насосом для циркуляции воздуха;
защитной арматурой;
электронным блоком управления.

Основными преимуществами использования настенного котла отопления являются:

экономичность потребления топлива;
простота монтажа (благодаря небольшой массе и компактности) и обслуживания;
бесшумная работа (достигается за счет гидравлической системы);
возможность соединения с другими внешними устройствами;
монтаж в любом месте дома или за го пределами.

Нормативные требования к монтажу газовых отопительных котлов

Если производитель не указал правила и технологию установки в паспорте, то монтаж газовых котлов отопления осуществляется на базе нормативов, регламентированных СНиП 42-101-2003 в пункте 6,23, где говорится, что:

Устанавливать котел разрешается на стенках, оформленных несгораемым покрытием. Зазор между стенкой и нагревателем должен быть равен 2 см.
В качестве несгораемого материала разрешается использовать асбестовые листы 3-х миллиметровой толщины. Сверху асбестовый слой следует покрыть еще листовой сталью.
В качестве защиты может выступать и штукатурка, нанесенная на стену, толщиной, равной 3 см. Тогда и зазор между котлом и стеной нужно увеличить на 0,5 см, то есть он должен быть равен 3 см.
Площадь несгораемого материала на стенке должна превышать величину нагревателя. Расстояние от кола должно быть равно 10 см со всех сторон кроме верха, в этой части площадь должна составлять 70 см.
Поскольку асбест признан небезопасным для здоровья, его разрешается заменить на другой. Хорошей альтернативой может служить толстый лист картона и минеральная вата. Несгораемым материалом может выступать облицовочная плитка из керамики – клеевая прослойка и керамика вполне соответствуют требованиям противопожарной безопасности.

Устанавливать газовую конструкцию нужно согласно четко установленным правилам в отношении боковых стенок. Если боковая стенка окажется в числе негорючих, то зазор между ней и котлом должен быть равен 10 см. От горючих поверхностей – 25 см. Дополнительную защиту при этом сооружать не обязательно.

Если производится монтаж газовых котлов на полу (напольные газовые нагреватели), то половое покрытие тоже должно быть устелено негорючим материалом. На деревянных покрытиях сооружается специальный несгораемый подиум с параметрами огнеустойчивости, соответствующими предельной грани, равной 45 минутам. Это может быть строительный кирпич либо толстая плитка для пола из керамики. Ее следует укладывать поверх асбестового слоя, который уложен на листах из стали. Величина негорючего постамента больше, чем параметры котла, как минимум на 10 см.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

расширительного бака;
нагревателя горячей воды для бытовых нужд;
емкостного или скоростного разделителя;
распределительной гребенки;
не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

цемент и песок;
лопату;
емкость для приготовления раствора;
дрель;
молоток;
болты и гвозди;
деревянную окантовку;
трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Как заполнить открытую систему?

В котлах с открытым типом происходит естественная циркуляция воды, давления нет. В верхней части конструкции устанавливают расширительный бачок, в него выходит излишек жидкости, которая образуется вследствие расширения из-за нагрева. В емкость спускают воздух из системы обогрева. Заливается ресурс, который распространяется по коммуникациям.

Очередность заполнения:

необходимо снять с бачка крышку;
влить носитель тепла через шланг, из ведра, нужно проверять уровень по специальному индикатору;
спустить воздух, добавить теплоноситель до нужного уровня;
включить оборудование.

В заполнении бачка котла открытого типа нет ничего сложного, но нужно действовать слаженно, осторожно. Приборы открытого типа. Приборы открытого типа

Приборы открытого типа

Требования, которые необходимо учитывать при работе с газовыми трубопроводами

Прежде чем провести газ к плите и котлу, необходимо выяснить, какие особенности следует учитывать при проведении данного вида работ.

Как правило, газ не отличается по своему давлению от атмосферного. Однако типичный избыток газа в трубе может составлять 0,005 МПа или 0,05 атмосфер.

Поскольку ни газ, ни его пропано-бутановая смесь не являются химически агрессивными веществами

, они не становятся причиной появления коррозии стальных трубопроводов.

Кроме этого, минимальная вязкость газа позволяет осуществлять его транспортировку по трубе, имеющей небольшой внутренний диаметр. Поэтому вполне возможно установить трубу, диаметр которой не превышает 1/2 дюйма.

При этом необходимо помнить, что чаще всего при установке газовых котлов, имеющих высокие показатели мощности, используются трубы с большим сечением. Как правило, рекомендуемые параметры указываются в инструкции, которой сопровождается любое газовое оборудование.

Газопроводы должны быть полностью герметичны.

Это относится и к местам соединения труб. Утечка газа, в отличие от утечки водопроводной воды, — очень серьёзная проблема, которая может привести к возгоранию или взрыву.

Инструкция по установке газовых котлов

Настенные газовые нагреватели с небольшой мощностью допускается устанавливать в кухонных помещениях, если они соответствуют нормативам. В них уже имеется газовая магистраль, от которой работает плита, есть водопровод; к тому же большинство кухонь облицовано керамической плиткой, что соответствует требованиям противопожарной безопасности. Чуть больше проблем с установкой напольного нагревателя.

Установка котла на стену:

Облицовывается стена негорючим материалом, если это потребуется, устанавливаются крепежи с зазором, равным 4,5 см от поверхности стен до котла.
Нагреватель подготавливается к установке сильным напором воды нужно очистить входные трубки, которые могут остаться после сборки.
На трубе, обеспечивающей подачу воды, устанавливаются фильтры и запорная арматура – до фильтра и после него.
Монтируется дымоход.
Проверяется тяга, в случаях ее ухудшения автоматика котла прекратит подачу топлива.
Производится врезка в магистраль газоснабжения при помощи специального сгона и трубы из стали.
После врезки котел подсоединяется к электропитанию, желательно его подключить к автоматическому устройству, защищающему его от возможных перегрузок и перебоев в сети.

Установка напольных газовых котлов:

Перед установкой нужно соорудить прочный негорючий постамент.
Устанавливают котел на подиум, следят за тем, чтобы он стоял ровно. Можно для этих целей использовать строительный уровень.
Установку подсоединяют к трубе дымохода, проверяют наличие тяги.
Соединяют нагреватель с отопительной системой дома.
Двухконтурный тип котла присоединяют к водопроводу.
Проводится врезка нагревателя в трубу магистрали газоснабжения.

Особенности эксплуатации газовых котлов

Особенности эксплуатации газового котла

Эксплуатация отопительных котлов на основе природного газа в частных домах практически не отличается от правил, действующих на других объектах. Так, не допускается повышенный уровень влажности в помещениях, где располагается котел, чтобы обеспечить постоянное рассеивание паров газа и других веществ.

Теплообменник будет функционировать с большей производительностью, если его оборудовать фильтром грубой очистки. Это приспособление защитит систему от попадания мусора и пыли.

Перед тем, как подключать котел с началом холодов, рекомендуется провести работы по техобслуживанию оборудования.

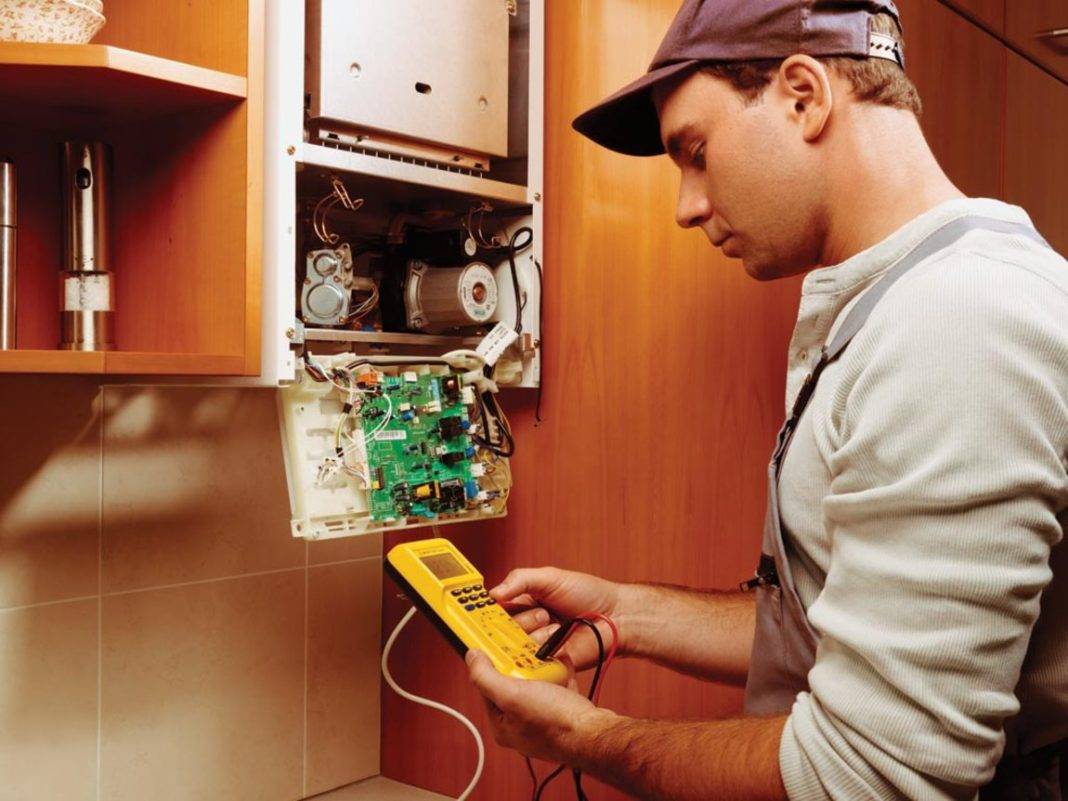

Техобслуживание

Техническое обслуживание котлов

Процесс периодического обслуживания отопительной системы и газового котла заключается в следующих мероприятиях:

проверка исправного состояния дымохода и вентиляционной системы;
очищение и промывка фильтров;
промывка всей системы с применением моющего средства;
чистка горелки котла;
определение изношенности, ремонт и замена деталей оборудования при необходимости;
проверка герметичности соединений перед пуском газа.

Чем тщательнее и внимательнее будет проводиться обслуживание, тем менее вероятность возникновения аварийных ситуаций и несчастных случаев. При правильной эксплуатации газовые котлы в системе отопления будут служить долгие годы, обеспечивая дом теплом.

Когда лучше использовать полиэтиленовые трубы?

Если планируется уложить газопровод в грунт, то в этом случае не обойтись без полиэтиленовых труб. Стальные трубы в данном случае — не самый лучший вариант, так как, уложенные в землю, они оказываются уязвимыми для коррозийных процессов.

В теории для выполнения газовой подводки можно использовать как сшитый, так и обычный полиэтилен. Тем не менее, сшитый полиэтилен практически не используется, так как нет выгоды от того, что он более прочен и термоустойчив. А вот цена его выше, если сравнивать его с обычным полиэтиленом низкого давления.

В магазине определить трубы из полиэтилена, которые можно использовать для подводки газа, достаточно просто. По всей их длине наносится жёлтая линия.

Стоит отметить, что на газовых подводках не используются компрессионные фитинги из полиэтилена. Их механическая прочность ограничена, а полностью исключать вероятность того, что на газовую трубу не будут оказываться никакие внешние воздействия, не стоит.

Не подойдут и гильзовые соединения, для выполнения которых используются либо уплотнители из резины, либо клей. Чаще всего подобный способ применяют, когда необходимо соединить ПВХ-трубы, предназначенные для канализации. Для газа они не подойдут, поскольку не гарантируют полную герметичность.

Остаётся лишь использовать три вида фитингов:

латунные, которые обеспечивают и герметичность, и механическую прочность;
фитинги под сварку, которые соединяются паяльником на низких температурах (рекомендуется установить температуру в 240 градусов Цельсия);
электросварные, на которые уже нанесены спирали, предназначенные для оплавки контактных поверхностей. Они дорогие, но могут гарантировать соединение высокого качества.
