Как сделать сухой затвор самостоятельно?
Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.
- Пластиковый шарик нужно разместить на отверстие стока.
- После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
- Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.
Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.
Монтаж обратных клапанов
Установка обратных клапанов не представляет особых сложностей и по силам любому технически неподготовленному пользователю. Для правильного монтажа самое главное – строгое соблюдение горизонтального положения прибора.
Если требуется установить обратный клапан на канализацию 50 мм, поступают следующим образом:
- Обычно 50 мм трубопровод имеет небольшое количество раструбных соединений и часто проходит сквозь стены, в которых фиксируется штукатурным или цементно-песчаным раствором. Конечно, проще будет использовать клапан с отводами для компрессионного подключения, помещаемое в разрез трубы, но такие клапаны, как правило импортного производства и стоят очень дорого по сравнению с отечественными, если у вас есть клапан с компрессионными отводами, вы счастливчик, просто разрезаете трубу и вставляете клапан обжав его муфтами. Но на нашем рынке продаются в основном обычные канализационные клапаны 50 мм, у которых, с одной стороны обычный раструб 50 мм, а с другой стороны гладкий конец для входа в раструб трубы..
- Клапан лучше монтировать на стадии строительства канализационной системы, тогда не будет проблем с резкой трубы, сразу подбираете трубы нужной длины и ставите клапан по принципу монтажа всех раструбных канализационных труб. Но если система уже рабочая, а клапан нужен, то понадобится еще и муфта, чтобы с ее помощью подключить клапан. Чтобы установить обратный клапан для канализации 50 мм ножовкой по металлу или дереву с мелким зубом вырезают трубный фрагмент на горизонтальном участке на 1,5 – 2 см меньше длины самого клапана.
- Затем раструбный конец клапана надевают на гладкую часть трубы, а гладкий конец вставляют в раструб канализационной муфты, которая в свою очередь надевается на гладкий конец трубы и регулируют длину стыка так, чтобы стык был примерно посередине муфты.
Основные преимущества
Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:
- такое устройство не нуждается в частых проверках;
- благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
- полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
- такие приборы являются очень удобными и компактными;
- обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
- регулируют передвижение среды в системе;
- имеют неплохую резистентность к засорам;
- их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
- исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
- обладают отличными показателями шумоизоляции.
- очень долговечны.
Такие затворы, в отличие от водных, можно устанавливать горизонтально
Принцип работы и конструктивное устройство разных видов обратных клапанов
Принцип функционирования любого обратного клапана – пропускать рабочую среду в одном направлении и предотвращать ее перемещение в противоположном. Для реализации этой задачи используются разные запорные механизмы – клапаны, шары, поворотные диски. В канализационном клапане запирающим элементом служит полимерный или металлопластиковый диск.
Он размещается и подвешивается на стенку перпендикулярно проходному каналу и соответственно потоку рабочей среды.
При движении жидкости в прямом направлении она давит на свободно подвешенный диск, он отклоняется, и стоки беспрепятственно проходят под ним.
Если произошел засор, жидкость наполняет трубы, движется в противоположном направлении, и давит на диск с другой стороны. В результате он упирается в боковые стенки корпуса и перекрывает проходной канал.
Рис. 4 Клапанные затворы на 110 мм – внутреннее устройство
Горизонтальные для канализации 110 мм
Трубы полипропиленовые или ПВХ для внутренней канализации серого цвета 50, 110 мм и трубы для наружной канализации из ПВХ или НПВХ рыжего цвета с наружным диаметром 110 мм являются основными при прокладке внутридомовых и наружных канализационных сетей в загородных домах.
Из аналогичных материалов (ПВХ, НПВХ, реже полипропилена ПП) выполняют и обратные клапаны, основные узлы которых:
- Пластиковый разборный корпус с двумя отводами – прямым диаметром 110 мм и раструбовым с внутренним уплотнительным кольцом. Это позволяет помещать клапан в разрыв безнапорной канализации, легко подсоединять его к трубам с аналогичными по размерам и конструктивному устройству отводами. Второй частью корпуса является съемная крышка, которая прикручивается к нему винтами через герметизирующую прокладку.
- Дисковый затвор. Легкий затвор в виде диска подвешивают в верхней части корпуса, обычно его исполняют из пластика, иногда встречаются комбинированные варианты с каркасом из нержавейки. Дисковую заслонку для обеспечения герметизации снабжают кольцевым уплотнителем по периметру. Некоторые модели оснащают двумя запорными дисками.
- Стопорная ручка или рычаг. Практически каждый горизонтальный клапан оснащен запорной системой для принудительного перекрывания проходного канала. При опускании ручки или повороте рычага происходит фиксация заслонки в неподвижном положении, что препятствует движению рабочей среды через корпусной канал.
Автоматического действия
На сегодня, производителями предлагаются обратные клапаны, оснащенные достаточно мощным электродвигателем.
Такое автоматизированное оборудование, работающее от электросети с напряжением 220 вольт, отличается надежностью и удобством эксплуатации (устройство фекального насоса с измельчителем описано в этой статье).
Для некоторых современных моделей, характерно, наличие небольших аккумуляторных батарей, делающих работу бесперебойной даже при временном отсутствии подачи электричества.
Запирающий элемент внутри клапанной системы открывается полностью, что предотвращает появление грязевых бортиков, препятствующих полноценному закрытию заслонки.
Включение звуковой и световой сигнализации своевременно оповещает о любых сбоях в работе системы канализации.
Kessel Обратный клапан Staufix DN 100 71100
ОБРАТНЫЕ КЛАПАНЫ KESSEL
Обратные клапаны KESSEL применяются в коттеджном строительстве для защиты системы внутренней канализации от подтопления паводковыми водами, а так же при переполнении септика или засора в сети наружной канализации.
Обратный клапан изготовлен из пластика ABS, который имеет высокую термостойкость и повышенную механическую прочность.
Направление фекальных стоков указано стрелкой на раструбном входе клапана.
Обратный клапан защитит Ваш дом в случае пересыхания канализации.
ПРИМЕРЫ УСТАНОВКИ ОБРАТНЫХ КЛАПАНОВ:
Обратные клапаны KESSEL устанавливаются горизонтально как на канализационных выпусках из здания, так и перед санитарно-техническими приборами для предотвращения возможности затопления.
ПРИМЕРЫ УСТАНОВКИ ОБРАТНЫХ КЛАПАНОВ:
Обратные клапаны KESSEL устанавливаются горизонтально как на канализационных выпусках из здания, так и перед санитарно-техническими приборами для предотвращения возможности затопления.
внутри помещения в свободно лежащей трубе
ОСНОВНЫЕ ПРЕИМУЩЕСТВА ОБРАТНЫХ КЛАПАНОВ KESSEL
ОБСЛУЖИВАНИЕ БЕЗ ИНСТРУМЕНТОВ
Для лёгкого доступа к механической заслонке обратного клапана используется съемная крышка. Эта же крышка используется для обслуживания обратного клапана во время его работы, а также для прочистки горизонтального участка сети от клапана до приемного колодца наружной канализационной сети в случае его засорения.
Никакой ржавчины, потому что все части изготовлены из пластика.
ПРОВЕРКА ГЕРМЕТИЧНОСТИ БЕЗ ВСПОМОГАТЕЛЬНЫХ СРЕДСТВ
Тест на проверку герметичности проводится без демонтажа обратного клапана — нужно просто отвинтить запорный винт и навинтить сервисную воронку.
ИДЕАЛЬНЫ В СЛУЧАЕ РЕМОНТА
При использовании обратных клапанов Kessel перепад между подводом и отводом минимальный.
К очистной трубе добавляются дополнительные комплектующие детали в необходимой конфигурации.
ОБРАТНЫЕ КЛАПАНЫ KESSEL
Двойной обратный клапан
Для бесфекальных сточных вод, из пластика. Два автоматически закрывающихся клапана, один из них аварийный, закрываемый вручную.
Источник
Назначение
Канализационные системы, с которыми сталкивается рядовой потребитель, можно условно разбить на индивидуальные и коммунальные многоквартирных домов.
В частных домах, лишенных доступа к централизованной канализационной магистрали, стоки отводят в септики, а затем в дренажные колодцы или на фильтрационные поля. При этом всю трубопроводную магистраль можно разбить на два участка – вертикальный стояк внутри дома и горизонтальный отрезок снаружи под землей.
В коммунальных квартирах потребитель имеет дело только с вертикальным стояком, проходящим через все этажи. Далее стояковый трубопровод переходит в горизонтальный участок, по которому сточные воды отправляются в централизованную канализацию.
Причинами засора любой канализации служит нарушение правил пользования системой потребителями, которые сбрасывают в нее посторонние предметы и материалы. Ими могут служить средства личной гигиены, тряпье, крупногабаритные пищевые отходы.

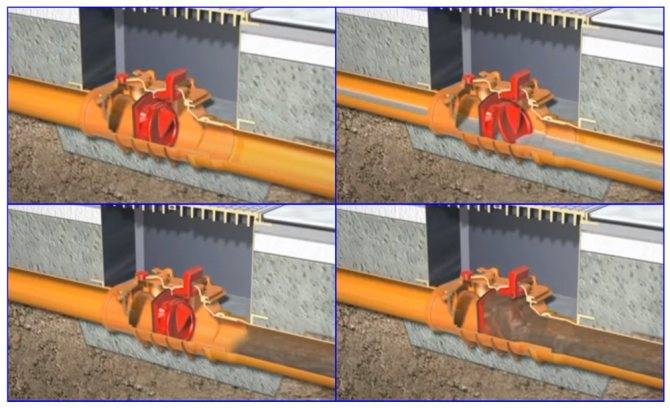

Рис. 2 Принцип работы обратного клапанного затвора
