Инструкции по изготовлению индукционного нагревателя для отопления дома и нагрева металла из сварочного инвертора

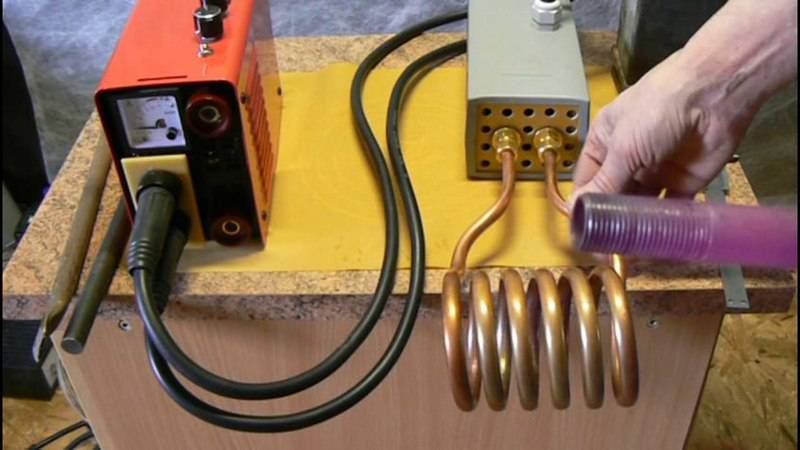

Индукционная печь из сварочного инвертора – приспособление для плавки металла и для нагрева теплоносителя в системе отопления

Идея использования такой индукционной установки в качестве плавильной печи металла во многом позволяет применить ее и в качестве котла отопления для небольшого помещения.

Преимуществом такого применения является:

• В отличие от плавки металла при наличии постоянно циркулирующего теплоносителя система не подвергается перегреву;
• Постоянная вибрация в электромагнитном поле не позволяет оседать на стенках нагревательной камеры отложениям, сужающим просвет;
• Принципиально схема без резьбовых соединений с прокладками и муфтами исключает возможность протечек;
• Установка практически бесшумна в отличие от других типов отопительных котлов;
• Сама установка без традиционных ТЭН-ов, имеет больший ресурс работы и высокую надежность;
• Нет выбросов продуктов сгорания, риск отравления продуктами горения топлива сведен к нулю.

Практическая составляющая процесса создания оборудования для обогрева помещения при помощи индукционной печи из инверторного сварочного аппарата состоит из следующих шагов.

• Для изготовления корпуса подбирается пластиковая труба с толстыми стенками и предназначенную, для использования в трубопроводах с высокой температурой и под высоким давлением;
• Для того чтобы металлический наполнитель постоянно находится в полости нагревателя изготавливаются две крышки с сеткой, чтобы через нее не вываливался наполнитель.
• В качестве наполнителя подбирается стальная проволока диаметром 5-8 мм, и режется кусочками длиной 50-70 мм.
• Отрезками проволоки заполняется корпус трубы и подсоединяется к системе.

Принцип работы этого устройства состоит в следующем:

• Индуктор из медной проволоки диаметром 2-3 мм с 90 – 110 витками устанавливается снаружи корпуса из пластиковой трубы;
• Корпус заполняется теплоносителем;
• При включении инвертора ток поступает на индуктор;
• В спирали индуктора образуются вихревые потоки, которые начинают воздействовать на кристаллическую решетку металла внутри корпуса;
• Отрезки металлической проволоки начинают нагреваться и нагревать теплоноситель;
• Поток теплоносителя после нагревания начинает движение, нагретый теплоноситель замещается холодным.

Такая принципиальная схема системы отопления на индукционном нагревательном элементе в практическом исполнении имеет один существенный недостаток – теплоноситель должен постоянно проталкиваться напором. Для этого в систему должен быть обязательно включен циркуляционный насос. Кроме того, рекомендуется установить и дополнительно датчик температуры это позволит контролировать теплоноситель и защитить котел от перегрева.

Конструирование электронагревателя

Чтобы начать создание индукционного нагревателя своими руками, необходимо подготовить детали:

1. Корпус устройства –труба из полимера диаметром 50 мм, которая должна выдерживать высокие температуры.
2. Нагреваемый элемент – проволока из нержавеющего металла.
3. Держатель для кусков проволоки – металлическая сетка с маленькими отверстиями.
4. Составляющая индуктора – проволока из меди.
5. Прибор для подачи воды – циркуляционный насос.
6. Устройство для контроля температуры – терморегулятор.
7. Подключение к отоплению – шаровые краны и переходники.
8. Кусачки.

Принципиальная схема, использующая принцип последовательного резонанса

Нюансы

1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

Принцип работы

Нагревательный элемент представлен набором трёх элементов:

1. Нагревательный элемент – трубка (обычно металлическая или полимерная). Находится в индукторном элементе. Внутри него имеется теплоноситель.
2. Генератор переменного тока (альтернатор) увеличивает показатели частоты бытовой сети (делает их выше стандарта в 50 Гц).
3. Индуктор – медная цилиндрическая катушка из проволоки, являющаяся генератором электромагнитного поля.

Принцип конструирования нагревателя ТВЧ

Теория применения индукционных нагревателей значительно опережала практику по той причине, что использование устройств с низкой частотой не приносило бы адекватной пользы. Однако после решения проблемы о выработке высокой частоты магнитного поля, индукционные элементы стали широко использоваться. Чтобы понять, как сделать индукционный нагреватель, сначала нужно рассмотреть, как он работает. Принципы работы довольно прост:

1. Генератор оперирует токами высокой частоты (ТВЧ). В индуктор передаётся высокочастотный ток из генератора.
2. Катушка принимает ток. Она является преобразователем, так как на выходе получается уже электромагнитное поле.
3. Повышается температура нагревательного элемента, благодаря вихревым потокам, возникающим от смены вектора поля. Энергия передаётся практически без потерь.
4. Также нагревается теплоноситель, расположенный внутри трубы, а энергия передаётся в систему отопления.

Рекомендуем! Магнитные уголки для сварки — разновидности и особенности применения

Рекомендации по изготовлению

Изготовить индукционный нагреватель своими руками, рабочая схема которого приведена ниже, будет очень просто. Работы по его изготовлению не займут много времени, как и не потребуется больших финансовых вложений

Приступая к изготовлению прибора, стоит уделить внимание нескольким моментам:

По своей конструкции прибор является мультивибратором высокой мощности

Сопротивление позволяет избежать перегрева полупроводниковых приборов и его подбору следует уделить повышенное внимание. Индуктор представляет собой спираль, состоящую из медной проволоки с требуемым количеством витков

Так как транзисторы быстро выходят из строя от перегрева, устанавливать их необходимо на радиаторы особой конструкции. Использование сварочного инвертора позволит снизить стоимость самодельного устройства, но также можно применять и трехфазный трансформатор. Ниже приведена простейшая схема индукционного нагревателя металла. Своими руками такой прибор собрать можно достаточно быстро.

Он представляет собой трансформатор с двумя обмотками:

• Первый контур необходим для преобразования электроэнергии в вихревые токи.
• Вторая обмотка позволяет передавать преобразованную энергию теплоносителю.

В качестве корпуса можно использовать кусок пластиковой трубы, толщина стенок которой составляет не менее трех миллиметров. При этом его диаметр должен быть больше в сравнении с трубами отопления. Длина корпуса определяется в каждом конкретном случае индивидуально, но чаще всего достаточно около одного метра. Внутренний диаметр трубы находится в диапазоне от 50 до 80 мм. После этого трубу необходимо обмотать медной проволокой, а количество витков должно составлять около 90.

Для установки индукционного нагрева предстоит выполнить следующие действия:

• Полимерная труба фиксируется.
• Торцы сердечника необходимо обрезать, оставив при этом около 10 см в запасе для изготовления отводов.
• К нижнему отводу крепится уголок для подключения обратки, если прибор будет монтироваться в отопительный котел.
• Предварительно нарубленная на отрезки длиной в 50 мм медная проволока засыпается в трубу, которая затем с двух сторон закрывается сеткой.
• Устанавливается защитный контур прибора.
• Нагреватель подключается к источнику питания, после чего сердечник необходимо заполнить водой.

Нюансы

1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

Несколько слов о безопасности

Самодельные индукционные котлы обычно не снабжены системами контроля и защиты, что делает их небезопасными. Поэтому перед включением агрегата необходимо убедиться, что полость корпуса заполнена жидким теплоносителем.

Если полимерный корпус нагревателя будет подвергаться постоянному нагреву без омывания теплоносителем, он просто расплавится, иногда это приводит не только к деформации нагревателя, но и к его полному повреждению.

Агрегаты этого типа часто используют для раскаливания и плавки металлов. Высокие температуры, получаемые от индукционного нагревателя, требуют внимательного отношения к вопросам безопасности

Опасным может быть и выпадение раскаленного металлического наполнителя из расплавившегося корпуса. В этом случае придется почти полностью демонтировать устройство и сделать для него новый нагревательный элемент.

Подключение к электропитанию следует выполнять по отдельному кабелю, проведенному от щитка. Разумеется, необходимо тщательно закрыть изоляцией все контакты. Инвертор сварочного аппарата также необходимо заземлить, это важный момент для обеспечения безопасности.

При этом понадобится кабель сечением не менее четырех миллиметров. Некоторые специалисты рекомендуют отдать предпочтение шестимиллиметровому кабелю. Чтобы предотвратить перегрев самодельного индукционного нагревателя из-за отсутствия в системе воды, рекомендуется установить на входе в нагреватель клапан избыточного давления.

Индукционный нагревательный прибор занимает относительно немного места, но его нужно разместить на определенном расстоянии от потолка, стен, мебели и т.п.

Самодельное устройство этого типа, не снабженное специальными средствами защиты, это потенциально опасный объект, который требует постоянного контроля. Поэтому стоит потратить немного больше денег, но приобрести необходимые устройства.

При этом не помешает оценить затраты, возможно, покупка готового индукционного котла обойдется не намного дороже. Промышленные устройства обычно снабжены всей необходимой защитой.

Особенности и пошаговая технология изготовления еще одного варианта самодельного индукционного котла для системы отопления приведены здесь.

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

1. По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
2. Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
3. КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
4. При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
5. Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

1. Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
2. Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
3. Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Разновидности индукционных котлов

Существуют следующие разновидности нагревательных котлов индукционного типа, обозначаемые как по принципу действия, так и по марке производителя:

• SAV – разновидность и одновременно торговая марка котлов нового поколения мощностью от 2,5 до 100 кВт, с 2007 г. выпускаемых российской компанией ЗАО НПК «ИНЭРА»;
• ВИН — аббревиатура является не только сокращением названия вида индукционных устройств (вихревые индукционные нагреватели), но и запатентованным названием котлов, производимых ижевской компанией «Альтернативная энергия».

Индукционные обогреватели SAV

Эксплуатация агрегатов SAV не требуют использования инвертора, на индуктор подаётся ток частотой 50 Гц. Индуцированное первичной обмоткой электромагнитное поле вызывает образование вихревых потоков во вторичной обмотке, роль которой в котлах данного типа выполняет участок замкнутого контура труб с теплоносителем. Данный участок трубы – вторичная обмотка интенсивно нагревается под воздействием токов Фуко и передаёт тепло теплоносителю, принудительно циркулирующему в системе отопления с помощью циркуляционного насоса.

Устройство отопительной системы выполняется с использованием радиаторов или лабиринтовым способом, напоминающим плинтусовый обогрев, чтобы увеличить общую площадь наружной поверхности (теплоотдачи) труб — контур отопления, как минимум, не должен быть минимальным по протяжённости.

Котлы SAV производятся под напряжение в 220V и 380V. В качестве теплоносителя в них используется вода (в чистом виде или с противозамерзающими присадками), а также антифриз. Выход агрегата на полную мощность работы занимает порядка 5-20 минут (в зависимости от объёма теплоносителя), КПД нагревателей таких устройств составляет минимум 98%. Для эффективного обогрева помещения площадью до 30 м кв. достаточно индукционного устройства мощностью в 2,5 кВт, покупка которого в комплекте с системами автоматики и управления обойдётся приблизительно в 30 тыс. руб.

ВИН-агрегаты отопления

Котлы данного типа более совершенны по принципу действия и конструкции, что, естественно, отражается на их стоимости. Для работы ВИН-устройств необходим инвертор – устройство повышения частоты входящего тока. Ток высокой частоты вызывает образование электромагнитного поля высокой напряжённости, которое, в свою очередь, обуславливает возникновение более мощных вихревых токов во вторичной обмотке. Кроме того, теплообменник и корпус котла изготавливаются из ферромагнитных сплавов, имеющих собственное магнитное поле. Результатом всех этих процессов является большая интенсивность нагрева теплообменника и, естественно, теплоносителя.

ВИН-агрегата мощностью в 3 КВт достаточно для отопления помещения площадью 35-40 м кв. (в зависимости от климатических условий и качества теплоизоляции наружных строительных конструкций).

ВИН-агрегаты вследствие большей производительности могут использоваться не только в системах отопления жилья, но и для горячего водоснабжения. Для этого в контур теплоносителя врезают дополнительные накопительные резервуары, оборудованные защитной автоматикой, ёмкость которых рассчитывается в зависимости от количества точек горячего водозабора. Горячей водой эти ёмкости обеспечиваются путём её циркуляции в системе с прямоточным нагревом индукционным обогревателем.

Особенности индукционных нагревателей EasyTherm

1. 3(три) режима нагрева: температурный, временной и температурно-временной. (Температурно-временной режим позволяет одновременно контролировать нагреваемую деталь по температуре и времени, исключая возможность разрушения детали в результате локального перегрева)
2. Возможность нагрева деталей диаметром от 10 мм до 5 м, массой от 0,1 кг до 10 тонн
3. Возможность нагрева подшипников с уплотнениями, смазанных подшипников, подшипников с защитной шайбой и т.п.
4. Возможность нагрева деталей до 400 °С!
5. Возможность как ручного, так и дистанционного управления
6. Нагреватель можно изготовить особой формы, что позволит равномерно прогревать по всей поверхности детали сложной конфигурации, не приводя к их короблению или локальному непрогреву
7. Наличие функции автоматического размагничивания по завершению процесса нагрева
8. Возможность непрерывной работы без использования дополнительного охлаждения
9. Гарантийный срок индукционных нагревателей EasyTherm — 3 года !!!

Основными преимуществами индукционных нагревателей по сравнению с традиционными методами нагрева деталей являются высокая скорость нагрева (позволяет экономить время при нагреве), простота в использовании, постоянный контроль в процессе нагрева, а также экологичность и безопасность процесса.

Недостатки традиционных методов нагрева

Шаг 2: Схема инвертора

Это схема для инвертора. Схема на самом деле не такая сложная. Инвертированный и неинвертированный драйвер повышает или понижает напряжение 15В, чтобы настроить переменный сигнал в трансформаторе (GDT). Этот трансформатор изолирует чипы от мосфетов. Диод на выходе мосфета действует для ограничения пиков, а резистор минимизирует колебания.

Конденсатор C1 поглощает любые проявления постоянного тока. В идеале, вам нужны самые быстрые перепады напряжения на цепи, так как они уменьшают нагрев. Резистор замедляет их, что кажется нелогичным. Однако если сигнал не угасает, вы получаете перегрузки и колебания, которые разрушают мосфеты. Больше информации можно получить из схемы демпфера.

Диоды D3 и D4 помогают защитить МОП-транзисторы от обратных токов. C1 и C2 обеспечивают незамкнутые линии для проходящего тока во время переключения. T2 — это трансформатор тока, благодаря которому драйвер, о котором мы поговорим далее, получает обратный сигнал от тока на выходе.

Этапы сборки нагревателя

Изготовить простейший индукционный нагреватель металла своими руками не составит особого труда. Для такой работы потребуются следующие инструменты:

1. Радиоэлементы.
2. Мини-дрель.
3. Текстолитовые платы.
4. Паяльник и припой.
5. Химические реагенты для пайки.
6. Термопаста.

Из используемых компонентов самыми дорогими являются мощные силовые транзисторы, которых необходимо установить по меньшей мере два. Для такой работы подойдут IRFP 150, IRFP260 или IRFP460.

Изготовить колебательный контур водонагревателя можно при помощи керамических конденсаторов напряжением в 1600 Вольт и ёмкостью 0,1 mF. Для образования в катушке переменного тока с высокой мощностью потребуется использовать не менее 7 таких конденсаторов на 12 В.

В процессе работы полевые транзисторы могут сильно нагреваться. Без использования качественных алюминиевых радиаторов они расплавятся буквально через несколько секунд после подачи напряжения на трансформатор. Теплоотводы и радиаторы ставят на транзисторы через термопасту, в противном случае эффективность охлаждения будет не слишком высока.

Также потребуется приобрести два резистора емкостью 10 кОм и мощностью приблизительно 0,25 Вт, один резистор мощностью 2 Ватт ёмкостью 440 Ом. Понадобится использовать два стабилитрона с напряжением в 15 Вольт. Оптимальная их мощность — не меньше 2 Ватт. К силовым проводам, которые подводят напряжение к катушке, устанавливают стандартный дроссель.

https://youtube.com/watch?v=jKv1uLAqJKU

Электроснабжение нагревателя выполняется за счет блока питания с напряжением 12-40 Вольт и мощностью не более 500 Вт. Можно использовать автомобильные аккумуляторы или блок питания от старого компьютера.

Печатную плату изготавливают по схеме, которая позволяет реализовать преобразование стандартного тока в мощный и высокочастотный. При больших амплитудах напряжения изготовленный самостоятельно нагреватель будет стабильно работать, потребляя минимум электроэнергии и обеспечивая качественный нагрев. Конденсаторы устанавливаются на печатной плате параллельно, образуя с катушкой колебательный контур.

Выполняется пробный запуск, во время которого следят за отсутствием коротких замыканий у обмоток пружины. При наличии замыканий и соприкосновения витков катушки друг с другом транзисторы моментально выйдут из строя, а изготовленный своими руками индукторный нагреватель потребует дорогостоящего ремонта.

Внутри индукционной катушки можно установить через изоляцию корпус теплообменника, внутри которого будет циркулировать нагреваемая жидкость. Благодаря высокой эффективности технология индукционного нагрева даже при минимальном расходе электричества обеспечивает выделение большого количества тепловой энергии, что позволяет качественно обогревать помещение.

Теплообменник изготавливают из трубы с диаметром в 20 миллиметров, которая сделана из нержавеющей стали. На такую трубу нанизывают одну или несколько индукционных спиралей, при этом металлические элементы не должны соприкасаться с витками улитки, которая находится под напряжением. При показателях мощности в 2 кВт эффективности такого прибора будет достаточно для обеспечения проточного нагрева жидкости с ее последующим использованием в технических целях или для обогрева помещения.

Индукционные нагреватели — это перспективная технология, которая сегодня активно используется при изготовлении котлов автономного обогрева. Простота схемы реализации таких электроприборов позволяет выполнять их самостоятельно. Сделав такой индуктивный нагреватель своими руками, можно сэкономить на покупке дорогостоящей техники, при этом по своему функционалу самодельные приборы не будут уступать дорогостоящим заводским моделям отопителей.

Что такое индукция и ее принцип

Электромагнитная индукция была открыта еще более ста лет назад. Она позволяет генерировать тепло с помощью высокочастотных токов – данная технология активно применяется для выплавки металлов. Дошла эта технология и до бытовых потребителей – мы можем увидеть ее воплощение на кухне в виде индукционных электрических печей. Индукционные печи позволяют быстро разогревать пищу и отличаются небольшими габаритами. Еще одним достоинством является их продолжительный срок службы.

Индукционный нагреватель представляет собой мощную катушку, на которую подается переменный ток высокой частоты. Внутри катушки помещается металлический сердечник, разогревающийся под действием вихревых токов. Таким образом, никаких привычных нагревательных элементов здесь нет, а тепло генерируется исключительно за счет индукционного нагрева.

Магнитная индукция используется в металлургической промышленности. Здесь она позволяет избавиться от угольных и газовых печей, отличающихся большими размерами. Сегодня в металлургических цехах стоят небольшие индукционные печи, быстро разогревающие металлы и сплавы до высоких температур. Они безопасны для людей и позволяют сократить время, затрачиваемое на переработку металлов.

С помощью индукционной катушки можно быстро нагреть металл до очень высоких температур.

В бытовой сфере магнитная индукция работает в индукционных кухонных печах и в электрических индукционных котлах. В чем заключаются преимущества такого нагрева?

• Отсутствует прямой контакт между нагреваемым телом и индукционной катушкой.
• Отсутствие накипи в индукционных котлах, что связано с отсутствием привычных нагревательных элементов.
• Продолжительный срок службы оборудования.
• Быстрый прогрев теплоносителей и металлических конструкций.
• Высокая эффективность оборудования.
• Безопасность для окружающих.

Электромагнитная индукция греет быстро и очень эффективно – коэффициент полезного действия тех же индукционных котлов достигает 98-99%. Также здесь отсутствует прямой контакт теплоносителя и токоведущих частей, что значительно повышает безопасность оборудования.

Напомним, что в ТЭНовых и электродных электрических отопительных котлах используется прямой контакт нагревательных элементов и теплоносителя.

Сделать индукционный нагреватель воды своими руками не так уж и сложно, как это может показаться на первый взгляд. Многие люди, обладающие познаниями в области электротехники и «прямыми руками», умеючи создают индукционные нагреватели, используемые для обогрева жилых домов. Давайте разберемся, как создаются такие нагреватели и что нам понадобится для самостоятельной сборки оборудования.
