Большой помощник малых размеров — тепловая пушка: область применения и обзор разновидностей

Устройство

В качестве топлива, как можно догадаться из названия, в дизельной тепловой пушке используется солярка

Но, и это очень важно для некоторых категорий потребителей, можно использовать керосин и даже отработку масла, только отфильтрованную. Имея почти 100% КПД и высокую мощность, тепловые пушки на дизельном топливе очень прогрессивно устроены

Прогрессивно в нашем понимании – в ногу с техническим прогрессом.

Дизельная пушка бывает двух видов – прямого и непрямого нагрева. Отличие таково: при прямом нагреве топливо сгорает, выделяя вредные вещества, которые выходят вместе нагретым воздухом в помещение. При непрямом нагреве продукты сгорания попадают в специальную камеру, где фильтруются. Еще одно отличие: тепловая дизельная пушка с принципом непрямого нагрева всегда более мощнее и продуктивнее за счет прямой подачи нагретого воздуха.

При запуске пушки включается насос, подающий топливо в камеру сгорания и вентилятор, который направляет выходящий нагретый воздух и одновременно захватывает холодный для прогрева. Форсунка распрыскивает топливо для большего качества сгорания, перемешивая мельчайшие частицы солярки с воздухом.

Подбор по мощности

Первое, на что нужно обратить внимание при выборе – это мощность нагрева. Для расчета существует простая формула: P = (V*T*K)/860, где V – объем помещения, T – температурная разница внутри помещения и снаружи, K – коэффициент теплопроводности 860 – количество ккал в 1 кВт

Таблица рекомендуемой мощности тепловой пушки для разных помещений при температурной разнице в 30°С.

Тепловая мощность	Высокая теплоизоляция К=0,75	Средняя теплоизоляция К=1,45	Слабая теплоизоляция К=2,45	Без теплоизоляции К=3,5
кВт	БТУ/ч	ккал/ч
5	17.600	4.300	190 м³	100 м³	60 м³	40 м³
10	34.120	8.600	380 м³	200 м³	120 м³	80 м³
20	68.240	17.200	760 м³	400 м³	240 м³	260 м³
30	102.360	25.800	1150 м³	590 м³	350 м³	250 м³
40	136.480	34.400	1500 м³	790 м³	470 м³	330 м³
50	170.160	43000	1900 м³	1200 м³	700 м³	490 м³
60	204.720	51.600	2300 м³	1500 м³	880 м³	610 м³

Рассмотрим пример. Допустим площадь помещения 10 кв.м, высота потолка – 4 м. Объем помещения составит 40 куб.м. Предположим, на улице -15°C, а внутри помещения температура должна быть +20°C. Значит, разница составляет 35С. Если стены здания хорошо утеплены, то коэффициент теплопроводности будет 1,45. Рассчитаем необходимую мощность: (40х35х1,45)/860 – около 2,4 кВт.

Что такое тепловая пушка, как она устроена и как работает?

Тепловая пушка или тепловентилятор — это устройство, которое создает поток горячего воздуха. Если простыми словами, это мощный профессиональный обогреватель, состоящий из следующих компонентов:

Нагревательный элемент. Доводит воздух до заданной температуры.
Электрический вентилятор. Смонтирован у задней стенки.
Органы управления. Служат для включения аппарата, регулировки степени нагрева и скорости движения воздуха.
Корпус. В нем смонтированы все элементы прибора. Обычно сделан в форме цилиндра или коробки. Имеет ножки и ручку для переноса, у мощных агрегатов — колесики.

Работает тепловая пушка предельно просто. Вентилятор всасывает воздух в корпус, подает его на нагревательный элемент и с силой выталкивает через решетку в передней части. В общем случае аппарат способен работать в одном из четырех режимов: вентиляция, вентиляция с обогревом, обогрев, просушка. У бытовых моделей часто реализованы только два первых варианта.

Принцип работы пушек прямого нагрева и их устройство

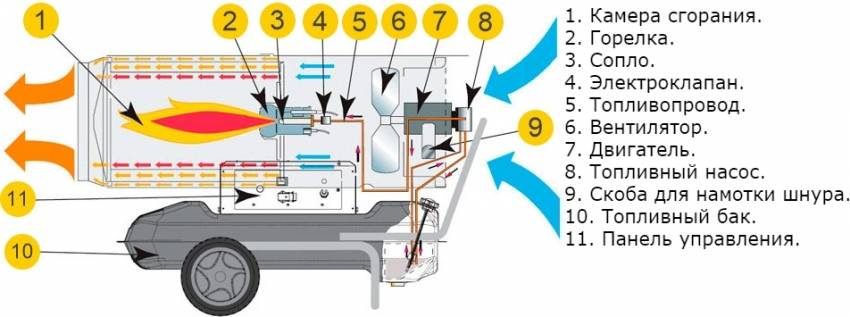

В качестве главного элемента дизельной пушки выступает электродвигатель с вентилятором. Конструкция предусматривает наличие:

камеры сгорания;
насоса с очищающими фильтрами;
искрообразователя;
бака для топлива;
форсунки.

Что касается искрообразователя, то он представляет собой высоковольтную систему или свечу накала. Для того чтобы обеспечить автономную работу дизельной тепловой пушки, ее комплектуют таймером, термостатом и контролем уровня пламени. Этот список дополнений не является полным. Устройство может предусматривать еще и наличие других электронных элементов. Они встраиваются или устанавливаются дополнительно.

Такой агрегат работает по следующему принципу. При включении оборудования горючее перекачивается в топливный фильтр, куда поступает из бака. В этом процессе задействован насос. На следующем этапе топливо оказывается на форсунке, которая осуществляет впрыскивание в камеру сгорания. Искра подается системой поджига, что способствует воспламенению дизеля.

В дуле устройства находится защитная сетка, которая удерживает огонь, ведь в противном случае он мог бы покинуть камеру сгорания. Холодный воздух нагнетается в камеру вентилятором, где потоки нагреваются от топлива и выходят наружу теплым потоком.

Дизельная тепловая пушка прямого нагрева имеет высокий коэффициент полезного действия, который достигает 100 %. При этом температура воздуха на выходе может составить 400 ˚С. Подобные теплогенераторы обладают мощности в пределах от 10 до 220 кВт. По той причине, что вместе с теплом в воздухе оказываются неприятные запахи и копоть, а также продукты горения, область использования описываемого агрегата ограничена.

Если оборудование не имеет дымохода, то его можно использовать в монолитных производственных помещениях, складах и открытых площадках. Такие пушки широко распространены в строительстве, где используются для сушки бетонной стяжки и фасадов при нанесении штукатурки и при облицовочных работах.

Конструктивные различия дизельных пушек

Основное предназначение тепловых пушек – быстрый и экономичный обогрев помещений с большой площадью. Работают они на дизельном топливе, при сгорании которого выделяется тепло, распространяющееся по объекту направленным потоком воздуха.

По конструктивному принципу все дизельные пушки можно разделить на приборы прямого и косвенного нагрева.

Теплогенераторы с прямым нагревом

Основные элементы конструкции дизельной пушки: электродвигатель с вентилятором, насос с очищающими фильтрами, камера сгорания, искрообразователь (свеча накала или высоковольтная система), форсунка и бак для топлива.

Чтобы прибор работал автономно, его комплектуют таймером, контроллером уровня пламени, термостатом и другими электронными элементами, которые могут быть встроены сразу или установлены за отдельную плату.

При прямом нагреве в горячий поток воздуха попадают и продукты сгорания дизеля, поэтому использовать такой обогреватель можно только в нежилых помещениях с хорошей приточной вентиляцией

Работает агрегат прямого нагрева так:

При включении устройства, горючее перекачивается из бака в топливный фильтр при помощи насоса.
Затем топливо поступает на форсунку, а та впрыскивает его в камеру сгорания.
Система поджига подает искру, воспламеняющую дизель.
Защитная сетка, установленная в «дуле» пушки, удерживает огонь, не давая тому покинуть камеру сгорания.
Вентилятор загоняет холодный воздух в камеру, где тот нагревается от горящего топлива и выводится наружу теплым потоком.

Пушки прямого нагрева имеют высокий уровень КПД – почти 100%, температура воздуха на выходе может достигать 400 °С.

Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (зависит от модели), которая вся идет на тепло.

Для работы на открытом воздухе или в большом помещении без теплоизоляции выбирают теплопушки прямого нагрева, а для утепленных зданий, где находятся люди, лучше подойдут косвенные агрегаты

Но так как вместе с теплом в воздух проникает неприятный запах, копоть и другие продукты горения ДТ, сфера применения устройства без дымохода ограничена малолюдными производственными помещениями, открытыми площадками и различными складами.

Широко используются они и в строительстве, например, для сушки фасадов и бетонной стяжки при штукатурных или облицовочных работах.

Приборы с косвенным нагревом

Конструкция пушек с непрямым нагревом предусматривает наличие закрытой камеры сгорания и дымохода, с помощью которого выхлопы с отработкой топлива выводятся за пределы обогреваемого помещения.

Хотя максимальная мощность таких приборов достигает максимум 85 кВт, но существуют и сложные модульные агрегаты с несколькими «дулами» пушек, способные «дотянуть» и до 220 кВт.

Несмотря на наличие дымохода, пушки косвенного нагрева также требуют хорошей приточной вентиляции и проветривания, ведь в процессе их работы перегорает кислород

Хотя КПД у таких агрегатов намного меньше (примерно 60%), зато они не только подходят для всех случаев, где можно применять прямоточные устройства, а и широко используются для отопления животноводческих ферм, теплиц, нежилых зданий, выставочных павильонов, производственных объектов и других помещений с длительным присутствием людей или животных.

Конструкция, разновидности и принцип работы

Тепловая газовая пушка – мощный агрегат, помогающий поддерживать необходимые климатические условия. Достижение требуемой температуры происходит достаточно быстро, что отличает этот прибор от обычных нагревателей, и напрямую зависит от конструктивных особенностей.

Конструкция

Основными составляющими конструкции тепловой пушки являются такие элементы, как:

Вентилятор;
Газовая горелка (нагревательный элемент);
Корпус.

Наличие очень мощного вентилятора обуславливает высокую способность быстрого нагрева в короткие сроки. Именно с его помощью происходит движение потоков воздуха через нагревательный элемент. Корпус у таких агрегатов выполняется из металла, так как работающий мощный вентилятор создает внутри пушки очень высокую температуру.

Внимание!
Некоторые модели пушек оснащены дополнительными функциями, например, термостатом, датчиком температуры, которые обеспечивают высокую безопасность и возможность оставить обогреватель на некоторое время без контроля

Принцип работы и разновидности

Чтобы понять, как работает тепловая газовая пушка необходимо знать такие ее особенности, как:

Тепловые пушки, применяемые для обогрева, в зависимости от принципа работы бывают:

Прямого нагрева;
Непрямого нагрева.

Разница состоит в особенностях нагрева поступающих потоков воздуха.

При прямом нагреве, не происходит очистка от продуктов сгорания выходящих воздушных потоков, так как в них отсутствует шланг или труба для отвода отработанных газов. В этом случае нагнетание воздуха осуществляется на пламя, и вредные примеси и отходы процессов горения остаются в помещении. При применении такого типа оборудования для жилых помещений, важным является обеспечение хорошей вентиляции. Это не только способствует очищению воздуха в помещении, но и обеспечивает поддержание пламени за счет поступления кислорода. Такие пушки на газе, достаточно экономичны и имеют высокий КПД работы, а также простую конструкцию и возможность несложного ремонта.

Тепловые пушки непрямого нагрева содержат такой важный конструктивный элемент, как изолированные камеры сгорания, в которых происходит нагрев топлива (газа), и по специальному шлангу (кольцевому теплообменнику) продукты сгорания удаляются в окружающую среду через подсоединенный дымоход. В это же время сам теплообменник прогревается до необходимых высоких температур. Такие тепловые пушки с отводом отработанных газов обычно используются в качестве стационарных систем отопления, из-за необходимости присоединения к дымоходу.

Газовые тепловые пушки в качестве топлива используют только природный или сжиженный газ. Однако электрическая энергия такому агрегату тоже требуется – для работы вентилятора. Работающие на таком топливе (пропан или бутан), газовые пушки оптимально сочетают невысокую стоимость и простоту конструкции. Газ, применяемый в них, продается на заправочных станциях, а в комплекте с оборудованием обычно есть необходимый для подсоединения к баллону шланг. Некоторые модели с помощью шланга, можно подключать к магистральному газоснабжению, и заменять традиционные системы отопления.

№Газовые тепловые пушки

Газовые устройства оснащаются горелкой с отверстиями, через которые газ проходит в камеру сгорания. Когда топливо сгорает, выделяется тепло, которое нагревает стенки теплообменника. Вентилятор, как и в электрических пушках, нагнетает воздух к теплообменнику, выпуская его из пушки уже в нагретом виде. Вентилятор работает от электрической сети, так что подключение к розетке все равно потребуется, но потребляемая мощность составит какие-то 30-200 Вт, так что на счетах за электричество такой способ обогрева почти не отразится.

Газовая теплопушка может работать на сжиженном баллоном газе или же подключаться к газовой сети. Розжиг происходит ручным или автоматизированным способом.

Преимущества:

экономичность в эксплуатации;
высокий КПД;
быстрый нагрев больших площадей и равномерное распределение тепла;
для безопасности пользователя предусмотрены многочисленные механизмы, в числе которых защита от перегрева, система контроля пламени и т.д.

Минусы:

даже несмотря на все механизмы безопасности, газовая тепловая пушка опаснее электрической. При горении используется кислород, и если помещение не оснащено нормальной вентиляцией, то накопление продуктов сгорания и снижение количества кислорода приведет к печальным последствиям, так что приготовьтесь хотя бы изредка проветривать помещение, или же организовать качественную вентиляцию;
требуется подключение к газопроводу или постоянная смена газовых баллонов.

Тепловая пушка своими руками: краткий разбор 3-х самых популярных конструкций

Необходимость быстро нагреть большое или малое помещение возникает не так уж редко. Иногда нужно протопить гараж, высушить цементную стену, прогреть погреб, сарай, садовый домик, дачу и т.п. В этом случае оптимальным выходом может стать тепловая пушка своими руками. Изготовить такой прибор не так уж сложно, при этом можно выбрать подходящий вид топлива: электричество, дизельное топливо, сжиженный газ в баллонах и т.п.

Сложно назвать более удобное и простое устройство для обогрева помещений, чем тепловая пушка. Она представляет собой мощный нагревательный элемент и вентилятор, заключенные в один корпус. Такое устройство нагревает воздух и быстро распространяет его по помещению. Для прогрева небольшой комнаты понадобятся считанные минуты, да и отопление крупного помещения займет не слишком много времени.

Корпус тепловой пушки необходимо с двух сторон закрыть решетками, которые будут свободно пропускать воздух. Это обязательный элемент всех промышленных моделей

Конструкция тепловой пушки очень простая, поэтому правильно изготовленное устройство практически никогда не ломается. Для работы прибора можно использовать различное топливо:

электричество;
сжиженный газ;
дизельное топливо;
керосин;
бензин и т.п.

Эффективность работы тепловой пушки зависит от мощности прибора. Для бытового использования вполне подойдет устройство мощностью 2-10 кВт. Для больших помещений понадобится тепловая пушка мощностью 200-300 кВт.

Установки средней мощности

Timberk TIH R2 5K

Заслужившая положительные рекомендации модель хорошей производительности, высокого КПД. В небольших комнатах с TIH R2 5K будет слишком жарко. Его предназначение — обогрев помещения большого объема или тех, что постоянно подвергаются воздействию холода — магазины, офисы, склады. Пользователи отмечают невысокий уровень шума, ударопрочный, легкий пластиковый корпус.

Модель	TIH R2 5K
Вид НЭ	Электрический
Макс. Мощность	5 кВт
Площадь обогрева	до 50 кв/м
Выдаваемый воздухообмен	390 м³/час
Тип управления	Механическое
Габариты (ширина, высота, глубина см, вес кг)	37x23x30 см, 5.2 кг
Дополнительные функции	Работа вентилятора без НЭ
	Регулировка температуры, мощности

~~Timberk TIH R2 5K~~

Достоинства:

Малый вес при хорошей мощности;
Не боящийся коррозии корпус;
Несколько степеней работы.

Недостатки:

Нет возможности регулировки на основании прибора.

Shivaki SHIF-EL60Y

Внешне привлекательная система от известного японского производителя. Ее привлекательные стороны — средняя цена, хороший ресурс электрического двигателя. Его мощная струя быстро нагреет до оптимальной температуры хозблок среднего размера. А когда оно прогреется, мощность можно уменьшить с 6 до 4 кВт, что сэкономит электроэнергию. Допускается работа без НЭ, в режиме обдува.

Модель	SHIF-EL60Y
Вид НЭ	Электрический
Макс. Мощность	6 кВт
Площадь обогрева	до 60 кв/м
Выдаваемый воздухообмен	820 м³/час
Тип управления	Механическое
Габариты (ширина, высота, глубина см, вес кг)	33.5х42х33.5 см, 7,3 кг
Дополнительные функции	Работа вентилятора без НЭ
	Регулировка мощности

~~Shivaki SHIF-EL60Y~~

Достоинства:

Двойные стенки корпуса;
Предохранение от перегрева;
Большой ресурс двигателя;
Возможность регулировки с помощью подставки.

Недостатки:

Ballu BHG-10

Средний по мощности, но очень экономичный при потреблении топлива обогреватель известной компании. Отличительная черта BHG-10 — устойчивая работа при неравномерной подаче электричества

Если требуется обогрев большого, до 300 кв.м склада, цеха, а вопрос сколько стоит обогрев каждого квадратного метра у вас насущный, обратите внимание на BHG-10

Модель	BHG-10
Вид НЭ	Газовый
Макс. Мощность	10 кВт
Площадь обогрева	до 300 кв/м
Выдаваемый воздухообмен	270 м³/час
Тип управления	Механическое
Габариты (ширина, высота, глубина см, вес кг)	22х33х43 см, 6,3 кг
Дополнительные функции	Отключение при перегреве
	Регулировка мощности

~~Ballu BHG-10~~

Достоинства:

Высокая экономичность;
Наличие пьезорозжига;
Остановка подачи газа при затухании пламени;
Высокий уровень безопасности;
В комплектации газовый редуктор.

Недостатки:
