Булерьян своими руками

Конструкция, принцип работы и главные характеристики

Конструкция булерьяны предусматривает наличие:

1. труб теплообменных;
2. камеры вторичной;
3. патрубка дымохода с регулятором;
4. двойной задней стенки;
5. камеры первичной;
6. зольника;
7. поддувала;
8. ручки регулятора мощности;
9. ручки дверцы;
10. загрузочной дверцы;
11. двойной передней стенки;
12. инжектора.

В любой печке обязательно должны быть отверстия для выхода естественной тягой продуктов горения, поэтому абсолютно все виды печей не герметичны и снабжены шибером (дымовым дросселем). Сверху над шибером располагается экономайзер буллера протяженностью около двух или трех метров, имеющий тепловую изоляцию из асбеста или базальтового картона

Дымовой газ как раз и догорает в этом важном элементе бренерана

В конструкции печей длительного горения обязательно предусмотрен зольник, то есть полностью герметичный ящик для отходов горения. Через специальное отверстие, имеющееся над зольником, в камеру сгорания попадает воздух, необходимый для горения.

Кроме того, над печной дверцей имеется специальный вырез для того, чтобы стекло окошечка на ней обдувалось токами воздуха, и сажа на нем не собиралась для хорошей видимости процесса внутри.

Принцип работы булерьяны похож на работу буржуйки, но имеет КПД намного выше. Это связано с тем, что заложенные внутрь дрова не сгорают до конца сразу, а медленно тлеют. При этом воздушные потоки изнутри бренерана равномерно распространяются по жилищу, охватывая большую площадь теплоотдачи печки.

Отопительная схема печи Булерьян сделанной своими руками

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

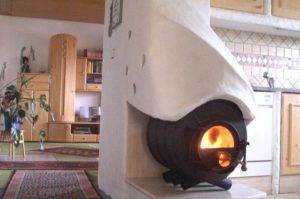

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Делаем печь самостоятельно

Сделать печь булерьян своими руками достаточно тяжело, необходимо быть опытным сварщиком.

Инструмент

Чтобы изготовить котел, чертежи которого расположены ниже, необходимы следующие инструменты и материалы:

сварка, болгарка, ножницы для резки металла, трубкогиб, молоток, толстостенные трубы (диаметр – 50 мм), уголок металлический (25*25); лист металла (толщина – 5 мм).

Чертежи

Здесь представлены чертежи печи бренеран.

Изображенный котел обладает малой мощностью и может применяться в гаражах, теплицах, хозпостройках. Для отопления частного жилища необходимо увеличить ее параметры и число труб в 1,5-2 раза.

Изготовление

Сделать печь самостоятельно можно, придерживаясь следующей определенной последовательности работ.

• Обрезки труб подогнать по длине, подготовить необходимое их число, придать им нужную форму. Они должны быть полностью идентичны. Концы труб нужно отрезать под углом в 90°.
• Изготовить деталь из листа металла (смотрите схему ниже), согнуть ее под углом в 160-170°.

• Точечно приварить трубы. Верх топочного элемента тщательно соединить по контуру. Главное на этих этапах – соблюдать симметричность конструкции.
• Сделать детали тела печи в количестве равном числу труб. Прихватить заготовки в нескольких местах между трубами.
• Установить задний элемент печи, имеющий отверстие под дымоход.

• Вставить дымоход (труба диаметром 100 мм) в отверстие, приварить его по контуру.
• Сделать лицевую часть. Вварить в нее кольцо для дверцы. Все соединить точечно по контуру. Для дна конструкции использовать два уголка. Проверить устойчивость прибора.
• Изготовить круглую дверку из толстого металлического листа, в нижней части которого располагают трубу с заслонкой. Дверь нужно установить на петли и приварить к ней запирающий замок.
• Зачистить швы и отшлифовать все поверхности.
• Если возьмете за основу корпуса печи старый котел, то количество сварочных работ уменьшится. Но предложенный вариант с наложенными металлическими стенками более привлекателен внешне.

https://youtube.com/watch?v=f2kPfaiW3A4

Габариты печи выбирают в зависимости от площади помещения. Располагают конструкцию на расстоянии не менее 1,5 м от стены. Ее приподнимают над полом (это увеличит силу тяги и скорость обогрева), устанавливая на подиум из негорючих материалов. Чтобы избежать возгорания от выпадающих искр и угольков, под топкой кладут лист металла. Устанавливать печь булерьян лучше в отдельных помещениях, чтобы случайно не обжечься.

Чертёж

Теперь видимо стоит прояснить, из чего же состоит этот чудной бочонок, обнимаемый трубами. булерьян чертёж которого, всё же смогли воссоздать народные умельцы, не так уж сложен. Эта технологичная “буржуйка” вобрала в себя некоторые элементы разных печей:  Основную топку, дополнительное пространство, для дожигания газов, образованных в процессе первичного сгорания (а точнее, горения-тления) топлива.

Далее к основным элементам следует отнести главные теплообменные элементы – изогнутые дугой отрезки труб. В них и происходит основной процесс конвекции. Трубы, как правило, двумя третями диаметра погружены в топку. Одновременно они являются частью стенок топки и контактируют непосредственно с жаром пламени. Есть варианты топок с колосником, когда стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделённая горизонтальной пластиной, от нижней части, позволяет дожигать газы, при поступлении туда дополнительного, подогретого воздуха. Поступает он через инжекторы. Расположение и место ввода в топку оных, может незначительно варьироваться.

Классический вариант буллера, имеет дверцу с поддувалом, оснащенным регулятором подачи воздуха дросселем и зольничком. Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазками контроля дожига газов и прочими разностями. На выходе, дымоход обязательно оборудован заслонкой с гарантированно открытым сектором в четверть сечения. Что обеспечивает надежный вывод угарных газов, кроме наверно случаев, явно аварийных.

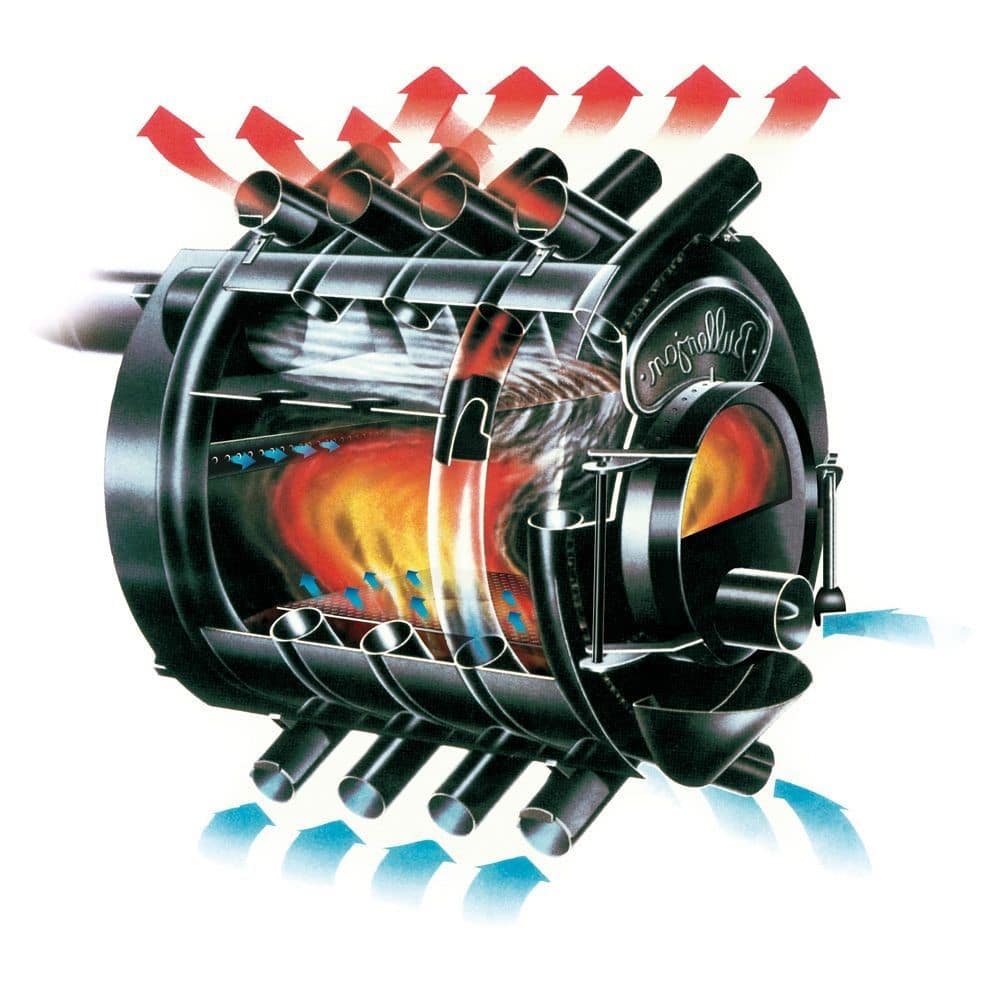

Булерьян  в разрезе

Трубы дымохода обязательно оснащаются теплоизоляцией, так как это решительно важно для подобного типа печей. Оригинальные изделия, родом из Канады, оснащаются экономайзером

Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления. Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас. Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу.

Простой вариант

Эта конструкция только похожа на оригинал. Оттуда взяты расположение камер и наличие труб. В этом варианте в качестве корпуса используется толстостенная бочка. На корпус сверху навариваются изогнутые трубы

В этом варианте важно идеально подогнать изгиб под имеющуюся бочку

Из бочки сделать можно что-то похожее на «Булерьян». Осталось приварить трубы и поставить дверцу

Поверхность соприкосновения и так будет небольшой, а если еще и трубы плотно прилегать не будут, то смысла в них не будет вообще. Далее весь процесс аналогичен:

• Внутренность бочки разделяете на три зоны, установив колосники и перегородку.
• Изготавливаете переднюю стенку, дверку, крепите к ней дроссель, все привариваете петли и навешиваете дверцу. Привариваете на место.
• Теперь в задней стенке (которая была дном) вырезаете отверстие под дымоход, привариваете патрубок дымохода, свариваете «Т»-образный дымоход. Изготавливаете и устанавливаете заслонку, собираете всю конструкцию.

Этот вариант не в пример проще. Но по производительности она будет чуть лучше буржуйки и прогревать помещение будет значительно медленнее, чем первый вариант. Вместо этого  температура корпуса будет гораздо выше и тепло будет исходить от него в гораздо большей степени и большая часть тепла будет передаваться жестким излучением от корпуса, а не через нагреый воздух. Высокий КПД «Булерьянов» образуется благодаря «утопленным» трубам и «экономайзеру». Тут же трубы идут поверху и никакого устройства дожига. Вот и меньшая эффективность. Зато и в изготовлении в два раза проще.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Специфика монтажа и меры безопасности

Для каких бы целей вы ни планировали использование устройства Bullerjan, размещать его требуется с обязательным учетом рекомендаций, приведенных ниже:

1. Печь должна находиться вдали от легковоспламеняющихся материалов и предметов. Расстояние должно быть не менее 1000 мм. Его можно сократить до 200 мм при условии обязательного нанесения на стену штукатурного раствора толщиной 25 мм.
2. Перед печью требуется оставить 1200 мм свободного пространства.
3. Конструкция устанавливается на негорючей основе, которая имеет по краям специальный защитный экран.
4. После завершения монтажа необходимо обязательное выполнение так называемой контрольной топки, во время которой на отдельных частях конструкции печи (внутри и снаружи) возможно появление постороннего налета с резким неприятным запахом. При последующих топках его не будет.

КПД печи может достигать 80%. Перед началом постоянного использования выполняется переключение устройства на один из двух требуемых вариантов его эксплуатации:

1. Режим газификации. Топливо в этом случае горит постоянно. Температура в системе поддерживается в заданном диапазоне. Горючее добавляется по мере тления предыдущей закладки.
2. Быстрый нагрев. Топливо расходуется постоянно. При прогреве воздуха в помещении до требуемых показателей печь перестает работать. Когда температура опустится ниже заданного порогового значения, ее снова можно начинать топить.

Печь булерьян своими руками: последовательность действий

1. Берутся равные отрезки металлической трубы диаметром 45-50 мм в количестве 8 штук и изгибаются в средней части при помощи трубогиба на угол приблизительно 80 градусов. Для печи средних размеров достаточно труб длиной 1-1.5 м. Затем при помощи сварки изогнутые конвекционные трубы соединяются в цельную конструкцию. Приваривать их нужно симметрично, выпускной частью наружу.

2. Получившееся тепловыводящее сооружение будет попутно играть еще и роль каркаса. Соответственно, на трубы навариваются полосы металла толщиной 1.5-2 мм, которые станут корпусом печи.

3. Внутри корпуса следует приварить металлическую пластину, расположенную горизонтально. Эта пластина станет полом (поддоном) топочного отделения и имен на ней станут гореть дрова. Поэтому металл для данной пластины лучше выбирать толщиной не менее 2.5 мм. Для облегчения уборки печи поддон лучше всего сварить из двух половин, расположенных под большим углом друг к другу. Чтобы облегчить подгонку поддона частей на свое место, для начала нужно изготовить лекала из картона, а уже потом только приступать к работе с металлом.

4. Изготовление передней и задней стенок печи. Начинать этот этап с подготовки картонного лекала на основе фактически получившихся габаритов печи. Проще всего приложить лист картона к боковине печи и обвести по периметру карандашом. По вырезанному шаблону из листового металла вырезаются непосредственно стенки обогревательного прибора.Для лицевой стенки потребуется вырезать окно для загрузки топлива. Диаметр этого окна должен составлять приблизительно половину диаметра печи, центр отверстия следует сместить чуть ниже оси самого сооружения. По периметру окна снаружи навариваем кольцо из полосы листового металла шириной 40 мм.

5. Задняя стенка изготавливается аналогичным образом, только отверстие должно располагаться в верхней части стенки, а его диаметр должен соответствовать диаметру труб отвода. Обе стенки привариваются на свои посадочные места.

6. Дверка печи. Выполняется она из листового металла, вырезанного по диаметру окна в передней стенке печки. На металлический круг по периметру наваривается узкая полоса металла, улучшающая герметичность дверцы. Кроме того, к крышке дверцы необходимо вырезать отверстие и вварить в него поддувало с клапаном.

7. С внутренней стороны дверцы потребуется установить теплоотражающий экран, для чего из металла вырезается полукруг соответствующего диаметра и на металлических проставках вваривается во внутреннюю часть дверки.

8. Подвешивается дверка на металлических петлях, приваренных к наружной стенке печи. Воспользоваться можно либо петлями промышленного изготовления, либо самостоятельно сконструировать их из обрезков металла. Это же касается и замка дна дверцу.

9. Дымоход. Т-образный отвод-дымоход монтируется на отверстие в задней стенке печи. Для его создания берется необходимой длины отрезок металлической трубы диаметром 110 мм. На высоте выходного отверстия в задней части печи в трубе делается вырез для установки отвода с клапаном.

Сам клапан также можно изготовить своими руками. Для этого по внутреннему диаметру отвода вырезается металлический круг, а в самом отводе просверливается отверстие таким образом, чтобы ось клапана можно было вставить в него горизонтально. После этого все конструкция собирается и приваривается. На наружную часть оси наваривается еще один прут, становящийся ручкой. Данную ручку потребуется оснастить либо деревянными, либо термостойкими пластиковыми накладками.

Теперь достаточно лишь из остатков труб изготовить металлические ножки для печи.

Ножки для печи

При этом важно, чтобы корпус печи булерьяна располагался на высоте не менее 30 см от уровня пола. Это увеличит тягу в конвекционных трубах, чем обеспечится большая эффективность всего отопительного прибора

Преимущества и недостатки печи

Большое преимущество печки заключается в том, что топливом для булера служат дрова, которые в большинстве своем легкодоступны. Благодаря встроенной газовой камере печь действительно быстро нагревается. А по сравнению с печкой-буржуйкой в булерьяне очень маленький расход дров. Приблизительно в день выходит до трех загрузок дров, что очень экономно.

Другой плюс булерьяны состоит в принципе работы и обогрева помещения внутренним нагретым воздухом, исходящим из неё. Это приводит к большему коэффициенту полезного действия в сравнении с печами, нагревающими жилье отдачей тепла со всей поверхности. К тому же печь обладает компактными размерами и удобной дверцей для закладки дров.

Можно перечислить ещё некоторые очевидные преимущества буллера – это и большая отапливаемая площадь помещения, и её равномерное прогревание, при этом отсутствует копоть с дымом в жилой зоне.

Минусы использования булерьяны заключаются в следующем. Часто на сайтах изготовителей печей длительного горения умалчивается о том, что для быстрого прогрева холодного помещения (то есть для поднятия температуры, например, с пяти градусов до двадцати градусов по Цельсию) в булерьянах довольно быстро тратится большое количество топлива, и топка может выгореть за тридцать минут при интенсивном горении.

Другой недостаток заключается в том, что позади булерьяны необходимо ставить вентилятор, чтобы разгонять скапливающийся над ней горячий воздух. Ещё один минус состоит в обгорании пыли с самого котла.

Печь Булерьян обладает компактными размерами и удобной дверцей для закладки дров.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины.  Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором недогоревшие пиролизные газы немного остывают (это намеренно). Потом дымоход изгибается вверх. Тут у «фирменных» Bulerjan стоит экономайзер. Это сильно утепленный участок трубы, в котором периодически дожигаются пиролизные газы из топки. О пиролизных котлах читайте тут.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления.  Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Вывод

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.
