Расчет отопления в частном доме

Отопительные приборы

Как рассчитать отопление в частном доме для отдельных помещений и подобрать соответствующие этой мощности отопительные приборы?

Сама методика расчета потребности в тепле для отдельной комнаты полностью идентична приведенной выше.

К примеру, для комнаты площадью 12 м2с двумя окнами в описанном нами доме расчет будет иметь такой вид:

  1. Объем комнаты равен 12*3,5=42 м3.
  2. Базовая тепловая мощность будет равной 42*60=2520 ватт.
  3. Два окна добавят к ней еще 200. 2520+200=2720.
  4. Региональный коэффициент увеличит потребность в тепле вдвое. 2720*2=5440 ватт.

Как пересчитать полученное значение в количество секций радиатора? Как подобрать количество и тип отопительных конвекторов?

Производители всегда указывают тепловую мощность для конвекторов, пластинчатых радиаторов и т.д. в сопроводительной документации.

Таблица мощности для конвекторов VarmannMiniKon.

  • Для секционных радиаторов необходимую информацию обычно можно найти на сайтах дилеров и производителей. Там же нередко можно обнаружить калькулятор для пересчета киловатт в секции.
  • Наконец, если вы используете секционные радиаторы неизвестного происхождения, при их стандартном размере в 500 миллиметров по осям ниппелей можно ориентироваться на следующие усредненные значения:

Тепловая мощность на одну секцию, ватты

В автономной отопительной системе с ее умеренными и предсказуемыми параметрами теплоносителя чаще всего используются алюминиевые радиаторы. Их разумная цена очень приятным образом сочетается с пристойным внешним видом и высокой теплоотдачей.

В нашем случае алюминиевых секций мощностью 200 ватт потребуется 5440/200=27 (с округлением).

Разместить в одной комнате столько секций — нетривиальная задача.

Как всегда, есть пара тонкостей.

  • При боковом подключении многосекционного радиатора температура последних секций куда ниже, чем первых; соответственно, падает тепловой поток от отопительного прибора. Решить проблему поможет простая инструкция: подключайте радиаторы по схеме «снизу вниз».
  • Производители указывают тепловую мощность для дельты температур между теплоносителем и помещением в 70 градусов (например, 90/20С). При ее снижении тепловой поток будет падать.

Особый случай

Нередко в качестве отопительных приборов в частных домах используются самодельные стальные регистры.

Обратите внимание: они привлекают не только низкой себестоимостью, но и исключительной прочностью на разрыв, что очень кстати при подключении дома к теплотрассе. В автономной системе отопления их привлекательность сводится на нет непритязательным внешним видом и невысокой теплоотдачей на единицу объема отопительного прибора

Прямо скажем — не верх эстетики.

Тем не менее: как оценить тепловую мощность регистра известного размера?

Для одиночной горизонтальной круглой трубы она вычисляется по формуле вида Q = Pi*Dн *L * k * Dt, в которой:

  • Q — тепловой поток;
  • Pi — число «пи», принимаемое равным 3,1415;
  • Dн — наружный диаметр трубы в метрах;
  • L — ее длина (тоже в метрах);
  • k — коэффициент теплопроводности, который берется равным 11,63 Вт/м2*С;
  • Dt — дельта температур, разница между теплоносителем и воздухом в комнате.

В многосекционном горизонтальном регистре теплоотдача всех секций, кроме первой, умножается на 0,9, поскольку они отдают тепло восходящему потоку нагретого первой секцией воздуха.

В многосекционном регистре нижняя секция отдает больше всего тепла.

Давайте вычислим теплоотдачу четырехсекционного регистра с диаметром секции 159 мм и длиной 2,5 метра при температуре теплоносителя 80 С и температуре воздуха в комнате 18 С.

  1. Теплоотдача первой секции равна 3,1415*0,159*2,5*11,63*(80-18)=900 ватт.
  2. Теплоотдача каждой из остальных трех секций равна 900*0,9=810 ватт.
  3. Суммарная тепловая мощность отопительного прибора — 900+(810*3)=3330 ватт.

Расчет радиаторов

Современный рынок отопительного оборудования предлагает небольшой ассортимент отопительных радиаторов, изготовленных из разных материалов. Каждый материал имеет свой показатель теплоотдачи. К примеру, одна секция (ребро) алюминиевого радиатора имеет теплоотдачу, равную 150 Вт. Это достаточно серьезная заявка на то, чтобы данный вид стал самым популярным.

Чтобы точно определить количество секций, необходимо рассчитать, сколько тепла нужно для обогрева той или иной комнаты. Давайте разберем пример с цифрами. Скажем, комната имеет объем 30 кубических метров. Значит, нужно провести вот такие математические выкладки:

30*40*1,2=1440 Вт. Необходимо в этом случае сделать округление до целой величины. То есть, до 1500 Вт.

Возвращаемся к нашим алюминиевым радиаторам, в которых мощность каждого ребра составляет 150 ВТ. Получается, что на обогрев одной комнаты вам понадобится всего лишь 10 отсеков. А значит, одного радиатора в этой комнате будет достаточно.

Этот пример основан на расчете одной комнаты. Сделать то же самое со всем домом не сложно. Просто придется провести больше выкладок. Так можно точно подсчитать нужное количество радиаторов.

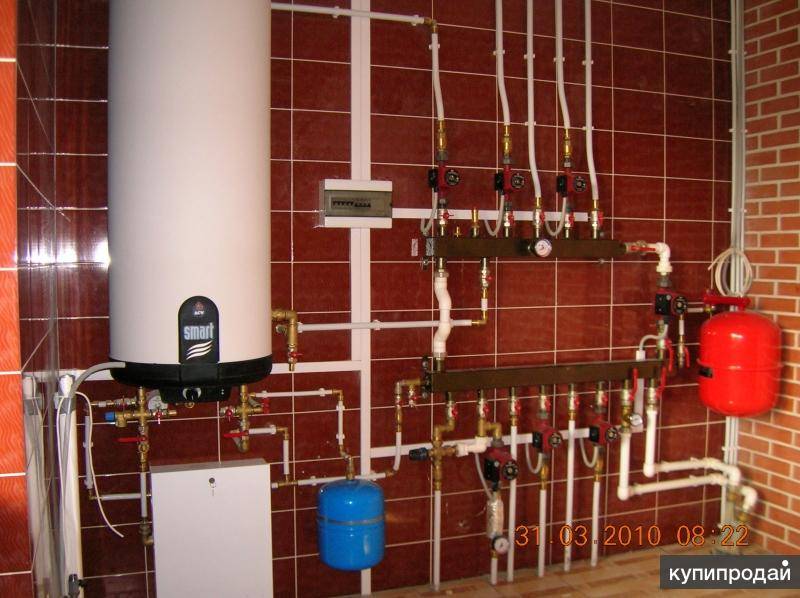

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

  • отопительный котел;
  • устройство, подающее воздух в камеру сгорания;
  • оборудование, отвечающее за удаление продуктов сгорания;
  • насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
  • трубопроводы и арматуру (фитинги, запорные клапаны и др.);
  • радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Циркуляционный насос

Для нас важны два параметра: создаваемый насосом напор и его производительность.

На фото — насос в отопительном контуре.

С напором все не просто, а очень просто: контур любой разумной для частного дома протяженности потребует напора не более минимальных для бюджетных устройств 2 метров.

Справка: перепад в 2 метра заставляет циркулировать систему отопления 40-квартирного дома.

Простейший способ подобрать производительность — умножить объем теплоносителя в системе на 3: контур должен оборачиваться трижды за час. Так, в системе объемом 540 литров достаточно насоса производительностью 1,5 м3/час (с округлением).

Более точный расчет выполняется по формуле G=Q/(1,163*Dt), в которой:

  • G — производительность в кубометрах в час.
  • Q — мощность котла или участка контура, где предстоит обеспечить циркуляцию, в киловаттах.
  • 1,163 — коэффициент, привязанный к средней теплоемкости воды.
  • Dt — дельта температур между подачей и обраткой контура.

Подсказка: для автономной системы стандартные параметры — 70/50 С.

При пресловутой тепловой мощности котла в 36 КВт и дельте температур в 20 С производительность насоса должна составлять 36/(1,163*20)=1,55 м3/ч.

Иногда производительность указывается в литрах в минуту. Пересчитать несложно.

Расчет отопления загородного дома

Рассмотрим одну из простейших формул подсчета водонагревательной системы отопления частного дома. Для простоты понимания будут учтены стандартные виды помещений. Расчеты в примере базируются на одноконтурном обогревательном котле, поскольку он является самым распространенным видом теплового генератора в системе отопления загородного участка.

В качестве примера взят двухэтажный дом, на втором этаже которого расположены 3 спальни и 1 туалет. На первом этаже располагаются гостиная, коридор, второй туалет, кухонная и ванная комнаты. Для вычисления объема комнат применяется следующая формула: площадь помещения, умноженная на его высоту, равняется объему помещения. Калькулятор вычислений выглядит следующим образом:

  • спальня №1: 8 м 2 × 2,5 м = 20 м 3 ;
  • спальня №2: 12 м 2 × 2,5 м = 30 м 3 ;
  • спальня №3: 15 м 2 × 2,5 м = 37,5 м 3 ;
  • туалет №1: 4 м 2 × 2,5 м = 10 м 3 ;
  • гостиная: 20 м 2 × 3 м = 60 м 3 ;
  • коридор: 6 м 2 × 3 м = 18 м 3 ;
  • туалет №2: 4 м 2 × 3 м = 12 м 3 ;
  • кухня: 12 м 2 × 3 м = 36 м 3 ;
  • ванная: 6 м 2 × 3 м = 18 м 3 .

После подсчета объема всех помещений необходимо суммировать полученные результаты. В итоге общий объем дома составил 241,5 м 3 (округляется до 242 м 3 ). В подсчетах обязательно учитываются помещения, в которых может и не быть отопительных устройств (коридор). Как правило, тепловая энергия в доме выходит за пределы помещений и пассивным образом отапливает зоны, где не установлены обогревательные устройства.

Основные элементы отопительных систем. Нажмите на фото для увеличения.

На очереди вычисление мощности водонагревательного котла, которое производится исходя из требуемого количества теплоэнергии на м 3. В каждой климатической зоне показатель варьируется, с ориентировкой на минимальную наружную температуру в зимний период. Для расчета берется произвольный показатель предполагаемого региона страны, который составляет 50 Вт/м 3. Формула вычисления выглядит следующим образом: 50 Вт × 242 м 3 = 12100 Вт.

Для упрощения расчетов существуют специальные программы. Нажмите на фото для увеличения.

Получившийся показатель потребуется возвести в коэффициент, равняющийся 1,2. Это позволит добавить 20% резервной мощности котлу, которая обеспечит его функционирование в сберегательном режиме без особых перегрузок. В итоге мы получили мощность котла, которая равняется 14,6 кВт. Водонагревательную систему с такой мощностью довольно просто найти, поскольку стандартный одноконтурный котел имеет мощность 10-15 кВт.

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

  • батареи из алюминия — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные приборы обогрева — 145 Вт;

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

  • алюминий — 1,9-2 м кв.;
  • алюминий и сталь — 1,8 м кв.;
  • чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов

Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

  • воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
  • посчитайте коэффициент 50см/40см = 1,25;
  • подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

  • Площадь жилья.
  • Высота потолков.
  • Число и площадь дверных и оконных проёмов.
  • Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

  • толщина и материал стен и перекрытий;
  • площадь остекления;
  • материал напольного покрытия;
  • наличие или отсутствие утеплителя на полу;
  • занавески и гардины в оконных проёмах.

Выбор котлов для отопления частного дома

Отопительные приборы, которые использует схема системы отопления дома, могут быть следующих видов:

  • Ребристые или конвективные;
  • Радиационно-конвективные;
  • Радиационные. Радиационные отопительные приборы редко используются для организации отопительной системы в частном доме.

Современные котлы обладают характеристиками, которые приведены в следующей таблице:

Когда осуществляется расчет отопления в деревянном доме, данная таблица может вам в некоторой степени помочь. При монтаже отопительных приборов нужно соблюдать некоторые требования:

  • Расстояние от отопительного прибора до пола должно составлять не меньше, чем 60 мм. Благодаря такому расстоянию домашнее отопление схема позволит провести уборку в труднодоступном месте.
  • Расстояние от прибора отопления до подоконника должно быть минимум в 50 мм, чтобы радиатор в случае чего можно было без проблем снять.
  • Ребра приборов отопления должны быть расположены в вертикальном положении.
  • Желательно отопительные приборы монтировать под окнами или возле окон.
  • Центр прибора отопления должен совпадать с центром окна.

Если в одной комнате находится несколько отопительных приборов, то они должны быть расположены на одном и том же уровне.

Расчет тепловой мощности системы отопления

Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.

Теплотехнический расчет дома

Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.

Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.

В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.

Теплотехнический расчет с учетом тепловых потерь дома

Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.

Более детально для данных теплопотерь используют следующие данные:

  • Толщину и материал стен, покрытий.
  • Конструкцию и материал кровельного покрытия.
  • Тип и материал фундамента.
  • Тип остекления.
  • Тип стяжек пола.

Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:

Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:

Qт — тепловая нагрузка на помещение.

V — объем обогреваемого помещения (ширина × длина × высота), м³.

ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.

K — коэффициент тепловых потерь строения.

860 — перевод коэффициента в кВт×ч.

Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:

KТип конструкции
3 — 4Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа.
2 — 2,9Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши.
1 — 1,9Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей.
0,6 — 0,9Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией.

Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.

Какие трубы лучше взять для монтажа

Трубы для монтажа

Сегодня есть большой ассортимент труб, пригодных для использования при организации отопления жилых помещений:

  • медные (Читайте статью: Как выполнять монтаж медных труб отопления);
  • полимерные;
  • стальные нержавеющие и стальные оцинкованные. (Читайте статью: Монтаж стальных труб отопления)

Метраж труб, необходимый для организации отопления конкретного жилого дома, зависит от схемы разводки, которую собираются использовать.

Существует два вида схем: однотрубная и двухтрубная.

С точки зрения эффективности наиболее предпочтительной является вторая (двухтрубная), однако при использовании этой схемы значительно увеличивается метраж труб.

Расчет необходимого количества радиаторов отопления

Радиаторы отопления

Для полного расчета отопления загородного жилого дома, необходимо определить какое количество радиаторов вам потребуется и сколько секций должно быть в каждом из них.

Причем и то и другое делается для каждой комнаты отдельно, так как зависит от ее метража и длины окон, под которыми предполагается устанавливать радиаторы.

Чтобы рассчитать необходимое вашему дому количество секций радиатора, надо иметь представление о теплоотдаче от одной секции, с помощи которой легко можно определить, какую площадь она может обогреть.

Таким образом, величину теплоотдачи делят на сто, а затем площадь комнаты в (квадратных метрах) делят на предыдущий результат. Полученное число и есть количество секций, которые необходимо смонтировать в данном помещении.

Рассмотрим пример:

Пусть известно, что одна секция имеет теплоотдачу в 180 Вт.

Разделим 180 на 100. Результат — 1,8 кв. метра.

Тогда если метраж комнаты 60 кв. м, то потребуется установить 33 или 34 секций, так как 60/1,8=33,3.

Для угловых комнат, а также для тех, где есть выход на балкон, к рассчитанному значению обычно добавляют еще пару секций.

Как видим, чтобы выполнять расчеты нужно иметь специальные знания и навыки. Еще сложнее будет выполнить те же расчеты, но уже для отопления большого многоквартирного дома.

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
  2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
  3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

  • Находится в панельном или плохо утепленном доме;
  • Находится на первом или последнем этаже;
  • Имеет больше одного окна;
  • Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
  5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

  • Расход дизельного котла отопления
  • Биметаллические радиаторы отопления
  • Как сделать расчет тепла на отопление дома
  • Расчет арматуры для фундамента

Расширительный бак

И в этом случае есть две методики расчета — простая и точная.

Простая схема

Простой расчет прост донельзя: объем расширительного бака берется равным 1/10 объема теплоносителя в контуре.

Откуда взять значение объема теплоносителя?

Вот пара простейших решений:

  1. Заполните контур водой, стравите воздух, а потом слейте всю воду через сбросник в любую мерную посуду.
  2. Кроме того, грубо объем сбалансированной системы можно вычислить из расчета 15 литров теплоносителя на киловатт мощности котла. Так, в случае котла мощностью 45 КВт в системе будет примерно 45*15=675 литров теплоносителя.

Стало быть, в этом случае разумным минимумом будет расширительный бак для системы отопления в 80 литров (с округлением в большую сторону до стандартного значения).

Стандартные объемы расширительных бачков.

Точная схема

Более точно можно своими руками рассчитать объем расширительного бака по формуле V = (Vt х E)/D, в которой:

  • V — искомое значение в литрах.
  • Vt — полный объем теплоносителя.
  • E — коэффициент расширения теплоносителя.
  • D — коэффициент эффективности расширительного бака.

Коэффициент расширения воды и бедных водно-гликолевых смесей можно взять по следующей таблице (при нагреве с исходной температуры в +10 С):

А вот коэффициенты для теплоносителей с большим содержанием гликоля.

Коэффициент эффективности бачка можно рассчитать по формуле D = (Pv — Ps) / (Pv + 1), в которой:

Pv — максимальное давление в контуре (давление срабатывания предохранительного клапана).

Подсказка: обычно оно берется равным 2,5 кгс/см2.

Ps- статическое давление контура (оно же — давление зарядки бака). Оно рассчитывается как 1/10 часть перепада в метрах между уровнем расположения бака и верхней точкой контура (избыточное давление в 1 кгс/см2 поднимает водяной столб на 10 метров). Давление, равное Ps, создается в воздушной камере бака перед заполнением системы.

Давайте в качестве примера подсчитаем требования к бачку для следующих условий:

  • Перепад высоты между баком и верхней точкой контура равен 5 метрам.
  • Мощность отопительного котла в доме равна 36 КВт.
  • Максимальный нагрев воды равен 80 градусам (с 10 до 90С).
  1. Коэффициент эффективности бака будет равным (2,5-0,5)/(2,5+1)=0,57.

Вместо расчета коэффициент можно взять из таблицы.

  1. Объем теплоносителя из расчета 15 литров на киловатт равен 15*36=540 литров.
  2. Коэффициент расширения воды при нагреве на 80 градусов равен 3,58%, или 0,0358.
  3. Таким образом, минимальный объем бака равен (540*0,0358)/0,57=34 литра.

Расчет трубопроводов, фитингов, арматуры, дополнительных устройств

Кроме основных элементов автономной закрытой системы отопления частного дома производится расчет остальных составляющих комплекса. Количество трубопроводов определяется по разработанной схеме – но этот подсчет считается не самым точным. Специалисты рекомендуют наносить разметку разводки трубопроводов – расчет по фактической схеме намного точнее. Здесь же определяется количество фитингов – уголков, соединительных муфт, можно рассчитать число необходимых креплений. Количество резьбовых фитингов определяется обычно по схеме – в точках установки арматуры, по схемам обвязки отдельных устройств и отопительных приборов.

Количество запорно-регулирующих устройств также определяют по схеме – в зависимости от способов подключения и обвязки оборудования. Для проведения ремонта и профилактики на каждое отдельное устройство в системе рекомендуется устанавливать арматуру – краны, вентили или клапана.

Зачастую в системах отопления с твердотопливными или электрическими котлами устанавливаются специальные устройства – теплоаккумуляторы. Эти емкостные устройства позволяют сократить потребление энергоносителя, частично могут выполнять функцию гидравлического разделителя. Объем теплового аккумулятора принимается из расчета 35 – 50 литров на 1 кВт тепловой мощности котла. Расчет классических гидравлических разделителей имеет свой алгоритм и во многом зависит от рабочих параметров конкретной системы – найти методики определения размеров устройства можно в отдельных публикациях всемирной сети.

(Просмотров 256 , 1 сегодня)

Рекомендуем прочитать:

Способы электрического отопления

Как заменить сливной бачок унитаза

Обвязка котла отопления своими руками

Гидроудар в системе отопления частного дома

Виды и выбор душевых кабин

Котлы отопления для частного дома

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
