Установка нового аппарата
Если монтаж водонагревателя в помещении производится впервые, то, чтобы правильно установить его, лучше всю работу доверить работникам соответствующей службы. В случае замены ранее установленного аппарата, допускается установка газовой колонки своими руками. Но все же без привлечения газовщиков при подключении газовой колонки в квартире или в частном строении не обойтись, поскольку аппарат должен быть зарегистрирован.
Оптимальным вариантом можно считать монтаж всего оборудования на стену согласно проекту и подсоединение только водопроводного шланга к патрубку агрегата. Подключить газовую колонку своими руками к газовому шлангу и произвести другие работы, связанные с горючей смесью, вы не имеете права.
Порядок проведения монтажа устройства не отличается оригинальностью. В месте на стене, где будет располагаться аппарат, необходимо сделать разметку под крепеж. Для этого необходимо произвести расчет высоты креплений так, чтобы выходящая из агрегата труба дымохода по вертикали имела размер не менее 30 см. А трубу к дымоходу можно было провести под определенным углом, значение которого можно определить, воспользовавшись схемой, предоставленной ниже.
По этой схеме производится установка газовой колонки Bosch, но она актуальна и для колонок других производителей.
После определения высоты монтажа, сделайте следующее:
- измерив расстояния между креплениями на колонке, перенесите полученные значения на стену, воспользовавшись строительным уровнем и рулеткой;
- с помощью перфоратора проделайте отверстия в стене под дюбели или кронштейны-крючки;
- после вкручивания крючков, подвесьте на них агрегат;

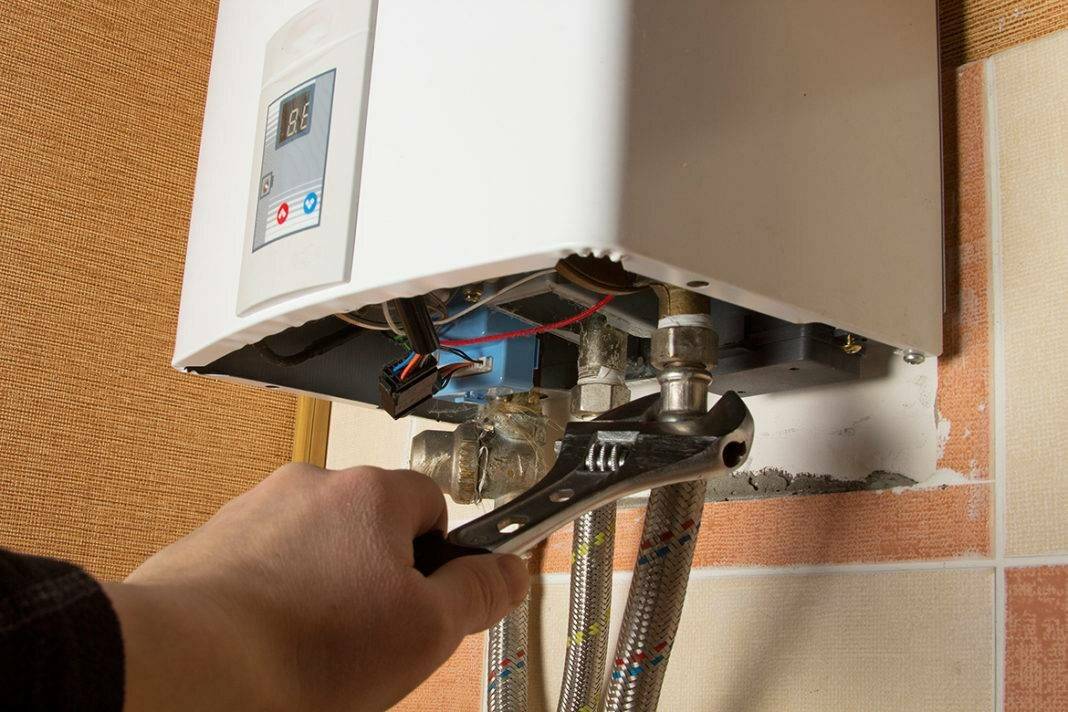

- теперь устанавливаем водопроводные шланги, прикрутив их к входному патрубку водогрейки, а также — к сливному;
- для проверки герметичности подсоединения шлангов к патрубкам, необходимо открыть подачу холодной воды и кран горячей воды в месте потребления;
- после этого на установленном агрегате можно закрепить трубу дымохода, пользуясь схемой, показанной выше, предназначенной для колонки Бош, для удобства допускается использование гофры (для этого в дымоходе должен быть установлен фланец соответствующего трубе диаметра);
- для подсоединения газовой трубы необходимо вызвать специалиста, который сделает это правильно и выдаст документ о регистрации аппарата.
На этом процедура подключения газовой колонки может считаться законченной.
Причины установить колонку в ванной
Ситуации, при которых необходимо устанавливать газовый проточный водонагреватель в ванной комнате, можно разделить на несколько больших категорий:
- замена уже существующей колонки, физически или морально устаревшей;
- перенос колонки из другого помещения;
- установка «с нуля» в соответствии с имеющимся строительным проектом.
Замена старого на новое
Первый случай – самый простой лишь на первый взгляд, поскольку в соответствующих нормативных документах присутствует прямой запрет на установку колонки в ванной комнате. Ее придется переносить в другое помещение (обычно это кухня), а это автоматически ведет к проблемам с подключением колонки к дымоходному каналу.
Решая эти проблемы, следует помнить, что практика использования широко распространенной обычной металлической «гофры» для соединения дымоотводного вывода колонки с каналом для дымоудаления не самая лучшая – надежнее применять трубы из листового металла. Связано это с тем, что толщина стенок гофрированных труб очень маленькая, и они довольно быстро прогорают.
Естественно, к газовой колонке должен быть обеспечен свободный доступ для профилактических и ремонтных работ.
Перенос газового водонагревателя
Случай с переносом газовой колонки из одного помещения (обычно это кухня) в другое место (традиционно – в расположенную прямо за стенкой ванную комнату), несмотря на свою кажущуюся простоту реализации, самый сложный из трех вышеупомянутых. Кроме прямого запрета на установку газовых приборов в ванной, это объясняется и следующими причинами:
- несоответствие размеров ванной комнаты требуемым для установки газового оборудования параметрам;
- отсутствие в ванной комнате удобно расположенного канала для дымоудаления;
- необходимость получения официального разрешения на перенос газового оборудования в другое помещение, по сути – изменение проекта газификации жилища;
- необходимость документального подтверждения в ЖЭУ и пожарном надзоре наличия и исправности технического состояния дымохода.
Даже если и удастся получить тем или иным способом разрешение, расходы на официальное оформление переноса газовой колонки могут ощутимо превысить стоимость самой колонки, не говоря уж о вполне возможных проблемах с перепланировкой помещения. Установка же газового нагревателя без согласования с большим, но всё-таки не бесконечным числом инстанций и официального разрешения (то есть на свой страх и риск) чревата, в лучшем случае, судебным постановлением «вернуть все как было!» и денежным штрафом. О худших вариантах развития событий лучше не думать…
Все перечисленные выше условия действительны и для обратного случая – переноса колонки из ванной комнаты в другое помещение. Для этого точно так же требуются официальные разрешения, технические экспертизы и, в подавляющем большинстве случаев, перепланировка жилья.
С технической, строительной точки зрения процесс переноса газовой колонки тоже может вызывать определенные затруднения. Связано это обычно со сложностью подводки к нагревателю инженерных коммуникаций и необходимостью устройства прочного и негорючего основания для подвешивания прибора, имеющей относительно большой вес.
Монтаж колонки «с нуля»
На монтаж газовой водогрейки в частном жилом доме или коттедже, даже если ванная комната отвечает всем нормативным требованиям, тоже требуется официальное разрешение соответствующих инстанций. Место размещения колонки, являющейся газовым оборудованием повышенной опасности, должно быть определено в газовом проекте, индивидуальном для каждого частного домовладения. Но в ванной устанавливать ее на данный момент запрещено!
Если дом уже газифицирован, и в проекте газовая колонка отсутствует – придется заниматься изменением проекта, причем затраченные на это суммы вполне могут превышать стоимость самого нагревателя. При этом следует учитывать, что в проекте указывается помещение и место подключения «точки» к газовой трубе – и если место размещения колонки может быть довольно удаленным от точки подключения, то помещение должно быть тем же, что и указано в проекте.
Основные характеристики газовых колонок
Газовые колонки отличаются быстрым нагревом воды, небольшими габаритами и эргономичностью. Кроме того, они снабжаются различными датчиками и автоматическими системами, исключающими утечку топлива.
Газовые колонки снабжаются различными датчиками.
Мощность водонагревателей варьируется от 15 до 30 кВт с учетом площади помещения.
Какими характеристиками должно обладать оборудование
Используемое оборудование должно обеспечивать безопасность и долговечность эксплуатации в течение установленного производителем срока службы.
Разрешается устанавливать только те агрегаты, которые в точности соответствуют региональным нормативным актам и имеют сертификацию Госгортехнадзора России.
Разрешено ли производить скрытый монтаж газового оборудования
Каждый прибор снабжен автономным газопроводом с запорным краном, который выполнен из металлической трубы. С учетом этой особенности спрятать конструкцию посредством скрытого монтажа нельзя.
Правила расположения колонки
Водонагреватель не может располагаться на несущей стене здания. Это прямо запрещено требованиями к установке газовых колонок. В случае взрыва это может повлечь повреждение здания или его частичное разрушение.
Для уточнения возможности установки прибора нужно взять информацию из кадастрового паспорта квартиры и общего плана дома. Эту информацию можно уточнить, вызвав специалистов.
Предъявляются требования к пространству от самой колонки до противоположной стены. Расстояние не должно быть менее одного метра. Это необходимо для свободного доступа к прибору для его обслуживания и осмотра. Также нельзя монтировать трубы для подачи газа в стены.
Это затрудняет осмотр коммуникаций и поиск утечки газа в квартире. При выявлении этого нарушения будет выдано предписание об устранении и разъяснена информация о том, как правильно надо устанавливать газовую колонку и куда обратиться.
Колонка должна находиться от стены на расстоянии более 10 см. Не допускается установка газового водонагревателя на деревянную стену без предварительной подготовки. На месте установки должна быть установлена пластина из стали, равная или превышающая по площади заднюю стенку прибора.
Не допускается установка колонки над газовой плитой. Эти приборы должны находиться на расстоянии не менее 1 метра друг от друга. Также нельзя использовать вытяжку для газовой плиты в качестве отвода продуктов сгорания. Нельзя использовать один дымоход для вытяжки и газовой колонки. Это прямо запрещено нормами безопасности.
Галерея изображенийФото из Выбирая место для монтажа колонки, необходимо соблюдать нормативные расстояния, обеспечивающие безопасную эксплуатацию. Между мойкой и газовым оборудованием должно быть не менее 30 см Между газовой плитой и проточным водонагревателем должно быть расстояние не менее 10 см Перед газовым водонагревателем на поставляющей газ трубе обязательно должен быть установлен запорный кран, необходимый для перекрытия магистрали Между смесителем и выходом нагретой воды из газовой колонки рекомендовано оставлять расстояние в 1 м, требующийся для нормальной работы автоматики Нормы расстояния от мойкиДистанция между плитой и газовой колонкойЗапорная арматура на газоподающей трубеСпецифика расположения смесителя
Можно ли оспорить санкцию
Учитывая высокую общественную опасность эксплуатации автомобильного транспорта с кустарно установленным газовым оборудованием, без проведения предписанных проверок состояния узлов, соединений и газопроводов, если получен штраф за ГБО без документов, вариантов обжаловать решение не остается. Суд основывается на неопровержимых фактах и доказательствах. В данном случае они вряд ли встанут на сторону водителя. Конечно, существует возможность избежать санкции в виде ареста, если нарушена процедура предъявления требования о прекращении эксплуатации автомобиля. Но этот факт необходимо доказать.
Как производится монтаж газового оборудования в ванной комнате
Существует несколько ситуаций, в которых оправдано размещение газового водонагревателя в санузле:
- Замена старой колонки.
- Перенос оборудования из другой части жилья.
- Монтаж системы «с нуля» с учетом имеющегося проекта.
Монтаж газового оборудования происходит при замене старой колонки.
Замена на новое устройство
Вариант замены старой системы новой считается достаточно простым, но в регламенте указан прямой запрет на размещение газоиспользующих приборов в ванной комнате. Для решения проблем придется перенести агрегат в другое подходящее помещение, например на кухню, что сопровождается рядом проблем с подсоединением колонки к дымоходной шахте.
Перенос оборудования
Перенос системы из кухни в ванную считается более сложным мероприятием.
Помимо запрета на монтаж аппаратов в санузле, возможные проблемы объясняются следующими факторами:
- Размеры комнаты не соответствуют требованиям для установки.
- В помещении отсутствует канал для эффективного отведения дыма.
Кроме того, перед монтажом следует получить официальные разрешительные документы и поменять проект газификации квартиры.
Даже если владелец жилья получит разрешение, расходы на бюрократические вопросы могут превысить стоимость самого оборудования.
Если поставить нагреватель без предварительного согласования с газовой службой, это может привести к непоправимым последствиям, включая штрафные санкции или отключение подачи газа.
Кроме того, такой вариант имеет сложности и с технической точки зрения. Они связаны с проблемами при подводке инженерных коммуникаций к оборудованию и закреплении тяжелого агрегата на стене.
Установка с нуля
Если водонагреватель устанавливается по новому проекту, а ванная комната соответствует всем нормативным требованиям, владельцу жилья все равно потребуется получать официальные бумаги от различных инстанций.
Размещение колонки определяется соответствующей документацией, но в санузле технически запрещено.
Если в доме уже есть газификация, но в проекте водонагреватель не указан, придется самостоятельно вносить изменения, что сопровождается дополнительными финансовыми расходами.
На этапе проектирования необходимо предусмотреть удаление колонки от точки подключения.
Алгоритм действий при замене газовой колонки
Нет приборов и устройств, которые бы служили вечно. Поэтому рано или поздно их нужно заменять. И газовая колонка не исключение. Менять ее самостоятельно нельзя. Это наказывается законом и большими денежными штрафами. Согласно строительным правилам есть нормы, которые необходимо соблюдать при демонтаже старой колонки и замене ее на новую.
Необходимая документация
От того, на какую колонку будет заменяться старая, зависит и пакет документов. Если замена производится на колонку той же марки, то потребуются следующие справки:
- Заявление на замену старого оборудования на новое с сохранением прежнего места.
- Разрешение на проведение работ на магистрали.
- Копия проекта дома с системами водо- и газоснабжения.
- Паспорт на новую колонку с указанием в нем все ее характеристик.
- Документ о состоянии дымохода.
Если же проводится замена колонки на ту же марку, но с другой мощностью, необходимо заказывать перерасчёт проекта. Также поступают и при замене колонки на другую марку.
Факторы, влияющие на стоимость работ
Замена газовой колонки обойдется вам от 3000 руб. до 5000 руб. если считать еще демонтаж старого оборудования необходимо прибавить 300-800 руб. стоимость может быть выше в следующих случаях:
- Необходима замена дымохода или газового крана.
- Провести какие-либо сантехнические работы.
- Купить недостающие элементы для монтажа колонки.
Замена газовой колонки стоит от 3000 руб. до 5000 руб
Еще в стоимость дополнительно могут включать вызов бригады по замене колонки и само подключение колонки.
Демонтаж старой колонки
Пред монтажом нового оборудования необходимо избавиться от старого.
- Перекрыть подачу газа к колонке. Сделать это можно с помощью разводного ключа.
- Перекрыть водопровод. Делают это для того, чтобы избежать лишней воды, которая может политься из трубы.
- Следующим шагом стоит отсоединить дымоход. Для этого достаточно ослабить хомуты на трубе.
- И завершающим шагом демонтируется сама колонка. В некоторых случаях необходимо снимать переднюю крышку колонки, чтобы открутить шурупы и снять коробку.
Последующими шагами является установка уже новой колонки.
Установка новой колонки
Чтобы установить новую колонку и соблюсти все правила, необходимо следовать всем строительным нормам. Только в этом случае она сослужит хорошую и долгую службу.
Установить колонку можно самостоятельно. Но подключать ее к газу может только специалист. В противном случае вас может ожидать штраф.
- Первым делом перед установкой необходимо обработать стену, заделать образовавшиеся дыры от прошлой колонки. Возможно дать стене просохнуть в течение дня.
- Следующим шагом следует сделать новые крепления, чтобы они могли удержать колонку.
- Посадив газовую колонку на стену, присоединив дымоход. Можно вызывать специалиста для подключения самого газа.
- Специалист проделав свою работу, проверяет надежность подсоединения и отсутствие протечек воды и утечек газа.
- Далее составляется акт регистрации введения в использование нового оборудования. Использовать газовую колонку можно со спокойной душой.
Установка новой газовой колонки
Как скрыть газовою колонку на кухне
Есть несколько различных способов маскировки конструкции на кухне. Следует соблюдать определенные требования, а также использовать безопасные материалы для выполнения поставленной задачи.
Можно ли закрывать газовую колонку шкафом
Это можно сделать. При этом нужно соблюдать определенные требования, чтобы обезопасить себя и своих близких. Шкаф должен быть изготовлен из материалов, устойчивых к горению
Также важно соблюдать расстояние между стенками всех приборов. Сплошной шкаф разрешается использовать, когда в водонагревателе есть собственная камера сгорания
В поиске решений о том, как эффектно замаскировать газовую колонку, нужно подстраиваться под ограничения и требования, указанные выше.
Покраска в цвет стен и кухонного гарнитура
Один из самых простых и доступных методов. Достаточно подобрать мебель в тон, приобрести подходящую краску и выполнить все работы. Это не занимает много времени, а результат вас порадует. Для окраски изделия необходимо приобрести специальную краску, которая отличается устойчивостью к внешним факторам.
Недорогой в реализации, стильный и самый простой способ интеграции колонки в интерьер – подобрать подходящую модель или покрасить уже имеющийся агрегат в тон стен, мебели, отдельных элементов интерьера.
Установка колонки между шкафчиками
Один из эффективных способов. Достаточно прост в реализации. Подходит в тогда, когда не получается встроить оборудование в мебельный гарнитур. Допускается открытый или закрытый вариант конструкции. Дополнительно можно проделать отверстия для обеспечения лучшей вентиляции.
Нужно постараться не злоупотреблять слишком яркими красками, учитывать тематику и общее цветовое решение кухни.
Перенос колонки в коридор
Если кухня небольшая, можно задуматься об установке в коридоре. При этом следует соблюдать ряд требований. Помещение должно соответствовать установленным размерам. Также нужно обратиться в газовую службу для согласования выполнения процедуры. Иногда можно переносить водонагреватель в ванную. При этом также нужно получить соответствующее разрешение.
Перенос колонки в коридор – оптимальное решение для владельцев хрущевок, помещений скромных размеров.
Декорирование агрегата
Один из простых и наименее затратных способов. С помощью различных декоративных элементов можно легко преобразить внешний вид водонагревателя и колонки. В качестве декора можно использовать наклейки, фото, живопись, роспись, разные орнаменты. Также можно сразу приобрести украшенную модель, чтобы не тратить лишнее время на самостоятельное декорирование.
Процедура не потребует разрешений от контролирующих органов и не составит труда в реализации для творческих людей.
Особенности демонтажа: отключение водоснабжения и приобретение дополнительных расходных элементов
При замене газовой колонки на следующем этапе необходимо осуществить отключение системы водоснабжения. Если для отключения колонки предусмотрены краны, следует перекрыть их. При отсутствии такой возможности нужно перекрыть подачу в квартиру. В последнем случае перед установкой нового прибора необходимо приобрести два крана на выход и вход воды. Эти элементы устанавливаются на той части трубы, где будет осуществляться подключение. В дальнейшем это должно облегчить обслуживание прибора.
После отключения колонки от системы водоснабжения необходимо снять соединительную трубу с выхода устройства и вынуть ее с дымохода. Колонка отключена. Ее можно снять с крепления. Пространство для установки нового агрегата освободилось. Можно приступать к следующему этапу работ.
Если газовый водонагреватель не предусмотрен
В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.
Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.
Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.
Галерея изображенийФото из Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м² Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди Проточный газовый водонагревательПроизводительный малогабаритный приборЭксплуатация колонки в частных домахПреимущества газовой колонкиКомпактные размеры проточного оборудованияОсобенности размещения нагревателяДва газовых водонагревателя в одном помещенииМонтаж нагревателя только в жилых домах и квартирах
Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.
Порядок действий выглядит следующим образом:
- Написать заявление в газораспределительную фирму.
- Получить план из БТИ или Росреестра.
- Предоставить выписку из Росреестра, подтверждающую право собственности.
- Обратиться в профильную организацию для составления проекта.
- Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.
После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.
Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.
Требования к помещению
Самое главное отличие газового бытового оборудования от электроприборов – более высокая степень потенциальной опасности. Именно поэтому газовую колонку невозможно взять и установить там, где это удобно для эксплуатации или красиво вписывается в интерьер – ее можно монтировать исключительно в местах, отвечающих большому количеству требований.
Нормативы старые и новые
Примерно до середины 80-х годов прошлого века таких требований было всего два – наличие дымохода в непосредственной близости от колонки и возможность подключения к газовому «стояку». Но газ есть газ, тем более бытовой, идеально чистым он не бывает и при работе колонки образовывалось большое количество сажи. Модели нагревателей были максимально упрощенными, никаких, даже самых примитивных систем «автоочистки» от нагара и копоти в них не предусматривалось. Итог – очень большое количество случаев отравления угарным газом и взрывов из-за отсутствия «газ-контроля».
К концу XX века строительные нормативы, касающиеся установки бытового газового оборудования, были пересмотрены радикально – и теперь возможность установки газовой колонки в помещении определяется прежде всего размерами этого помещения. Точнее – его объемом, «кубатурой». Естественно, при этом требования к наличию дымохода и вентиляции не отменяются.
Какой должна быть помещение с газовым прибором
Подробно современные нормы, ключевые при монтаже газовых колонок, определены СНиПами №42-01-2002, №31-01-2003 и №41-01-2003. В общих чертах, применительно к индивидуальному жилищному строительству, основные правила следующие:
- объем помещения должен превышать 15 кубометров;
- в помещении должно быть окно или форточка площадью не менее 0,45 кв. м (0,03 кв. м на каждый кубический метр объема помещения) для обеспечения вентилирования (проветривания) помещения;
- высота потолков не должна быть меньше 2,2 м;
- ширина дверного полотна должна превышать 70 см;
- участок стены, на котором подвешивается газовая колонка, должен быть из негорючего материала;
- высота подвешивания колонки должна быть не менее 1 м;
- со всех сторон к прибору должен быть обеспечен СВОБОДНЫЙ оперативный доступ, вариант «это уберем, это снимем, тут подвинем – и пожалуйста!» неприемлем категорически.
Требование к негорючести стен можно «обойти», если между колонкой и плоскостью стены проложить не поддерживающий горение листовой материал – асбест или металл. Следует только учитывать, что асбест давно уже признан канцерогенным материалом и к использованию в частном строительстве не рекомендован, а в промышленном – так и вовсе запрещен.
Несоответствие помещения любому из перечисленных требований – повод искать для установки газовой колонки другое место. Единственное исключение – ванная комната в квартире старого жилого фонда («хрущевки», «панельки»…), в которой газовый водонагреватель был установлен изначально, на момент ввода здания в эксплуатацию, и предусмотрен соответствующим проектом. В таком случае производится, по сути, всего лишь замена одного газового прибора на другой, более современный.
Но исключение это так себе, поскольку касается именно «родных» газовых колонок, установленных несколько десятилетий назад – при соблюдении современных норм заменить их на новый прибор будет невозможно.
Почему невозможно? Потому, что последняя редакция Строительных Правил 62.13330.2011 (п. 7.6.) допускает только транзитную прокладку газопроводов (газовых труб) через «…ванную комнату (или душевую), уборную (или совмещенный санузел) в квартирах жилых зданий». Установка газоиспользующего оборудования, к которому относятся и газовые водонагреватели (колонки), в этих помещениях запрещена. Проще говоря, официально установить газовую колонку в ванной не получится, даже если она просто меняет старый «советский» водонагреватель – ни один дорожащий своим местом работы инспектор разрешения не даст.
