Важно знать: как продумать расчет теплового насоса

Простейший тепловой насос из оконного кондиционера

Как нетрудно догадаться, для изготовления ТН «вода – воздух» потребуется оконный охладитель в рабочем состоянии. Очень желательно купить модель, оборудованную реверсивным клапаном и способную работать на обогрев, иначе придется переделывать фреоновый контур.

Совет

При покупке б/у кондиционера обратите внимание на шильдик, где отображены технические характеристики бытового прибора. Интересующий вас параметр – производительность аппарата по холоду (указывается в киловаттах или Британских тепловых единицах – BTU)

Отопительная мощность аппарата больше холодильной и равна сумме двух параметров — производительность плюс тепло, выделяемое компрессором При некоторой доле везения вам даже не придется выпускать фреон и перепаивать трубки. Как переделать кондиционер в тепловой насос:

1. Снимите верхний кожух агрегата и открутите внешний теплообменник от поддона. Аккуратно отодвиньте радиатор, стараясь не перегибать трубки с хладагентом.
2. Снимите наружную крыльчатку с общего вала.
3. Изготовьте металлический бак по длине внешнего теплообменника, ширину сделайте на 10—15 см больше. В боковые стенки врежьте штуцеры подачи проточной воды.
4. Чтобы радиатор не обмерзал, увеличьте площадь обмена, добавив по бокам пластины из меди либо алюминия (в зависимости от материала теплообменника).
5. Погрузите радиатор в бак, желательно без разрезания фреоновых трубок. Сделайте герметичную крышку и уплотните вводы контура.
6. Подсоедините к штуцерам шланги подачи и отбора воды, подключите циркуляционные насосы. Наполните и проверьте бак на герметичность.

Рекомендация. Если теплообменник не удается поместить в резервуар без нарушения фреоновых магистралей, постарайтесь эвакуировать газ и разрезать трубки в нужных точках (подальше от испарителя). После сборки водяного теплообменного узла контур придется спаять и заправить фреоном. Количество хладагента тоже указано на табличке.

Теперь остается запустить самодельный ТН и отрегулировать водяной поток, добиваясь максимальной эффективности

Обратите внимание: импровизированный отопитель использует полностью , вы только переместили радиатор из воздушной среды в жидкую. Как система работает вживую, смотрите на видео мастера–умельца:

Виды агрегатов

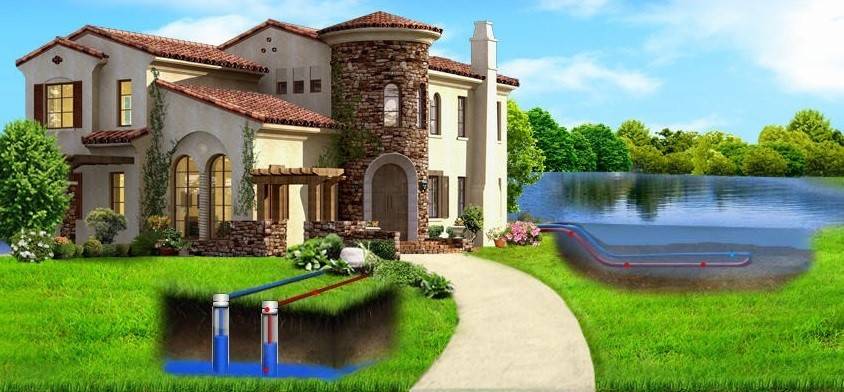

Получение энергии возможно из воды, грунта и воздуха. Именно характер теплоносителя на внешнем и серединном контурах, определяет их классификацию. В зависимости от компоновки теплоносителей различают тепловые насосы систем:

• Грунт-вода;
• Вода-вода;
• Воздух-вода;
• Воздух-воздух.

Все они берут тепловую энергию из природных ресурсов – воды, воздуха и грунта.

Все ТН имеют схожую конструкцию, но есть и различия, которые зависят от основного источника энергии. Отличием, например, воздушного насоса, выступает наличие вентилятора. Для грунтовых характерным является наличие труб, которые закапываются в грунт, и теплоноситель потом забирает тепло из земли, и с помощью конденсатора предает его в трубы отопительной системы. Водные тоже имеют трубы, но по ним идет вода из колодца и скважины, тепловой ресурс берется из нее.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

• носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
• затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
• во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
• газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
• горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
• завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Теплонасос и его эффективность

Коэффициент мощности насоса означает отношение обогревательной мощности к потребляемой, проще говоря – сколько киловатт тепловой мощности приходится на выходе на каждый потребленный киловатт электроэнергии. К примеру, у обычно электрического обогревателя данный коэффициент равен около единицы. А для кондиционеров и тепловых насосов он начинается от 3,0 и может достигать 5,0, и даже больше. На данный показатель также оказывает влияние и теплопроводный контур.

Например, воздушный контур обойдется намного дешевле, однако, его использование в бытовых условиях может доставлять некоторый дискомфорт. Это происходит потому, что вентилятор, гоняющий воздух, будет разносить по помещениям и собственный шум, а также в зимний период прогревание воздуха занимает более длительное время. Таким образом, если жилое помещение находится в регионе, где зимой присутствуют сильные заморозки, то имеет смысл устанавливать бивалентную систему отопления (в ней будет использоваться сразу же два источника тепла). Такая система будет самостоятельно контролировать эффективность нагрева, например, если температура достигла определенного уровня и выше ее поднять посредством первого источника не получается, то автоматически подключается дополнительный источник тепла.

А вот на земляном контуре таких проблем, как правило, не возникает, ибо температура земли ниже уровня промерзания не падает менее 0 градусов по Цельсию. На глубине от 3-4 и до 40-50 метров она находится на уровне среднегодовой температуры воздуха, характерной для данной местности. А на глубине еще ниже, она даже начинает повышаться. Да и работает грунтовой теплообменник совершено бесшумно.

Назначение

Отопление – основная функция тепловых насосов. При этом не каждая модель способна дать необходимую тепловую мощность для полноценного отопления.

Охлаждение – предусмотрено в большинстве воздушных моделей. А вот многие грунтовые устройства не способны работать на охлаждение без дополнительной техники, которая приобретается отдельно. Вертикальные ТН обеспечивают лучшее охлаждение, чем горизонтальные тепловые машины.

Горячее водоснабжение (ГВС) – реализовано за счет встроенного водонагревателя или возможности подсоединения к внешнему бойлеру. Подобные насосы относятся к воздушному типу и встречаются редко.

Отопление и ГВС – сочетание двух режимов. Универсальный вариант.

Из каких частей состоит тепловой насос

Исходя из конструкционных особенностей все семейство систем отопления с «тепловыми насосами» делится на три основных составных части:

• Внешний контур. Эта конструкция размещается либо в водоемах, либо непосредственно в толще земли и служит для сбора природного тепла недр земли.
• Сам тепловой насос. Это оборудование работает по принципу, обратному обычному бытовому холодильнику и передает в помещение тепло, накопленное землей или водой от предыдущего воздействия солнечной энергии.
• Внутренний контур. Это классическая система распределения тепла и горячей воды внутри жилища.

Пример расчета теплового насоса

Подберем ТН для системы отопления одноэтажного дома общей площадью 70 кв. м со стандартной высотой потолка (2,5 м), рациональной архитектурой и теплоизоляцией ограждающих конструкций, соответствующей требованиям современных строительных норм. На обогрев 1-го кв. м такого объекта по общепринятым нормам приходится тратить 100 Вт тепла. Таким образом, для отопления всего дома понадобится:

Q = 70 х 100 = 7000 Вт = 7 кВт тепловой энергии.

Выбираем тепловой насос марки «ТеплоДаром» (модель L-024-WLC) с тепловой мощностью W = 7,7 кВт. Компрессор агрегата потребляет N = 2,5 кВт электроэнергии.

Расчет коллектора

Грунт на отведенном под строительство коллектора участке – глинистый, уровень грунтовых вод высокий (принимаем теплотворную способность p = 35 Вт/м).

Мощность коллектора определяем по формуле:

Qk = W – N = 7,7 – 2,5 = 5,2 кВт.

L = 5200 / 35 = 148.5 м (приблизительно).

Исходя из того факта, что укладывать контур длиной более 100 м нерационально из-за чрезмерно высокого гидравлического сопротивления, принимаем следующее: коллектор теплового насоса будет состоять из двух контуров – длиной 100 м и 50 м.

Площадь участка, который необходимо будет отвести под коллектор, определим по формуле:

S = L x A,

Где А – шаг между соседними участками контура. Принимаем: А = 0,8 м.

Тогда S = 150 x 0.8 = 120 кв. м.

Как работает тепловой насос системы воздух-вода

Устройство ТН воздух-вода мало чем отличается от обычного кондиционера или холодильника, только при условии работы обратного процесса или цикла Карно. Этот же принцип используется в климатической технике нового поколения. Кондиционеры, работающие на охлаждение, способны протапливать помещение, до тех пор, пока температура не понизится до -5°С.

Технические характеристики теплонасосов воздух-вода существенно улучшены, по сравнению с обычной климатической техникой. Обогрев помещения возможен до тех пор, пока температура не опустится до -15°С -25°С, а в некоторых моделях и до -32°С, включительно.

Если не вдаваться в технические подробности, принцип работы теплового насоса воздух-вода заключается в следующем:

• Низкотемпературные тепловые насосы воздух – вода состоят из контура, по которому циркулирует фреон, испарителя, конденсатора и компрессора.
• В испарителе создаются условия для преобразования фреона в газообразное состояние. При этом, поглощается тепло из окружающей среды.
• Газ направляется в компрессор, где создается высокое давление, при котором фреон разогревается до температуры 120-125°С и впрыскивается в конденсатор.
• Газ в конденсаторе преобразовывается в жидкость, которая отдает тепло.

Данный принцип действия используется во всех тепловых насосах, разница заключается только в различных источниках, для получения тепловой энергии: земля, вода, воздух и т.д.

Производительность теплонасосов напрямую связана с температурой окружающей среды. Эта особенность гарантирует возможность применения ТН воздух-вода в средней и южной полосе России.

Тепловой энергии, получаемой в процессе разогрева фреона, хватит, чтобы нагреть теплоноситель до 65°С. Этой температуры более чем достаточно, для удовлетворения потребностей в горячем водоснабжении и отопления дома, радиаторной системой и теплыми полами.

Данный принцип работы использует низко потенциальную тепловую энергию, что ограничивает эксплуатацию устройства, внешними факторами. Оптимальная температура для теплонасоса воздух-вода, не ниже -10°С (в некоторых моделях 15-20°С). Когда значение падает ниже нормы, работоспособность оборудования резко снижается. Чтобы справиться с данной проблемой, был разработан принцип работы теплового насоса воздух-вода совместно с другими источниками тепла. Как это происходит на практике?

• При падении температуры окружающей среды, насос начинает работать с постоянно увеличивающейся нагрузкой.
• Когда показатели доходят до критичных отметок, включается резервный источник тепла: котел, работающий от электричества, жидкого и твердого топлива или газа, обеспечивающий повышение КПД.
• Как только, температуры окружающей среды достаточно для полной производительности, котел отключается.

Контроль над включением-отключением отопительного оборудования осуществляется вручную или при помощи автоматики. Опыт эксплуатации показывает, что оптимально будет выполнить подключение в качестве резерва электрокотла.

Методика расчета тепловых насосов

Безусловно, процесс выбора и расчет теплового насоса является весьма сложной в техническом отношении операцией и зависит от индивидуальных особенностей объекта, но ориентировочно он может быть сведен к следующим этапам:

Определяются теплопотери через ограждающие конструкции здания (стены, перекрытия, окна, двери). Сделать это можно, применив следующее соотношение:

Qок = S*( tвн – tнар)* (1 + Σ β ) *n / Rт(Вт)где

tнар – наружная температура воздуха (°С);

tвн – внутренняя температура воздуха (°С);

S – суммарная площадь всех ограждающих конструкций (м2);

n – коэффициент, указывающийвлияние окружающей среды на характеристики объекта. Для помещений, напрямую контактирующих через перекрытия с наружной средой n=1; для объектов, имеющих чердачные перекрытия n=0,9; если же объект размещен над подвальным помещением n = 0,75;

β – коэффициент добавочных теплопотерь, который зависит от типа строения и его географического расположенияβ может варьироваться от 0,05 до 0,27;

Rт – теплосопротивление, определяется по следующему выражению:

Rт = 1/ α_внутр + Σ ( δ_і / λ_і ) + 1/ α_нар (м2*°С / Вт), где:

δ_і / λі – расчетный показатель теплопроводности применяемых при строительстве материалов.

α_нар– коэффициент теплового рассеивания наружных поверхностей ограждающих конструкций(Вт/ м2*оС);

α_внутр– коэффициент теплового поглощения внутренних поверхностей ограждающих конструкций(Вт/ м2*оС);

— Рассчитываются суммарные теплопотери сооружения по формуле:

Qт.пот = Qок + Qи – Qбп , где:

Qи — затраты энергии на подогрев воздуха поступающего к помещению через естественные неплотности;

Qбп -выделения тепла за счет функционирования бытовых приборов и деятельности людей.

2. На основании полученных данных рассчитывается годичное потребление тепловой энергии для каждого индивидуального объекта:

Qгод = 24*0.63*Qт. пот.*(( d*( tвн — tнар.ср.)/ ( tвн — tнар.))(кВт/час за год.) где:

tвн – рекомендуемая температура воздушной среды внутри помещения;

tнар – наружная температура воздуха;

tнар.ср – среднеарифметическое значение температуры наружного воздуха за весь отопительный сезон;

d – число дней отопительного периода.

3. Для полного анализа потребуется рассчитать и уровень тепловой мощности необходимой для разогрева воды:

Qгв = V * 17(кВт/час за год.) где:

V –объем каждодневного нагрева воды до 50 °С.

Тогда суммарный расход тепловой энергии определится по формуле:

Q = Qгв + Qгод (кВт/час за год.)

Принимая во внимание полученные данные, подобрать наиболее подходящий тепловой насос для отопления и горячего водоснабжения не составит большого труда. Причем расчетная мощность определится как

Qтн=1,1*Q, где:

Qтн=1,1*Q, где:

1,1 – корректирующий коэффициент, указывающий возможность увеличения нагрузки на тепловой насос в период возникновения критических температур.

Выполнив расчет тепловых насосов можно подобрать наиболее подходящий тепловой насос, способный обеспечить требуемые параметры микроклимата в помещениях с любыми техническими характеристиками. А учитывая возможность интеграции указанной системы с климатической установкой теплый пол можно отметить, не только ее функциональность, но и высокую эстетическую стоимость.

Читать еще:

О том как правильно рассчитать кол-во и глубину скважин для ТН можно узнать из следующего видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Как подобрать тепловой насос воздух-вода?

Как мы видим, расчет теплового насоса воздух-вода сильно зависит от COP. Соответственно, чем выше этот коэффициент, тем меньше расходы на отопление и ГВС. Но оборудование с хорошими показателями стоит немало, поэтому лучше поискать золотую середину.

Принцип работы теплового насоса воздух вода таков, что его КПД сильно зависит от температуры воздуха. В некоторых регионах и в разное время года она существенно отличается днем и ночью. Это нужно учитывать.

Когда вы получили цифры по потерям тепла на отопление и горячую воду, просчитайте расход на потребление для разных моделей и производителей тепловых насосов. Сравнив эти расчеты и стоимость оборудования, вы сможете выбрать оптимальный вариант.

Большую роль играет мощность насоса – чем больше разница между его максимальной производительностью и потреблением, тем дольше он прослужит. Нередко у более мощных моделей одной серии коэффициент COP выше, чем у менее производительных.

При выборе поставщика подсчитайте окупаемость оборудования – за какое время расходы на приобретение покроются за счет экономии. Это немаловажный фактор.

Другие варианты расчетов насосов

Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.

Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.

После получения результатов расчетов необходимо обратить внимание на напорно-расходные данные о моделях насосов с учетом скоростей его работы. Характеристики можно отразить на графике с двумя координатами – напором и производительностью, а затем определить точку пересечения этих величин

Исходя из графического изображения, подбирают нужную модель насоса для отопления для конкретного дома. Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.

Типы тепловых насосов

Тепловые насосы делят на три основных типа по источнику низкопотенциальной энергии:

• Воздух.
• Грунт.
• Вода — источником могут быть грунтовые воды и водоемы на поверхности.

Для водяных систем отопления, которые более распространены, применяются такие виды тепловых насосов:

• воздух–вода;
• грунт-вода;
• вода-вода.

«Воздух-вода» — воздушный тип теплового насоса, обогревающий здание путем забора воздуха снаружи посредством внешнего блока. Работает по принципу кондиционера, только наоборот, преобразуя энергию воздуха в тепло. Такой теплонасос не требует больших затрат на установку, под него не нужно отводить участок земли и, тем более, бурить скважину. Однако, эффективность эксплуатации при низких температурах (-25ºС) снижается и требуется дополнительный источник тепловой энергии.

Устройство «грунт-вода» относится к геотермальным и производит забор тепла из земли с помощью коллектора, уложенного на глубину ниже промерзания грунта. Также здесь существует зависимость от площади участка и ландшафта, если коллектор расположен горизонтально. Для вертикального расположения потребуется бурить скважину.

«Вода-вода» устанавливается там, где рядом есть водоем или грунтовые воды. В первом случае коллектор укладывается на дно водоема, во втором бурится скважина или несколько, если позволяет площадь участка. Иногда глубина пролегания подземных вод слишком большая, поэтому затраты на установку такого теплонасоса могут быть очень высоки.

Каждый тип теплового насоса имеет свои преимущества и недостатки, если здание находится далеко от водоема или грунтовые воды слишком глубоко, то «вода-вода» не подойдет. «Воздух-вода» будет актуален только в относительно теплых регионах, где температура воздуха в холодное время года не опускается ниже отметки -25º С.

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и схеме оборудования, можно собрать насос самостоятельно. Предварительно требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Тепловой насос Просто и недорого 1

Watch this video on YouTube

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух — вода». Она будет состоять из двух каналов (для подачи воздушного потока и для отвода отработанного), вентилятора и компрессора. Компрессор не обязательно приобретать новый, допускается воспользоваться рабочим устройством с холодильника или другого оборудования. Рекомендуется использовать спиральный компрессор.

Этапы работы:

1. Сделать из медной трубы змеевик. Трубу, по которой будет поступать холодильный агент, разместить сверху.
2. Вмонтировать змеевик в разделенную напополам пластиковую емкость. Она будет выполнять роль испарителя.
3. Подключить терморегулирующий клапан и заизолировать его.
4. Собрать все элементы в блок и проверить его работоспособность.

Важно отметить, что данная процедура является достаточно сложной для обычного человека. Непрофессионал не сможет правильно собрать все детали и подключить терморегулирующий клапан

Лучше доверить выполнение работ мастерам, т.к. ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

Информация о насосах

Общие сведения

Циркуляционные насосы представляют собой устройства, которые обеспечивают перераспределение жидкости внутри замкнутого контура.  Чаще всего эта разновидность насосного оборудование используется в отопительных системах (в том числе в низкотемпературных, к которым и относится водяной обогрев напольного покрытия), а также в системах кондиционирования и охлаждения.

Основная задача устройства – постоянно перемещать значительный объем жидкости, обеспечивая постоянное давление и равномерное движение теплоносителя по системе. Использование насоса существенно повышает эффективность работы теплого пола, поскольку в длинных контурах не застаивается вода.

Основные элементы конструкции

Типовой насос для водяного теплого пола имеет следующую конструкцию:

• Базовый элемнт устройства  – корпус, который производится из материалов с высокой механической прочностью. Традиционно для изготовления корпусов используют металлы (бронза, литой чугун, нержавеющая сталь), однако некоторые современные модели выполняют в пластиковых корпусах.
• На корпусе размещаются патрубки для присоединения вводных и выводных труб. У промышленных насосов, которые используются для обслуживания контуров большой протяженности, вместо патрубков предусмотрены фланцевые соединители диаметром 40 мм и более.
• Движение теплоносителя обеспечивается за счет вращения крыльчатой лопасти. На сегодняшний день лучшими считаются крыльчатки, которые производятся из технолоплимера, поскольку этот материал практически не подвержен износу.
• Крыльчатка приводится в движение электромотором, который у большинства моделей расположен на боковой поверхности корпуса.

Варианты монтажа

Некоторые модели также комплектуются воздухоотводом. У других встречается более распространенный вариант: специальная гайка на корпусе, которая выкручивается для выпуска накопившегося воздуха.

Особенности эксплуатации в системах теплого пола

Принцип использования

Традиционно циркуляционные установки монтируются в отопительных системах радиаторного типа.

Однако теплый пол имеет свои конструктивные особенности, и потому насос нужно приобретать с учетом этих нюансов:

• Во-первых, в радиаторных системах используется высокотемпературный теплоноситель, потому насосная группа монтируется на обратном трубопроводе. Это позволяет избежать перегрева элементов, контактирующих с горячей водой, и увеличить ресурс службы устройства.
• Отопление полов производится с использованием низкотемпературных жидкостей (нагрев выше 40С осуществляется крайне редко), потому насос можно монтировать как на  подающую, так и на обратную трубу.

Вариант установки на обратный трубопровод

• Радиаторные системы отличаются малой скоростью движения теплоносителя, благодаря чему циркуляция может осуществляться за счет естественных факторов, таких как перепад температур.
• А вот водяной теплый пол без насоса эффективно работать может только в том случае, если он имеет контур малой длины. Для стандартных комплектаций, у которых для обогрева используется 50 м трубопроводов и более, требуется насос с достаточно хорошим напором.

Кроме того, стоит принимать во внимание и особенности размещения управляющего коллектора. Как правило, коллекторный шкаф имеет небольшие габариты, потому для обслуживания системы теплых полов  приходится устанавливать компактный, но в то же время производительный насос
