Выбор радиатора отопления для квартиры: виды, преимущества и недостатки

Где лучше сталь, а где алюминий?

Какие радиаторы отопления лучше для частного дома, а какие для квартиры? Ответ на этот вопрос прост.

В частном доме вы можете следить за качеством воды или теплоносителя. В индивидуальной системе отопления не бывает гидроударов или больших перепадов давления. Стальной радиатор в частном доме прослужит долго.

В квартирах с центральной системой отопления проверить качество воды невозможно. Перепады температуры и давления в ЦСО – не редкость. Так что стальные радиаторы использовать довольно рискованно – лучше раскошелиться и установить алюминиевые.

Стальные радиаторы, в среднем, дешевле алюминиевых. Конечно, среди обоих видов есть модели премиум класса от известных производителей, которые отличаются дизайном (см. фото) и стоят дороже обычных. Но если брать средний класс, то сталь стоит меньше.

Нестандартный алюминиевый радиатор.

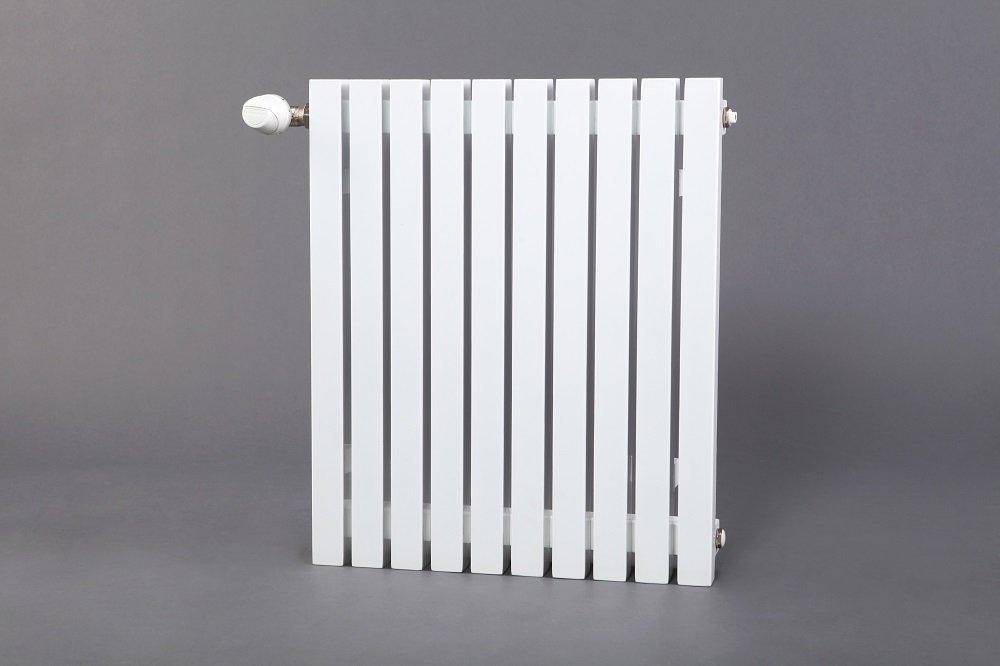

Нестатндартный стальной радиатор.

Устройство стальных радиаторов

Известны две, принципиально различные технологии производства:

• Панельные радиаторы могут состоять из одной, двух, трех панелей. Каждая панель состоит из профильных листов стали. Сваренные вместе, они образуют каналы для передвижения теплоносителя. Блокируются между собой панели стальными патрубками. Для увеличения теплоотдачи прибора, изнутри панели делается дополнительное оребрение. Снизу и сверху многослойная панель, обычно закрывается защитным кожухом;
• Трубчатые радиаторы конструктивно проще и состоят собственно из труб. Они бывают секционного типа, соединяясь в этом случае ниппелями, на манер чугунных;
• Полностью сварная, неразборная конструкция. Трудоемкие в изготовлении, эти батареи дороже стоят, а технодизайн ограничивает круг их применения промышленными, торговыми и офисными зданиями.

Радиаторы отопления алюминиевые размеры секции

Сегодня в каждом доме и квартире присутствуют радиаторы отопления. Чугунные радиаторы нашли широкое применение благодаря своей эффективности, долговечности и большому коэффициенту теплоотдачи. Однако со временем они забиваются ржавчиной и илом, который попадает в отопительную систему через трубы. Такой недостаток значительно снижает эффективность чугунных радиаторов. Именно по этой причине радиаторы отопления алюминиевые пришли на замену чугунным

Радиаторы отопления алюминиевые размеры секции необходимо выбирать исходя из следующих факторов:

1. Площадь помещения;
2. Расчетная мощность секции;
3. Коэффициент теплоотдачи;
4. Доступность свободного пространства для монтажа.

Что такое секция алюминиевого радиатора?

Секция (радиатора отопления) представляет собой двутрубчатую алюминиевую конструкцию, которая для улучшения термопереносаоребреннаяметодами конвекции и излучения. Секция является наименьшим конструктивным элементом радиатора отопления.

Доступные размеры секций алюминиевых радиаторов:

1. Ширина секции — 80 мм;
2. Высота секции — 350, 500, 600, 700 мм;
3. Глубина секции – 80, 95 мм;

Рабочее давление алюминиевых секций может достигать 16 бар.

Для того чтобы правильно выбрать и размер секций алюминиевых, необходимо выполнить расчет мощности радиатора. Как правило, данное значение указывается заводом изготовителем на каждой из доступных моделей алюминиевых радиаторов. Также существует простая и эффективная формула для расчета требуемого количества радиаторных секций:

S – площадь обогреваемой комнаты (помещения);

Р – мощность секции алюминиевого радиатора;

К – количество секций;

100 – значение 100 Ватт на 1 кв.м. при стандартной высоте потолка в помещении 2.7 метра.

При расчете и выборе размера секции алюминиевого радиатора необходимо учесть, что запас мощности должен составлять как минимум 20%.

На сегодняшний день представлены алюминиевые секции разных размеров следующих знаменитых производителей:

Алюминиевые радиаторы отопления – безупречное качество, высокая эффективность и универсальность.

Очень важная тема. Особенно сегодня, когда разновидностей радиаторов много, а выбор приходится делать самой, так как абсолютно доверить этот выбор кому-либо просто опасно. Не рванет ли кипятком где-нибудь посреди зимы! Такие легкие и изящные, что с непривычки кажутся ненадежными. Хотя красиво. Вот и изучаю все, что есть в интернете. Вы хорошо прописали расчеты по количеству секций и теплоотдаче. Полезно. Я при замене радиаторов заказала поставить шаровые вентили на все трубы. Чтобы если что сразу перекрыть горячую воду. Так я подстраховалась.

Как выбрать радиатор по давлению в системе

Выбор радиаторов зависит от давления в системе отопленияИсточник teplowood.ru

Вне зависимости от того, какой радиатор вам нравится больше, или какая его стоимость, все равно такие приборы должны соответствовать давлению в системе, причем, не только номинальному рабочему, но и испытательному (опрессовочному). Если вы живете в квартире многоэтажного дома и пользуетесь централизованным отоплением, то вам, скорее всего, известно, что ТЭЦ или котельная в начале отопительного сезона запускает в систему воду под повышенным давлением. Это необходимая мера, которая позволяет выявить слабые места в контуре (трубах, батареях). Впрочем, жильцы, как правило, жалуются, на протечки, не понимая, что происходит (ведь в прошлом году не текло), но лучше устранить проблему в начале сезона, чем сделать это зимой, спуская воду со всего стояка, а при сильных морозах это ощутимо, да и денег стоит.

Материал отопителя	Среднее давление, Бар
Опрессовочное	Рабочее
Чугун	15-18	9-12
Сталь	10-13	6-8
Биметалл	30-35	20-25
Алюминий	9-15	6-8

В верхней таблице указаны средние величины рабочего и испытательного давления, но оно может быть несколько выше, поэтому, при выборе радиаторов вам придется учесть эти цифры. Но вам также придется считаться с тем, в каком доме вы живете (имеются в виду здания, подключенные к централизованному отоплению). Согласно СНиП 41-01-2003 давление при опрессовке системы должно в 1,5 раза превышать рабочее, но у нас могут завысить эту планку. Поэтому сравните возможности желаемых радиаторов с таблицей, расположенной ниже.

К-во этажей	Среднее давление, Бар
Рабочее	Опрессовочное
До 5	2-4	3-6
9-10	5-7	7,5-10,5
11 и выше	12-14	18-21
Небоскребы	Задается проектировщиком здания

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 70 С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Δt = (t_подачи + t_{обратки})/2 – t _{воздуха}

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

(t_подачи + t_{обратки}) = 2(Δt + t _{воздуха})

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 70 С, средней комнатной температуре – 22С, получим результат:

(t_подачи + t_{обратки}) = 2(70 + 22) = 184С

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

t_подачи = (184 + 20)/2 = 102С

t_{обратки} = (184 — 20)/2= 82С

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 77 С, а Δt составит примерно 40 С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

Δt	К
40	0,48
45	0,56
50	0,65
55	0,73
60	0,82
65	0,91
70	1

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м2 помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м2 площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Минусы алюминиевых радиаторов

В любом изделии есть какие-то минусы и плюсы. Потребителям приходится взвешивать все «за» и «против», когда они сравнивают, в чем разница радиаторов отопления между собой.

Недостатки у алюминиевых радиаторов следующие:

• высокая требовательность к теплоносителю: он не должен иметь кислот и щелочей;
• все алюминиевые радиаторы должны иметь воздухоотводные приспособления, чтобы своевременно удалять воздушные пробки;
• алюминиевые радиаторы подсоединяют к системе отопления только с помощью алюминиевых труб;
• слабые места — соединения секций, которые могут дать течь при нагрузке;
• тепло распределяется неравномерно, наиболее горячие места — рёбра радиаторов;
• срок эксплуатации алюминиевого изделия составляет около 15-и лет.

Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

• быстрый нагрев;
• высокие показатели теплоемкости;
• незначительный вес;
• доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);

• широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

• неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
• низкую прочность;
• плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

Производитель	Модель	Вес, кг	Мощность, кВт	Объем, л	Давление, бар.	Размеры, см	Дистанция между осями, см
1. Rifar, РФ	Alum 500	1,45	0,183	0,27	20	9х8х56,5	50
2. Fondital, Италия	Calidor Super-500	1,32	0,193	0,3	16	9,7х8х55,7	50
2. Rovall, (Италия)	Alux-500	1,31	0,179	0,23	20	10х8х54,5	50
3. Radiatori 20000 S.p.A.	500R	1,6	0,199	0,58	16	9,5х8х57,7	50
4. Faral	Green НР-350	1,12	0,136	0,26	16	8х8х43	35
5. Faral	TrioНР-500	1,58	0,212	0,5	16	9,5х8х58	50

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Алюминиевые радиаторы от STOUT BravoНа алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя

Как сделан стальной радиатор

Стальной панельный радиатор – неразборная конструкция. Его нагревательный элемент состоит из двух горизонтальных трубок, между которыми расположены вертикальные, по которым циркулирует вода.

Между трубками расположена Z-образная или П-образная пластина (кожух) по всей длине радиатора. Она прогревается от элемента и отдает тепло воздуху. Вся эта конструкция заключена в стальной корпус, в верхней части которого находится решетка для циркуляции воздуха.

Стальные радиаторы бывают трех основных классов: 11, 22, 33. Отличаются они количеством нагревательных контуров и кожухов:

• 11 – один контур, один кожух;
• 22 – два контура, два кожуха;
• 33 – три контура, три кожуха.

Типы стальных панельных радиаторов

Теплоноситель для алюминиевых радиаторов

Антифриз имеет различные свойства в зависимости от содержания в нём различных примесейИсточник probaltur.ru

Всем известно, что вода является самым дешевым теплоносителем для отопительных систем многоэтажных и частных домов, но вот алюминиевые радиаторы с этим не согласны. Практика – наилучший учитель и она показала, что при использовании питьевой или даже технической воды в отопительном контуре (трубах, радиаторах) появляются окислы, накипь и ещё какие-то непонятные шламы. Так что такую систему придётся периодически промывать, чтобы отложения не приобрели состояние камня, когда обычная промывка уже ничем не поможет. Это говорит о том, что нужен какой-то особый теплоноситель, который дружит с алюминием и его можно купить в магазине.

Для нормальной работы отопительной систему нужно правильно выбрать антифризИсточник probaltur.ru

Для стабилизации работы автономных отопительных систем используются различные антифризы, но, как вы понимаете, это не всегда безопасно, поэтому следует уделять особое внимание надежности контура (всех паечных и резьбовых соединений). Такие жидкости обычно не сливают на период теплого сезона – в этом попросту нет нужды

Н не забывайте, что не во все системы можно заливать такой теплоноситель (об ограничениях расскажем чуть ниже).

Сделайте свой выбор:

• Глицериновый состав. Как субстанция, такой состав полностью безвреден, а значит, не опасен в холодном состоянии. При работе с глицериновым теплоносителем практически не бывает окислов и разного шлама. Смесь рассчитана на длительную эксплуатацию.
• Этиленгликолевый состав. Такая смесь опасна для человека, поэтому при заправке системы обязательно нужно использовать респиратор, резиновые перчатки и защитные очки. Наличие такого вещества в теплоносителе обязательно указывается производителем.
• Пропиленгликолевый состав. В отличие от этилена, пропилен безвреден для человека, но имеет более высокую стоимость, что зачастую останавливает покупателей. Для отопительного контура такой теплоноситель можно назвать одним из лучших.

СОЛАОТЕРМ-ЕКО – наиболее приемлемое решение относительно сохранения батарей на долгий срокИсточник elektroservis-rostov.ru

В каких случаях не следует использовать антифриз в качестве теплоносителя:

• отопительный контур работает от электролизного котла;
• в открытых системах отопления;
• если в обвязке котла присутствуют медные и/или латунные фитинги/запорная арматура.

Лучшие алюминиевые радиаторы (батареи) отопления.

Заключение

Как вы понимаете, покупка алюминиевых радиаторов сопряжена с соблюдением некоторых условий, которые обязательно придётся соблюдать при их эксплуатации. Но при этом вы получаете легкие приборы с отличной теплоотдачей, следовательно, с экономией энергозатрат на отопление. Сопоставьте все за и против, после чего сможете сделать продуманный выбор.

Достоинства и недостатки

Каждый из отопителей обладает своими плюсами и минусами. Стальные или алюминиевые радиаторы для квартиры или офиса выбирают после тщательной оценки параметров.

Сталь

Стальные радиаторы больше подвержены гидроударам Стальной панельный обогреватель разработан во время энергетического кризиса. Он обслуживается небольшим объемом воды и отвечает всем требованиям по энергосбережению. Трубчатые менее экономны и не столь эффективны.

Достоинства:

• высокий КПД – большая рабочая поверхность обеспечивает быстрый прогрев комнаты;
• легкая регулировка температуры благодаря небольшому объему теплоносителя, отопительную систему можно снабдить автоматическими регуляторами;
• рабочее давление в системе – 9–10 атм;
• лаконичный и строгий дизайн;
• простота ухода – гладкую поверхность легко мыть и окрашивать.

К недостаткам модели относится:

• низкая сопротивляемость гидроударам;
• слив теплоносителя провоцирует коррозию металла;
• приборы несовместимы с некоторыми полипропиленовыми трубами.

Биметалл

Если внутрь биметаллического радиатора попадает воздух, стальной сердечник быстро ржавеет Этот вариант объединяет положительные качества стали и алюминия. Его теплоотдача ниже, чем у алюминиевого на 20%, но почти в 2 раза выше, чем у железного. Однако решать, какие радиаторы лучше – стальные или биметаллические, – нужно после оценки других особенностей.

Преимущества модели из 2 металлов:

• высокая теплоотдача;
• низкая чувствительность к примесям в воде – коррозия биметаллическим радиаторам не грозит;
• слабая тепловая инерция;
• стойкость к высокому давлению – рабочий показатель составляет 25 атм, батарея выдерживает гидроудары до 60 атм;
• приборы легкие, что упрощает монтаж;
• долговечность – заводская гарантия на изделие составляет 20 лет.

Недостатки:

• стоимость на 15–40% выше других отопительных приборов;
• если в систему попадает кислород, сплав быстро ржавеет;
• в некачественных изделиях возможна протечка в месте соединения алюминия и стали.

Классификация радиаторов отопления

Сегодня производителями предложены основные направления производства радиаторов отопления. Они могут быть изготовлены из чугуна, алюминия, биметалла, стали или меди

Важно определиться и с конфигурацией, размерами, количеством секций, выполнив первичный расчет по теплоотдаче для эффективного обогрева помещений!

Конструктивные особенности радиаторов отопления:

• Трубчатые радиаторы – цельные конструкции из металла. Они состоят из пары коллекторов, верхнего и нижнего, соединенных трубками;
• Панельные радиаторы – цельнометаллические изделия квадратной или прямоугольной формы, изготовленные из штампованной стали с внутренними каналами для теплоносителя;
• Секционные радиаторы – наборные секции, собранные в общую конструкцию резьбовыми ниппелями;
• Пластинчатые радиаторы – система с трубчатым сердечником, на который установлены тонкие ребра из металлических пластин!

Отличия биметаллических радиаторов от алюминиевых

Когда советуют покупать более дешёвые модели, то многие недостатки моделей не учитывают. Поэтому иногда приходится «платить дважды» и переделывать всю отопительную систему заново.

Чтобы этого не произошло, нужно знать, чем отличаются радиаторы отопления, и в чём их сходство:

1. По форме биметаллические алюминиевые радиаторы сильно похожи: плоские прямоугольные корпуса белого цвета.
2. Модели радиаторов могут состоять из нескольких секций. Можно выбрать подходящее количество секций под размеры отапливаемой площади.
3. Принципиальное отличие алюминиевых радиаторов отопления от биметаллических в том, что в процессе эксплуатации алюминиевые могут разрушиться, если давление теплоносителя будет больше допустимых по техническим характеристикам (в среднем, 12 атмосфер). Биметаллические же радиаторы выдерживают напряжение в три раза больше.
4. Так как сталь тяжелее, чем алюминий, биметаллические радиаторы весят больше. Когда секций много, то разница существенна: 1 секция биметаллической батареи на 0,5 кг тяжелее, чем алюминиевая.
5. Срок эксплуатации биметаллического устройства не менее 25 лет, у алюминиевого 15 — предел.

В качестве заключения

Сравнение различных отопительных приборов

Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.

Расчет мощности отопления

В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.

Стандартный расчет радиаторов отопления

Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:
