Методы проверки исправности теплого пола
Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.
Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки
Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.
Первым делом изначально всегда производится визуальный осмотр
Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы
Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.
Мультиметр

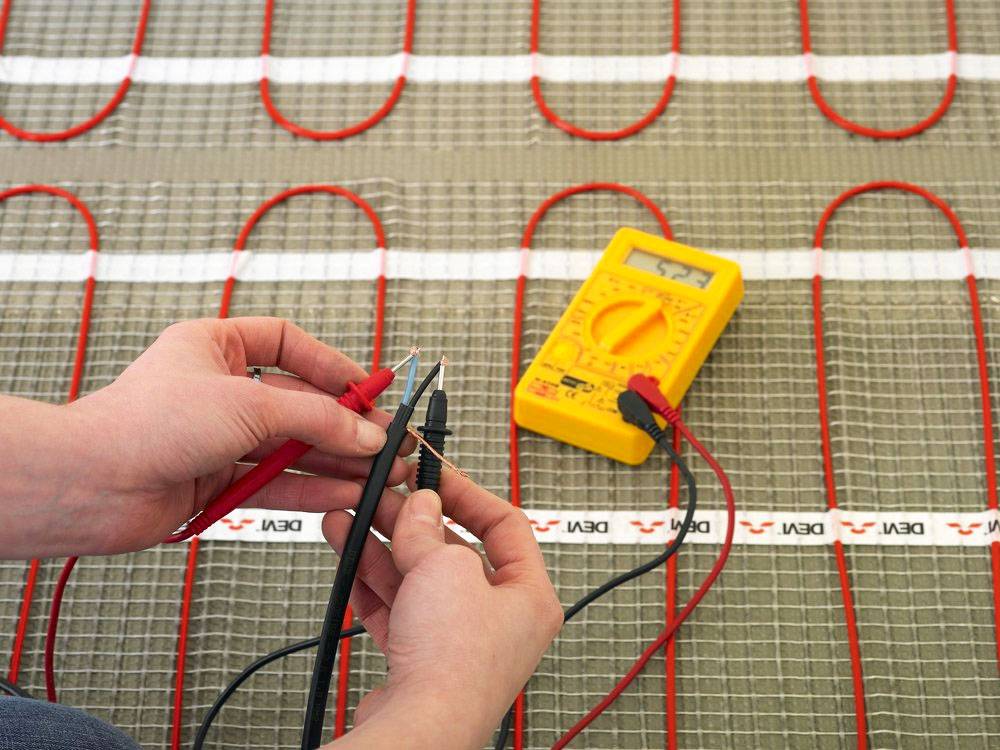

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.
Инфракрасный теплый пол — потребление электроэнергии
Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.
Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.
Укладка инфракрасного теплого пола
Как проверить теплый пол
Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).
Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.
Как подключить терморегулятор
Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

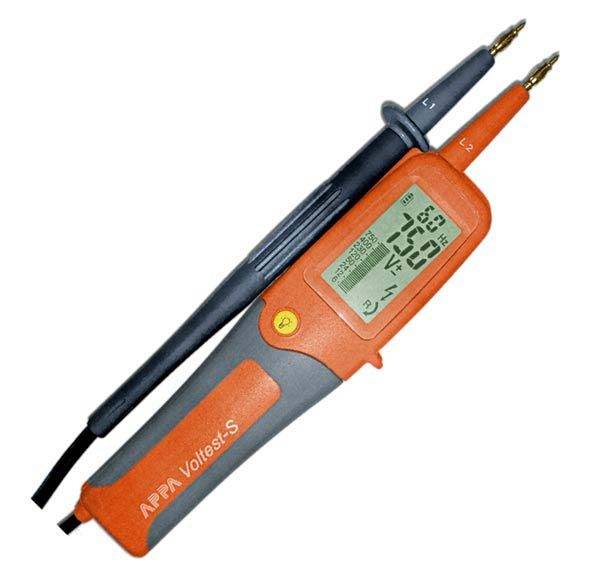

Индикатор напряжения
Иногда в проверке нуждается и только что купленное оборудование
Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут
Конструктивные особенности системы
О том, как укладывать теплый пол самостоятельно, мы уже говорили ранее. Ввиду чего достаточно рассмотреть лишь основные конструктивные особенности электрических теплых полов.
Так, теплый пол включает в себя следующие элементы:
- Нагревательные элементы (греющий кабель или инфракрасная пленка);
- Температурный датчик (для обратной связи по температуре);
- Терморегулятор (отвечающий за поддержание температуры пола в заданном диапазоне).
Вдобавок, пользователи должны знать, что в конструкции теплого пола может применяться 2 типа нагревательного кабеля: резистивный или саморегулирующийся (который самостоятельно может изменять уровень тепловыделения в зависимости от условий окружающей среды).
Важно помнить, что при самостоятельной укладке электрического теплого пола неукоснительным требованием является соблюдение всех рекомендаций изготовителя. Это касается подрезки нагревательных элементов, их расположения и фиксации
Проверка при возникновении неисправности
В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.
Отсутствие нагрева по всей площади пола
В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.
Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.
Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.
На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:
Температура нагрева теплого пола не регулируется
Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:
- неисправность в цепях регулятора температуры;
- неисправен датчик температуры.
Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:
Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.
Ремонт теплого пола
Теплый пол не работает! Что делать?
Типичный случай заказчика! Вы решили сделать теплый пол у себя дома, и строители которые делают ремонт рассказывают «Что с раннего детства пол кладут. Уже больше 1000 теплых полов уложили и все довольны. Да что там класть» Вы как человек искренне доверяющий своим строителям, по боясь показать сомнение в профессионализме доверяете им работу по установке теплого пола. С этого момента начинается головная боль! Строители закончили ремонт и уехали на родину. Догорая плитка уложена, наступили холода, а теплый пол не работает! Приступаем к поиску причины неисправности.
1. Датчик температуры пола. С каждым терморегулятором в комплекте идет датчик температуры пола который устанавливается г гофрированной трубке и монтируется в стену и пол определенным образом, под определенным изгибом. Что бы в дальнейшем его можно было заменить. В системе теплого пола датчик температуры пола является «расходным материалом». Рано или поздно его необходимо будет заменить. Этот датчик может проработать у вас и 10-15 лет, а может выйти из строя уже через 3-5 месяцев
Вот почему очень важно ПРАВИЛЬНО его установить, во избежание дальнейших проблем
Замурованный датчик
Как проверить исправность датчика теплого пола?
Для проверки исправности датчика температуры пола, необходимо снять лицевую панель. Открутить установочный блок терморегулятора и проверить мультиметром сопротивление датчика температуры пола. В каждом датчике есть заявление заводское сопротивление. Значение вашего датчика должно ему соответствовать. Если сопротивление отличается более чем на 5 кОм, либо рано 0, значит датчик неисправен и требует замены.
2. Терморегулятор. Чаще выходит из строя либо реле, либо конденсатор. Проверить работоспособность терморегулятора можно переключив в режим нагрева, Подав питания на клемы теплого пола. Стоимость ремонта в среднем составляет около 3000 рублей. Во многих случаях целесообразней приобрести новый терморегулятор того же производителя. Так как терморегулятор должен быть той же фирмы что и установленный датчик в полу. (Однако терморегулятор DeviTouch работает с датчиками температуры пола производителей Теплолюкс, Eberle, Ensto, Fenix, Oj Electronics, Raychem и.т.д)
3. Нагревательный кабель (мат) . В 95% случаях кабельная система обогрева выходит из строя по причине неквалифицированного монтажа. Наиболее уязвимая часть нагревательного кабеля, является соединительная муфта. При монтаже необходимо соблюдать все правила шага укладки, изгиба кабеля, и расположение муфты. Так же при покупке оборудования, нужно понимать, что кабель будет под плиткой. Вы устанавливаете теплый пол как минимум на 10-15 лет. Не нужно гнаться за дешевизной, так как, дешевый кабель не надежен и может в скором времени выйти из строя.
Как проверить исправность нагревательного кабеля?
У каждого кабеля есть своё сопротивление. Необходимо проверять значение сопротивления 3 раза. Перед установкой. После монтажа теплого пола. После заливкой стяжки, либо плиточным клеем. Если сопротивление кабеля значительно отличается от паспортных значений, либо равно нулю. Значит возможно кабель вышел из строя. В этом случае необходимо произвести проверку кабеля мегомметром для проверки сопротивления изоляции нагревательных жил и экранирующей оплетки.
Ремонт электрического теплого пола.
Оборудование для поиска обрыва.
Ремонт нагревательного кабеля (мата) начинается с поиска обрыва кабеля, либо поврежденной муфты.
Затем плитка в этом месте вскрывается и устанавливается ремонтная муфта. После этого проверяется сопротивление, производится
проверка мегомметром, а так же пробное подключение.
В заключении хочется сказать: Каждая система, обогрева, включая теплые полы должна быть рассчитана и подобрана с условиями тепло потерь вашего помещения. При кажущейся простоте, есть множество нюансов которые необходимо учитывать в момент выбора теплого пола и терморегулятора и дальнейшего монтажа.
Мы предлагаем услугу по выезду на диагностику теплого пола. Диагностика будет включать проверку на работоспособность вашего терморегулятора, датчика температуры пола, а так же нагревательного кабеля (мата). Стоимость: 2000 рублей.
Как проверить терморегулятор и реле
Терморегулятор является прибором, при помощи которого осуществляется настройка системы отопления и контроль над ее работой. В термостате чаще ломается реле или конденсатор.
Их ремонт обходится дорого, поэтому целесообразнее просто заменить весь прибор. Хотя есть одна причина, почему не греет пол — плохие контакты проводов с клеммами регулятора. Данную поломку легко устранить самостоятельно. Надо просто подтянуть винтовые соединения.
Приступая к тестированию термостата, нужно сначала проверить правильность подключения прибора по схеме. Если все нормально, то необходимо произвести отсоединение от регулятора нагревательных элементов, и проверить наличие напряжения на контактах.
Для этого, устанавливается минимальная температура и подаётся напряжение 220 Вт. Используя мультиметр, можно измерить напряжение в контактах, оно должно совпадать с тем, что на входе — 220.
После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:
- На термостате выставляется минимальное температурное значение.
- Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
- Переводится тумблер в режим Вкл.
- Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
- Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.
Не греет теплый пол? Как определить причину.
Watch this video on YouTube
Способ проверки системы пола
До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.
При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.
Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.
При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.
В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.
Способы проверки пленки инфракрасного теплого пола
В большинстве случаев, нагревательная пленка выходит из строя по причине неквалифицированного монтажа. Это может быть ошибка в подсоединении проводов к пленке, их излом при укладке или неправильно рассчитанное сечение.
Есть два способа проверки исправности нагревательной пленки.
Замер сопротивления
Первый способ – это замер сопротивления пола и сопоставление его с указанным в паспорте. Значение сопротивления можно вычислить по формуле . При использовании нескольких нагревательных элементов можно проверить сопротивление каждого по отдельности.
Признаки неисправности пленочного теплого пола:
- Если показание прибора равно нулю, скорее всего в системе произошло короткое замыкание.
- Если показание прибора равно бесконечности, в системе возможен обрыв греющего элемента.
В любом случае, при несоответствии замеренного сопротивления паспортному, причина неисправности лежит в пленке. Необходимо проверять целостность проводов и правильность их подключения к нагревательным элементам.
Подключение нагревательной пленки
Второй способ заключается в подключении питания к теплому полу напрямую, минуя терморегулятор. Если пленка начинает нагреваться, то проблема в терморегуляторе. В противном случае необходимо проверять пленку и подключенные к ней провода.
Внимание!
Все работы выполняются при отключенном электропитании! Контакты на терморегуляторе могут отличаться, руководствуйтесь инструкцией по эксплуатации и маркировкой на терморегуляторе.
Подключение пленки к сети без терморегулятора на длительное время может привести к ее выходу из строя. Если при подключении нагревательной пленки напрямую выбивает автомат, возможно короткое замыкание или неисправность автомата, в данном случае необходимо замерить сопротивление теплого пола, оно не должно стремиться к нулю.
Методики выявления неисправностей
Проверить работоспособность установленной системы обогрева пола можно двумя способами:
- Визуальный осмотр кабеля и элементов системы на видимые повреждения. Подходит для перегоревшего оборудования, отсутствия питания от сети или нарушения соединений в конструкции. Способ малоинформативен, поэтому приступают ко второму;
- Использование мультиметра для проверки позволяет измерить показатели напряжения в сети. Регулятор снимается и особыми щупами замеряется напряжение. Если уровень напряжения 220В, то сбой работы вызван поломкой одного из элементов системы.
Определение сопротивления мультиметром
Исправность системы обогрева и холодный пол при этом значат неисправность вне конструкции. Есть способ узнать работу датчика теплого пола при помощи мультиметра – резистора с собственным сопротивлением.
Специалисты указывают на погрешность, связанную с температурой пола: 5 градусов тепла на мультиметре равны 22 кОм, а 40 градусов – 6 кОм. В любом случае, датчик и его сопротивление должны не выходить за рамки нормативов изготовителя, при отклонении в 5 кОм прибор признается сломанным и заменяется.
Диагностика терморегулятора
Визуальный осмотр прибора бесполезен, необходим мультиметр. Проверку начинают после определения проблем именно с терморегулятором – сначала отключают нагреватели, а затем запускают их до максимальной температуры.
Мультиметром измеряют клеммы без кабеля, если регулятор действует, то должно включиться реле и на приборе отразится напряжение. Регулятор устанавливается на минимальный обогрев, реле должно отключить систему и показания мультиметра падает и исчезает.
Выявление неисправности теплого пола на примере
Так как тёплый пол обязательно подключается через терморегулятор с вынесенным датчиком температуры, то будем рассматривать схему подключения на примере терморегулятора для тёплого пола RTC 85.26.
- Отключаем напряжение поступающее на терморегулятор от сети.
- Получаем доступ к задней панели терморегулятора.
Мы уже знаем, что нагревательный кабель (кабельный пол) или греющая пленка (инфракрасный пленочный пол) являются нагрузкой и подключены к контактам №3 (N-ноль) и №4 (L- фаза нагрузка). – замеряем сопротивление, оно должно соответствовать заявленному в паспорте * .
* Если Вы потеряли паспорт, то можно вычислить значение сопротивления по формуле R=U/P, зная величину напряжения равное 220 Вольт и мощность, например она равна 1,2 кВт находим сопротивление R=U*U/P=220*220/1200=40,3 Ом.
Если Вы не знаете мощность тёплого пола, то можете рассчитать её примерное значение. Площадь помещения (м 2 ) умножить на 150Вт/м 2 ).
На примере: туалетная комната 6 м 2 *150 Вт/м 2 =900 Вт. Отсюда сопротивление равно 220/900=53,7 Ом
В случае применения инфракрасных плёночных теплых полов можно проверить сопротивление каждого отдельного нагревательного элемента. Для этого отсоедините провода (см. схему подключения) и сделайте замеры сопротивления. Сравните показания с расчётными значениями.
Примечание
- если показание прибора равно нулю, то это значит, что в системе произошло короткое замыкание, чаще это замыкание проводов от перегрева (неправильно рассчитано сечение).
- если показание прибора равно бесконечности, то это значит, что в системе произошёл обрыв (перегорание) греющего элемента, чаще в соединительной муфте.
Если замеры сопротивления соответствуют данным указанным в паспорте, то можно вздохнуть с облегчением — греющие элементы теплого пола исправны!
Значит причина в терморегуляторе, согласитесь, что его проверить и заменить гораздо проще и дешевле, но об этом в отдельной статье проверка работоспособности терморегулятора.
** теплый пол, не важно какой он, кабельный, пленочный, китайский или по паспорту «сделано в Дании», а на самом деле в КНР — является нагрузкой
Второй способ проверки работоспособности теплого пола
Если Вы далеки от электрики (т.е. Вы сильны в области филологии или других не менее ценных для человечества наук) и ничего не поняли из того, что прочитали, то можно проверить исправность теплых полов простым дедовским способом: проверка работоспособности теплого пола подключением нагревательного элемента напрямую к напряжению 220В минуя терморегулятор.
- Отключаем электричество (выключаем автомат на распределительном щитке)
- Cоединяем электрический провод приходящий на контакт №1 с проводом подключенным к контакту №3, а электрический провод приходящий на контакт №2 с проводом подключенным к контакту №4. Это значит, что мы подключили теплый пол напрямую к щитку минуя терморегулятор.
Включаем автомат на щитке на 30-40 минут и ждем когда нагреется пол. Если пол становится теплым, то это хорошо. теплый пол работает. значит неисправен терморегулятор, если же и при подключении теплого пола напрямую, минуя терморегулятор, он не греется, то надо искать место где произошло перегорание провода.
Внимание. Если Вы подключили теплый пол напрямую и при включении электричества автомат выбивает, то возможно короткое замыкание или неисправность автомата, проверьте сопротивление теплого пола, оно не должно стремиться к нолю. Справились? ХОРОШО! можете идти и получать вознаграждение у своей любимой
Справились? ХОРОШО! можете идти и получать вознаграждение у своей любимой.
Не справились и есть вопросы, тоже не беда, посмотрите рубрику ВОПРОС-ОТВЕТ или звоните звоните по указанным на сайте телефонам, будем разобраться вместе.
