Экран для батареи своими руками

Примеры в разных стилях интерьера

Маскировку радиатора отопления можно проводить в жилом помещении с любым интерьером. Примеры:

Современный стиль. К его числу можно отнести хай-тек, минимализм. Оптимальное решение – панели из стекла, дерева или металла.

Классический

В данном случае уделить внимание стоит натуральным материалам. Так они подчеркнут изысканность дизайнерского оформления

Идеально смотрится естественный ротанг или дерево.

Прованс. Стиль ассоциируется с пастельными оттенками сиреневого, нежностью и утончённостью. Аккуратное деревянное плетение создаст гармонию. Этот же материал рекомендовано использовать в стилях кантри, шале и в экологических направлениях.

Скандинавский. Решение только одно – деревянные решётки светлого оттенка.

Лофт. В таких помещениях не принято закрывать батареи. Старые, неокрашенные приборы, наоборот, придают особенный шарм пространству. Можно использовать металл или ковку.

Радиаторы отопления – неотъемлемая часть любого жилого помещения. Даже современные модели могут нарушить целостность и внешний вид интерьера. Поэтому многие предпочитают скрыть батареи

Существует масса способов, но важно выбрать тот, что не навредит работе отопительного прибора

Публикации

Экраны для батарей или как сохранить теплообмен в комнате?

Один из самых популярных вопросов от наших клиентов, теряется ли теплоотдача от батареи, если она закрыта декоративным экраном Квартэк? Сегодня мы развеем миф, что в комнате станет холодно, если закрыть батареи декоративным экраном.

Основная задача батарей в квартире или доме – отдавать тепло воздуху. Это происходит двумя путями:

Передача тепла методом конвекции происходит в том случае, когда воздух, проходя мимо нагретой секции, сам нагревается

Важно не препятствовать этому процессу. Для улучшения движения воздуха необходимо обеспечить свободный доступ воздуха к отопительному прибору и отток его в помещение

Так как же обеспечить свободную циркуляцию воздуха при установке декоративного экрана на батарею?

Снизу должно быть достаточно большое расстояние от пола до экрана

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления, который поднимается вверх вдоль секции батареи, нагреваясь по пути

Расстояние от пола до нижнего края экрана должно составлять примерно 7-12 см.

В идеале сверху не должно быть никакой преграды. Там и так есть уже подоконник. Но если все-таки какая-то горизонтальная поверхность над батареей есть, например крышка экрана радиатора, то она должна быть с большим количеством отверстий (не менее 40% площади) и должна располагаться на 2-5 см ниже подоконника.

Тепловое излучение происходит в инфракрасном диапазоне. Для него любое препятствие — уже потери: лучи отражаются и рассеиваются, так и не достигая середины комнаты. Потому желательно экран перед радиатором ставить снова-таки с большим количеством отверстий.

Даже при соблюдении всех этих требований, теплоотдача батарей снизится и нужно быть к этому готовыми. Но это будут такие незначительные потери тепла, что вы этого никогда не ощутите.

А теперь посмотрим наглядно, какие теплопотери будут, если закрыть батареи декоративными экранами Квартэк. Q — количество теплоты, которая отводится от поверхности радиатора.

Как видите, если правильно установить экран для батареи, то он не будет препятствовать циркуляции воздуха и потери тепла составят всего 5%, что аналогично потерям тепла, если над радиатором у вас будет глубокий подоконник.

Наши экраны и короба изготавливаются из перфорированного листа ХДФ и профиля МДФ. Перфорация листа ХДФ в зависимости от рисунка составляет от 30 до 70 % площади экрана. Чего вполне хватает, чтобы обеспечить отличное прохождение тепловых потоков от батареи в комнату. А значит экраны КВАРТЭК справляются с поставленной задачей теплообмена в комнате.

А порой установка экрана на батарею даже необходима: — Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи. — Неприглядный внешний вид радиатора, но вполне пригодного для использования. — Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.

Поможем выбрать экран КВАРТЭК к вашей батареи.

Если батарея у вас находится в нише, то ее закрывают Экраном Квартэк. Ниша должна быть больше радиаторов на 20-30%, чтобы воздух спокойно циркулировал. А для дополнительной теплоотдачи, советуем прикрепить к стене за батареей слой фольгированного вспененного теплоизолятора – потери тепла снизятся в 5-10 раз!

Для декорирования батарей, не спрятанных в нише можно выбрать Навесной экран Квартэк. Экран крепится на батарею с помощью специальных кронштейнов и нет необходимости сверлить стену. В этом случае батарея будет закрыта спереди и сверху перфорированным ХДФ, а перфорация позволяет воздуху свободно циркулировать в комнате.

Если хочется полностью закрыть настенную батарею, не спрятанную в нише, то остановите свой выбор на Экране с коробом Квартэк. В таком исполнении батарея будет закрыта экраном с трех сторон: спереди, сверху и по бокам

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления

Если у вас в квартире панорамное остекление и установлены напольные батареи, открытые со всех сторон, вам их поможет задекорировать Двухсторонний экран с коробом Квартэк. В нем целых три перфорированных стороны, обеспечивающие отличное прохождение тепловых потоков воздуха от батареи в комнату.

Подведем итоги: Экраны и короба КВАРТЭК отлично справятся с задачей декорирования батарей отопления. Они отвечают техническим требованиям по площади перфорации экранов батарей и обеспечивают отличную теплоотдачу при правильной установке экрана! А легкий монтаж/демонтаж не создаст трудностей в обслуживании батареи и в случае аварийных ситуаций.

Покупные экраны: установка

Крепление для декоративного короба производится так: с помощью строительного уровня размечается верхняя горизонтальная линия для монтажа крепежей, затем по этой линии размечается нижняя линия. После этого измеряется расстояние между левыми и правыми отверстиями и места установки крепежных элементов. Теперь можно сверлить отверстия и закручивать в них винты.

Если панель устанавливается нижней частью на пол, для этого предусматриваются регулируемые ножки, которые идут в комплекте. Верхняя же часть прикрепляется небольшими крюками, которые расположены по бокам.

Навесные экраны просто навешиваются на винты или анкеры, которые держат сам радиатор. Этот вид экрана считается наиболее простым при установке и для обслуживания. Их можно быстро снять, отнести в ванную и промыть, а затем так же легко повесить обратно.

Монтаж короба

После того как вы выбрали материалы и конструкцию, необходимо установить ее на стену.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Промывание батарей отопления: методы и приемы

• Гипсокартон должен находиться на расстоянии 3 см от самой выступающей точки батареи (обычно это кран). Найдите эту точку и измерьте расстояние от нее до стены. Это расстояние плюс 3 см – ширина боковых частей короба.
• Измерьте также расстояние от пола до верхней точки. Определите ширину передней стенки короба.
• После всех измерений подготовьте необходимые детали из гипсокартона.
• Чтобы собрать их вместе, можно поставить опоры из металлических направляющих. Их закрепляют на стене и на полу (это зависит от выбранной конструкции).
• К каркасу саморезами прикручивают гипсокартон. В переднюю часть вставляется решетка.

Покрасить гипсокартон лучше всего перед началом монтажа, а места креплений можно закрыть декоративными панелями.

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

• плоская панель;
• экран с навесной частью;
• имитация тумбы или короб.

Плоский экран для батареи отопления

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Короб на батарею отопления

Монтаж

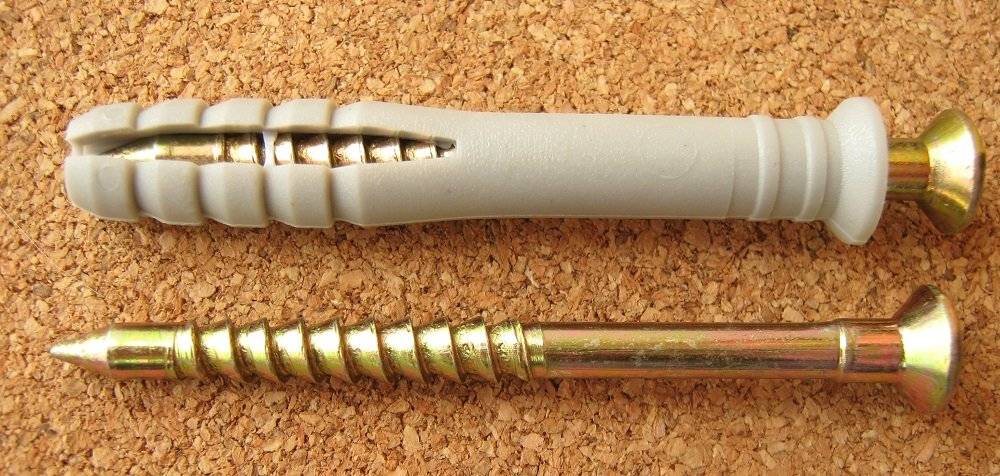

Дюбель гвоздь

Перед тем как установить экран на батарее, на стену крепят металлический лист или фольгу. Из выбранного материала вырезают деталь размером на 1 см с каждой стороны меньше параметров лицевой панели, приклеивают к стене.  После этого переходят к монтажу короба.

Для этого можно воспользоваться несколькими способами:

1. Установка экрана на батарею на забивные анкеры. Определив оптимальное расположение экрана и отметив на стене соответствующие точки, просверливают в них отверстия. С помощью молотка забивают анкер в отверстия, а уже в него закручивают болт. На эти болты крепят короб.
2. Монтаж на крючки. Приложив экран к стене, намечают точки для отверстий под дюбели с двух сторон. Просверливают, вбивают дюбели. В них монтируют крепежные крюки. На них вешают короб.
3. Установка на ножки. Самый простой способ решения проблемы, для которого понадобятся мебельные (желательно регулируемые) ножки. Их крепят к нижней части конструкции, используя металлические уголки. После выставляют нужную высоту каждой ножки и надевают на батарею.

Преимущества деревянных экранов для батарей и радиаторов отопления

1. Использование натуральной древесины, которое обеспечит высокие эксплуатационные качества изделия.
2. Абсолютная экологическая безопасность материалов, которые не выделяют вредных для здоровья веществ.
3. Влагостойкость изделия, которая обеспечивается специальным покрытием, позволяет не впитывать влагу при попадании на поверхность экрана.
4. Долговечность, благодаря которой изделия не подвергаются различного рода коррозиям, надолго сохраняя свой привлекательный внешний вид.
5. Вариативность декоративного наполнения: помимо специальной обработки изделию придаётся нужный оттенок, более того, в дальнейшем его можно легко перекрасить.
6. И, конечно же, безусловная эстетичность декоративного экрана: с красотой и изяществом древесного рисунка не сможет спорить ни один искусственный материал.

Декоративные экраны для батарей из дерева можно считать художественными элементами обстановки. Они гармонично вписываются в любой интерьер и создают ощущение надежности и практичности, но самое главное, они полностью экологичны и безвредны для детей.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек , минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

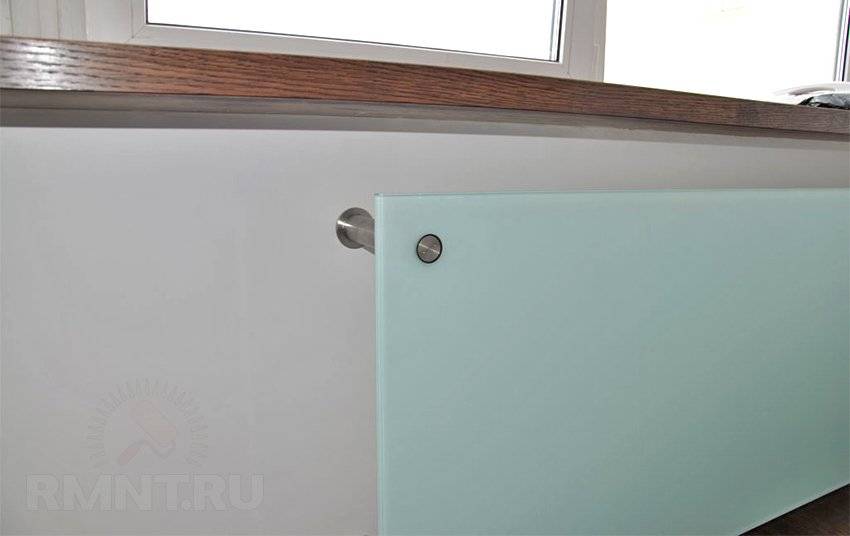

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

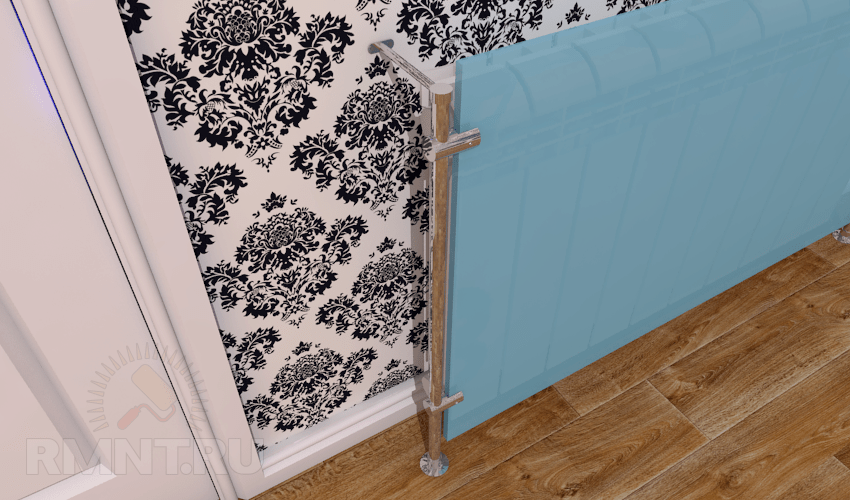

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Если раньше для человека центральное отопление становилось спасением от необходимости отапливать дом дровами, то сегодня батареи в доме – привычное дополнение. И со временем внешний вид батарей перестал устраивать обывателей: они стали казаться слишком громоздкими, невыразительными и портящими стильный образ комнаты. Но время не стоит на месте, и сегодня дизайнеры интерьера предлагают свои интересные, оригинальные варианты экранов для батарей.

МДФ панели

Благодаря технологии, по которой производят панели МДФ, экраны стоят дешево. Поэтому они являются очень востребованными на рынке. Производители изготавливают МДФ панели любого цвета и формы. Они отлично подходят практически к любому интерьеру. Хорошо смотрятся прорезные экраны, которые отлично скрывают радиаторы отопления. При желании можно выбрать модель, который создаст контраст для вашего помещения.

А также при желании можно создать самостоятельно эскиз желаемого экрана и при помощи специальных станков можно воплотить ваше желание в реальность.

Экраны, выполненные из МДФ панелей, имеют красивый внешний вид и приемлемую стоимость, а также не несут вреда для здоровья человека. Поэтому такие экраны становятся все более востребованными.

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Деревянная решетка на батарею

Виды решеток и экранов

По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:

• плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
• навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
• навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
• экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.

Деревянный приставной короб для ограждения батареи — отличный вариант, который обеспечивает доступ к радиатору в случае надобности

По материалу изготовления ограждения для батарей  подразделяют  на следующие типы:

• металлические;
• деревянные;
• пластиковые;
• МДФ-решетки;
• стеклянные.

Чем обособлены металлические экраны?

Данный вид ограждений выполняется в виде тонкого металлического короба, окрашенного в белый цвет. Эти экраны примитивны в дизайне и просты, чем объясняется их низкая стоимость. Тем не менее, свое функциональное предназначение данные изделия выполняют.

Металлический экран устанавливается способом «навешивания» и никаких специальных знаний для установки не требует

Более дорогие и красивые металлические экраны на радиаторы отопления изготавливаются из нержавеющей стали. С помощью перфорации изделию придают элегантный вид. Витиеватый узор способен украсить комнату или офисное помещение.  Однако не во всякий интерьер удается органично вписать такие защитные декоративные конструкции. Металлические экраны на радиаторы отопления  легко устанавливаются, так как не требуют каких-то специальных знаний. Их просто навешивают на батареи.

Деревянные декоративные экраны

Экраны, выполненные из ценных пород дерева на заказ, идеально сочетаются с другими элементами интерьера, выполненными в той же стилистике. Недостатком деревянных радиаторных решеток  является их подверженность деформациям и пересыханию из-за перепадов температур и колебаниям уровня влажности. Поэтому для минимизации этого минуса для изготовления экранов выбирают качественную древесину, влияющую на конечную стоимость изделия.

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный

Ручная работа мастеров-краснодеревщиков также высоко ценится, поэтому деревянные декоративные решетки на радиаторы отопления являются дорогим удовольствием. Однако выдержать строгость классического стиля или изящную простоту стиля кантри без таких элегантных конструкций невозможно. Отлично смотрятся плетеные декоративные решетки, которые хорошо гнутся, поэтому подходят для придания экранам криволинейных форм.

Ограждения плитами из МДФ-панелей

Разработка технологии изготовления МДФ-панелей позволила получать более дешевые ограждения для батарей, чем экраны из натуральной древесины. Из этого качественного материала удается изготовить решетки любой формы и цвета. Особой декоративностью обладают прорезные экраны, которые в зависимости от предпочтений заказчика могут подходить под интерьер или, наоборот, контрастировать с ним. С помощью программируемых станков удается воспроизвести любой эскиз рисунка со стопроцентной точностью. На заказ могут изготовить декоративные экраны для радиаторов отопления из МДФ-плиты по эскизу клиента.

Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой

Классика жанра — ограждение пластиком

Ограждения из пластика считаются наиболее доступными для большего числа потребителей. Однако применять их в жилых помещениях и детских учреждениях нежелательно, так как при нагревании пластиковые изделия выделяют вредные для здоровья вещества. Для офисов и производственных помещений можно подобрать готовые изделия любых цветов и размеров.

Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился

Эксклюзивные стеклянные экраны

Ограждения отопительных батарей из закаленного или витражного стекла используются в изысканных интерьерах. После нанесения на стеклянную поверхность любого рисунка обычная защитная конструкция превращается в эксклюзивный элемент интерьера, который требует к себе бережного отношения из-за своей хрупкости.

Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла

Маскировка радиаторов и законы теплотехники

Основная задача любого радиатора отопления состоит в нагреве помещения. Цель достигается сочетанием или отдельным использованием двух методов – инфракрасного излучения и конвекции. Благодаря им формируются комфортные условия.

Тепловую энергию мы можем ощутить, если расположим руку в непосредственной близости от радиатора. Конвекция обеспечивает циркуляцию воздуха и равномерное распределение температуры по всей комнате.

Экран для радиатора выполняет несколько важных функций: увязывает прибор с дизайном, защищает его от повреждений и оседающей пыли, при сгорании которой выделяют токсины.

Казалось бы, задача декорирования радиатора выполнена успешно, но в комнате стало сразу заметно холоднее. Все случилось потому, что стекло почти полностью нивелирует инфракрасное излучение.

Оригинальный способ маскировки батареи отопления поможет расширить подоконник и использовать конструкцию в качестве предмета обстановки.

Данное утверждение в полной мере относится и к глухим экранам, препятствующим как длинноволновому инфракрасному излучению, так и коротковолновой конвекции.

То же самое можно сказать о глухих коробах над верхней частью радиатора – они являются непреодолимой преградой для распространения теплого воздуха вверх (не работает метод конвекции). Вывод напрашивается сам собой – чем больше площадь отверстий в накладке, тем меньшими будут потери тепла.

Выбор материала

Экран из гипсокартона

Для изготовления экрана можно использовать самые различные материалы:

• металл;
• древесину;
• гипсокартон;
• стекло.

Выбор зависит от личных предпочтений, интерьера помещения, в котором планируется его установка, навыков (работа с некоторыми материалами потребует определенных умений) и – главное – от способа установки.

Вариантов крепления существует несколько:

• короб (обычно для его создания используют гипсокартон);
• плоский экран (делают из тонкого листа металла, деревянных реек, стекла, МДФ);
• навесная крышка (для нее используют древесину или металл).

Каждый из вариантов обладает достоинствами и недостатками, поэтому стоит внимательно изучить их, чтобы выбрать оптимальный. При должном умении можно комбинировать различные материалы и создавать уникальные изделия.

Металл

Среди неоспоримых его преимуществ – отличная теплопроводность. Поэтому его установка не снизит теплоотдачу радиатора. Из металла создают элегантные изделия разнообразной конструкции: сплошные экраны, мелкоячеистые или ажурные решетки. Для их изготовления могут быть использованы 2 метода: штамповка или сварка.

Существенный недостаток этого материала – необходимость уметь правильно работать с ним. Не обладающий должными навыками и оборудованием человек не сможет сделать этого.

Древесина

Декоративный короб из дерева

Дерево – наиболее популярный для создания экрана материал: натуральный, эстетичный и вписывающийся практически в любой интерьер. Работать с ним легко, и можно создавать практически любые конструкции: панели-решетки из реек, экраны-жалюзи, ажурные короба из ДСП и другое. С помощью тонировки или окрашивания легко вписать готовое изделие из дерева в интерьер помещения и продлить срок эксплуатации панели.

Среди недостатков деревянных экранов – склонность к деформации и пересыханию. Именно поэтому рекомендуется использовать для изготовления декоративной панели на батарею прочные породы древесины: дуб или бук. Более бюджетный и простой вариант – создание своими руками экрана на батарею отопления из реечного полотна. Помимо легкости изготовления, он имеет еще одно весомое преимущество – не препятствует проникновению тепла в помещение.

ГКЛ

Гипсокартон используют для возведения короба, в который зашита батарея. Доступная цена, простота монтажа, легкий вес готовой конструкции, функциональность (в коробе можно организовать места для хранения, например) – все это делает подобный материал одним наиболее подходящих.

Стекло

Защитный экран из стекла

Стеклянный экран – идеальное решение для помещений, оформленных в современных стилях: поп-арт, хай-тек, фьюжн, минимализм.

Для изготовления декоративных панелей используют закаленное стекло – толстое и ударопрочное, с тщательно обработанными краями. Оно может быть декорировано пескоструйным рисунком, узором, выполненным с помощью пасты для химического травления стекла, пленкой с широкоформатной печатью. Также конструкцию иногда дополняют светодиодной подсветкой.

Монтаж такого изделия может быть осуществлен 2 способами: точечным креплением в 4-х местах либо с помощью холоднокатаной трубы, которая будет фиксировать полотно с двух сторон в четырех точках.
