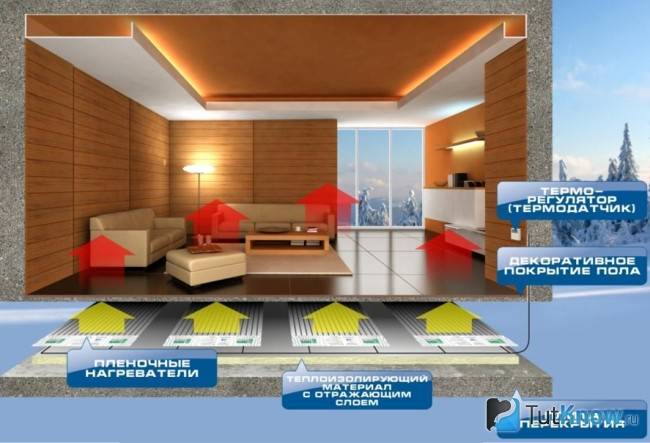

Принцип действия пленочных обогревателей
Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

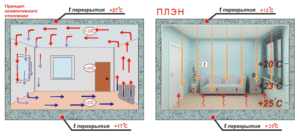

Принцип обогрева плёночного тёплого пола
Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.
Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.
Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.
Особенности установки
На способ установки теплого пола влияет вид выбранного нагревательного элемента. Для кабельной системы существует два варианта – монтаж в стяжку с дальнейшим настилом напольного покрытия, размещение под плиткой (в слое клеевого состава) поверх стяжки. Пленочный материал всегда монтируется под финишной отделкой пола.
Этапы монтажа кабельного теплого пола:
- Настил гидроизоляционного материала.
- Создание теплоизоляционного слоя.
- Правильное размещение и закрепление нагревательного кабеля.
- Заливка стяжки.
- Укладка напольного покрытия.
Порядок работ с применением инфракрасной пленки:
- Формирование слоя гидроизоляции (производится по необходимости).
- Укрытие поверхности фольгированным материалом.
- Размещение пленочного покрытия.
- Проверка электросистемы и корректной работоспособности нагревательного элемента.
- Монтаж финишного напольного покрытия.
Теплый пол электрический своими руками
Подготовка основания
Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.
По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.
Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.
Укладка теплоизоляции
Функция теплоизоляционного изделия — минимизация потерь тепла.
Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.
Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.
Установка терморегулятора
Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.
Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.
Укладка нагревательных элементов
ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен. Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.
При необходимости плёнку можно разрезать по имеющимся там линиям.
Подключение
Процесс подключения инфракрасной плёнки состоит из нескольких этапов:
- Подключается термодатчик — он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.
Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.
Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.
Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.
После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.
Регулирующие и контролирующее температуру устройство
За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.
Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.
Терморегуляторы бывают механическими и автоматическими:
- Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
- Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.
Правила укладки электрического теплого пола своими руками на балконе
При укладке электрического теплого пола на балконе или лоджии важно соблюдать последовательность. Во-первых, в стыках необходимо с помощью металлизированного скотча приклеить пароизоляционный слой
При этом нужно следить за тем, чтобы его стыки не были угловыми, иначе в помещение будет проникать холодный воздух. Далее должен идти слой утеплителя для создания эффекта термоса с целью предотвращения утечки тепла из помещения. Также это необходимо для того, чтобы при уличной температуре -20 °С не возникало конденсата на полу по контуру замерзания.
Кабельные системы обогрева или электрические маты не рекомендуется использовать для создания теплого пола на балконе. Это невозможно, потому что цементно-песчаная стяжка в таких помещениях может быть толщиной не более 45 мм, в противном случае может возникнуть нагрузка на плиту перекрытия. Установочная мощность на 1 м2 пола на балконе или лоджии при наличии батареи центрального отопления составляет 150-180 Вт. А в случае, когда теплый пол является единственной системой отопления, — 180-250 Вт.
В соответствии с правилами монтажа, для установки системы на балкон или лоджию подойдут как одножильные, так и двухжильные нагревательные секции, а также тонкие нагревательные маты, не требующие стяжки.
А теперь посмотрите видео монтаж электрического теплого пола своими руками на балконе или лоджии:
Фиксация нагревательных кабелей или матов
После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.
Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.
В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.
После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.
I. Водяной тёплый пол на деревянной подложке
Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.
- По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
- тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
- Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
- Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
- Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
- На конструкцию сверху настилается чистовой пол.
Подсоединение системы теплого пола кабельного типа
Схема подключения кабельного теплого пола
Для подключения кабельного теплого пола нужно провести выравнивание поверхности. Далее вдоль стены прикрепить демпферную ленту и затем уложить теплоизоляцию. Монтаж кабеля можно проводить и на старую поверхность, без подкладки. Единственным условием для этого является наличие снизу отапливаемого помещения. Перед укладкой кабеля нужно протянуть все провода для подключения к термостату.
Далее можно укладывать нагревательный элемент, предварительно разместив на полу обычную монтажную ленту. Это делается, чтобы кабель держался в нужном положении и не смещался. Укладывать кабель можно любой формой, главное, чтобы он не пересекался сам с собой. Самым эффективным и удобным способом монтажа является так называемая «змейка» – кабеля продаются в рулонах, уже уложенные в виде змеевика на сетку.
Схемы подключения к одножильного и двужильного кабеля для теплого пола
Равномерно распределив кабель, можно его закреплять
Важно, чтобы края не доходили до места расположения мебели или стен примерно 10 см. Далее требуется проложить термодатчик, который спрятан в трубку, упомянутую ранее ранее
Его расположение должно быть на расстоянии 40-50 см от края витка нагревательного элемента.
На этом монтаж кабеля и датчика завершен. Используя тестер, нужно проверить сопротивление нагревательного элемента. Оно должно соответствовать паспортным данным. Далее нужно залить все стяжкой и подождать, пока она застынет. Сразу включать теплый пол для ее подсушивания нельзя, так как появятся трещины и значительно понизится показатель прочности. Остается просто подсоединить все провода к терморегулятору и проверять работоспособность системы.
терморегулятор для теплого пола
Конструкция инфракрасного пола
Главным отличием инфракрасного пола от другого отопления является его принцип действия. Энергия теплого ИК-пола не используется для нагревания воздуха в помещении, а уходит на обогрев предметов, находящихся в его закрытом пространстве. Те в свою очередь аккумулируют и отдают тепло в комнату, поддерживая в ней естественный микроклимат. Инфракрасное излучение абсолютно безопасно для здоровья живых существ и сравнимо с солнечным теплом.
Система инфракрасного обогрева изготавливается на основе нагревательных эластичных матов или лавсановой пленки. Нагревательный элемент имеет вид токопроводящих полос, которые располагаются с шагом 15 мм и выполняются согласно технологии Carbon NanoTube. Электричество, инициирующее нагревательный элемент, подается к нему по медно-серебряным контактам. Вся система с обеих сторон запаяна полимером, который имеет повышенные электроизоляционные, противопожарные и водонепроницаемые свойства.
Подключение инфракрасного теплого пола к электросети выполняется через терморегулятор параллельным способом. Плотность соединений, высокое качество используемых материалов и применение угольного адсорбирующего напыления обеспечивают работу нагревателей в эффективном и непрерывном режиме. Благодаря параллельному подключению система будет функционировать даже при выходе из строя любого из ее участков. Иногда такое случается при механических повреждениях.
Под ламинат
Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.
Электрический обогрев под ламинат
Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне
Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей
ИК пленка под ламинат
Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м3 воздуха, в массе это 25 кг
Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.
Особенности выбора ламината
Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.
Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.
Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м2К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м2К/Вт, а подложка 0,049 м2К/Вт, то сложив эти значения, получается 0,1 м2К/Вт, а это в пределах допустимых норм.
Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.
Теплый пол можно ли обрезать
01.03.2019
Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?
Обменять кабель
Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.
Уменьшить шаг укладки
Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.
Уложить теплый пол под мебель или ванну
Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?
Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.
Можно ли на плиту осб клеить плитку на
У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.
Уложить остаток кабеля в смежное помещение или на стене
Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.
Укоротить кабель
Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.
В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.
Source: teplo-svetlo.ru
Керамическая плитка для обогрева
Стяжка
Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:
- Песок – 4 части.
- Цемент – 1 часть.
- Щебень – 5 часть.
- Вода – 0,6 части.
Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.
Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.
Подготовительные работы для правильного монтажа
Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.
Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.
Подготовка полового покрытия
Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.
Теплый пол
Соединение пленок между собой у инфракрасного теплого пола
Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.
Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.
Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.
Порядок работы:
- Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
- Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
- Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
- Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
- Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
- Заведение датчика терморегулятора под нагревательные элементы;
- Присоединение термостата;
- Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.
Кабельный пол
В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.
Устройство кабельного пола и нагревательного элемента
Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.
Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.
Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:
- Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
- Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.
Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.
Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.
Принцип работы
Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.
Плюсы и минусы
ПЛЮСЫ и МИНУСЫ КАБЕЛЯ и МАТА для ТЕПЛОГО ПОЛА.
Watch this video on YouTube
Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).
Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.
Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.
