Как сделать теплый пол в бане. Как своими руками установить в бане систему «теплый пол»?

Варианты выбора

Кабель для обогрева теплого пола Существует 2 разновидности конструкций для обустройства бань — водяные и электрические. Каждая из них имеет свои особенности, достоинства и недостатки.

Водяной пол собирают из специальных пластиковых труб, обладающих прочностью, гибкостью и низким коэффициентом теплового расширения. Линия укладывается в форме змейки или спирали. Схема выбирается исходя из площади комнаты. Фиксация проводится между закрепленными на основании штырями или в уже готовых пенопластовых плитах с проделанными в них каналах. Если система не подключена к общему отоплению, для циркуляции жидкости используется насос, а для регулировки напора — коллектор и винтовой кран. Если контур замкнут на отдельный котел, его можно заполнить антифризом, чтобы использовать в любое время года.

Электрический греющий мат

Электрические приборы подразделяются на следующие категории.

Греющий кабель. Представляет собой провод в теплопроводной пластиковой изоляции. Толщина изделия составляет 6-12 мм, радиус максимального изгиба — 5-10 см в зависимости от диаметра. После закрепления и проверки работоспособности конструкция заливается цементным раствором. Различные модели имеют мощность в пределах 10-30 Вт/п.м. Качество обогрева определяется расстоянием между витками змейки.
Греющий мат. Более эффективное во всех отношениях устройство. Тонкие нагревательные элементы жестко закреплены на пластиковой сетке. Маты нет необходимости заливать стяжкой. Полосы шириной 50-100 см можно резать, чтобы точно подгонять под нужный размер комнаты. Практикуется их закрытие клеем толщиной 2-3 мм при укладке плитки. Мат простой в укладке, с этим процессом может справиться даже начинающий.

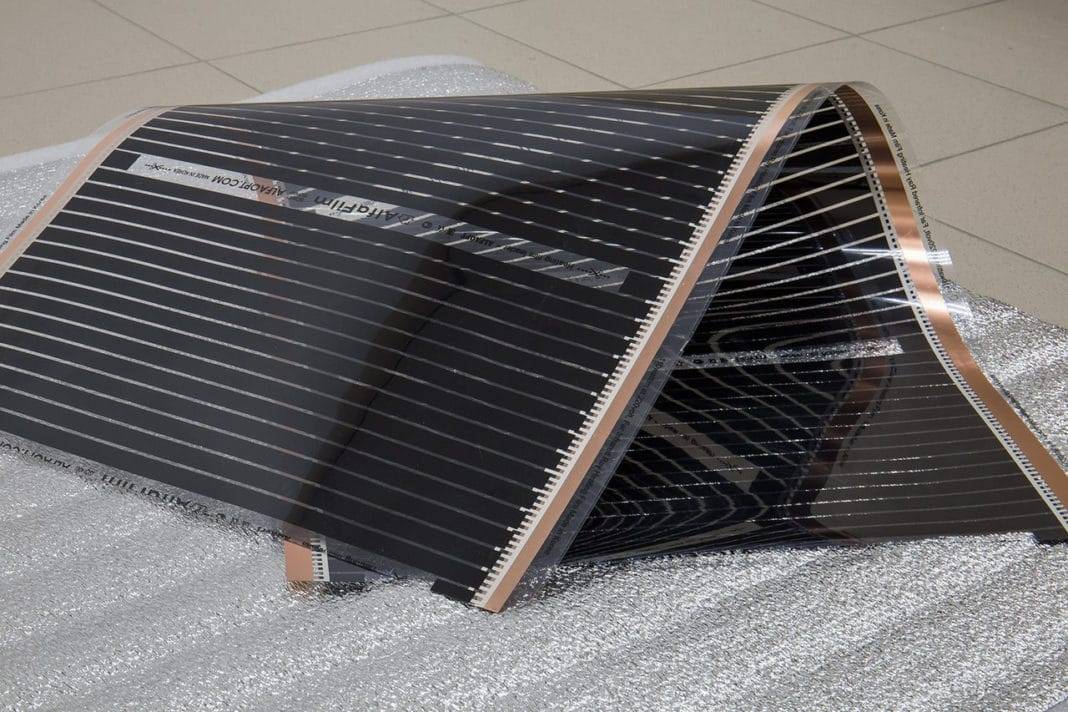

Инфракрасная пленка
Инфракрасные пленки. Принцип действия устройства заключается в том, что под воздействием тока медные нити, отделанные карбоном, создают излучение, греющее предметы, через которые проходит. Так даже над деревянным настилом рука будет чувствовать ощутимое тепло. Пленка имеет доступную стоимость и практичное устройство. Элементы в пленке расположены параллельно, благодаря чему при выходе одного направления из строя нагрев не прекращается. Поскольку материал неустойчив к влаге и легко рвется, его используют в сухих помещениях под легкой стяжкой или деревянным покрытием.

Как правило, чтобы сделать теплый пол в бане, используется несколько видов нагревательных приборов.

Конструкция и принцип работы

Классический электрический котел состоит из нескольких элементов:

предохранительного клапана;
расширительного бака;
терморегулятора;
циркуляционного насоса;
фильтра для тонкой очистки;
радиаторов, трубок, фитингов.

На современных моделях устанавливается пульт для управления системой. Конструкция может дополняться механизмом автоматического включения, выключения.

Способы обогрева:

Распределение тепла с помощью мощного нагревателя с ТЭНом.
Закачивание антифриза в трубы, который не замерзает зимой, хорошо передает тепло через себя.
Автономный нагрев через солнечные батареи.

Электрический котел нагревает воду, заставляет ее циркулировать по трубам отопления в бане.

Особенности изготовления

Так как баня является помещением, рабочая среда которого это повышенная температура и влажность, то материалы должны спокойно выдерживать воздействие воды и быть стойкими к гниению. Такое покрытие будет самым правильным выбором, особенно если вы собираетесь монтировать теплый пол.

Зачастую для таких целей применяются разнообразные виды кафеля, керамогранита, а в некоторых случаях даже природный камень. Все эти материалы отлично передают полученное тепло и совсем не подвержены влиянию воды. Укладка производится строго на плиточный клей с гидроизоляционными свойствами, такими как церезит.

Многие хотят, чтобы их пол был изготовлен из натурального дерева, которое конечно тактильно приятнее камня, но требует, куда больших усилий для монтажа и последующей эксплуатации. Нюанс такого покрытия состоит в том, что древесина впитывает влагу, расширяется под действием воды, а в местах соединений способствует образованию плесени. Поэтому профессионалы рекомендуют использовать только хвойные породы деревьев, ведь в их теле сосредоточено огромное количество масел, которые повышают стойкость к воде и не дают древесине прогнить.

Но, если вы ищете самый оптимальный вариант, то рекомендую остановить свой выбор на обычной напольной плитке. Несмотря на то, что материал недорогой, по эффективности он превосходит древесину в разы. Дерево не может полноценно передавать тепловую энергию напольному покрытию, ведь само является утепляющим материалом.

Также, можете остановить свой выбор на натуральном камне. Отлично смотрится на полу и передает атмосферу теплоты и натуральности. Ну, а в плане тепловых свойств, не хуже чем плитка, передает тепло от труб обогрева в полном размере. Единственным минусом такого покрытия является трудность уборки. Но, все будет зависеть от того, какой камень вы выберете.

Выбор подходящего материала

Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.

Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.

Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.

Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?

Можно ли укладывать теплый пол в бане

При грамотном планировании не составит труда создать безопасную систему отопления пола Ограничений на строительство частной бани с теплым полом не существует. Запреты распространяются на сауны, которые находятся в многоэтажных домах. Правила действуют только на водяные системы подогрева.

Причины таких ограничений:

Цементная стяжка и наполненные водой трубы создают нагрузку, на которую не рассчитаны несущие конструкции здания. Это чревато разрушением стен, фундамента, деформацией плиты перекрытия.
Не исключается риск возникновения протечек в магистрали. Под первыми этажами в домах находятся подвалы, в которых обустраиваются склады, располагаются электрические щиты, запорная арматура водопровода и отопления, монтажные коробки коммуникационных линий. От затопления эти объекты могут серьезно пострадать.

Хозяева частных построек вольны в своем выборе, так как нежилые сооружения не подпадают в сферу интересов контролирующих органов. Однако необходимо учитывать финансовые вопросы и аспекты безопасности. Электричество и влага — вещи плохо совместимые, а водяное отопление может обойтись слишком дорого. Решение нужно принимать взвешенно и обдуманно, учитывая все имеющиеся аспекты. При грамотном планировании и правильно организованном строительстве не составит труда создать эффективную, безопасную и долговечную систему теплого пола.

Устройство полов для бани

Полы в банях не всегда были такими, как сейчас. Когда-то бани делали из свежесрубленных брёвен, и полы в них стелили также из брёвен, расколов их вдоль. Фундамент не применялся, деревянный пол, как и сруб, устанавливался прямо на землю. Пребывая в постоянной сырости и подвергаясь воздействию влаги со всех сторон, он был недолговечен, его приходилось часто менять.

Позже стены стали возводить на фундаменте, а полы — делать из бетона. Такое покрытие долговечно, но высокая теплопроводность бетона приводит к тому, что он постоянно прохладный. К тому же бетон впитывает влагу, а настил из досок хоть и повышает комфортность, но из-за постоянной сырости срок годности его недолог.

Утепленные полы уберут излишний дискомфорт и вы сможете насладиться банными процедурами

С изобретением обогревающего пола эта проблема стала легко разрешимой. Его установка позволяет тщательно и быстро убрать ненужную влагу и препятствует появлению в сырых местах плесени и грибка. А ощущение приятного тепла, согревающего ноги, повышает комфортность.

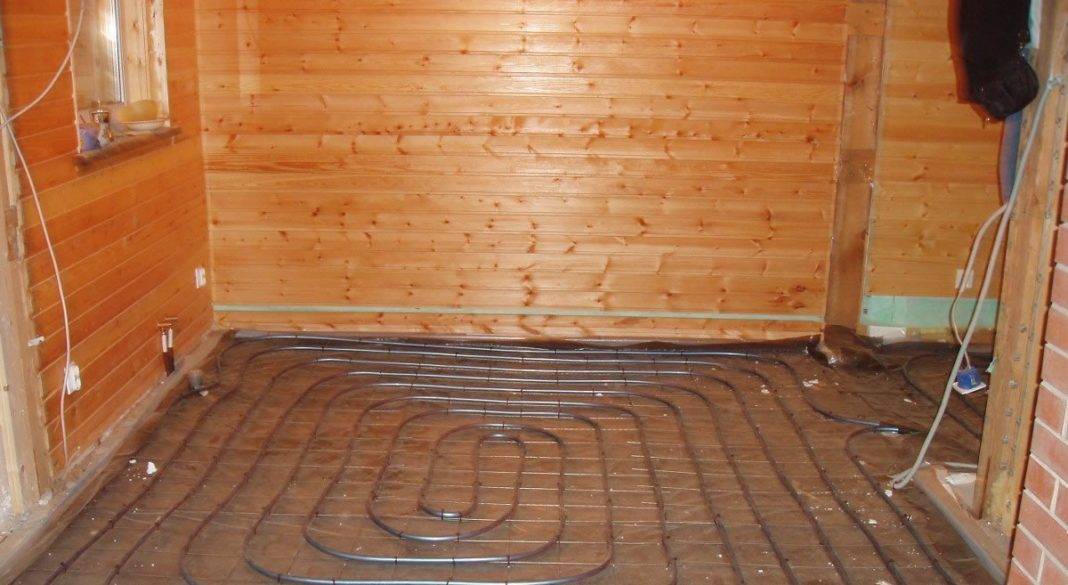

Теплый пол в бане:

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

основа – листы OSB, поверх которых прибиты лаги;
гидроизоляционно-ветрозащитная мембрана;
утеплитель между лагами;
второй слой OSB;
пенополистирольные маты;
пароизоляционная мембрана;
армированная стяжка;
сетка и кабель;
чистовая стяжка;
плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Бетонные полы

Итак, разобравшись с деревянными полами, а также с интересующим многих вопросом – какие доски нужны для пола в баню, переходим к конкуренту древесины – бетону.

Сразу оговоримся, что бетонные полы в любом помещении – дело непростое и очень затратное, как в плане финансовых вложений, так и в плане временного отрезка, который уходит на их сооружение. Но, вложив один раз приличную сумму денег, вы становитесь обладателем прочного бетонного основания, которое прослужит вам не один десяток лет. Правда, необходимо оговориться, что бетонные полы требуют правильного подхода к их формированию. И именно только так можно говорить о высоких характеристиках напольной конструкции.

Перед тем как определиться, какие полы лучше сделать в бане, прокомментируем положительные и отрицательные стороны бетонного основания. И начнём с плюсов:

это самое прочное и долговечное основание;
оно обладает высокой водостойкостью;
бетон не гниёт;
практически не требует ремонта и ухода;
разнообразие облицовки, вплоть до укладки деревянных полов;
сегодня часто проводят утепление полов.

Бетонный пол в бане Источник master-vodoved.ruТеперь, что касается недостатков:

это самая затратная напольная конструкция;
процесс длится долго за счёт укладки бетонного раствора в несколько слоёв, где каждый слой должен хорошо просохнуть;
даже если уложить внутрь бетонного слоя теплоизоляционный материал, полы все равно будут холодными, единственный выход – заложить систему «тёплого пола»;
непривлекательный внешний вид, поэтому бетонное напольное основание подвергают отделке, самый простой вариант – укладывают деревянные решётки.

Идеальный вариант – система отопления тёплый пол внутри бетонного напольного основания Источник plitkahelp.com

Правила формирования бетонных полов в бане

Сразу оговоримся, что современный подход к сооружению бетонных полов в бане – это многослойная конструкция. Не стоит её упрощать, если перед вами стоит задача – возвести баню на многие года. Итак, какие операции придётся проводить:

Сначала укладывается канализационная труба, по которой наружу будет отводиться грязная использованная вода. Монтаж трубы проводят с наклоном в сторону выгребной ямы или септика.
Если есть необходимость, снимается плодородный слой. Иногда почву просто очищают от растительности и утрамбовывают.
Делают песчаную подушку, для чего засыпают песок толщиною 20-30 см и утрамбовывают. Сверху насыпают щебень точно таким же слоем и утрамбовывают.
Затем проводят утепление, для чего можно использовать керамзит или перлит. Оба материала просто засыпают слоем до 20 см и выравнивают по горизонту.
Сегодня все чаще для теплоизоляции бетонного пола применяют пеноплекс. Его плиты просто раскладывают, закрывая таким образом всю поверхность. Зазоры можно заполнить монтажной пеной.
Далее изготавливается армирующий каркас из стальной арматуры диаметром 8-12 мм. Сам каркас – это решётка с ячейками 20х20 см. Армокаркас лучше уложить на подставки. То есть он должен оказаться где-то посередине толщины заливаемого бетона. В качестве подставок можно использовать любые прочные материалы: куски кирпича, бетона, куски трубы или другого профилированного проката.
Производится заливка бетонного раствора. Стяжка должна быть с уклоном в сторону сливного отверстия уложенной канализационной трубы. Поэтому рекомендуется предварительно установить маяки.

Особенности и варианты монтажа

Установка кабельного теплого пола и инфракрасной пленки имеет свои отличия. Перед укладкой любой системы обязательным моментом является правильная подготовка рабочей поверхности. Такой процесс необходим не только для качественного монтажа системы, а и для ее безопасной работы.

Подготовка основания

Пол для бани выполняется посредством стяжки. Если работы осуществляются по грунту, то требуется черновое покрытие.

Стяжка пола состоит из таких прослоек:

гидроизоляционный пласт – полиэтиленовая пленка;
утеплитель – пенопласт, минвата или керамзит;
теплоотражающий экран;
арматура – металлическая сетка.

Пример электрического теплого пола в бане

После укладки такого пирога осуществляется стяжка. Чтобы не возникло впоследствии трещин, рекомендуется заливать слой не менее 5 сантиметров.

Укладка кабельного пола

Монтаж электрической системы кабельного типа в бане должен осуществляется строго с соблюдением всех мер безопасности

Особое внимание при установке следует уделить деревянным перекрытиям. Все детали из дерева необходимо тщательно изолировать

Также рекомендуется их обработка огнезащитными средствами.

Для укладки кабельного теплого пола необходимо:

Система нагрева монтируется на подготовленную основу, которая включает теплоизоляционный и гидроизоляционный слой.
Перед тем как монтировать кабель следует произвести установку терморегулятора. В приборе предусмотрен специальный отвод для подключения заземления. Так как баня это помещение с повышенной влажностью, то требуется установка устройства защитного отключения с автоматическими выключателями.
Для укладки можно использовать уже готовые маты с вмонтированным кабелем. В этих теплоизоляционных плитах проводник размещен с определенным шагом, поэтому укладка намного упрощается.
Если используются специальные маты, то замеры делать не нужно, так как кабель в них уже вмонтирован с определенным шагом. Для укладки электрического провода вручную часто используется специальная фольгированная подложка с разметками.
Кабель прокладывается на расстоянии от стены не менее 5 сантиметров. От любых нагревательных приборов обязательно нужно соблюдать дистанцию более 10 сантиметров.
Электрический кабель должен лежать без натяжки. Монтировать его нужно по заранее намеченной схеме. В процессе укладки следует не допускать перегибов провода. Все чертежи по расположения кабельной системы рекомендуется сохранять. Это позволит в дальнейшем без проблем просверлить отверстие в полу во время ремонта или обустройства бани.
После установки кабельной системы теплого пола осуществляется первичное тестирование устройства. Полная проверка рабочего процесса электрического контура позволяет определить качество укладки оборудования.
На правильно оформленную контурную систему обогрева выкладывается арматура в виде сетки. Далее проводится заливка пола.

Напольное покрытие можно монтировать после полного отвердения стяжки. Плитку рекомендуется выкладывать по истечении тридцати дней.

Монтаж инфракрасного пола

Пленочная система обогрева пола является менее мощным отопительным оборудованием, но более безопасна и хорошо сочетается с покрытием деревянного типа. Перед монтажными работами, как и в первом случае обязательно выполняется подготовка основания. При этом используется материалы, защищающие от влаги и теплоизоляционное покрытие.

Процесс укладки такой системы теплого пола имеет такие особенности:

На правильно оформленную поверхность равномерно выкладывается инфракрасная пленка. Для ее фиксации к полу используется скотч.
Пленочное тепловое устройство сверху покрывается специальной сеткой. На нее наносится предназначенный для напольного покрытия раствор клея, который должен полностью и равномерно покрывать поверхность пленки.
Далее можно делать облицовку банного пола.

Инфракрасный теплый пол

Запуск отопительной системы пленочного типа можно осуществлять после полного застывания клеевого раствора. Перед укладкой финишного покрытия обязательно следует провести проверку всего нагревательного оборудования.

Особенности монтажа

Требование к монтажу кабеля: укладка должна быть равномерной, без растяжений и больших перегибов. Расстояние до нагревательных приборов – десять сантиметров и больше, до стен – не меньше пяти.

После укладки и тестирования поверх кабеля или матов кладут арматурную сетку и заливают цементную стяжку. Стяжка должна полностью схватиться (около месяца), только потом можно начинать укладку покрытия.

Инфракрасную пленку кладут на отражающую фольгированную подложку (изолон и др.), крепят к основанию скотчем. Поверх термопленки обязательно нужна гидроизоляция.

Все стыки гидроизоляции следует тщательно проклеить для полной герметичности. Плитку можно класть поверх защитного слоя на плиточный клей.

Сливную воронку сточной трубы необходимо тщательно гидроизолировать.

Рассмотрим подробнее, как сделать электрический теплый пол в бане своими руками по грунту (на ленточном фундаменте):

Снять почвенный слой около 20 сантиметров, добраться до глины.
Насыпать песчаную подушку, утрамбовать.
Уложить сливную трубу с водяным затвором и заглушкой.
Уложить гидроизоляцию (толстый полиэтилен, рубероид или специальную мембрану). Класть этот слой нужно с заходом на стены, проклеивать швы.
Уложить утеплитель – пенопласт не меньше десяти сантиметров или экструдированный пенополистирол 5 сантиметров. Не минеральную вату, т.к. она гигроскопична. Плиты следует класть плотно, чтобы не образовывались мостики холода.
Уложить сверху утеплителя армирующую сетку.
Залить черновую стяжку не меньше 5 сантиметров, выровнять по маячкам.

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.
