Как правильно сложить печь с плитой: пошаговый инструктаж + разбор нюансов

Просушка печи

Закройте все промежутки между первоначальным рядом кирпичей и полом. По бордюру печи прибиваем плинтус, это не допустит просыпание песка и придаст дивный вид. По окончании всех работ печь нужно будет первый раз прогреть щепой и бумагой или картоном. Затем оставить открытыми двери и конфорки, пока печь не просохнет. После этого ее можно будет топить в полную силу.

Такая конструкция подойдет для дачи или небольшого жилого дома. Будет удобна для готовки еды, это сэкономит электроэнергию или газ. Печь сможет выдержать все колебания температуры. Следуя этим несложным инструкциям печь прослужит вам долгие годы. Глядя на нее, вы будете испытывать эстетическое удовольствие и гордость за то, что выложили каждый кирпичик своими руками.

Какую выбрать печку

Четко определиться с необходимым выбором мастеру помогут ответы на эти вопросы:

1. Какие она должна выполнять функции – только отапливать помещение или еще и помогать готовить еду?
2. Сколько места можно выделить под возведение кирпичного сооружения?

С дизайном также следует определиться заранее.

Разумеется, человеку, который впервые собирается браться за постройку русской кирпичной печки с отделом для приготовления пищи своими руками, сходу может оказаться сложным создать идеальный результат даже при наличии инструкции.

Если говорить непосредственно о самих проектах печей, то самыми популярными можно назвать три следующих варианта:

• стандартная плита на пару конфорок и с водонагревом;
• отопительная печь «голландка»;
• классическая печь для отопления и приготовления еды.

Стандартная плита на пару конфорок и с водонагревом

Базовые размеры этой печи – 89 х 51 сантиметр. Она предназначается для варки еды и позволяет одновременно подогревать воду котлом, который расположен прямо на пути дымовых газов, выходящих прямо из топки. Уровень теплоотдачи – 1,2 кВт. Чертеж прилагается.

Если печь задействована в основном для варки еды, рекомендовано использовать минимум кирпича шамотного типа.

Эту малоразмерную кирпичную печь несложно сделать собственными руками. Работа займет небольшое количество времени, да и места будет задействовано мало. При необходимости к ней можно будет приделать отопительный щиток, чтобы забирать у газов больше тепла.

Для постройки варочной печки собственными руками нужны следующие материалы:

• котел для водонагрева;
• дверцы для зольника, топливника и ревизионная;
• духовка;
• керамический кирпич;
• равнополочный уголок;
• решетка из чугуна или стали;
• чугунная плита на пару конфорок.

Дополнительно для печи с духовкой потребуются листы асбеста, кровельной стали и металла для подкладывания под печку и перед самой плитой соответственно.

Печь «голландка» для отопления

Это не маркетинговый ход. Отопительная печка в действительности прибыла из Голландии. Многие мастера выбирают ее за простоту и невысокую требовательность к качеству материалов для работы. Помимо прочего, голландку также можно назвать малогабаритной, ведь она занимает не так уж много места.

Для опытного мастера создать самый простой вариант трехканальной голландки будет несложно. А вот новичку в этой сфере придется повозиться, чтобы выполнить качественную кладку. Средний размер такой печи – 1 х 0,5 метра. При этом дымовая труба уходит ввысь приблизительно на пару метров. Однако вначале будет полезно изучить схему кладки.

Материал для строительства:

• дверцы для зольника, топливника и ревизионная;
• керамический кирпич;
• металлическая задвижка;
• решетка из чугуна или стали.

Дополнительно потребуются листы асбеста и кровельной стали.

https://www.youtube.com/watch?v=GlVclepGte0

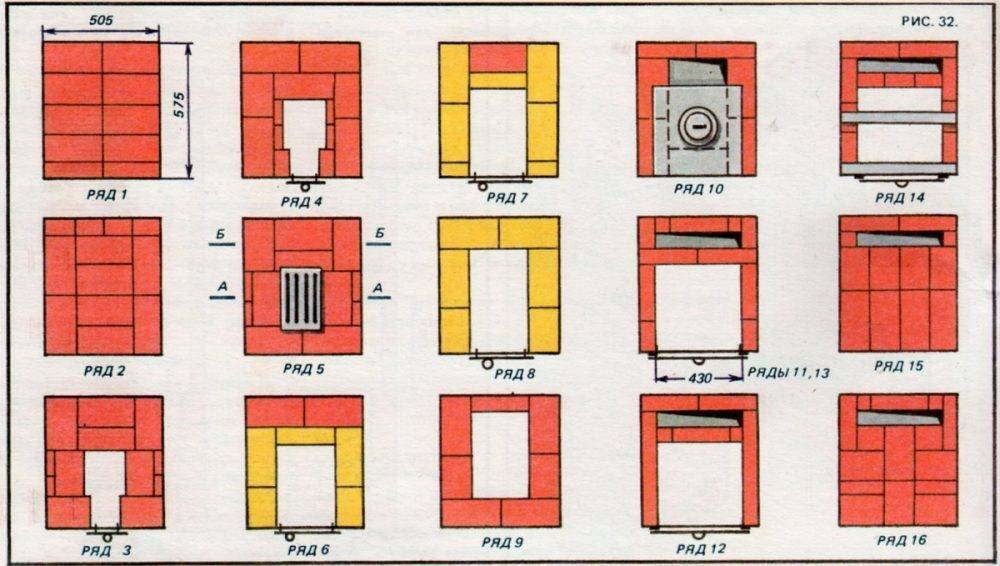

Классическая отопительно-варочная печь

Самая популярная модель среди мастеров. Несмотря то, что ее конструкция сложнее в сравнении с остальными. Габариты готового сооружения – 65 х 51 сантиметр. Тепловую мощность она развивает примерно 1,5 кВт. Уже по наименованию становится понятно, что этот вариант универсален – он подходит и для отопления, и для приготовления еды.

Список материалов, которые необходимы для постройки:

• дверцы для зольника, топливника, вентиляционная и ревизионная;
• вязальная проволока;
• задвижка;
• керамический кирпич;
• колосники;
• равнополочный уголок;
• чугунная плита на одну конфорку.

Если печь с варочной поверхностью будет располагаться в помещении, в летний период придется мириться с духотой. Или выбрать в качестве альтернативы другую модель.

Преимущества и недостатки мини-печей

Как и другие печи, мини-печка из кирпича имеет положительные и отрицательные стороны. Из положительных сторон можно выделить:

• Печь будет служить очень долго, если будет правильно эксплуатироваться.
• Разогревается такая конструкция быстро и надолго сохраняет тепло, отдавая его в помещение.
• Мини-печь из кирпича можно сделать своими руками.
• При изготовлении конструкцию можно сделать любого размера и формы.
• При желании можно дополнить конструкцию плитой или духовкой.
• Мини-печь из кирпича безопасна, так как нагревается она не сильно, в отличие от печей из другого материала, следовательно вероятность обжечься минимальна.

Существуют и минусы такой конструкции:

• Из-за большого веса под печь необходим фундамент, на заливку которого придется потратить время.
• Во время работы необходимо учитывать все нюансы по безопасности и четко следовать чертежам, чтобы сделать печь правильно. В ином случае пользоваться печью может быть опасно.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Материалы для кладки кирпичной печки

Самую простую печь, например, голландку, можно выложить из любого кирпича. В сооружениях с более высокой тепловой нагрузкой — шведских, русских и тем более колпаковых печах — применяют особый печной кирпич, выдерживающий температуры до 800 градусов, а стенки топки, непосредственно контактирующие с пламенем, выкладывают огнеупорным шамотным кирпичом (выдерживает температуру до 1600 градусов).

Цементно-песчаный раствор для печи не годится, вместо него применяют глиняно-песчаный.

Глина бывает разных сортов.

Для шамотной кладки используется:

• шамотный мертель;
• белый каолин.

Для кладки тела печи (используется керамический печной кирпич) готовят раствор на основе термостойких материалов:

• серой или синей кембрийской глины;
• серого каолина.

И глина, и песок не должны иметь органических примесей, иначе швы вскоре растрескаются. В случае с глиной их признаком служит хорошо слышный запах — в норме его почти не должно быть. Песок же берут только горный — в нем содержание органики является минимальным. К тому же горный песок, в отличие от речного, имеет угловатые зерна, что делает раствор более прочным.

Сегодня в продаже можно найти песок, изготавливаемый путем измельчения кирпичного боя. Стоит он дешевле горного, но, по свидетельствам мастеров, позволяет приготовить не менее качественный раствор.

Фурнитуру — дверцы и задвижки — обычно используют покупные. Для печей с высокой температурой в топке подходят только литые чугунные дверцы — штампованные стальные быстро приходят в негодность.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

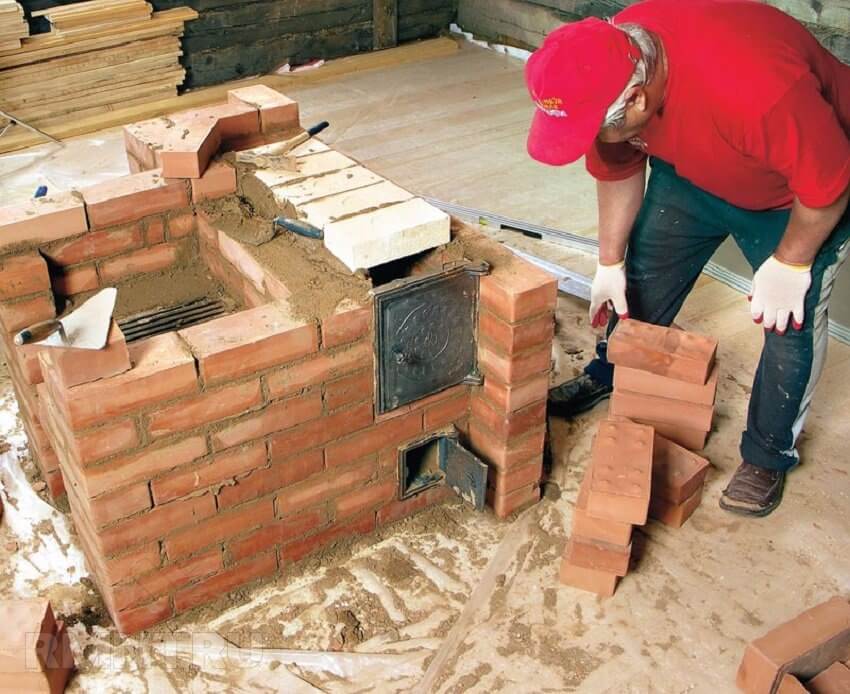

Как сложить печь: кладка основной части

Построить печь правильно, в соответствии со всеми требованиями – основная задача строителя-печника. Лучше иметь схему печки в горизонтальном и вертикальном разрезе с расположением дымоходов и указанием необходимого количества кирпичей.

Важно соблюдать следующие правила при формировании печки:

• при укладке первого ряда кирпичей в основании печки ориентируемся на расположение стен комнаты. Печь должна располагаться параллельно стенам;
• выравниваем каждый новый ряд кирпичей по горизонтали с помощью уровня;
• строго соблюдаем вертикаль кирпичной кладки, уклоны недопустимы;
• необходимо оставлять тепловой зазор не менее 5 мм между рядами шамотного кирпича и облицовочного;
• каждый чугунный элемент фиксируется на обвязке из обожжённой проволоки, устанавливаемой с одной стороны в раствор, с другой стороны – в ушко чугунной дверцы или другого элемента литья;
• между кирпичами и металлом желательно прокладывать асбестовый шнур для компенсации теплового зазора.

Кладка дымохода

Завершающий этап возведения печки – кладка дымохода. Для улучшения теплоотдачи и увеличения КПД печи дымоход делают не прямой, а с перекрытиями из кирпича, в форме зигзага. Дым поднимается по такому дымоходу по спирали, согревая жилое пространство на втором этаже.

С определённой периодичностью вдоль дымохода необходимо устанавливать саже очистные дверцы. Также в стропилах пропиливается отверстие для прокладки дымохода.

Хорошую тягу внутри печи обеспечит достаточная высота дымохода над уровнем крыши. Дымоход должен располагаться не ниже 50 см от конька дома.

Советы и нюансы

Минимальное расстояние между стропильными перекрытиями крыши и трубой дымохода должно составлять 15 см. Площадь фундамента печи должна быть больше площади самой печи

Важно заранее обеспечить гидроизоляцию

Неопытным печникам желательно потренироваться на возведении пробной печи без использования связующих веществ – глины или цемента. Это позволит избежать многих серьёзных ошибок, ведущих к бессмысленной трате времени, денег и материала.

Печь в частном доме не только добавляет уюта и комфорта: она просто необходима в качестве резервной системы отопления дома (наряду с имеющейся – электрической или газовой), особенно в регионах с резко континентальным климатом. Если при строительстве печи соблюдались все технологии и применялись качественные материалы, то кирпичная печка прослужит долгие годы свои владельцам.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Что значит – простая?

Далее подразумевается, что простая печь, которую возможно быстро сделать своими руками, должна удовлетворять след. требованиям:

• Человеку, сооружающий такую печь, не обязательно глубоко разбираться в печном деле. В идеале ему вообще не нужно ничего в нем смыслить;
• Печь должна работать на низкокачественном бросовом топливе с тепловой эффективностью (это аналог КПД тепловых машин) не ниже 35-40%;
• Кирпичная печь не должна требовать длительной сушки после постройки и «разгонных» топок для вывода на номинальную тепловую мощность;
• Она же должна состоять не более чем из 115-120 кирпичей, чтобы все необходимые материалы можно было привезти за один раз в багажнике легкового автомобиля или на прицепе к нему;
• Печная фурнитура (дверцы, варочные плиты, конфорки) должна применяться самая распространенная (чтобы можно было воспользоваться б/у) и/или дешевая;
• Кладка кирпичной печи не должна содержать сложных стыков, пиленых (резаных болгаркой) кирпичей, переходов с красного кирпича на шамотный и стальных закладных.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

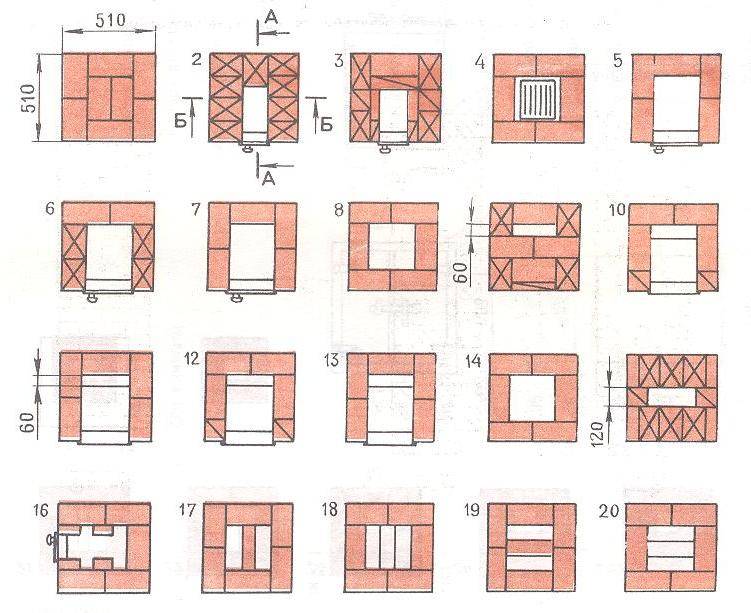

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Русская печь на улице

Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.

При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.

С мангалом

Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.

Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:

Схема кладки русской печи на улице своими руками

Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.

В беседке под навесом

Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.

Печь для выпечки хлеба

Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.

Важнейшие требования:

• достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
• выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.

Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.

Как построить на улице

Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.
