Как делается походная печка своими руками: чертежи и описание

Описание печи

Печь имеет простейшее устройство. Выполняется печь цилиндрической формы из трубы или прямоугольного сечения из отдельных элементов. Высота прибора обычно составляет величину около 200 мм. Нижняя часть печи оборудована импровизированной колосниковой решеткой, в боковой поверхности располагаются отверстия для подачи воздуха на горение.

Верхняя часть выполняется в виде решетки – на нее устанавливается посуда с водой или пищей. В боковой поверхности прорезается прямоугольное отверстие для закладки топлива. Отверстие обычно оборудуется дверцей. По верхнему краю часто вырезаются сегменты для установки шампуров.

Печь имеет ножки – это обеспечивает зазор под колосниковой решеткой для подачи воздуха и высыпания золы от прогоревших дров. Также необходима хорошая устойчивость печи – при слабых и неравномерных опорах она может опрокинуться.

Разновидности мини-печек

В туристических магазинах представлен хороший выбор походных печей, которые в народе называют «костер без костра», «деревянный примус» или «индейская свеча». Существует множество как простых, так и более сложных моделей, и каждая из них имеет свои особенности. Например, походная печь фирмы Bushbox, несмотря на известность и сложную конструкцию, имеет ряд неудобств. Для ее розжига нужно использовать только определенный вид топлива. Процесс горения невозможно регулировать, из-за чего дрова прогорают очень быстро, а еда не успевает приготовиться.

Многие походные печи заводского производства были разработаны для автомобильного туризма, поэтому они нередко отличаются большими размерами.

В качестве альтернативы печи в походе для приготовления пищи можно использовать мангал. Но, во-первых, он не совсем удобен в транспортировке, а во-вторых, возникают сложности с топливом. Для этой конструкции нужны специальные дрова, которые после сгорания оставляют угли, а таким свойством обладают далеко не все породы древесины.

Поэтому для туризма больше подойдет печь, отапливаемая обычными дровами. Такая конструкция совместила в себе целый ряд преимуществ:

1. Легкость и удобство транспортировки благодаря малому весу.
2. Простота использования и возможность регулировать мощность. При выборе небольшой емкости для корпуса, например, кружки или консервной банки, печь годится для нагрева маленьких объемов. Если в качестве корпуса использовать ведро, то с помощью этой печи можно приготовить обед для большой компании.
3. Неприхотливость в топливе. Для розжига подойдут любые горючие материалы: ветки, дрова, шишки, сухая трава и листья.
4. Высокий КПД благодаря специализированной конструкции.
5. Небольшой расход топлива. Спалив всего несколько щепок, можно вскипятить литр воды. Благодаря тому, что сначала сгорают дрова в середине, затем по краям, походная печка прогревается равномерно, а сама древесина может тлеть очень долго.
6. Возможность повсеместного использования.
7. Безопасность. Благодаря тому, что огонь горит внутри дров, корпус остается теплым, и его можно спокойно держать в руках. Во время треска огня искры остаются внутри банки и не могут навредить окружающим.

Выбор материала

Для изготовления печки-щепочницы используют кислотостойкие и жаростойкие сорта стали, ведь они не только хорошо переносят высокую температуру, но и устойчивы к конденсату, который образуется во время розжига.

Такой металл используют для внутренней облицовки печей и котлов, а также для изготовления барабанов и внутренних корпусов стиральных машин.

Также необходимо правильно выбирать толщину металла. Ведь чем тоньше деталь, тем менее жесткой и прочной она получится (пусть и будет весить меньше), но при этом ее заметно легче обрабатывать. А чем толще, тем прочней будет конструкция, но больше ее вес, и заметно тяжелей обработка.

Поэтому чаще всего для самодельных печек применяют нержавейку толщиной 1–1,5 мм, хотя можно использовать как менее, так и более толстый металл.

В качестве основы для изготовления круглых нагревательных приборов можно использовать различного диаметра сушилки для ложек, изготовленные из пищевой нержавейки.

Такие сушилки можно купить на АлиЭкспресс и других площадках за небольшую цену. Для созданиях пиролизных печек хорошо подходят металлические термосы, ведь они тоже изготовлены из нержавеющей стали.

Однако их довольно сложно сверлить из-за круглой формы и невозможности использовать сверлильный станок, а для полноценного пиролиза приток воздуха в зоне горения должен быть минимальным, а в зоне дожига, расположенной над зоной горения, максимальным.

Нередко для изготовления щепочниц используют различные емкости из стали, такие как:

• кастрюльки;
• кружки;
• котелки;
• банки.

Главными условиями выбора являются:

• жаростойкость;
• кислотостойкость;
• соответствие размеру и форме емкости для воды, которую будут устанавливать сверху.

Типы горения

Простейшая щепочница это фактически корзиночная жаровня на пламенном горении. Сделать такую из покупных полуфабрикатов на 150-200 руб. можно дома за полчаса (см. ниже), но щепочница на пламени окажется весьма прожорливой. На природе под нее нужно будет готовить площадку, как для костра: угольки из боковых отверстий могут выстреливаться довольно далеко. По теплотехнике у пламенной щепочницы перед костром одно преимущество: загрузка топлива не расползается, поэтому можно использовать трудно горящее – шишки, горные и пустынные кустарники.

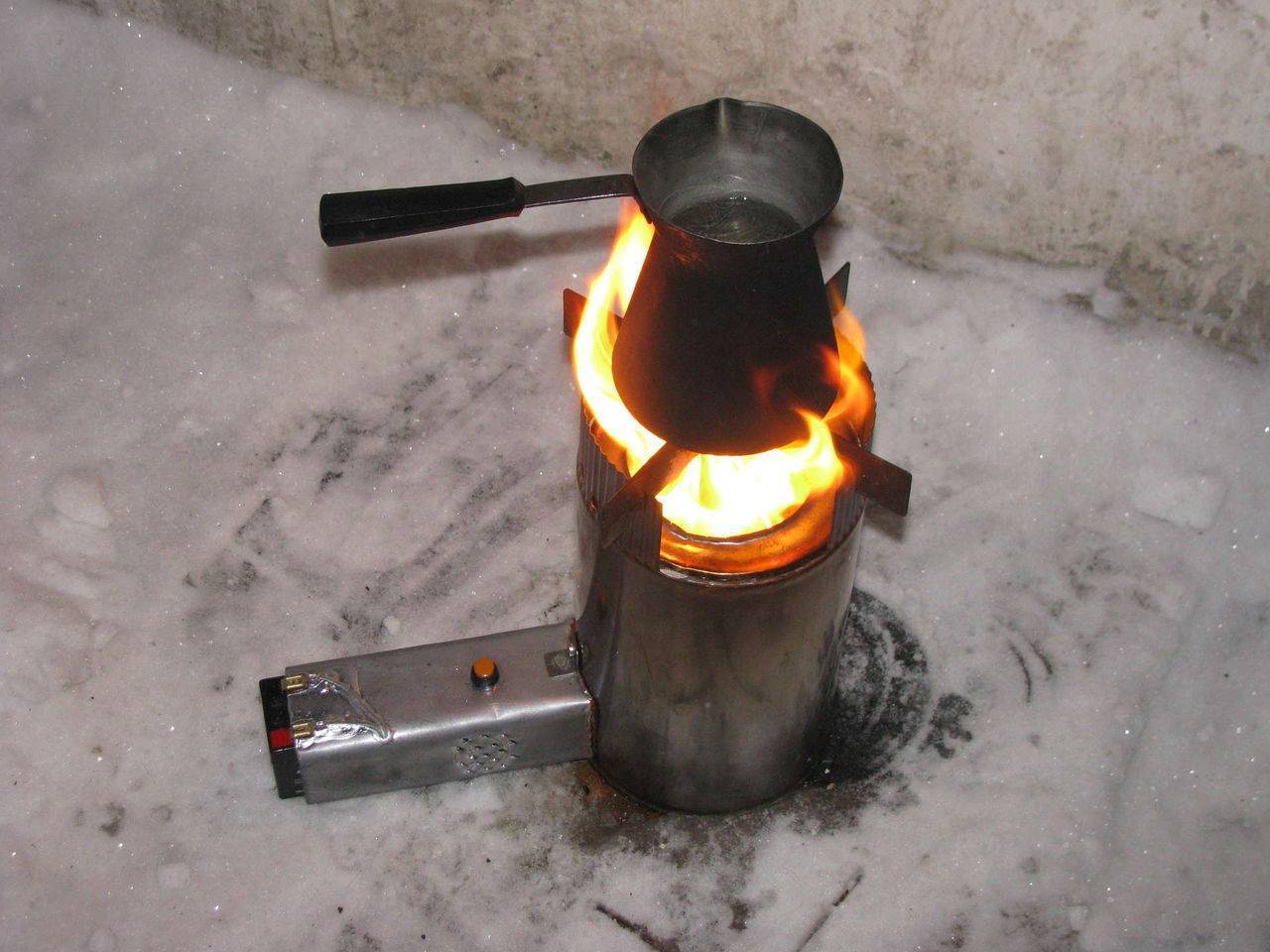

Хорошая печка-щепочница в той или иной степени использует пиролиз и дожигание отходящих газов (древесного газа, wood gas); есть и чисто пиролизные, особо экономичные щепочницы, см. далее о турбопечках. Экономичность в сочетании с еще большей всеядностью выводит щепочницы с пиролизом на первый план при нехватке топлива. В экстренных ситуациях буквально спасительной может оказаться щепочница на вялом, но очень долгом и предельно экономичном поверхностном горении, см. в конце.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.
После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода

Также желательно установить тройник для очистки дымоходной трубы.

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Обратите внимание: Что такое органайзер для канцелярии: способы хранения канцелярских принадлежностей

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Принцип работы

Неважно, изготовлена печь самостоятельно по своему оригинальному чертежу или приобретена в специализированной торговой точке, нужно знать основные законы теплотехники, по которым работает любая обогревательная конструкция

Процесс горения состоит из прогрева топлива, когда испаряется влага и выделяются некоторые горючие вещества, непосредственно воспламенения и прогорания топлива. Эффективность отопительного прибора подразумевает уровень его теплообмена с окружающим пространством, то есть излучаемое тепло и интенсивность конвекции.

Первый фактор зависит от степени нагрева печи, площади теплообменника и материала изготовления устройства. Второй от формы печи и направленности горячих воздушных потоков.

Особенности конструкции и ее преимущества

Как мы выяснили, походная печка является крайне полезным устройством, без которого трудно обойтись на рыбалке или просто в отдыхе за городом. Если говорить о стандартных печах с колосниками, то они нуждаются в больших объемах дров по причине хорошей тяги. Словом, топливо быстро сгорает.

А вот в конструкциях без дна, где дрова лежат непосредственно на земле, горение замедляется, угли подолгу тлеют, а после загрузки новой порции разгорание происходит моментально. Но тяга в таком случае плохая, да и тепло практически не аккумулируется.

В походных конструкциях с подставками тяга максимальна. Если блюдо, которое планируется приготовить, следует варить на слабом огне, то печку нужно попросту поставить на землю, перекрывая тем самым колосник. В таком случае поступление кислорода ухудшается, горение замедляется, а время, соответственно, продлевается. Но вне зависимости от конструкции все печки подобного типа обладают существенными достоинствами, среди которых:

1. экономичность;
2. универсальность и автономность от погодных условий;
3. эффективность;
4. компактность;
5. длительное горение без образования дыма;
6. удобство в использовании и транспортировке;
7. регулировка мощности;
8. безопасность;
9. производительность.

Также добавим, что ввиду того что дрова сгорают изнутри, корпус печки разогревается несильно. Его даже можно немного подержать в руках, благо древесина эффективно изолирует тепло

Но в работе с открытым огнем, конечно же, всегда нужна осторожность!

Как соорудить печь в походе из подручных средств

Рассмотрим три варианта самодельных печек, которые без труда можно смастерить своими руками.

Вариант 1. Консервная банка в роли печи

Наиболее доступный и простой способ сооружения мини-печки – это использование консервной банки. Можно даже приспособить железную кружку. В этом случае главное, чтобы параметры будущей походной печки совпадали с размерами высокого стакана.

Как за считаные минуты создать простое, но функциональное устройство, поэтапно описано в инструкции:

1. В первую очередь в дне корпуса (кружки или банки) проделываются отверстия для обеспечения тяги: одно большое или несколько маленьких, чтобы угли не выпадали наружу.
2. Затем походная печь заполняется мелкими древесными чурками по принципу «индийской свечи», то есть они располагаются в вертикальном положении, не выступая за края банки. Толщина деревяшек должна примерно соответствовать толщине пальца.
3. Следующим шагом нужно вытащить из печи чурку, расположенную в центре конструкции. Полученное пространство станет каналом для прохождения воздушных масс. Кстати, они должны совпадать с отверстиями, проделанными в дне ранее.
4. Приступаем к розжигу печи. Для этого в полученный воздушный канал нужно заложить небольшой кусок бумаги или пучок сухой травы и поджечь.
5. Объем готового устройства составляет порядка 500 мл. Такая емкость может гореть примерно 25 минут, и этого вполне хватит для приготовления несложного блюда или закипания воды. Главное, что окружающая территория не будет подвержена задымлению.

По такому же принципу можно создавать более мощные походные печи, например, если компания состоит из нескольких человек. Для этого нужно взять емкость на 1-2 литра и, соответственно, увеличить количество дров.

Без дополнительной закладки топлива подобное устройство может гореть около часа, что позволяет готовить такие блюда, как шашлык и картошка.

Как выбрать?

Есть несколько факторов, которые следует учитывать при покупке такой печи.

• Вес. Различия в весе огромны, что и понятно из приведенной выше информации. В целом есть две большие группы: рюкзачные переносные печи и те, что нуждаются в автомобиле для транспортировки. Если вы планируете перевозить оборудование, то вес не так уж и важен, лучше ориентироваться на характеристики и цену.
• Диаметр трубы. Диаметр этой части конструкции может существенно различаться. Если уже есть дымоход, встроенный в палатку, тогда придется подбирать печь по размеру. Диаметр обычно эквивалентен мощности горения – чем больше, тем выше показатель.
• Аксессуары. Некоторые бренды дарят длинный список аксессуаров для своих печей, но стоимость у таких моделей значительно выше.

Для чего нужна походная печь

Такое приспособление, как походная печь, вполне может заменить костер. При этом на нее требуется меньшее количество топлива, чем при разведении открытого огня.

Кроме того в качестве топлива могут использоваться следующее:

• Шишки.
• Кора деревьев.
• Щепа.
• Сухие ветки и камыши.
• Остывшие использованные угли.

Следует отметить, что при сжигании одинакового количества топлива печь дает намного больше тепла, чем костер. Следовательно, в печке можно приготовить больше пищи за меньший промежуток времени.

Все печные устройства делятся на два вида: одностенные и двустенные. Кроме этого печка может быть складной или выполненной в мини-варианте. Печь походную можно сделать в домашних условиях или непосредственно на месте отдыха. В обоих случаях процесс облегчает использование чертежей.

Для изготовления печки походной используются разные подручные материалы, включая ненужные кастрюли, жестяные банки из-под консервации или обычный металлический лист.

При выборе материала следует учитывать, что печка должна отвечать следующим требованиям:

• Потребление малого количества тепла.
• Незначительный вес и габариты.
• Способность нагревать посуду, а не воздух.

Советы по эксплуатации в походе

Процесс подготовки к работе несложен. Основные моменты, которые рекомендуется учитывать:

• раскладывать или хранить древесное топливо непосредственно перед отверстием топки запрещено, чтобы не случилось пожара;
• угли из топочной камеры нужно удалять аккуратно (не в палатке), они не должны гореть или тлеть.

Печь в рабочем состоянии должна быть:

• удалена от горючих материалов, рекомендуемое расстояние составляет не менее 0,5 метра;
• над печкой должно быть свободное пространство.

Если используются большие модели, то требуется учитывать, что перед дверцей должно быть расстояние в 1,5 метра. В некоторых моделях предусмотрены специальные зацепы. Они потребуются в тот момент, когда нужно открыть крышку/дверцу.

Используются:

• сухие/естественной влажности дрова (колотые/небольшие поленья);
• ветки;
• шишки (сухие);
• пресованные древесные отходы;
• щепа.

Некоторые отопительные системы рассчитаны на использование небольших шишек.

Внимание! В случае внезапного возгорания печи, пространства рядом с ней можно использовать для тушения не только воду, но и песок, землю. Идеальный вариант – огнетушитель (имеется, если путешествие производится на машине)

Варианты изготовления

С определенным набором оборудования и навыков работы с металлом, смастерить печку-щепоницу будет несложно. Существует несколько актуальных вариантов.

Из барабана стиральной машины

Изношенную стиральную машину реально приспособить под отличный уличный очаг. Для устройства печки понадобится барабан стиральной машины. Отверстия по периметру барабана будут давать постоянный приток кислорода, а также служить в качестве декора.

На схеме указаны возможные размеры изготавливаемой печи.

Материалы и инструменты:

• Барабан.
• Угловая машинка для шлифования и шлифовальное колесо.
• Проволочная щётка.
• Отрезной круг по металлу.
• Металлически уголки и плоские заготовки.
• Термоустойчивая краска.

Инструкция:

1. Для начала нужно вынуть барабан и удалить все загрязнения. Также следует очистить ободок от пластиковых частей.
2. Срезать основной шпиндель и загиб вверху, чтобы изделие выглядело лучше.
3. С помощью шлифовальной машинки убрать все неровности внизу.
4. Удалить остатки старой пены.
5. Смастерить ножки из крепежных элементов, чтобы печка была на расстоянии от поверхности.

6. Завершающим этапом будет покраска печки.

   Щепочница из бака стиральной машины

Из подставки для столовых приборов

С помощью обыкновенной подставки для столовых приборов можно сделать простую печку-щепочницу. Конструкция прослужит долго, т.к. этот кухонный предмет изготавливают из пищевой нержавеющей стали с толстыми стенками.

Чтобы сделать такое сооружение, необходимо взять:

• четыре болта с гайками.
• металлические прутки.
• маркер для отметок.
• болгарку.
• стальные перегородки, металлическая цепочка (по желанию).

Инструкция:

1. В качестве ножек будут болты, которые нужно прикрепить к низу печки. Прутки просовываются через верхние отверстия. Так получается поддон для посуды.
2. Улучшение системы можно произвести с помощью разнообразных подставок. Для этого на ободке подставки намечаются четыре разметки и с помощью болгарки делаются надрезы. В образовавшиеся пазы укрепляют крестовую подставку.

3. Такое же действие следует произвести с низом печки. Это нужно для образования большего подъема и хорошего доступа кислорода.

Вариант 1

Вариант 2

Из банки

Удачным решением для туристических мероприятий может служить применение печки-щепочницы из консервных банок. Плюсы такой конструкции в том, что для сборки требуется минимальный набор средств и малое количество времени.

Для работы понадобится:

• Две консервные банки разного диаметра.
• Нож.

Инструкция по изготовлению:

• Для начала, в банке меньшего размера необходимо сделать отверстия внизу и по бокам, в районе ободка.
• Затем взять вторую банку, сделать отверстия вдоль ободка и удалить дно.
• Просунуть в образовавшееся отверстие банку поменьше.

• Сделать подставку под нагреваемую посуду.

  Этапы изготовления щепочницы из банки

Такая печка будет служить идеальным решением для использования одним или двумя людьми. Несмотря на простоту конструкции и небольшие габариты, в печке из банок создаётся довольно сильный очаг. Также стоит отметить экологичность подобного оборудования.

Складная конструкция

Складная походная печка-щепочница компактна и удобна в переноске.

Для сбора такой печки потребуются плоские металлические детали. В собранном виде складная печка выглядит как небольшой квадратный пакет. Следует помнить, что углы у такого изделия острые, так что укладывать складные печки-щепочницы нужно в специальную сумку или посуду.

Материалы и инструменты:

• Листы из стали (не толще 2 мм) и проволока (не толще 3-4 мм)
• Ножовка по металлу, напильник.
• Дрель, молоток, для загиба стали.
• Пассатижи
• Слесарный кернер.
• Подходящий крепёж.

Чертеж:

Инструкция по изготовлению:

• Используя чертежи для изготовления печки-щепочницы своими руками, необходимо сделать план на бумажном листе.
• Перенести рисунок на металл и правильно вырезать все нужные элементы.
• Просверлить отверстия для проволоки на всех частях стен будущей печки.
• С помощью проволоки собрать стены и дно печки.

• Изготовить сетку для посуды.

  Схема сборки деталей

Изготовить такой агрегат собственноручно нетрудно. Плюс такой конструкции очевиден: печка легко собирается, как конструктор. Использование чертежей значительно облегчает сооружение печи-щепочницы своими руками. Базовые навыки и инструменты позволят создать всегда востребованное сооружение для обогрева и приготовления еды в походных условиях.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

В данном случае работа традиционно начинается с подготовки всего необходимого.

Изготовление реактивной печи из кирпича и металлической бочки, чертеж

Этап 1. Материалы и оборудование

Для строительства потребуется:

• шамотный кирпич;
• стальная бочка на 200 л;
• труба для дымохода;
• металлическая щетка;
• старое барбекю;
• огнестойкая краска;
• штыковая лопата;
• керамзит;
• арматура;
• саман;
• перлит;
• цементный раствор;

• кельма.

  Изготовление реактивной печи из кирпича и металлической бочки

Этап 2. Подготовка

Шаг 1. В полу вырывается котлован (по возможности) глубиной примерно в 30-50 см. Это необходимо для того, чтобы уровень горизонтального дымохода сильно не поднимался.

Шаг 2. Стальная бочка послужит колпаком для печи. Вначале бочка обжигается и очищается от сажи металлической щеткой, после чего окрашивается огнеупорной краской.

Этап 3. Фундамент

Шаг 1. Готовится опалубка для будущего основания.

Шаг 2. В том месте, где будет топка, в грунт углубляются несколько кирпичей.

Шаг 3. На дно укладывается стальная арматура.

Шаг 4. Вокруг нижней точки топочной камеры по уровню укладываются кирпичи.

Шаг 5. Основание заливается бетонным раствором.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 4. Кладка

После высыхания раствора можно приступать к кладке ракетной печи.

Шаг 1. На первом ярусе кладка поднимается вверх, остается лишь отверстие для топочной камеры.

Шаг 2. На втором уровне формируется нижний канал печи.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Шаг 3. На третьем канал перекрывается кладкой таким образом, чтобы получилось два отверстия – для топочной камеры и вертикального канала.

Шаг 4. Подготовка к кладке вертикального канала. Помимо самой бочки, для этого потребуется старый водогрей примерно на 150 л.

В бочку встраивается фланец для подключения дымохода. Здесь же желательно установить тройник для чистки дымохода.

Шаг 5. Методом «сапожка» кладется восходящая часть конструкции. Внутреннее сечение этой части должно составлять примерно 18 см.

Шаг 6. На восходящую часть надевается обрезок водогрея, а пустоты между стенками заполняются перлитом. Верхняя часть перлита заделывается шамотной глиной.

Шаг 7. Основание печи обкладывается мешками, заполненными песком, основание кожуха обмазывается глиной. Пустоты между мешками и корпусом засыпаются керамзитом, после чего основание отделывается все той же глиной.

Шаг 8. Подсоединяется дымоход, на восходящую часть надевается перевернутая стальная бочка.

Шаг 9. Проводится пробный запуск печи, после чего бочка окрашивается огнестойкой краской.

Изготовление реактивной печи из кирпича и металлической бочки, схема

Этап 5. Обкладка дымохода

Шаг 1. Дымоход обкладывается мешками с песком и засыпается керамзитом.

Шаг 2. Конструкции придается соответствующая форма с помощью шамотной глины.

Остается лишь установить старое барбекю в горловину топки и закрыть его крышкой. Швы заделываются глиной. Все, кирпичная печь-ракета готова к эксплуатации.

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты, схема

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Заводская модель Робинзона своими руками

Изготовление ракетной печи, аналогичной той, что выпускается на заводах, не является сложной задачей. Конструктивных элементов в этой модели не так уж и много:

1. Металлическая труба диаметром 100 мм и длиной 600 мм.
2. Из листа стали 3 мм изготавливается топливный короб 300×150×100 мм. Для этого он разрезается на пластины: 2 по 300×150 мм, 2 по 300×100 мм и одна 150×100 мм.
3. Решетка колосников изготавливается из обрезков арматуры диаметром 7-8 мм и длиной 120 мм.
4. Металлическая пластина 200×150 мм, которая будет разделять бункер на топливный отсек и поддувальный канал.
5. Три гайки на 13 для привинчивания ножек. Они будут установлены на нижней части бункера.
6. Из трубы диаметром 100 мм нарезаются кольца высотой 25-30 мм (3 шт.) и одно диаметром 110 мм.
7. Три шпильки одинаковой длины или болта М8 для ножек. Можно использовать 3 отрезка прута с аналогичной резьбой.

Что касается подставки для посуды, то ее конфигурация не имеет принципиального значения для работы устройства. Потому этот элемент можно сделать и по-другому

При этом важно соблюдать правило, согласно которому подставка не должна перекрывать отверстие дымохода, чтобы не нарушить тягу

В рассматриваемой модели 3 кольца разрезаются пополам и привариваются к металлическому стержню.

Подобная конструкция сложнее предыдущей тем, что короб в сечении является прямоугольным, а дымоход – круглым

Потому важно правильно выполнять операции по соединению двух частей в одно устройство. В целом технология производства выглядит следующим образом:

1. Начинается все с изготовления пластины с решеткой, которая будет разделять бункер на две части. Для этого к плоскому элементу привариваются отрезки арматуры с шагом в 10 мм.
2. Полученную деталь нужно приварить к задней и боковым стенкам бункера. Расстояние от нижнего края до пластины с решеткой должно составлять 30-35 мм. Деталь нужно прикрепить с помощью сварочного аппарата параллельно нижнему краю.
3. Затем необходимо аккуратно заварить стыки стенок между собой.
4. К полученной конструкции крепится днище, а к нему – гайки.
5. К задней и боковым стенкам приваривается верхняя пластина.
6. На трубе размечается срез под углом 30°. Ненужная часть отрезается.
7. Тот конец, который приобрел форму овала, необходимо приложить к верхнему участку бункера. При этом труба размещается в самой нижней части верхней пластины и равноудалено от боковых стенок. Этот элемент обводится маркером, по разметке вырезается отверстие. Для этого можно воспользоваться сварочным аппаратом либо устройством для резки металла.
8. Затем к полученному отверстию нужно приделать трубу. Сверху на нее устанавливается подставка, а в гайки ввинчиваются ножки. Теперь печь-ракету можно испытать. После этого она покрывается термостойкой краской.

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции
