Особенности монтажа биметаллических радиаторов отопления
Батареи выбирают по мощности для каждой комнаты. При расчете этого параметра учитывают площадь, высоту потолка, теплопроводность стен здания и другие нюансы. Мощность радиатора зависит от количества и размера секций. Если взять для примера чугунную батарею, то по конструкции она наборная. Если при самостоятельных расчетах были допущены ошибки, количество секций можно уменьшить или увеличить.
Когда происходит монтаж биметаллических батарей, здесь нужно учесть особенность их конструкций. Такие приборы бывают секционными и цельными. В первом варианте можно изменять количество секций. С цельными радиаторами такой фокус не удастся. Если отопительный прибор неправильно подобран по мощности, его придется только целиком менять.
Биметаллические радиаторы бывают разборные, секционные, и цельные – неразборные Совет! Мощность отопительного прибора рассчитывают, придерживаясь показателя 1 кВт/10 м2. Параметр каждой батареи указан производителем в паспорте.
С завода биметаллические отопительные приборы идут в защитной пленке, что определяет еще одну особенность монтажа. Удалять упаковку не рекомендуется до окончания подключения. Пленка защищает окрашенную поверхность секций от царапин.
Эффективность отдачи тепла зависит от расположения радиатора
Если радиатор устанавливают под подоконником, то его располагают по центру относительно оконного проема. По всему помещению все батареи, относящиеся к одной системе отопления, устанавливают на одном уровне. Корпус биметаллического отопительного прибора имеет специальную форму, способствующую улучшению конвекции воздушных масс. Чтобы добиться эффективной теплоотдачи, радиатор устанавливают с зазорами от препятствий:
- от верхнего торца до подоконника – от 8 до 12 см;
- от нижнего торца до пола – 10 см;
- от тыльной плоскости до стенки – от 3 до 5 см.
Именно за счет соблюдения зазоров обеспечивается хорошая конвекция
Важно знать, что высоко от пола радиатор поднимать нельзя. Конвекция от этого не улучшится
Высокое расположение приведет к большой разнице температур в нижней и верхней части помещения.
Как установить батарею отопления
Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.
Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.
Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.
Правила навески отопительных приборов
Отопительные изделия устанавливают строго в определённых местах помещений – это:
- подоконные ниши;
- протяжённые межоконные расстояния;
- глухие стены в угловых комнатах;
- санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
- межэтажные площадки лестничных клеток и фойе подъездов.
Установочные размеры отопительного прибора
Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.
На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.
| Литера | Величина | Норматив |
| A | 50 мм | СНиП 3.05.01-85 п. 3.20 |
| B | До 400 мм | — «- п. 3.24 |
| C | 300, 350, 400, 500, 600 и 800 мм | ГОСТ 8690-94 п. 4.1 |
| D | От 100 мм до 150 мм | СНиП 3.05.01-85 п. 3.24 |
| F | От 100 мм | 2 СНиП 41-01-2003 п. 6.5 |
| L | 25 – 60 мм | СНиП 3.05.01-85 п. 3.20 |
| H | От 60 мм до 100 мм | СНиП 3.05.01-85 п. 3.20 |
| V | Не более 1500 мм | СНиП 2.04.05-91* п. 3.52 |
Установка напольных приборов отопления
Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.
В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.
Какие нормативы нужно соблюсти при установке радиатора отопления?
При установке радиатора отопления необходимо соблюдать специальные нормативы. Рекомендуется доверить монтаж отопительного прибора профессионалу во избежание несчастных случаев или неправильной установки.
В соответствии со СНиП 3.05.01-85 установка производится с соблюдением следующих условий:
- Центры батареи и окна, под которым она расположена, должны полностью совпадать. Допускается минимальная погрешность в 2 см.
- Максимальный размер подоконника может быть на 30-50% шире радиатора отопления.
- Расстояние от чистового пола до радиатора не должно превышать 12-14 см. От подоконника до радиатора — не более 5 см.
- Стена должна быть удалена от радиатора на 2-5 см. Исключения допускаются в случае обработки стены специальным теплоотражающим покрытием.
Несоблюдение норм приводит к снижению теплоотдачи батареи. Исходя из вышеизложенных требований, подбирается размер радиатора для обогрева помещения.
Если в помещении предусмотрена вертикальная однотрубная разводка (в радиатор через одну трубу подается теплоноситель, а вторая труба уходит в пол), то при монтаже обогревателя рекомендуется установить байпас.
Это позволит при необходимости отключать батарею и не согласовывать свои действия с соседями.
Установка любого радиатора требует обязательное наличие следующей фурнитуры: заглушки, кран Маевского, вентили и переходники с правой и левой резьбой для двух сторон.
Плюсы и минусы биметаллического радиатора отопления
Достоинств у приборов немало – это прочные и практичные изделия, стойко переносящие высокое давление, перепады температуры теплоносителя, минимально подверженные коррозии. Благодаря способности выносить максимальное рабочее давление, батареи можно ставить в центральную систему отопления, что явный плюс радиаторов. Также к плюсам относят простоту монтажа, возможность регулирования теплоотдачи, малую инерционность при нагревании и остывании.
Минус только один – цена. Батареи из сплава двух металлов стоят дороже других моделей, но если на рынке попался недорогой радиатор, он может оказаться подделкой. Лучше не экономить и найти честного поставщика, вложения окупятся длительной и безупречной эксплуатацией прибора отопления.
Особенности установки биметаллических радиаторов отопления своими руками
При самостоятельной установке биметаллического радиатора рекомендуется соблюдать следующие нюансы:
- Перед началом проведения работ необходимо убедиться, что поступление теплоносителя перекрыто, и в трубопроводе пусто.
- Обязательно следует проверить комплектацию радиатора перед установкой. На кронштейны он подвешивается уже в собранном виде. Сборка проводится согласно инструкции производителя.
- Запрещается использовать абразивные инструменты и материалы при сборке радиатора, это может нарушить ее герметичность.
- Соединение фитингов требует наличия прокладки, для этого используется специальные нити или лен с герметиком.
- Перед началом проведения работ необходимо ознакомиться с возможными схемами подключения биметаллических радиаторов (нижняя, диагональная, боковая) и определиться, по какой из них будут проводиться работы.
- После окончания работ для подведения теплоносителя необходимо плавно открыть краники, не допускается резкое выкручивание. Оно может вызвать гидроудар и засорение трубного сечения.
- После открытия вентиля лишний воздух выводится через воздухоотводчик.
- Биметаллические радиаторы не устанавливаются в нишах, это снижает их теплоотдачу, также не допускается использование экранов.
Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально — узнайте из видео:
Мастер-класс по установке биметаллических радиаторов отопления своими руками смотрите на видео:
Как
Как правильно выполнить демонтаж старых чугунных батарей и монтаж биметаллических радиаторов отопления?
Просто
Начнем с наиболее простого сценария: подводка и запорная арматура не нуждаются в замене, новые батареи ставятся на старые сгоны.
Вот порядок наших действий:
- Сбрасываем стояк (в системе с нижним розливом — пару стояков) отопления. Найти свои стояки в подвале можно, ориентируясь по лестничным маршам на входе в подъезды;
Парные стояки отопления в доме с нижним розливом.
- Откручиваем и сгоняем по резьбам контргайки на подводках;
- Очищаем резьбы от старой подмотки;
Между контргайкой и пробкой остается старая подмотка. Ее нужно удалить.
- Откручиваем и сгоняем по резьбам проходные радиаторные пробки;
- Снимаем радиатор с кронштейнов;
- Откручиваем и снимаем с подводок старые радиаторные пробки. Они не подходят по резьбам к биметаллическим батареям (32 мм против 25);
- Наворачиваем на подводки новые проходные пробки;
- Вкручиваем в радиатор глухую пробку и промывочник, предварительно подмотав наружные резьбы;
- Ставим батарею на кронштейны;
При необходимости подогните кронштейны: радиатор должен стоять строго горизонтально.
- Вкручиваем в нее подмотанные или снабженные прокладками проходные пробки;
- Подматываем и затягиваем контргайки. На этом все. Можно выполнять пробный запуск стояка.
Сложно
Как установить новый радиатор с переделкой подводки?
Ключевое отличие от описанного выше сценария — необходимость ручной нарезки резьб.
Это делается так:
- Сброшенный стояк перерезается;
Стояки сброшены и перерезаны.
- На конце отрезанной трубы напильником или болгаркой снимается фаска под углом около 20-30 градусов к ее оси. Фаска нужна в качестве захода для плашки;
- Труба смазывается. Смазка позволит избежать задиров металла и уменьшит необходимое для нарезки резьбы усилие;
- Плашка надевается длинным концом держателя на трубу и прижимается к ней с максимально возможным усилием, одновременно вращаясь по часовой стрелке. После того, как нарезана первая нитка резьбы, плашку можно не прижимать;
- Для установки фитинга (уголка или тройника) нарезается пять ниток резьбы.
Если держатель упирается у поворот трубы или слой краски, после нарезки первой нитки плашку можно перевернуть.
Технология монтажа соединений подводки определяется типом труб:
- Гофрированная нержавеющая труба вставляется в фитинг с ослабленной накидной гайкой, после чего та затягивается;
- Медная труба и внутренняя поверхность фитинга шлифуются, обрабатываются флюсом и прогреваются газовой горелкой или строительным феном. Затем в пламя горелки или в поток горячего воздуха вводится пруток припоя, который, плавясь, за счет капиллярного эффекта заполняет зазор между трубой и фитингом;
- Резьбовые фитинги на оцинковке или черной стальной трубе собираются на сантехническом льне с пропиткой краской.
Подмотка резьбового соединения.
Разновидности отопительных систем
Количество тепла, излучаемое радиатором, напрямую зависит от выбранного типа разводки трубопровода. Наиболее часто используются однотрубная и двухтрубная системы отопления. Биметаллические радиаторы имеют универсальную конструкцию и пригодны для подключения к любому типу разводки.
Однотрубная система
При использовании такой системы подключение радиаторов отопления производится последовательно к одному трубопроводу, по которому движется теплоноситель. Поочередно проходя через все батареи, он постепенно остывает и возвращается в отопительный котел или в стояк, если это многоквартирный дом. Таким образом подающий трубопровод одновременно является обратным и, чтобы он эффективно выполнял свою функцию, необходимо правильно рассчитать его диаметр.
В плане экономии затрат на материалы и монтаж – это самый экономичный вариант, поэтому такую разводку часто используют как в многоквартирных постройках, так и частных домах. Но последовательная система подключения радиаторов отопления имеет несколько существенных недостатков. Такая разводка исключает возможность регулирования теплоотдачи отдельной батареи. При изменении регулятором температуры одной из них, изменится температура всей системы отопления. Помимо этого, радиаторы, расположенные ближе к котлу или стояку, будут нагреваться сильнее, но по мере продвижения теплоносителя через систему он постепенно остывает и, соответственно каждая последующая батарея будет становиться холоднее.
Двухтрубная система
Двухтрубная разводка системы предполагает параллельное подключение радиаторов отопления к двум трубопроводам – через один производится подача нагретого теплоносителя, а через второй отведение уже остывшего в котел или стояк. Таким образом батареи имеют одинаковую температуру и все комнаты прогреваются равномерно. В плане тепловых потерь — это самый эффективный вариант, позволяющий производить регулировку тепловой мощности каждого радиатора по отдельности.
Многие заказчики предпочитают все-таки однотрубную разводку, аргументируя это тем, что при системе с двумя ветками требуется большое количество труб, что увеличивает трудозатраты и стоимость проекта в целом. Но если внимательно изучить особенности разводки с двумя магистралями, то окажется, что при условии правильного монтажа батарей и расчета диаметров труб, она в последующей эксплуатации будет обходиться дешевле из-за более лучшей циркуляции жидкости и минимальных тепловых потерь.
К тому же для нормальной работы однотрубной разводки требуются трубы большого диаметра и радиаторы, имеющие большую площадь, а двухтрубная система лишена этих недостатков. Поэтому разница в стоимости необходимых для монтажа материалов будет незначительной.
Помимо описанных типов отопительных систем, существует еще коллекторная, или так называемая лучевая схема разводки, когда к каждой батарее подводятся отдельные трубопроводы подачи и обратки. Недостатком такого подключения является большое количество труб и соответственно стоимость системы. Коллекторную разводку в основном монтируют по полу и заливают стяжкой, чтобы не портить внешний вид интерьера.
Инструкция по установке радиаторов отопления
После того как определены схемы подключения и приобретены отопительные батареи, необходимо найти и внимательно изучить СНиП 3.05.01 – 85. В нем изложены требования по установке радиаторов отопления. Большинство компаний-производителей прикладывает к своим изделиям детальные инструкции по монтажу отопительных приборов. Если следовать требованиям нормативной и эксплуатационной документации, то проблем с установкой радиаторов не должно возникнуть.
Главное требование – это соблюдение размеров закрепления батареи отопления относительно пола и стены. В противном случае нагретый воздух будет плохо циркулировать, и эффективность работы теплового прибора сильно упадет. Требованиями нормативной документации определено, что расстояние до внутренней поверхности подоконника и до напольного покрытия не должно быть менее 100 мм. Практика показывает, что оптимальным будет 120 мм.
Крепление радиаторов отопления к стене
Расстояние от внутренней стены ниши до задней поверхности радиатора не должно быть менее ¾ от глубины монтируемой батареи. Если указанные размеры не будут соблюдаться, то, как уже отмечалось, эффективность теплового потока снизится. Если отопительный прибор монтируется не в нишу, расположенную под окном, а непосредственно около стены, то отмеченные расстояния не должны быть менее 200 мм. Пренебрежение установленными показателями приведет к затруднению движения теплого воздуха и скоплению пыли на задней стенке.
Подготовка к работам, инструменты и комплектующие
Для самостоятельного монтажа радиаторов необходим определённый опыт. Для начала необходимо подготовить следующий инструмент:
- разводные ключи со специальной шкалой для регулирования усилия затягивания резьбовых соединений
- подмотка в виде пакли и герметик
- газовый ключ третьего номера для демонтажных работ
В случае, когда подводящие трубопроводы отопительной системы выполнены из пластика для спайки деталей в единую конструкцию используется специальный сварочный аппарат, типа утюг.
Отнеситесь с особенной ответственностью к проведению монтажных работ. При подаче теплоносителя в трубах создаётся повышенное давление, что может вызывать подтечки в неправильно скреплённых узлах и даже.
Во время подготовительных работ необходимо разработать схему подключения радиаторов. По ранее разработанному плану определяют количество деталей, которые присутствуют в сборке системы. К основным комплектующим следует отнести такие элементы, как:
- кран Маевского
- сгоны
- уголки
- соединители
- запорные краны
Следует обратить особое внимание на предназначение запорной арматуры. Такие детали позволяют отключить отдельный радиатор без сбоя функционирования всей системы
Высоких показателей герметичности добиваются при использовании радиаторного вентиля вместо шарового крана с американкой.
Во время монтажа запорной арматуры предусматривают байпас, который позволит пустить теплоноситель в обход крана. Такой элемент отопления, как кран Маевского позволяет эффективно стравливать воздух с системы.
Установка биметаллических приборов отопления
Монтаж радиаторов отопления биметаллических должен производиться в соответствии с рекомендациями завода-изготовителя оборудования. К каждому изделию прилагается инструкция. Можно, конечно, такую батарею установить и своими руками.
Однако лучше, если эти работы будут проведены аттестованным специалистом, который имеет лицензию на этот вид деятельности.
Схема монтажа
- Перед тем как проводить монтаж биметаллических радиаторов отопления следует осуществить промывку коммуникаций.
При этом необходимо избегать щелочных растворов. Чтобы не допустить утечку воды из системы, не рекомендуется зачищать абразивами поверхности, которые контактируют друг с другом; - На каждый радиатор устанавливается автоматический или ручной клапан, через который будет осуществляться выпуск воздуха из системы.
Монтаж будет корректным, если применять многозаходную резьбу. При этом необходимо следить за тем, чтобы усилие при соединении резьбовых элементов не превышало значения в 12 кг (условного усилия);
Закрепление резьбы
- Для предупреждения загрязнения рабочей зоны клапана, необходимо установить специальные фильтры на подающий трубопровод в стояках системы;
- Если клапан в рабочем состоянии, и он установлен правильно, то он будет закрываться сразу после того, как из системы будет выпущен воздух. При этом радиатор изнутри должен быть полностью заполнен водой.
Порядок работ
- Разметка под места для кронштейнов крепления;
- Установка радиатора путем совмещения горизонтальных секций с участками головок и кронштейнов;
Совмещение секций
- Соединение с подводными коммуникациями, кранами или клапанами;
- Установка воздухоспускателя в верхней части батареи.
Назначение и выбор байпаса
Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.
Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.
Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.
Установка биметаллического радиатора своими руками
Как установить биметаллический радиатор? К каждой батарее прилагается инструкция от завода-изготовителя. В соответствии с этой инструкцией должна осуществляться её установка.
Самый надёжный вариант — доверить монтаж батареи квалифицированному специалисту, проверив у него наличие лицензии на такой вид работ. При желании установить радиатор можно своими руками. Для этого необходимо придерживаться пошаговой инструкции.
Установка батареи мастером
Перед монтажом проводится промывка радиатора. Не стоит применять щелочные средства и абразивные материалы. Они могут повредить поверхность трубы и привести к утечке жидкости.
Подготовительный этап
Установку батареи следует проводить в летнее время года. Перед началом работ следует убедиться, что в трубах нет жидкости, либо перекрыть её поступление на входе и выходе отопительной системы.
Установка батареи летом
Сначала необходимо осуществить демонтаж старого радиатора и подготовить место для установки нового.
Обязательно проверяется комплектность батареи. Обычно она приобретается в уже собранном состоянии, но если это не так, то необходимо собрать её самостоятельно. Сборка происходит в соответствии с инструкцией разработчика при помощи специального радиаторного ключа.
Левосторонняя, и правосторонняя резьба
Чтобы не происходило загрязнение клапана, предназначенного для вывода воздуха, на подающую трубу ставится фильтр.
Монтаж радиатора
Установка батареи происходит по следующему плану:
- Разметка на стене места для крепления кронштейнов. Они должны располагаться между секциями батареи.
- Закрепления кронштейнов. Способ крепления зависит от материала поверхности стены, на которую устанавливается батарея. На стене из кирпича или железобетона кронштейны крепятся при помощи дюбелей или закрепляются цементным раствором, а на поверхность из гипсокартона — двусторонним креплением.
- Установка радиатора на закреплённые кронштейны. Правильность его положения проверяют при помощи строительного уровня.
- Присоединение батареи к трубам.
- Установка крана или термостатистического клапана.
- Установка воздушного клапана (рекомендован автоматический, например, кран Маевского) в верхней части отопительного прибора.
Воздушный клапан для батареи
По завершению установки проводят включение системы. Все краны открываются плавно. Слишком резкое открытие вентилей может привести к гидродинамическому удару.
После открытия кранов нужно спустить воздух через кран Маевского. Если приходится слишком часто спускать воздух, то это может свидетельствовать о неисправности – нарушении герметичности батареи или отопительного котла.
Если прикрыть радиатор отопления любым декоративным элементом – экраном, ширмой, шторой или коробом, это приведёт к снижению теплоотдачи. А если на батарее установлены датчики, автоматически регулирующие силу обогрева, то они будут реагировать на изменение температуры не в самой комнате, а под экраном.
Датчики температуры на батареи
Биметаллические радиаторы
Мужчина делает монтаж биметаллической батареи
Главным недостатком является высокая по сравнению с остальными разновидностями цена. Впрочем, следует отметить, что по большей мере она оправдана: они «унаследовали» лучшие качества стальных и алюминиевых устройств. Они имеют наружную алюминиевую оболочку и внутреннюю стальную трубчатую часть.
Биметаллические батареи красивы, инерционность в них практически отсутствует. Установка биметаллических батарей в квартире может легко быть выполнена собственноручно.
Достоинствами их также можно назвать стойкость к гидроударам и повышенному давлению, высокую теплоотдачу. Теплопроводность биметаллических радиаторов ниже, чем алюминиевых, однако она, в принципе, достаточно высокая.
Рассчитываем количество секций
Полезная формула для расчета
На каждые 10 метров квадратных площади полагается 1 кВт энергии – в случае стандартной высоты потолков (2,5 метра). Если у вас высота потолков выше – пересчитайте! Помните, что прогревается не площадь, а объем!

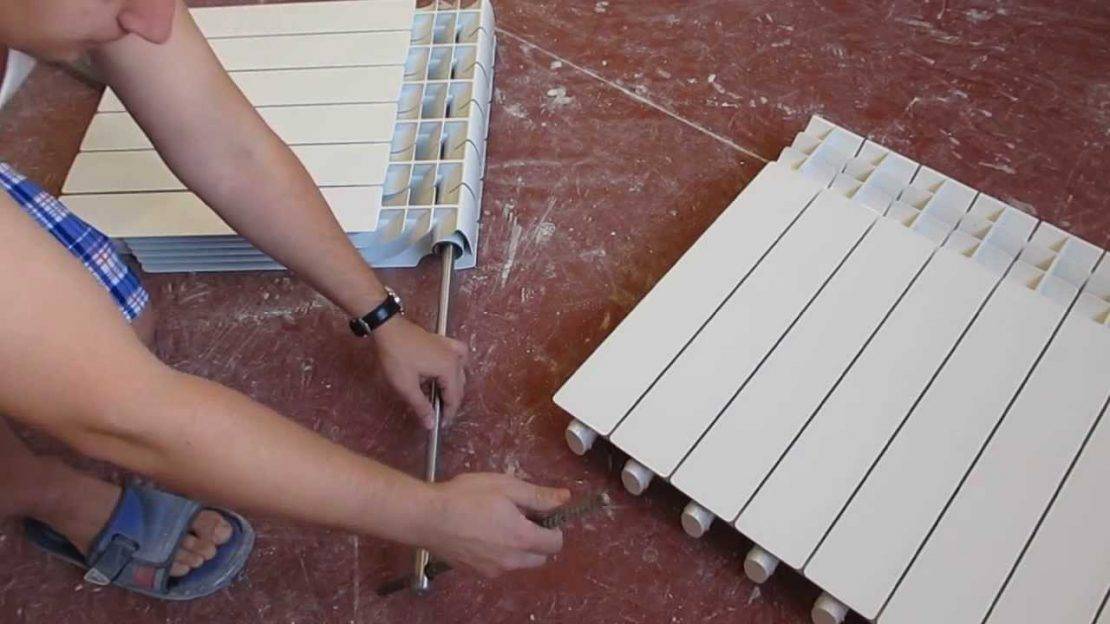

Технология соединения секций радиатора
Изготовители поставляют приборы, в которых стыковано 10 секций, но хозяин может увеличить или уменьшить количество элементов. Для этого нужно знать, как соединить две биметаллические батареи отопления между собой и купить радиаторный ключ с концевой лопаткой на 24 мм.
Алгоритм работы:
Плотно стыковать секции между собой, чтобы в зазор между батареями мог пройти ниппель с прокладкой.
Аккуратно закрутить ниппель, учитывая разносторонность резьбы элемента. У ниппеля одна сторона оснащена левосторонней резьбой, вторая – правосторонней. Получается, что при закручивании секции притягиваются друг другу одновременно.
Сразу закручивать ниппели не нужно, только прихватить и осмотреть точность присоединения – нельзя допускать перекосов секций. После осмотра можно закручивать ниппели до конца
Всего требуется 3 витка, важно закрутить все ниппели на одинаковое количество поворотов, чтобы избежать возможных перекосов.
А чтобы уменьшить количество секций, следует сначала осмотреть резьбовое соединение торцевого отверстия
Направление резьбы важно для поворота ключа – ключ с лопаткой установить так, чтобы лопатка встала точно в зону стыка между разъединяемыми секциями, и повернуть ключ в направлении, обратном направлению резьбы. Будет слышно щелчок – секции разъединились

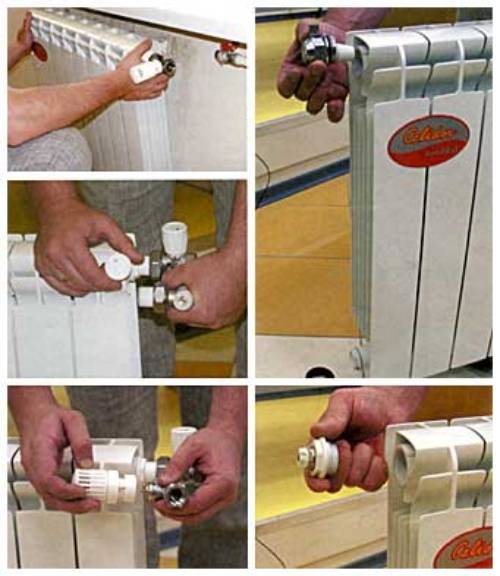

Какая арматура нужна для монтажа биметаллических радиаторов
Для стандартного подключения понадобится набор торцевых пробок на коллекторы батареи с заглушками и резьбовым переходником для подсоединения труб. В обязательном порядке нужен кран Маевского, чтобы стравливать воздух. Подающую и отводящую трубу оптимально подключать к коллектору биметаллического прибора через запорную шаровую арматуру. Краны помогут безболезненно отсекать батарею от системы в случае ее поломки.
Для отсечения радиатора от системы оптимально установить шаровые краны
В зависимости от схемы разводки, может понадобиться третий шаровой кран, который ставят на перемычку – бойпас. Из дополнительной арматуры используют регулятор для изменения температуры нагрева батареи, но только в двухтрубной системе.
Если предполагается подключение биметаллических радиаторов к железным трубам полипропиленовыми отводками, понадобятся переходники с пластика на металл. В зависимости от используемой схемы, для подсоединения нужны тройники, уголки, разъемные муфты – «американки».
Совет! Использование «американок» при подключении биметаллических приборов обогрева позволяет легко отсоединять радиатор от системы без разрезания труб.
Настенное крепление батареи
Перед тем, как крепить биметаллический радиатор к стене, следует тщательно проверить правильность и надежность монтажа кронштейнов. От этого зависит эффективность работы всей системы.
Устанавливая крепления, следует учесть вес собранной батареи отопления. Биметаллические радиаторы идут вторыми по тяжести после чугунных за счет встроенных в них стальных или медных коллекторов.
Правильным размещением радиатора считается, когда кронштейны повешены так, что обеспечивают:
- Расстояние от него до стены не менее 5 см.
- Радиатор весит с небольшим наклоном вперед, что обезопасит его от образования воздушных пузырьков.
- Заглушки батареи должны располагаться на одном уровне с трубами отопления.
Количество кронштейнов напрямую зависит от размеров радиатора. Так для конструкции из шести секций потребуется одно крепление внизу и два сверху, тогда как для 10 секций потребуется по 2 с каждой стороны.
Правильно закрепленный кронштейн должен выдерживать вес радиатора и не прогибаться под его тяжестью. Для этого все крепления проверяются вручную. Если они двигаются хотя бы на миллиметр, то лучше вынуть дюбеля и провести установку заново.
Только после того, как крепления были проверены, на них можно вешать радиаторы и подсоединять их к отопительной системе.
Как видно из вышесказанного, ничего сложного в установке биметаллических радиаторов самостоятельно нет. Главное, никуда не спешить и придерживаться последовательности действий.
Разметка мест монтажа крепления
Самый простой способ требует помощи друга. Он предусматривает такие действия:
- На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см .
- На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
- Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
- Ставят радиатор вертикально. Кронштейн (его должен поддерживать своими руками помощник) должен коснуться стены.
- Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность стоит проверить уровнем.
Таким способом делают отметки для всех кронштейнов. Есть и другие более сложные способы. Их, а также все схемы подключения, можно увидеть в разных видео.
Что касается количества верхних кронштейнов, то на 10 секций должно быть 2 крепления. Далее на каждые 10 секций добавляют по одному кронштейну. Ситуация с нижними немного иная: разрешается использовать 1 кронштейн на 2 верхних. Это потому, что основное давление будут испытывать верхние. Нижние же только предназначены для поддержки вертикальности.
Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней (конечно, учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.
Правила установки радиаторов отопления
Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:
- Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
- От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
- От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
- От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.
Основные правила установки биметаллических радиаторов отопления
Чтобы радиатор эффективно обогревал помещение, но не забирал излишнее тепло из системы, рассчитывается оптимальное количество секций. Исходя из строительных нормативов и практики, для отопления 1 квадратного метра требуется 100 Вт мощности, формула расчёта выглядит так:
количество секций радиатора = площадь отапливаемого помещения x 100Вт / номинальную мощность одной секции, указанную производителем.
Фото 1. Биметаллический радиатор модели 300/85, тепловая мощность 139 Вт, производитель – «Rens», Украина.
Расчёты актуальны для стандартной высоты помещения — 270 сантиметров. Если число секций получилось не целым — округляем в большую сторону, при этом без веских причин не стоит объединять в одну батарею более десяти секций, гораздо эффективней разделить их на две отдельные.
При покупке, а после при монтаже радиаторов учитываются оптимальные, наиболее эффективные для конвекции зазоры, расстояния:
- Радиатор желательно разместить по центру оконного проёма.
- Расстояние от подоконника 5—10 см.
- Расстояние до пола 8—10 см.
- Расстояние от радиатора до стены зависит от длины кронштейнов, составляет от 2 до 5 см.
