Термодатчик для теплого пола: выбор и монтаж

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Принцип работы и основные преимущества устройства

Температурный регулятор соединен с датчиком температуры, что находится возле нагревательного кабеля. Его принцип работы заключается в определении отклонений от заданных значений. Если они есть, то термостат передает сигнал на повышение или понижение температуры. После того как на терморегуляторе было установлено определенное значение температуры, к кабелю поступает требуемое количество теплоносителя.

Основной функцией устройства является поддерживание заданной температуры с помощью включения или выключения нагревающих элементов. Прибор существенно экономит затраты на электричество, поскольку система начинает работать только тогда, когда температура опускается ниже заданной.

Регуляторы температуры считаются незаменимой вещью для теплых полов ввиду большого количества преимуществ. Среди них:

• небольшая цена, зависящая от типа термостата;
• управление осуществляется с помощью нескольких клавиш;
• существенная экономия электрической энергии;
• устройство имеет небольшие размеры;
• высокая степень надёжности прибора.

Укладка инфракрасной плёнки и подсоединение нагревательных элементов

Плёнку аккуратно разрезают по предназначенным для этого линиям, чтобы получить отрезки нужного размера. Укладывают термоплёнку навстречу к терморегулятору. Надо следить, чтобы медная полоса была внизу. Между собой плёнка фиксируется строительным скотчем.

Чтобы соединить вместе греющие элементы, поступают следующим образом:

• зачищенный кончик провода устанавливают внутрь контактных зажимов;
• зажим с проводами крепят на нагревательный элемент плёнки (один конец располагается на медной шине, другой — внутри конструкции);
• фиксируют с помощью пассатижи;
• изолируют места обреза шин и подключения электрического кабеля битумным скотчем.

Чтобы места соединений нагревательных элементов не выпирали, в теплоизоляционном слое для них вырезают углубления.

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

Схема подключения терморегулятора:

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.





















   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

1. Подключить через розетку с помощью штепсельной вилки.
2. Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

• L – фаза, коричневый или красный провод;
• N – ноль, синий или голубой провод;
• PE – заземление, желто-зеленый или желтый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

• Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
• Провод от сети необходимо подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
• К 3 и 4 клемме подключается греющий кабель.

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие. Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Будет полезно прочитать:

Для чего нужно устанавливать теплорегулятор для теплого пола

Терморуглятор в системе теплый пол обеспечивает автоматическую регулировку тепловыми режимами и защиту системы от аварийных ситуаций. Фактически он является пультом управления во внутридомовой системе отопления, способного обеспечить самые комфортные условия проживания при минимальных расходах энергоносителей.

Установка ТР в системе отопления позволяет пользователям организовать:

1. Погодозависимое управление тепловым режимом по температуре наружного воздуха. В связи с тем, что тепловые процессы имеют определенную инерцию, лучше настройку выполнять по климатическим характеристикам на улице за окном дома или квартиры.
2. До 50 % экономии энергоносителей в отопительный сезон: газа для водяного ТП и электроэнергии для электрического ТП. Для электронагрева экономия может быть еще большей, если собственники переведут абонентский учет на многозонный электросчетчик и основной нагрев будут производить в ночное время.
3. Обеспечить 100 % защиту жильцов и имущества дома от аварийной ситуации в системе ТП.
4. Выполнять дистанционное управление процессом с применением обычных смартфонов. Что позволяет подбирать и контролировать режимы нагрева, находясь на значительном расстоянии от дома.

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

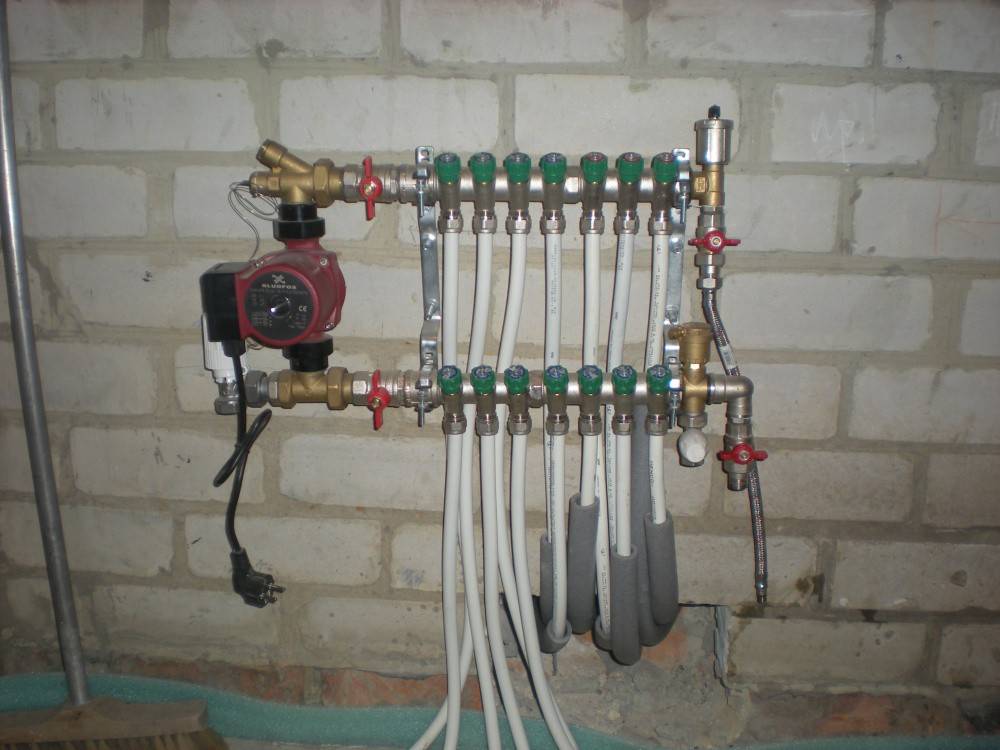

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Разновидности приборов

Такие датчики разделяются на несколько видов.

Опционные возможности

1. Существуют терморегуляторы, функционирующие при помощи двух датчиков.

Обратите внимание! Они в данном случае работают единовременно в двух различных режимах: один прибор показывает внешнюю температуру среды, другой – внутреннее состояние системы. Такая конструкция делает систему экономичной и безопасной, т

к. она имеет защитную кнопку от детей.

1. Некоторые производители оснащают датчики сигнализацией. Они оповещают владельцев о нарушениях в работе и неполадках системы.
2. Популярны устройства-ограничители, которые не дают полам остывать до заданной температуры. Они, обычно, используются в кабельных отопительных системах. Подобные приборы необходимо ставить в изоляционных трубках. То есть, одновременно, они относятся к типу устройств, монтируемых внутри системы.

Система с внутренней установкой датчика.

1. Наружные же датчики температуры для теплого пола фиксируются на стенах, там, куда не может попасть прямое излучение солнца и не возникают сквозняки. Выбирать подобное расположение нужно для того, чтобы температурные показатели, снятые прибором, не искажались, в результате внешних воздействий.
2. Существуют датчики, оборудованные термостатом. Они бывают обычными и программируемыми.

Обратите внимание! Если вы хотите, чтобы цена эксплуатации была минимальной, то оптимальный выбор – программируемое устройство регулирования температуры. При желании получить дешевый и относительно надежный прибор, приобретите аналог, имеющий механическое регулирование температуры

Когда комната вентилируется плохо, оснащайте термостат двумя датчиками – пола и воздуха.

Выбор прибора, в зависимости от финишного покрытия

Устройство для мягких покрытий.

Производители выпускают огромный ассортимент датчиков, предназначенных для разных финишных покрытий. Они обладают своими конструктивными особенностями, которые нужно учитывать. Например, внутренние датчики надо ставить так, чтобы нагрузки на него были минимальными. Чтобы грамотно подобрать нужный прибор, инструкция к нему должна быть внимательно изучена .

Монтируются датчики, как правило, около самого теплого пола квартиры или дома и подсоединяются к термостату. Их главная функция – определение и передача показателей температуры нагрева на терморегулятор. Тот, в случае необходимости, полученную величину изменяет.

На данный момент производятся такие приборы.

1. Аналоги, предназначенные для мягких и тонких напольных покрытий квартиры или дома. Это линолеум, ламинат, ковролин и паркет. Датчик температуры пола для подобных материалов имеет вид небольшого цилиндра из пластика. Он фиксируется к концу силового кабеля.

Монтировать подобные датчики можно лишь тогда, когда система будет собрана, а применяемый раствор или клей высохнет. При этом устройство устанавливается в монтажную гофрированную трубу. Для нее в основании делается штроба.

Трубка с замуровываемой стороны защищается заглушкой, чтоб внутрь нее не затек раствор. С той стороны, которая открыта, легко будет достать устройство, в случае нужды.

1. Приборы под твердое и толстое (плитка, наливные полы квартиры или дома, бетон, дерево) напольное покрытие. Такие устройства имеют чуть большие размеры, чем аналоги первого типа. Они обладают специальной защитой, которая представляет собой гелевую оболочку. Она предупреждает повреждения устройства от воздействия раствора, а также ударов.

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только  прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

Датчики

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу – можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.) , а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

Датчики бывают:

• по методу установки – внутренние и внешние,
• по “начинке” – цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию  электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые – до 30%,
• Программируемые – до 70%.

Устранение неисправностей

Если тёплый пол не работает и не нагревается, одна из возможных причин этого — неисправность термодатчика. Также проблема может быть вызвана неправильным монтажом устройства.

Чтобы понять, из-за чего не нагревается пол, нужно в первую очередь осмотреть визуально доступные элементы конструкции и убедиться, что они правильно подсоединены друг к другу. Если имела место неправильная сборка, требуется корректный монтаж.

В случае, если все соединено надлежащим образом или повторное правильное подключение не дало результатов, причина нарушений в работе системы — поломка одного из ее элементов, которым может быть в том числе термодатчик. Чтобы убедиться в его исправности, нужно проверить устройство мультиметром описанным выше способом. Лампочку или диод здесь лучше не использовать. Причиной нарушения функционирования теплого пола могут послужить даже незначительные изменения сопротивления, а с помощью подручных средств их выявить не получится.

Если полученные в ходе измерений параметры не совпадают с паспортными, датчики меняют. При правильном монтаже гофры это не составит труда.

При корректной установке гофры заменить датчик будет очень просто

Если причина некорректной работы не в термодатчике или неправильном подключении, лучше вызвать мастера. Проблему может повлечь поломка терморегулятора, нагревательного элемента. Устранить ее самостоятельно будет сложно. В Москве работает множество мастерских, которые проведут ремонт некорректно работающего или вышедшего из строя теплого пола. Есть они и в регионах, хотя там их гораздо меньше.

Понятие о температурных регуляторах

Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):

• отопление в погребе;
• нагрев паяльной станции;
• циркуляционный насос котла.

Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.

Перечисленные особенности поясняют назначение типовых функциональных узлов:

• значение температуры фиксируют специализированным датчиком (резистором, термопарой);
• показания анализирует микроконтроллер или другое устройство;
• исполнительный сигнал поступает на электронный (механический) переключатель.

К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.
