Электронагреватели для отопления: виды

Монтаж бойлера к отоплению

Монтаж схемы теплоснабжения с применением водонагревателя в виде источника отопления выполняется следующим образом:

1. Выбирают место и подготавливают его для установки водонагревателя. Площадка должна иметь ровную горизонтальную поверхность размером не менее 1х1 м.
2. Фундамент для конструкций с объемом более 200 л исполняют бетонным, усиленный арматурой.
3. Монтаж конструкции водонагревателя выполняют в строгом вертикальном положении.
4. Устанавливаю циркуляционный электронасос.
5. Выполняют обвязку труб. Выход водонагревателя для отопления соединяется с электронасосом, а вход – с обраткой.
6. Устанавливается запорно-регулирующая аппаратура и датчики контроля системы безопасности.
7. Выполняется подключение устройства к электропитанию через отдельный щиток с автоматом и УЗО.
8. После сборки схемы, выполняют гидравлическую опрессовку системы отопления и проверяют работоспособность электрической цепи нагрева ТЭН.

Бойлер для электроотопления — инструкция по обслуживанию

Обслуживание электробойлеров в системах теплоснабжения ничем не отличается от выполнения требуемых операций для обслуживания ТЭНового устройства. Бойлер для отопления будет хорошо работать, если придерживаться следующих правил:

1. Ежемесячно контролировать цельность термоизоляции установки.
2. Наблюдать за температурным перепадом теплоносителя, он не должен превышать 15-20 С.
3. Вести контроль плотности трубных соединений на отсутствие утечек.
4. Ежегодно перед отопительным сезоном выполнять техническое обслуживание системы с промывкой внутреннего контура и заменой прокладок.
5. Следят за параметрами работы электросети, при частых сбоях в электрических линиях нужно установить стабилизатор для сохранности электронного блока управления.

Для выбора мощности отопления от бойлера исходят из расчета 1 кВт на 10 м2 нагреваемого помещения. Данная формула хорошо применима в системах, размещенных в центральном климатическом районе России. Далее потребуется определиться с минимальным объемом бака. При условии, минимального уровня аккумуляционной способности – 5 кВт и температурном перепаде между прямой и обратной воды -20 С, объем бака составит:

V=5/20=0.25 м3 или 250 л

Дистанционное автоматическое отопление стандартной дачи как неотъемлемая часть общей схемы

Профессиональный подход к обогреву недвижимости позволяет задействованному оборудованию стабильно функционировать в различных режимах. При правильном подходе можно совместить сразу несколько систем, чтобы добиться хорошего результата. Этот вариант дистанционного внесения поправок не имеет центрального контроллера. Но вместе с этим довольно большой процент незадействованных возможностей агрегатов может быть использован и в других схемах «умного дома». Даже классический модуль GSM способен не только принимать входящие звонки, но и отсылать на смартфон отчеты о ситуации в доме. Благодаря этому можно максимально быстро узнать о затоплении или начинающемся пожаре.

Обратный клапан для насоса

При открытии водоразборного крана в то время, когда насос не работает, может появиться паразитная циркуляция воды по контуру: от водопровода через насос — котел и бойлер. Обратный клапан, установленный после насоса препятствует этому. Давление открытия обратного клапана (минимальный перепад давления открытия клапана), должно быть таким, чтобы паразитная циркуляция воды в контуре не запускала котел в работу. Как правило, для этого достаточно установки обычного пружинного обратного клапана для отопления.

В продаже есть обратные клапаны с разным усилием пружины (минимальным давлением открытия) или даже с регулированием «давления открытия». Например, клапан фирмы Genebre имеет давление открытия 0,04 Bar, почти в 2 раза больше, чем Valtec (0,025 Bar) или Barberi (0.02 Bar). Смотрите паспорт клапана.

Обязательно выбирают обратный клапан, корпус и золотниковая тарелка которого выполнены из латуни. Клапан должен быть рассчитан на рабочую температуру не менее 95 оС и давление не менее 10 бар.

Кроме того, трубу от водопровода рекомендую подключать к системе как можно ближе к патрубку бойлера.

Масляные радиаторы

Очень хороши для обогрева частного дома или квартиры масляные обогреватели, представляющие собой достаточно мобильные батареи, заполненные внутри минеральным маслом. Нагрев поверхности батареи происходит за счет нагревания масла, с помощью нагревательных элементов (подключены 1 или 2 ТЭНа). Такие радиаторы состоят из нескольких секций, и чем их больше, тем больше тепла отдает такая батарея.

Также в масляных обогревателях иногда бывают встроены тепловентиляторы, что намного уменьшает время прогревания помещения. К преимуществам масляных обогревающих приборов относят:

1. Наличие термостата, которым можно регулировать мощность устройства (если ТЭНа два, то ручек термостата тоже должно быть две).
2. Комплектация таймером (в большинстве современных моделей) для задания времени включения или выключения установки.
3. Относительно невысокую стоимость.
4. Мобильность (их можно свободно передвигать по комнате или в другие помещения).
5. Возможность работать некоторое время без потребления электричества (за счет уже нагретого масла, которое очень медленно остывает), что может давать ощутимую экономию.

К недостаткам этого вида бытовых обогревателей относят:

1. Долгое нагревание (что компенсируется медленным остыванием).
2. Немалые габариты и вес устройства.
3. Сильное нагревание поверхности корпуса (однако большинство моделей снабжены в целях безопасности специальным защитным кожухом).

Электрическое отопление

Для того чтобы сделать электрическую систему отопления своими руками, необходимо предварительно определить требующуюся мощность и функциональность. Помимо мощности, нужно сформировать четкое представление о производительности электрического тэна во избежание различных неполадок в электросетях дома и квартиры.

Электрические тэны различаются производительностью

Чтобы избежать проблем, описанных ранее, рекомендуется обратиться к специалистам в области энергетики, которые подскажут, что и как должно быть.

Создание отопления своими руками

Создание отопительной системы на электрической основе требует особо щепетильного отношения. В качестве основных компонентов потребуются электрический тэн нужной мощности, бак для нагрева теплоносителя.

Во избежание каких-либо проблем требуется соблюдать все необходимые предписания безопасности по работе и монтажу электрических приборов с высоким сопротивлением. В случае несоблюдения правил безопасности устройство работать не будет.

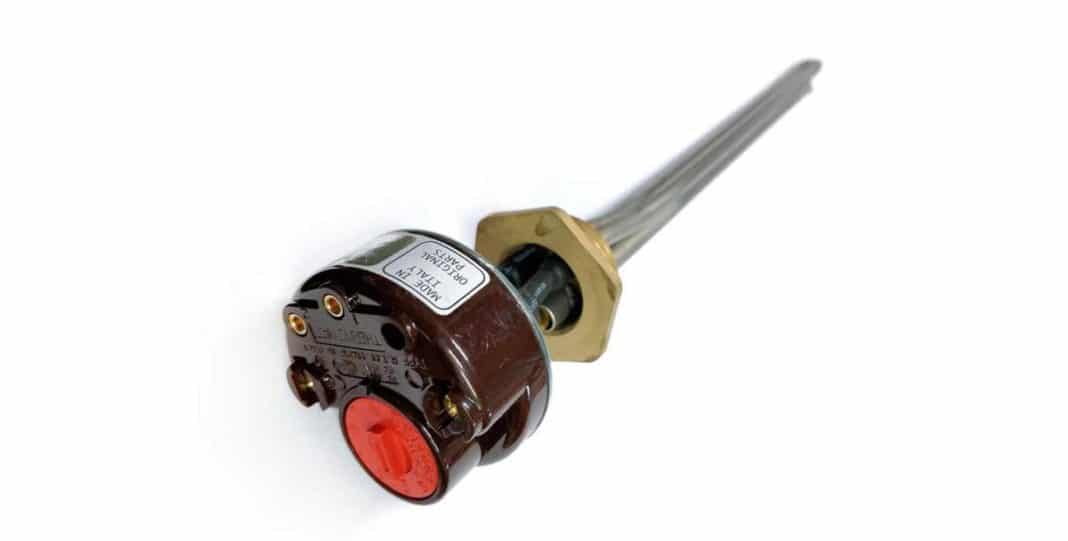

Устройство и принцип работы ТЭНов

ТЭН для батареи используется как нагревательный элемент и датчик температуры

ТЭН в чугунную и алюминиевую батарею имеет достаточно примитивную конструкцию. Представляет собой цилиндр, изготовленный из металла, внутренняя полость которого оснащена спиралью из медной/стальной прочной проволоки. Поскольку ТЭН оснащен регулятором температуры, его применяют для настройки температурного режима носителя, а не только в качестве нагревательного элемента.

Цилиндр со спиралью находится в герметичном корпусе, который оснащен датчиком контроля. Основная его задача – не допускать перегрева прибора. Благодаря процессу гальванизации обеспечивается дополнительная надежность устройства. Никелирование и хромирование повышают показатели прочности нагревательного элемента, а также формируют дополнительный защитный барьер.

4 Инфракрасные обогреватели

Главным элементом конструкции является инфракрасный излучатель, который нагревает предметы, находящиеся в помещении. Такие приборы являются не только дополнительным источником обогрева, но и могут быть самостоятельной системой отопления. Они используются внутри и снаружи зданий, на строительных площадках в зимний период, обогревают подъездные пути в загородных особняках.

Новейшей и необычной разновидностью этих обогревателей является инфракрасная пленка ПЛЭН, которая подшивается к потолку. Она отличается небольшой мощностью, что позволяет снизить расходы на отопление в 2,5 раза. Устройство прогревает помещение постепенно и качественно.

Размещение их под потолком не занимает полезного пространства комнаты. Это оборудование может исполнять ряд специфических задач, которые недоступны другим обогревателям: защита окон и ступенек от наледи в загородных домах, обогрев выезда из гаража и многое другое.

https://youtube.com/watch?v=8BTjXRs-IZg

Классические электрические обогреватели (камины)

Такой формат обогревателей больше выбирают из-за его внешнего вида, чем по техническим характеристикам. Электрокамин вписывают в интерьер, добавляя ему классическое звучание и уют. Между тем такой прибор отлично справляется со своей главной задачей – обогрев помещения. Электрокамины по внешнему виду и типу установки могут быть: угловыми, островными, встраиваемыми, подвесными и мобильными.

Конструктивно электрокамины состоят из следующих узлов.

1. Непосредственно обогреватель. Нагревательные элементы располагаются в верхней части фронтальной панели.
2. Приточная вентиляция. Ее задача – обеспечить циркуляцию воздуха: к нагревателю для подогрева (параллельно идет охлаждение прибора, чтобы избежать его аварийного отключения от перегрева) и обратно в комнату.
3. Датчик температуры и автоматика управления. Постоянные измерения температуры воздуха позволяют камину в автоматическом режиме регулировать мощность, создавая оптимальные климатические условия.

Преимущества электрических каминов:

1. Это самостоятельный прибор, не требующий монтажа и инженерных коммуникаций (например, для отвода отработанных газов). В вопросах эксплуатации камин не сложнее простого обогревателя: не нуждается в чистке и специальном обслуживании.
2. Привлекательный внешний вид каминов. Хороший выбор дизайнов позволяет подобрать модель, которая впишется в интерьер любого стиля.
3. Электрокамин может быть установлен как основной источник тепла в помещении. Главное, чтобы технических возможностей камина хватало на отопление данной комнаты.

Недостатки электрокаминов:

1. Большой расход электроэнергии (в среднем 2 кВт в час в период нагрева).
2. Как следствие первого недостатка, появляется второй – для такого мощного прибора нужна проводка, способная выдержать подобную нагрузку.
3. При работающем камине влажность воздуха минимальна (за пределами здоровых величин), кислород тоже выгорает.

Монтаж и выбору теплоносителя для водонагревателя

Установленный водонагреватель в котельной

До того как сделать из водонагревателя отопление, необходимо рассчитать оптимальную мощность. В этом случае нельзя руководствоваться номинальной мощностью установки. Главным показателем является время нагрева воды до нужного температурного режима. В некоторых моделях он ограничивается 20-30 минутами, но для большинства составляет более часа.

При использовании обычного электрического водонагревателя для отопления дома рекомендуется воспользоваться следующими советами.

• Монтаж установки следует выполнять в теплом и сухом помещении. Таким образом можно минимизировать тепловые потери;
• Электропроводка должна быть рассчитана на максимальную нагрузку водонагревателя от системы отопления дома;
• В качестве теплоносителя рекомендуется использовать простую дистиллированную воду. По сравнению с антифризом обладает лучший теплоемкостью;
• Лучше всего приобретать модели с закрытым ТЭНом. Это предотвратит появление накипи на элементах нагрева.

По мнению большинства специалистов, оптимальным выбором являются водонагреватели электрического типа для отопления типа ВЭО

Важно правильно подобрать модель определенной мощности. При этом необходимо учитывать параметры основного котла отопления

В сумме они должны формировать оптимальную систему нагрева воздуха в доме.

В видеоматериале показан пример самостоятельной установки обычного бойлера в качестве основного отопительного прибора.

Бойлер в качестве котла

Конструкция электроводонагревателя

Чтобы грамотно смонтировать систему подачи тепла на основе электрического водонагревательного прибора, необходимо пристально изучить его конструкцию.

Что же в нее входит?

• Основа конструкции – накопительный бак, в котором происходит нагрев теплоносителя. Емкость бака обуславливает эффективность работы всей системы, поэтому, если мы планируем использовать устройство для подогрева воды с целью обеспечения оптимального температурного режима всего помещения, то лучше выбирать бак с максимальным объемом.
• За нагрев воды отвечает ТЭН, расположенный непосредственно в баке. ТЭН работает в автоматическом режиме, который задается системой управления: как только вода приобретает необходимую температуру, ТЭН отключается.
• У большинства моделей, представленных на рынке, внутренний бак размещен в защитном корпусе (на фото). Между стенками бака и корпуса прокладывается теплоизоляционный материал, который предотвращает потери тепла во внешнюю среду.

Проточные устройства

Электронагреватели проточного типа составляют отдельную категорию устройств. Их конструкция отличается от конструкции накопительных бойлеров:

• Размеры проточного устройства более компактны, поскольку его конструкция не предусматривает наличие накопителя для горячей воды.
• Вода попадает в нагреватель через вводный патрубок, после чего в медной колбе производится ее нагрев за счет работы мощных ТЭНов (от 5 до 25 кВт).
• Нагретая жидкость сразу же поступает в систему, а ее расходование регулируется клапанами особой конструкции.

Использование проточного нагревателя позволяет получить воду нужной нам температуры очень быстро – до двух минут. Но при этом виду активного и неравномерного расхода энергии электрические проточные водонагреватели для отопления практически не пригодны. Связано это с тем, что проводка не справляется с возрастающей нагрузкой, и для установки такого устройства в качестве основного источника тепла необходимо выполнить полную реконструкцию электросети здания.

И все же для небольших помещений вроде дачного домика можно конструировать отопительную систему, основу которой составляет проточный бойлер. Главное – правильно рассчитать мощность устройства и обеспечить достаточно надежную проводку.

Выбор электроводонагревателя

Выбирая электрический котел для нагрева воды и отопления дома. необходимо очень внимательно подойти к анализу его функциональных характеристик, поскольку именно нагревательный прибор в такой системе будет «слабым звеном».

Что же нужно учитывать?

• Самый главный фактор – мощность ТЭНов устройства. Чем мощнее бойлер, тем эффективнее он будет справляться с отоплением помещения. Бытовые электробойлеры имеют мощность от 1,5 до 3 кВт, полупрофессиональные отопительные модели могут достигать 6-12 кВт. Если есть возможность, то выбирать следует именно такой прибор, поскольку маломощная модель будет постоянно находиться во включенном состоянии, а значит, быстро выйдет из строя.
• Объем бака также очень важен. Чем больше объем – тем чаще отопительный прибор будет «отдыхать», и тем больше электроэнергии вы сэкономите. Оптимальный выбор – бак на 300 и более литров, но высокая цена таких моделей делает их не очень популярными. Так что придется поискать!

Инертность нагрева

Скорость повышения температуры воды в трубах для электрических котлов достаточно высокая. Среднее время нагрева с 25 град до 60 составляет 15-20 мин в зависимости от объема системы. В этом плане отопление с помощью водонагревателя значительно уступает традиционному. Для того чтобы объем воды в бойлере емкостью 150 литров достиг нужного значения температуры необходимо ждать около часа. Основными критериями, влияющими на этот показатель, являются мощность ТЭНов, объем бака и всей системы в целом.

Однако когда электрический котел перестает работать — вода в трубах быстро остывает. В то же время в системе водонагревателя большой объем горячей жидкости находится в баке и потребуется несколько циклов циркуляции, чтобы она остыла. Т.е. в случае непредвиденного отключения электричества теплоноситель в бойлерной системе будет еще некоторое время горячим.

Резюмируя эти факторы можно определить основные условия использования электрического водонагревателя для отопления:

• Площадь отапливаемого помещения должна быть относительно небольшой. Это обусловлено соотношением 1 кВт тепловой энергии на 10 м.кв;
• Хорошее качество проточной воды для сохранения всех элементов отопления;
• Для наполнения бака необходимо создать такой же напор, как и в водопроводе — 4 атм. Это касается только тех случаев, когда устанавливается обычный бойлер не предназначенный для отопления из водонагревателя. В специализированных моделях значение минимального давления значительно ниже — от 1,5 атм.

Можно использовать электрический водонагреватель для отопления дома с небольшой площадью до 80 м.кв. Прежде всего это относится к дачным постройкам.

Вторым способом использования проточного водонагревателя для отопления является обустройство системы теплый пол. Но даже в этом случае необходимо внимательно ознакомиться со схемой подключения прибора к трубопроводу.

Когда целесообразно выбирать электричество для отопления

Электрические нагреватели для отопления нельзя считать самым бюджетным вариантом, по крайней мере, в нашей стране, потому что расходы на оборудование и его эксплуатацию достаточно высокие.

Обычно их рассматривают, как альтернативный вариант, подключаемый в систему в случае с перебоями с подачей газа или когда вообще нет возможности прокладки соответствующих коммуникаций. Их цена зависит от площади, которую они могут отапливать.

Электроводонагреватели для отопления ЭВПМ-36

Однако такой метод отопления жилья обладает рядом неоспоримых достоинств:

• повсеместной доступностью. так как при обустройстве загородного участка электричество проводят почти в первую очередь;
• быстрый и несложный монтаж оборудования. который можно выполнить своими руками;
• компактность ;
• удобство управления ;
• нет продуктов сгорания .

Классификация электронагревательных приборов

Сегодня электрическое отопительное оборудование можно группировать так:

1. Мобильные — конвекторы отопления и масляные радиаторы.
2. Стационарные — электрические котлы, бойлеры, камины, ИК-обогреватели и кондиционеры.

1. Воздух – отопление пространства помещения осуществляется прогревом воздуха, для чего используют разное оборудование, в том числе, радиаторы, электрокамины, и конвекторы.
2. Жидкостные – теплоносителем является вода, антифриз или масло. Используют для этого электрические котлы и бойлеры.
3. Твердотельные (излучатели) – нагрев передается любой твердой поверхности, а уже она затем нагревает воздух в комнате. Типичные представители — инфракрасные нагреватели, а также лучистые.

1. Трубчатые – применяют во всех типах отопительных электрических приборов. Имеют большой диапазон характеристик, в том числе, по мощности и производительности. Изготавливают из титана или стали.
2. Трубчатые с ребрами – используются лишь для нагрева газовых теплоносителей, а также воздух. Среди оборудования — тепловые завесы и конвекторы. Изготавливают их обычно из нержавеющей или конструкционной стали.
3. Блочные или блок электронагревателей – применяют в случае необходимости увеличения мощности устройства. Теплоноситель – жидкость или любой сыпучий материал. Самый распространенный тип бытовых нагревателей с теплоносителем в виде жидкости — с терморегулятором. Оборудование изготавливают из стали, хромоникелевого сплава или меди.

Электроводонагреватель для отопления частного дома

Плюсы и минусы

Трубчатые электрические нагреватели способствуют равномерному и полному прогреву отопительной системы. Установка таких приборов имеет немало достоинств:

• безопасность применения;
• простота монтажа;
• экономичность использования;
• возможность установки дополнительных опций;
• надежность;
• длительный эксплуатационный термин;
• сравнительно невысокая цена на изделие.

Наравне с достоинствами ТЭНы для батарей отопления имеют свои недостатки:

1. При подключении ТЭНА высокая скорость циркуляции жидкости в радиаторе не позволяет увеличить уровень теплоотдачи. Таким образом, работа отопительной системы препятствует равномерному прогреву устройства.
2. При использовании ТЭНа в качестве основного обогревающего устройства значительно повышаются затраты электрической энергии.

Среди плюсов ТЭНов для радиаторов – невысокая стоимость Стоимость самого ТЭНа невысокая, но при покупке необходимого дополнительного оборудования для автоматизации рабочего процесса расходы намного увеличиваются. Полный комплект имеет цену в несколько раз выше конвектора, функционирующего от электричества.

Проточный водонагреватель

Проточный водонагреватель для отопления

Интересным решением для небольших площадей являются водонагреватели проточные электрические для отопления. В отличие от бойлеров они способны нагревать малый объем воды. Средняя производительность относительно мощной 2-х кВт модели составит 12 лит/мин при температуре теплоносителя 60 град.

Подобные конструкции чаще всего устанавливают на дачах, с непостоянным проживанием. Так как из водонагревателя можно сделать отопление, его нередко используют и по прямому назначению — обеспечение горячей водой. В таком случае система трубопроводов нагрева теплоносителя и ГВС является общей. Преимуществами установки проточного водонагревателя в качестве отопительного прибора являются:

• Небольшие размеры. Его можно поместить практически в любом месте кухни или ванной;
• Минимальный показатель инертности — время поднятия температуры воды в трубах невелико;
• Удобная регулировка температурных режимов, а также обязательно наличие системы отключения ТЭНов при отсутствии воды в трубах;
• Большой выбор моделей, отличающихся как по мощности, так и по стоимости.

Основным же недостатком проточного водонагревателя для систем отопления является большой расход электроэнергии. Его постоянное использование нецелесообразно, в качестве исключения он устанавливается как аварийный способ поддержания температуры воды в трубах.

Самостоятельное изготовление водонагревателя для отопления не рекомендуется. Это связано с обеспечением безопасности проживающих в доме людей.

Поддержание в доме плюсовой температуры в автоматическом режиме

С отоплением напрямую связано и водоснабжение. Если в зимнее время на дачу ездят редко, тогда особо мудрить с водопроводом все же не стоит. На несколько дней можно привести необходимый запас жидкости с собой, либо запасти ее во вместительных пластиковых емкостях еще с лета. Если же дачу посещают довольно часто, а воду используют не только для питья, но и для душа, а также канализации, то этот объект недвижимости эксплуатируется как загородный дом. В этом случае необходимы более умные системы, нежели классический дистанционный выключатель.

Если дом будет периодически подвергаться замораживанию-размораживанию, то это чревато ускоренной порчей отделки недвижимости, из-за чего владельцам придется тратить дополнительные средства на внеплановый ремонт.

Сборкой более сложных дистанционных систем нужно заниматься в том случае, если планируется не только качественное отопление комнат, но и электрический обогрев канализации и водопровода, а также постоянное поддержание плюсовой температуры. Аналогичными функциями оснащены дорогостоящие модели котлов, которые работают на газообразном или жидком топливе, укомплектованные термостатом.

Доступный GSM-прибор от отечественного производителя

Инфракрасные обогреватели

К инфракрасным моделям большинство людей относятся все еще с опаской. Их принцип работы чем-то похож на солнце.

Инфракрасное излучение ламп нагревает не воздух в помещении, а расположенные в нем предметы, которые затем отдают тепло в окружающее пространство. Нагрев происходит за счет невидимых лучей в инфракрасном спектре.

К такому нужно привыкнуть. Ощущения под самим обогревателем будут такими, как будто сидите возле печки. Один бок жарится, а другой – комнатной температуры.

Чтобы обезопасить себя от воздействия такого оборудования, соблюдайте элементарные правила пользования.

Если очень долго находиться под таким обогревателем, можно почувствовать головную боль и усталость.

Кроме того, инфракрасный спектр в избыточных количествах может негативно влиять на кожу. Такой луч способен проникнуть на глубину до нескольких сантиметров под кожу и только потом отдавать тепло изнутри, направляясь к наружной поверхности кожного покрова.

Все здесь зависит от мощности источника и продолжительности нахождения под ним. Если же соблюдать инструкцию, то опасаться такого излучения не стоит. Как же себя обезопасить?

Самое главное, выдержать минимальное расстояние от инфракрасного обогревателя. Оно должно быть не менее 2 метров.

К достоинствам инфракрасной технологии можно отнести:

мгновенное тепло

практически полное отсутствие потери кислорода

отсутствие запаха

бесшумность

И как показывают многочисленные тесты, такой обогрев самый пожаробезопасный. Даже если прямо под инфракрасным обогревателем размесить новогоднюю елку (вплоть до ее касания защитного экрана), поджечь ее будет проблематично.

Только не вздумайте целенаправленно повторять такие эксперименты у себя дома. Обогреватель обогревателю рознь, и соблюдение правил ТБ должно быть на первом месте.

Устройство имеет небольшую массу. Его с одинаковым успехом можно разместить как на стенах или потолке (подвесить на монтажных цепях как люминесцентный светильник).

Так и зафиксировать на специальных ножках.

Однако имеются и свои особенности. Один из недостатков – ограничение эффективности прибора углом рассеивания.

Выйдете за эту зону и сразу почувствуете разницу температуры в несколько градусов. ИК обогреватели с самого начала и создавались именно для прогрева только рабочих зон в помещениях без отопления.

Чтобы улучшить эффективность прогрева при подвесе на потолке, можно покрасить полы в темный цвет.

Бывают и модели из пластин керамики, которые тоже испускают инфракрасное тепловое излучение, плюс красиво смотрятся.

Они обладают небольшой мощностью и стойки к воздействию влаги. Поэтому их спокойно можно использовать в ванной.
