ТЭНы для радиаторов отопления: комфортный обогрев

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов

Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Виды ТЭНов

В продаже можно встретить различные модели трубчатых электронагревателей. Они отличаются строением корпуса и материалом изготовления. Также разделяют устройства согласно мощности и назначению:

• от 2,5 до 4 киловатт – бытовые;
• от 4 до 6 киловатт – промышленные.

Существуют как одинарные ТЭНы таки устройства с двумя нагревающимися спиралями. Также изготавливают такие устройства с правой или левой резьбой. Многие модели оснащены дополнительными опциями:

1. Антизамерзание. Функция ограждает отопительную систему от возможного размораживания при низких температурных показателях. При этом осуществляется автоматическая поддержка допустимой минимальной температуры. В процессе такого рабочего режима затрачивается совершенно незначительный объем электрической энергии.
2. Турбонагрев. Такая опция позволят максимально увеличивать температуру в помещении. Для работы турбонагрева требуется наличие терморегулятора, который дает возможность изменять режим обогрева.

ТЭНы для радиаторов выпускают различной длины и с отличительными конструктивными характеристиками.

Разновидности и способы изготовления ТЭНов

Современные электронагревательные элементы обладают высокой прочностью и способностью изменять форму и размеры под действием высоких температур без ущерба своим техническим характеристикам. Используют их не только в бытовых приборах отопления, но и в промышленных. Правда, в последних устанавливают более мощные аналоги с большими размерами. Все современные тэны имеют высокий показатель долгосрочной эксплуатации.

Производители выпускают два вида тэнов, которые отличаются способом изготовления. Есть изделия, которые производят массово, а есть и такие, которые выпускают малыми партиями. Обычно они соответствуют определенным запросам заказчиков. Их используют в специальных отопительных установках со специфичными требованиями. Кстати, цена вторых намного выше первых.

Трубчатые электронагреватели

Это самый распространенный вид тэнов, который используется практически во всех отопительных приборах на электрическом питании. С помощью трубчатых аналогов нагрев теплоносителя происходит по принципу конвекции, излучения и теплопроводности в результате преобразования электрической энергии в тепловую.

Такой нагревательный элемент имеет следующие характеристики:

• Диаметр трубки 6,0-18,5 миллиметров.
• Длина тэна 20-600 сантиметров.
• Трубка может быть изготовлена из стали, из нержавейки или из титана (очень дорогой прибор).
• Конфигурация прибора — без ограничений.
• Параметры (мощность, производительность и прочее) — по согласованию с заказчиком.

Трубчатые электронагреватели оребренные

Используется для нагрева воздуха или газа, которым отапливается помещение

ТЭНРы представляют собой тот же трубчатый электронагреватель только с ребрами, которые расположены в перпендикулярных плоскостях к оси нагревательной трубки. Обычно ребра изготавливают из металлической ленты и крепят к трубке специальными прижимными гайками и шайбами. Сам тэн выполнен или из нержавейки, или из конструкционной стали.

Этот вид электронагревательных приборов используется для нагрева воздуха или газа, которым отапливается помещение. Их часто применяют в таких отопительных приборах, как тепловые завесы и конвекторы — там, где требуется отопление с помощью нагретого воздуха.

Блок электронагревателей

ТЭНБ используют только в том случае, если необходимо увеличить мощность электронагревателя. Обычно их устанавливают в приборы, в которых теплоносителем выступает жидкость или любой сыпучий материал.

Отличительной конструктивной особенностью ТЭНБ является его крепеж к прибору отопления. Он может быть резьбовым или фланцевым. Особой популярностью сегодня пользуется тен для отопления блочного типа с разборными фланцами. Такой нагревательный элемент можно применять для разных приборов многократно. Сгоревший тэн можно снять, а на его место поставить новый.

Электронагреватели патронного типа

Для отопительных систем этот вид не используется.

Для отопительных систем этот вид не используется. Его применяют как деталь пресс-формы для создания каких-либо изделий, поскольку это часть промышленного оборудования. В быту они не встречаются, но упомянуть о них необходимо, потому что данный вид тэнов входит в категорию «трубчатые электронагреватели».

Отличительной чертой этого аналога является оболочка, изготовленная из нержавеющей стали, которую шлифуют по максимуму. Это необходимо для того, чтобы тэн мог войти в форму с минимальным зазором между трубкой и стенками формы. Стандартный зазор не должен превышать 0,02 миллиметра. Вот так плотно он должен входить.

Кольцевые электронагреватели

Этот вид тэнов тоже применяют только в промышленных установках. Их предназначение — это нагрев инжекторов, сопел инжекционных установок и литьевого оборудования.

Электронагреватели с терморегулятором

Тэн с терморегулятором TECHNO 2 кВт

Это самый распространенный на сегодняшний день тэн, который используется для нагрева жидкостей. Именно его устанавливают во все бытовые электрические приборы, которые связаны с нагревом воды. Максимальная температура выделенного тепла +80С.

Изготавливают его из никеле-хромовой проволоки, которую внутри трубки заливают специальным сжатым порошком. Порошок — это оксид магния, который является хорошим изолятором электрического тока, но при этом обладает высоким показателем теплопроводности.

Зачем это нужно

Производители позиционируют свою продукцию как решение, превращающее существующую систему водяного отопления в автономную с минимальными затратами сил и времени.

Это необходимо в двух случаях:

• При частых перебоях с централизованной подачей тепла.
• При организации полностью автономного отопления в отсутствие более дешевых источников тепловой энергии.

Инструкция по монтажу ТЭНа своими руками предельно проста:

1. Радиатор или участок отопительного контура сбрасывается.
2. Выкручивается нижняя глухая радиаторная пробка. Как правило, она имеет левую резьбу, но при двухстороннем подключении отопительного прибора нужная пробка может оказаться и правой.

При диагональном подключении ТЭН устанавливается вместо пробки с правой резьбой (справа внизу).

1. Последние секции очищаются от ила.
2. Резьба ТЭНа подматывается сантехническим льном с краской или любым другим герметизирующим материалом.
3. Затем нагреватель вкручивается в отопительный прибор с помощью разводного, рожкового или газового ключа. Разумеется, без избыточных усилий: латунь — сравнительно мягкий металл, и на нем несложно сорвать трубную резьбу .
4. Радиатор заполняется водой или другим теплоносителем, после чего на нагревательный прибор подается питание. Равномерность нагрева поверхности радиатора обеспечивается конвекцией теплоносителя.

Основной вид нагрева

1. Используются в небольших помещениях с непостоянным пребыванием в них человека, к примеру:

• • подсобные помещения;
  • гаражи;
  • различного рода мастерские.

Совет: при таком варианте использования ТЭН устанавливается в радиатор, заполняемый маслом небольшой вязкости.

Отказ от применения воды в нагревателе обусловлен возможностью ее замерзания при низкой температуре. Такой нагревательный прибор идентичен масляному радиатору и ему не нужно подключение к центральной или локальной отопительной системе. Циркуляция масла происходит исключительно внутри нагревателя.

Универсальный ТЭН для радиаторов отопления с терморегулятором

1. Еще один вариант использования – для эпизодически посещаемых загородных домов или дач. Устройство создается по такому же принципу, как и в первом случае, но самих приборов устанавливается большее количество.
2. В регулярно отапливаемых домах, зданиях, офисах и дачах с отсутствием централизованной системы обогрева. В данном случае основным источником тепла также служит нагревательный прибор с установленным ТЭНом внутри.

Совет: если обогрев помещения производится постоянно, вместо масла внутрь прибора можете залить воду и использовать ТЭН для радиатора с терморегулятором .

Вспомогательный обогрев частного дома

При наличии в доме системы централизованного обогрева, использующей единый водяной контур, трубчатые электронагреватели могут использоваться для вспомогательного нагрева теплоносителя.

Возможные способы применения:

1. С котлами, использующими в качестве основного топливного элемента уголь или дрова, ТЭНами можно осуществлять подогрев теплоносителя. Особенно это актуально в те моменты, когда отсутствует возможность обслуживания котла и заполнения его топливом.

Радиаторный ТЭН со встроенным термостатом для поддержки в помещении заданной температуры

1. В нагревателях, работающих на жидком топливе или сжиженном газе, нагрев теплоносителя ТЭНами не будет обходиться дороже. А в случае установки двухтарифного счетчика на электроэнергию возможна и экономия, ночной тариф обычно значительно дешевле дневного.

Вспомогательный обогрев квартиры

В многоэтажных домах, офисах или различного рода производственно-хозяйственных помещениях с подключенным централизованным отоплением также есть возможность монтажа ТЭНов в батареи. Такой способ нагрева применяется в том случае, если центральное теплоснабжение не может обеспечить нужные параметры теплоносителя в батареях отопления.

Но этот вид монтажа ТЭНов имеет несколько отрицательных моментов:

не представляется возможным законным путем использовать чугунные радиаторы с ТЭНом, подключенные к системе центрального отопления, так как получить подобное разрешение в обслуживающей организации весьма затруднительно;

ТЭН с терморегулятором для чугунного радиатора по длине должен быть чуть меньше отопительного прибора

• большая стоимость работ по переоборудованию отопительной системы;
• экономически нецелесообразно во время эксплуатации, так как дополнительно подогретый теплоноситель будет уходить и обогревать другие квартиры. Если же перекрывать радиатор от поступления теплоносителя из центральной системы отопления, счета за отопления все равно придется оплачивать.

Монтаж ТЭНа в нижнюю часть чугунной батареи

Характеристика приборов

Рассмотрим положительные и отрицательные моменты использования ТЭНов:

1. Устройство ТЕНа
2. Трубчатые электротены
3. ТЭН с электрическим термостатом
4. Когда следует применять электрические ТЕНы?
5. Выбор и использование ТЕНов
6. Лучшие качества ТЭНов
7. Несколько полезных советов

Еще в конце XIX века были изобретены в Америке трубчатые электронагреватели, проще говоря, ТЭНы. Самые первые модели представляли собой спираль, которая была изолирована при помощи керамического материала специального назначения и помещена в металлическую трубу. Эта задумка заняла в то время достойное место, однако прибор был небезопасным. И только спустя более 50 лет электрический ТЕН для батарей отопления был доработан и пущен в массовое производство. За столь долгое время трубчатый электронагреватель сильно видоизменился, однако принцип его работы сохранился.

ТЭН – идеальное «аварийное» приспособление для радиатора

Правила установки и эксплуатации ТЭН

Одним из главных параметров для каждого электроприбора является его номинальная мощность. Корректная установка тена в систему отопления осуществляется только после расчета этой величины. Для этого необходимо использовать простую формулу:

Где м – масса энергоносителя, кг, Тк и Тн – значение температуры воды после и до нагрева, Т – требуемое время повышения температуры до оптимальной Тк .

Для 6-ти секционного алюминиевого радиатора м будет равно 0,45*6=2,7 кг. Предположим, что Тк=80°С. а Тн=20°С. Время нагрева должно составлять 10 мин. В таком случае оптимальная мощность, которой должны обладать электрические тэны для радиаторов отопления будет составлять:

При этом учитывается, что теплоносителем является вода. С применением антифриза номинальная мощность тена для батареи отопления должна быть увеличена с поправкой 1,44 – 1,06*1,44=1,52 кВт .

Затем необходимо ознакомиться с правилами монтажа электрических тэнов для отопления дома.

Наружная оболочка должна всегда находиться в воде. Если этого не делать, тепло от спирали не будет компенсироваться низкой температурой воды. В результате ТЭН быстро выйдет из строя из-за перегрева. Поэтому тен для отопления дома монтируют в самой низкой точке радиатора. В таком случае он не будет находиться в возможной зоне формирования воздушных пробок.

Качество теплоносителя

Вышедший из строя ТЭН

Лучше всего использовать дистиллированную воду, так как она содержит минимальный % примесей. При нагреве они формируют на поверхности защитной оболочки слой накипи. Это приводит не только к потере эффективности работы устройства, но и является основной причиной коррозии.

Герметизация стыков

Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы — это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.

Не каждый тэн подходит для радиатора отопления. Следует выбирать только специальные модели с соответствующим монтажным диаметром.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

• Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
• Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
• Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
• Монтаж блока с терморегулятором, если таковой есть в комплекте.

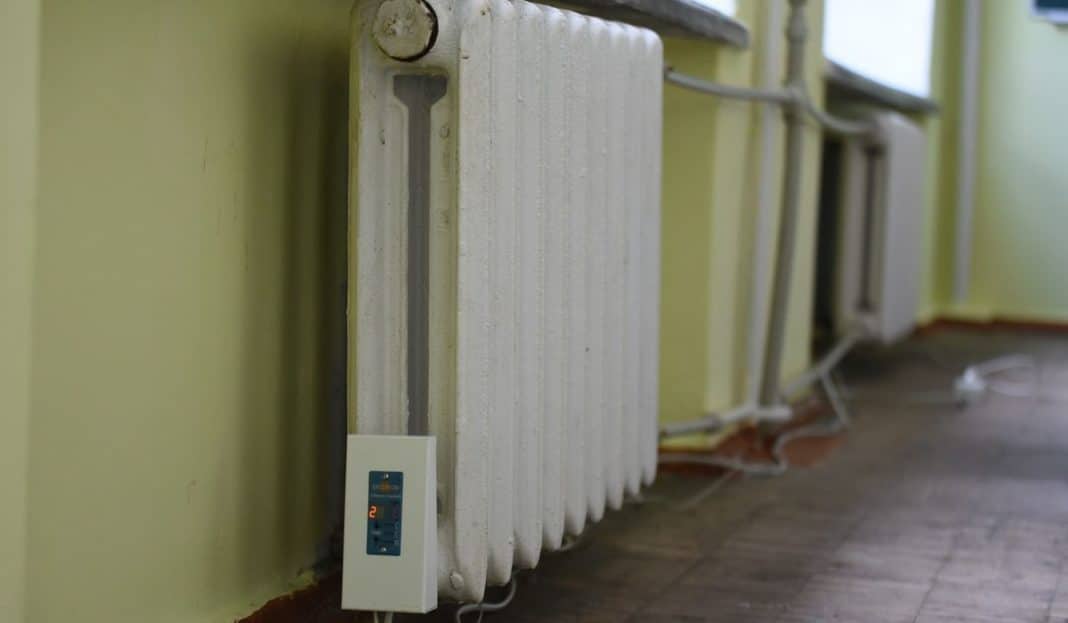

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

• Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
• Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
• Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Виды ТЭНов

В продаже можно встретить различные модели трубчатых электронагревателей. Они отличаются строением корпуса и материалом изготовления. Также разделяют устройства согласно мощности и назначению:

• от 2,5 до 4 киловатт – бытовые,
• от 4 до 6 киловатт – промышленные.

Существуют как одинарные ТЭНы таки устройства с двумя нагревающимися спиралями. Также изготавливают такие устройства с правой или левой резьбой. Многие модели оснащены дополнительными опциями:

1. Антизамерзание. Функция ограждает отопительную систему от возможного размораживания при низких температурных показателях. При этом осуществляется автоматическая поддержка допустимой минимальной температуры. В процессе такого рабочего режима затрачивается совершенно незначительный объем электрической энергии.
2. Турбонагрев. Такая опция позволят максимально увеличивать температуру в помещении. Для работы турбонагрева требуется наличие терморегулятора, который дает возможность изменять режим обогрева.

ТЭНы для радиаторов выпускают различной длины и с отличительными конструктивными характеристиками.
