Крепление полипропиленовых труб к стене: виды, способы монтажа

Способы крепления

Для монтажа полипропиленовых изделий обычно используются хомуты или специальные клипсы. Выбор крепежа напрямую зависит от диаметра и целевого использования трубопровода.

Клипсы. Такие крепёжные элементы изготавливаются из нейлона. Это лёгкий, эластичный, но в то же время очень прочный материал, который устойчив к температурным воздействиям и механическим повреждениям. Используются изделия для крепления к стене водопроводных труб небольшого диаметра. Благодаря презентабельному внешнему виду, элементы крепежа не нуждаются в маскировке, они довольно органично смотрятся. Изделия крепятся к стене при помощи дюбель-гвоздей или саморезов, после чего, водопровод просто вставляется в зажим и защёлкивается. Эти приспособления могут быть одинарными или двойными.

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

• Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
• Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
• Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
• Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Расстояние между креплениями (хомутами) полипропиленовых труб

Важно правильно определить расстояние между точками крепежа полипропиленовых труб, которое рассчитывается ещё на этапе проектирования. Жёсткое фиксирование и точно выдержанные расстояния исключают непроизвольное смещение трубопровода и продлевают его эксплуатационный период

В качестве крепёжных элементов, обеспечивающих жёсткое крепление, используются хомуты, оснащённые резиновой прокладкой.

Расстояние между креплениями полипропиленовых труб — это показатель, рассчитывающийся индивидуально для каждого вида труб и зависящий от таких факторов, как:

• Температура транспортируемой жидкости
• Коэффициент линейного расширения трубопроводной системы
• Диаметр трубы
• Жесткость и технические характеристики сырья, из которого произведена труба
• Непосредственная толщина стенки трубы
• Наличие стекловолокна или аллюминия в составе стенки трубы
• Другие дополнительные нагрузки

Неправильно выбранное расстояние негативно скажется на пропускной способности и сроке службы трубопроводной сети. Если расстояние между крепёжными хомутами будет больше, чем нужно, то это может привести к прогибанию труб на горизонтальных участках и появлению на них защемлений в области опор.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере.

Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

• бесшумность;
• прочность при ударах;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

• отсутствие гибкости;
• сильное относительное удлинение при нагреве;
• необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Как крепить канализационную трубу к стене

Для крепления пластиковых полипропиленовых, а также металлопластиковых изделий можно использовать различные фитинги (тройники, уголки и т.д.). Также здесь могут потребоваться разнообразные оконечные устройства, выбор которых зависит от предназначения системы коммуникаций (канализация, отопление и т.д.). Под оконечными устройствами понимаются такие изделия, как краны или сливные клапаны. При формировании серьезной инженерной системы иногда требуются еще и гидроаккумуляторы, реле давления, клапаны для стравливания воздуха и т.д.

Крепление металлопластиковых и пластиковых элементов трубопровода или канализации непосредственно к стене осуществляется через клипсы. Главное здесь правильно подобрать их диаметр. Также вам понадобятся саморезы и дюбеля подходящего размера.

Значительно упростить монтаж помогут специальные клипсы, которые уже оснащены дюбелем и составляют с ним единое целое.

Кроме крепежных элементов вам также понадобятся ножницы, с помощью которых будет проводиться обрезка водопроводных труб при подгонке их под нужные размеры, а также сварочное устройство. С его помощью будет проводиться качественное и прочное соединение фитингов и труб. Чтобы закрепить дюбеля следует использовать перфоратор. Еще вам понадобятся:

• карандаш;
• линейка;
• уровень.

Крепление канализационных труб к стене или любых других средств коммуникации через описанные крепежи осуществляется следующим способом:

• Проводится разметка на стене. Для этого на поверхности стен карандашом, при использовании линейки и уровня, рисуется ось. Вдоль ее и будет проводиться прокладка всех труб и крепежных опор.
• Крепление всех элементов будет осуществляться дюбелями и саморезами. Их выбор зависит от материала, из которого изготовлены стены. При установке коммуникаций на определенном расстоянии от стены следует использовать кронштейны.
• Сначала трубы устанавливают на опоры.
• Затем с помощью крепежного хомута проводят монтаж канализационных труб к самой стене.
• Хомуты закрепляем при помощи специальной металлической шпильки.

Также стоит помнить, что в данной ситуации обязательно следует соблюдать уклон. Минимальный уклон на один метр составляет 2 см. Уклон необходим для эффективного движения жидкости через установленные трубы. При этом количество прямых углов нужно свести к минимуму. Это позволит избежать возможного засорения системы.

Конструкции хомутов

Различают 4 основных типа конструкций хомутов для крепления труб. Каждый имеет собственный набор особенностей, приоритетную область применения, плюсы и минусы,

1. U-образный. Устройство состоит из двух металлических деталей: первая вставляется в другую и фиксируется резьбовым соединением. Внутри размещается трубопровод. Крепеж универсален и активно применяется для прокладки наружных и внутренних коммуникаций.
2. Клипса. Изготавливается из пластмассы. Фиксация происходит защелкиванием. Область применения – пластиковые трубопроводные системы небольшого диаметра, расположенные внутри зданий.
3. Лента. Представляет собой браслет, который охватывает и зажимает трубу. Также предназначен для трубопроводов небольшого диаметра, так как не обеспечивает высокого уровня прочностных характеристик.
4. С фиксирующей шпилькой. Лучший способ крепления внутренних трубопроводов инженерных коммуникаций. Классическая конструкция хомута, которая состоит из двух полукруглых скоб, охватывающих трубу и надежно соединенных резьбовой шпилькой или схожим видов крепежа.

Технология крепежа труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют с помощью стыковой, полифузной сварки или методом электрофитинга. Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

1. Первым делом нужно нанести разметку пути будущего трубопровода по периметру. Учтите, что он должен быть установлен с небольшом наклоном – так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, на даче).
2. С помощью дрели нужно проделать отверстия под дюбель-гвозди.
3. В отверстия вставляются заранее подготовленные крепежные клипсы для полипропиленовых труб.
4. Вводим в отверстие дюбель с помощью молотка и отвертки.
5. Завершающим этапом работы является установка труб в клипсы.

Производить сгибание полипропиленовых труб возможно без предварительного нагрева при температуре до +15 °С, а монтаж рекомендуется при температуре не ниже +5 °С. Климатические условия с низким температурным показателем могут повлиять на качество соединений труб.

Внешний вид готового крепежа

Прячем трубы в стене – пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.

Можно ли установить ПП трубы в стене

Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим

Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений. Труба по всему периметру должна быть дополнительно защищена теплоизоляцией

Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки.

Прокладка ПП труб в стене

Прокладка ПП труб в стене

Проводим монтаж труб в стене

Любые монтажные работы начинаются с нанесения разметки. Сделать ее можно с помощью простого карандаша. Далее приступайте к основной работе:

1. С помощью болгарки (перфоратора) необходимо сделать 2 параллельно идущих углубления  в стене строго по разметке — штробы. Для работы с болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки по камню.
2. Зубилом или перфоратором удалите материал между 2 -мя разметками, соединяя их в одну.
3. В готовые штробы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в штробе закрывают цементным раствором.
4. Финишная отделка производится штукатуркой или другим строительным материалом.

Финальным действием через час после монтажа  является тестирование работы системы. Трубы необходимо заполнить водой и проследить, нет ли протечек, провисания и других неисправностей в работе водопровода. Если таковых не обнаружено — поздравляем, вы правильно совершили крепление ПП труб.

Способы крепления к стене труб из полипропилена

Крепление полипропиленовых труб к стене играет большую роль при устройстве домашнего водопровода. От того насколько правильно будут выполнены все действия будет напрямую зависеть срок службы коммуникаций. В большинстве случаев водопроводные трубы в домах выполнены из металла или пластика. Металлические изделия быстро забиваются и приходят в негодность. Кроме того, разводка водопровода из стали это довольно трудоёмкий процесс. Пластиковые трубы более долговечны и удобны в установке. Главное – это точно соблюсти расстояние между крепёжными элементами. Рассмотрим все нюансы, связанные с этой операцией.

Схемы разводки санузла

Разводка зависит от планировки сантехнического узла. Схемы прокладки труб разные для обособленных помещений и объединенной ванной комнаты с туалетом

Особенно важно выполнять правильную разводку для первого варианта

Объединенный санузел

При обособленных помещениях давления в системе должно быть достаточно, чтобы была возможность использовать одновременно все подключенные сантехнические приборы.

Если же санузел представляет собой объединенную ванну с туалетом, тогда можно не принимать во внимание этот нюанс. Однако возникает необходимость учитывать другие моменты

Объединенный

Когда ванная комната объединена с туалетом, можно выполнить последовательную схему разводки. Ведь при такой планировке только один человек будет использовать ванну, душ или унитаз. В этом случае на систему приходится минимальная нагрузка. Поэтому давление в трубопроводах не упадет.

В результате из кранов и других приборов будет поступать вода с достаточным напором. При объединенной планировке можно проложить отдельный трубопровод с холодной водой только к стиральной машине.

Ванная

Нередко в ванной комнате устанавливается стиральная машина. Для ее работы требуется холодная вода. Во время забора жидкой среды из водопровода может упасть давление в системе. Поэтому к стиральной машине обычно прокладывают отдельный трубопровод.

Такую же схему используют для обособленного душа. Она позволяет избежать перепада давления. При ином монтаже полипропиленовых труб в ванной будет возникать дискомфорт во время работы оборудования.

Ведь при падении давления резко изменяется температура воды. Поэтому станет некомфортно выполнять водные процедуры под душем.

Туалет

Обычно разводка полипропиленовых труб в туалете подразумевает выполнение врезки в вертикальную магистраль. Особенностью такого санузла наличие только одного водопотребляющего прибора — это унитаз. Рекомендуется к нему прокладывать отдельный трубопровод.

Это позволит сохранить давление в системе, проведенной в ванную комнату, когда в унитазе будет спускаться вода. Однако такая рекомендация не является обязательной к выполнению, потому что при использовании туалета расходуется минимальное количество жидкости.

Крепежные элементы и другие материалы

Кроме самих труб, для монтажа нужно заранее подготовить:

1. Крепежные материалы:
   • крепежные клипсы из пластика или хомуты для полипропиленовых труб заданного диаметра;
   • дюбель-гвозди.

1. Инструменты:
   • молоток;
   • дрель;
   • крестовая отвертка;
   • ножницы или ножик для резки труб;
   • рулетка;
   • уровень;
   • маркер.

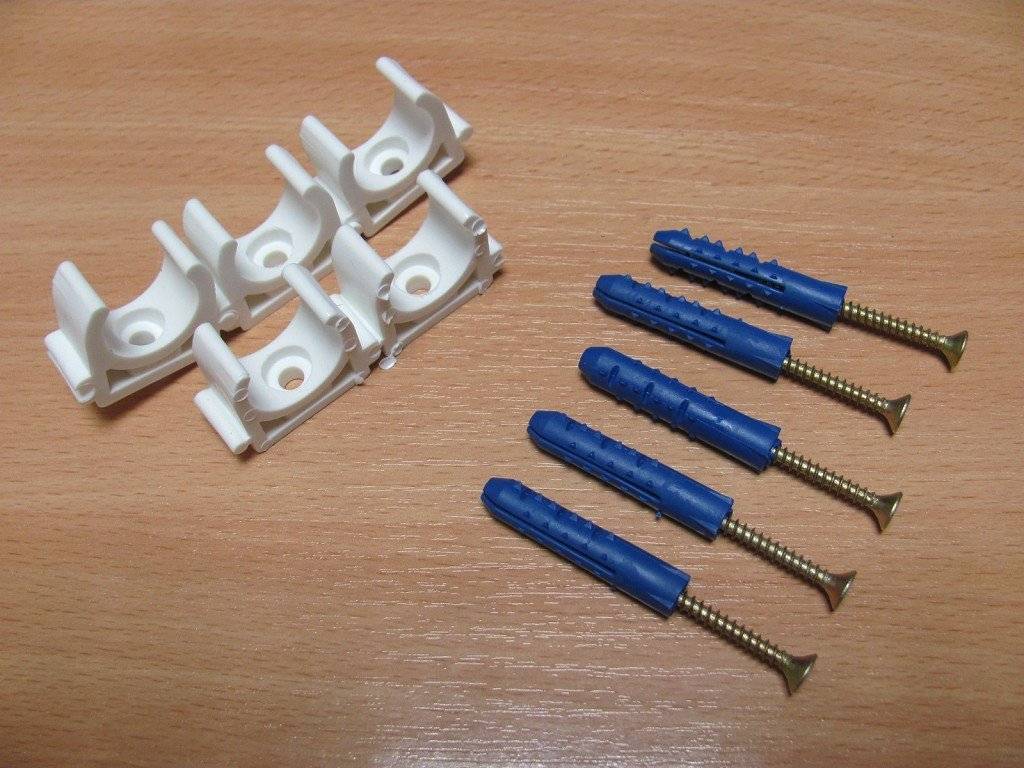

Клипсы — их значение и тонкости установки

Клипса производится из специального материала — нейлона. Он обладает такими полезными свойствами, как высокие показатели термостойкости и устойчивость при механических воздействиях

Среди технических характеристик клипсы нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок службы готовой системы коммуникаций. Одинарные клипсы и двойная клипса

Одинарные клипсы и двойная клипса

Главный вопрос, который важно не упустить – это размер шага между клипсами. Если вы установите клипсы слишком далеко друг от друга, то существует риск прогибов в местах опор. При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу

При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу.

Правильный шаг между клипсами

В каких случаях применяют хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется производить в случаях, когда необходимо установить трубы большого диаметра с достаточно тяжелым весом. Хомуты представляют собой конструкцию с винтовой стяжкой и резиновой внутренней прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении  сильных колебаний.

Хомуты снабжены дюбелем и шпилькой. Крепление может быть выполнено из металла или пластика. При прокладке полипропиленовых труб лучше выбрать хомуты из аналогичного сырья: так вы обеспечите для всей конструкции одинаковые показатели прочности. Монтаж крепежного материала может быть жестким либо плавающим:

• Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб. Жесткая сцепка необходима в местах ниже раструба. Благодаря жесткой фиксации исключается возможность смещения системы коммуникаций.
• Плавающее крепление обозначает наличие зазора между трубами и хомутом. Крепление затягивают таким образом, чтобы оставить возможность свободного движения трубы. Подвижность крепежа обеспечивает возможность расширения труб при температурных скачках.

Как крепится хомут

Материалы для полипропиленовых труб

Перед тем, как крепить полипропиленовые трубы к стене, необходимо выбрать материал, из которого они будут сделаны. Для изготовления данного вида труб используется несколько видов сырья, от выбора которого зависят характеристики готовых изделий.

Производство полипропиленовых труб возможно с использованием следующих материалов:

1. PPH. Данный материал достаточно хрупок при низких температурах, но весьма прочен на изгиб. Используя различные присадки, такому полипропилену можно добавить устойчивость к открытому огню, прозрачность и антистатичность.
2. PPC. Будучи продуктом сополимеризации этилена и пропилена, данный вид сырья позволяет создавать трубы с более высокими показателями механической прочности и гибкости, чем в предыдущем случае.
3. PPB. Такое сырье является блок-сополимером.
4. PPR. Этот материал представляет собой статсополимер.
5. PPRC. Данный сополимер полипропилена позволяет создать легкие и прочные трубы, которые не деформируются даже в том случае, если в них замерзла вода. Этот материал способен работать в диапазоне температуры от -10 до +90 градусов. Кроме того, такой сополимер отличается хорошей сопротивляемостью различным щелочам и кислотам.
6. mPP. Металлоценовый полипропилен имеет достаточно уникальные характеристики, по которым он схож с резиной.

После выбора подходящего варианта остается лишь приобрести необходимое количество труб и приступить к монтажу трубопровода.

Правила пайки полипропиленовых труб согласно двух видов

Пайка полипропиленовых труб может быть двух видов:

• — раструбная;
• — стыковая.

Раструбная пайка используется для изделий с небольшим диаметром при помощи паяльника. Температура — 2600 С. После пайки каждого соединения необходимо очистить тефлоновый слой нагревательных элементов. Соединения должны быть:

• — с отклонением от осевой линии не более 5о;
• — без складок и трещин;
• — с валиком, выступающим за торцевую часть муфты.

Стыковая сварка используется, если толщина стенки превышает 4 мм. Перед сваркой необходима обработка торцевателем с целью создания параллельных поверхностей соединяемых элементов. Важный аспект – компенсация линейного расширения при помощи грамотной расстановки опор и монтажа компенсаторов между неподвижными опорами. Ширина П-образного компенсатора не должна быть менее десяти диаметров трубы. Если используется петлеобразный компенсатор, диаметр петли должен ровняться восьми диаметрам трубы.

Кроме пайки, используются фитинги для полипропиленовых труб – разъемные и неразъемные. Для уплотнения резьбы обязательно использование фторопластовой ленты. Для перехода на металлические элементы применяются комбинированные соединительные детали в комплекте с ниппелями и переходными штуцерами.

Необходимые инструменты:

• — сварочный аппарат с насадками;
• — ножницы или труборез;
• — зачистка или торцеватель;
• — метровик;
• — нож, спирт, ветошь;
• — маркер.

Руководство по монтажу полипропиленовых труб

Сварка:

• — отмерить и отрезать трубу, армированную зачистить, снять фаску;
• — изделия большого диаметра (более 40 мм) требуют очистки окисленного слоя;
• — обозначить маркером глубину сварки и место соединения;
• — очистить и обезжирить свариваемые поверхности;
• — сначала надеть на насадку фитинг (если он не сидит плотно, его нужно отбраковать), потом трубу;
• — время нагревания определяется по специальной таблице;
• — после окончания нагревания на трубу надеть фитинг, на 20 – 30 секунд зафиксировать (пока шов частично охладится).

Монтаж полипропиленовых труб

Инструкция по монтажу стояков

Кроме пайки, необходим монтаж стояков и крепление полипропиленовых труб к стене или другой поверхности. Стояки прокладываются по разметке, произведенной согласно проекту. Должно быть отмечено, где расположатся раструбы и хомуты. Стояк предварительно собирается и укладывается в штроб или вдоль стен. Хомут для труб полипропиленовых крепится к стене при помощи дюбелей. Стояк закрепляется путем стягивания полдуги хомута.

Канализационные стояки имеют одинаковый диаметр по всей длине и всегда прокладывают вертикально, снизу вверх. Для чистки устанавливаются ревизии (примерно метр от пола). Монтируя канализацию, следует помнить, что для нее необходим вентиль для полипропиленовых труб (обратный клапан), который может быть установлен на общую трубу или на каждый прибор. Хотя одним клапаном можно обойтись только в небольшом доме.

Крепеж для полипропиленовых труб

Существует три вида крепежа для полипропиленового трубопровода:

• — металлические хомуты с винтовым креплением;
• — полипропиленовый крепеж (с ремешком или без ремешка);
• — крепеж из поливинилхлорида.

Хомуты оснащены резиновыми прокладками:

• — компенсирующими тепловое расширение;
• — снижающими вибрацию;
• — предохраняющими от механических повреждений.

Для крепления системы к стенам и потолкам используются опоры для полипропиленовых труб (фиксированные и скользящие). Фиксированная опора не дает трубе двигаться и направляет линейное расширение к компенсатору. Расстояние между порами определено нормативными документами. Для потолков рекомендуются скользящие опоры с ремешком, расположенные с интервалом, не превышающим 20 – 30 диаметров.

Для запора движения воды в системе используются шаровые краны для полипропиленовых труб. Они должны быть установлены у каждого прибора при помощи резьбового соединения. Полипропиленовые трубы не подвергаются образованию ржавчины или других отложений, не шумят во время эксплуатации, при внутреннем монтаже не требуют изоляции. Монтаж полипропиленовых труб (инструкция выше) не требует больших затрат труда и времени.

Важно!

Для горячей воды и отопления лучше использовать армированные материалы.

При монтаже резьбовых соединений недопустимо применение газового ключа.

https://youtube.com/watch?v=tBh29xzL8hI

Схема канализационной системы

Устройство канализации регламентируется СНиП. Уклон трубы, материалы, способы крепления, расстояние от жилых и нежилых объектов определяется с учетом особенностей строительства и санитарных норм.

• через этажи здания проходит вертикальный стояк;
• от каждой точки слива воды – унитаз, кухонная мойка, слив ванной, прокладывается горизонтальный трубопровод. Закрепляется к стене, к полу привинчивается только сантехника;
• горизонтальные отрезки транспортируют слив к вертикальному стояку;
• по стояку жидкость перемещается к водоводу большего диаметра, расположенному в подвале, и выводит воды из здания. Закрепляется он к потолку или к стене;
• внешний трубопровод перемещает слив в городскую канализационную систему к очистным сооружениям или отстойникам.

На всем своем протяжении трубопровод нуждается в каком-то креплении. В противном случае конструкция потеряет соосность и перестанет функционировать.
