Открытая система отопления с циркуляционным насосом для частного дома: принцип работы, схема и устройство

Подготовительные работы перед закачкой тепловой жидкости

Перед заполнением отопительной системы необходимо выполнить подготовительные работы.

Опрессовка

Опрессовка — серьезная часть пусконаладочных работ, которые проводятся перед первым запуском системы, а также перед каждым отопительным сезоном. Так называется гидродинамическая проверка системы в условиях, по сложности превосходящих последующую реальную нагрузку. Это проверка на прочность трубопровода, всех соединений и узлов, а также точек ввода и вывода в здание, системы теплых полов, оборудование и работоспособность котельных.

Принципы проведения регламентируются СНиП:

В здании температура должна быть выше 0°С.

Подбор опрессовочного давления не должен превышать предельные величины, указанные производителем.
Величина давления опрессовки должна превышать рабочее на 50%.

В частных жилищах давление опрессовки находится в среднем в диапазоне 2—6 атм.

Системы в старых домах проверяются с заниженными величинами, чугунные радиаторы также устанавливают предел максимальному значению — не более 6 атм.

При подборе оптимального значения опрессовочного давления важно пользоваться технической документацией на трубы и оборудование, исходить следует из допустимого максимума для самого слабого звена в системе.

Проводится проверка водой, даже если в систему будет заливаться антифриз, опрессовка с рабочим раствором делается во вторую очередь.

Контроль параметров

Грамотную опрессовку проводит только специалист, имеющий соответствующие знания и опыт. Проверка и контроль параметров требует спецоборудования.

Рекомендуемые параметры:

• выше рабочих в полтора раза, не ниже 0,6 МПа.
• не новые сети проверяются при давлении в 1,25 выше рабочих, не ниже 0,2 МПа.
• в частных домах до трёх этажей отопление работает под давлением не более 2 атм.
• в многоквартирных пятиэтажных домах 2—6 атм
• в зданиях с этажностью больше 8 — 7—10 атм.

В эти значения вносятся поправки на месте, исходя из состояния составляющих системы.

В частных домах нередко арматура, радиаторы и прочее пребывает в лучшем состоянии, чем в многоквартирных.

Согласно правилам, в многоквартирных домах подобные работы могут проводиться раз в 5—7 лет.

Расширительный бак для закрытой системы отопления

Расширительный бак для закрытой системы отопления

Задача расширительного бака – это компенсация объема теплоносителя под воздействием температур. Если рассматривать закрытые системы, то расширительный бак в них – это герметичный сосуд, который поделен на две составляющие. Сверху располагается слой воздуха (если модель более продвинутая, то здесь находится инертный газ). Если температура достаточно низкая, то бачок пуст.

При изменении температуры в большую сторону теплоноситель начинает увеличиваться, а его лишняя часть переходит в бачок. Он сдвигает мембрану и сжимает имеющийся воздух в верхнюю часть газа. Манометр в этом случае показывает увеличение давления в системе – в том случае рекомендуется снизить интенсивность процесса. Здесь и приходит на помощь предохранительный клапан, который позволяет избавиться от излишков газа.

Когда теплоноситель начинает остывать, то давление в верхушке бачка начинает выталкивать его в систему – на манометре показатели стабилизируются.

Расчет объема

По стандартам расширительный бак – это 10% от всего объема теплоносителя. Чтобы рассчитать его размер, нужно сделать следующее:

• В техническом паспорте радиатора нужно посмотреть его объем и рассчитать объем труб;
• Разделить получившийся показатель на 10 – это и будет объем расширительного бака.

Здесь нужно сделать небольшую оговорку – формула подходит, если речь идет о воде. При расчете незамерзайки необходимо взять 50% от объема теплоносителя.

Место для установки расширительного бака мембранного типа

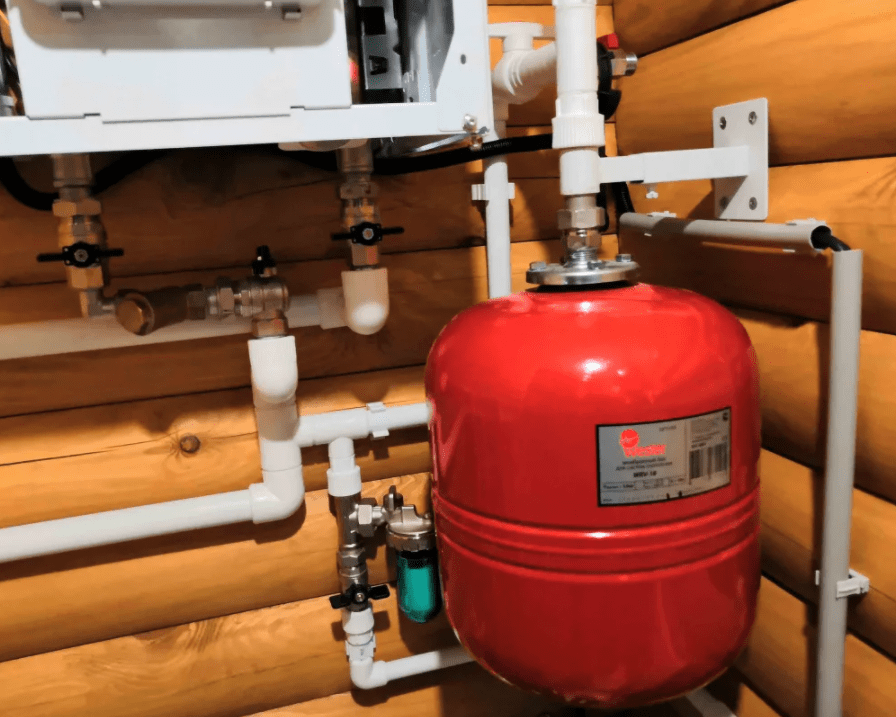

Расширительный бак мембранного типа размещают перед циркуляционным насосом, на обратной стороне всей системы.

В трубопроводе нужно монтировать тройник, который подсоединяется к трубе и расширителю через фитинги. Специалисты говорят о том, что лучше его дистанцировать от насоса – это поможет избежать перепадов давления. Обязательно проверьте, чтобы участок обвязки был полностью прямолинейным.

Как самому сделать закрытую систему отопления в частном доме?

Чтобы сделать закрытый отопительный контур, нужно правильно выбрать схему разводки, а также подобрать подходящие составляющие системы.

Выбор схемы отопления: двухтрубная и однотрубная

Количество используемых труб напрямую связано со схемой отопления. Она может быть однотрубная или двухтрубная:

1. Однотрубное отопление отличается простотой устройства и экономией материалов. При этом все отопительные приборы последовательно подключаются к одному контуру, который замыкается на котле. Минус однотрубного отопления заключается в неравномерном прогреве помещения. Чем дальше теплоноситель отходит от котла, тем меньше его температура. Это существенный недостаток в больших постройках.
2. Двухтрубная разводка отличается более равномерным прогревом помещений. После котла теплоноситель одновременно поставляется ко всем точкам, а после выхода из радиаторов собирается в единую трубу и транспортируется обратно к котлу. Благодаря этому все батареи прогреваются одинаково.

Двухтрубная разводка самая затратная с точки зрения расхода труб, сложности проектирования и установки. Но она идеально подходит для сложных разветвленных систем крупных домов с теплыми полами.

Как подобрать бойлер для закрытой системы?

Для эффективной работы системы важно правильно выбрать бойлеры для отопления. Для этого также подходят приборы, которые используются для подогрева воды в бытовых нуждах, поскольку система укомплектовывается циркуляционным насосом

При выборе котла учитывают следующие факторы:

• Мощность самого прибора. Чтобы определить необходимую мощность, нужно знать площадь отопления. Как правило, на каждые 10 м² площади нужна мощность бойлера в 1 кВт.
• Обязательно учитывают мощность циркуляционного насоса.
• Котел выбирают с учетом того, насколько разветвленной является отопительная система дома. Чем больше ответвлений, тем лучше.

Неважно, проточный или накопительный водонагреватель вы будете использовать. Для систем отопления индивидуального дома подходят обе разновидности

Если дом очень большой, то эффективность системы можно повысить за счет использования выходного и входного отверстия, а также модернизации самого котла.

Для заполнения контура и слива жидкости в нижней точке на обратном трубопроводе устанавливается дополнительный кран. Для этого в трубопроводе устанавливается тройник, к которому подключается шаровой кран.

Заполнение системы отопления закрытого типа выполняется через шаровой кран, к которому подсоединяют шланг, идущий от ручного насоса. Если в качестве теплоносителя используется обычная вода, то водопровод подключают к входу бойлера, а для слива жидкости используется другая точка.

Гайд по монтажу циркуляционного насоса: где ставить

Среди профессионалов ценится способ монтажа через байпас. Выделяют несколько ключевых преимуществ этого способа. Вы сможете при необходимости быстро отключить насос от системы или демонтировать его. Чаще всего такая необходимость связана с перебоями электричества в системе, ремонтом или обслуживанием циркуляционного насоса.



В продаже можно найти разные варианты насосных узлов. Встречаются модификации под сварку, для установки с кранами, со специальными отведениями. Если по параметрам или условиям обслуживания вы не можете подобрать подходящий готовый узел насоса, можно его сделать самостоятельно. Для этого пригодится байпас с последующей фиксацией деталей на разных местах крепежей.

Для работы вам пригодятся разные ключи, плоскогубцы, прочный герметик, пакля. При выборе ориентируйтесь на диаметр изделия, надежность арматуры.

Алгоритм действий будет следующим:

1. Необходимо собрать узлы с кранами. Два ключевых крана располагаются по разным сторонам от циркуляционного насоса. Третий кран устанавливают прямо в прямую трубу.
2. Собирают насосную петлю. Достаточно просто накрутить гайки. Не спешите их затягивать, поскольку это лучше выполнить на финишном этапе.
3. Примеряют байпас. Обозначьте на трубе узлы для дальнейшей варки.
4. Процесс сварки. Лучше всего доверить этот процесс опытному специалисту.
5. Сборка узла на «обратке».
6. Подключение к электричеству.

5 Специфика пропиленгликоля

Пропиленгликоль в последнее время начинает вытеснять другие типы незамерзающих теплоносителей. Но этот вид практически не отличается по своим параметрам от этиленгликоля. Имеет второй класс опасности.

Основные преимущества этой незамерзайки:

1. 1. Пропиленгликоль безвреден для человека. Это одна из основных причин, по которым большинство производителей рекомендуют его применять в двухконтурных и одноконтурных котлах.
2. 2. Сохраняет свою текучесть в любых условиях.
3. 3. Имеет смазывающие свойства, что значительно снижает нагрузку на насосы при прокачке.
4. 4. Имеет высокую степень инертности.
5. 5. Безопасен для любых материалов. Если вещество пролилось на пол, то достаточно будет просто протереть мокрой тряпкой.

У этой жидкости есть и свои недостатки. Основным из них является высокая стоимость. В среднем цена превышает в два раза, если сравнивать с другими видами. Жидкость вступает в реакцию с металлическими трубами и оцинковкой. Если температура превысила максимальный порог, то полипропиленгликоль начинает распадаться и выделять токсичные газы. Но на данный момент это вещество является лучшим на рынке.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Открытая и закрытая системы отопления: принцип заполнения

Открытая система оснащается расширительным бачком в своей верхней точке. Поверхность жидкости-теплоносителя в нем непосредственно соприкасается с атмосферным воздухом. Закрытая система оснащена мембранным расширительным бачком, герметически изолированным от атмосферы.

Отопительные системы любого типа можно заполнять следующим образом:

• водопроводной водой, подаваемой в нижнюю точку системы – через подпиточный вентиль;
• водой (дистиллированной) или антифризом, подавая жидкость из емкости (колодца, водоема):
• наливом вручную и/или посредством насоса в верхнюю точку (штуцер под воздухоотводчик или через открытый расширительный бак);
• закачиванием насосом через нижнюю точку – подпиточный вход.

Многим домовладельцам известен простейший (и наихудший!) способ заполнения открытых систем через расширительный бачок. Вода/антифриз заливаются внутрь с перерывами для выпускания воздуха. Повторять этот способ в закрытых системах, используя патрубки верхних воздухоотводчиков, не рекомендуется. Воздух, изначально заполняющий систему, проходит вверх через слой заливаемой воды, растворяясь в ней. Воздушные пробки, препятствующие току воды по трубам и радиаторам, будут вам гарантированы.

Тогда как заполнить систему отопления закрытого типа? Рекомендуемым способом заполнения любых систем отопления является подача жидкости под давлением (из водопровода или емкости посредством насоса) через нижний подпиточный вентиль.

Расположение узла подпитки системы отопления.

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

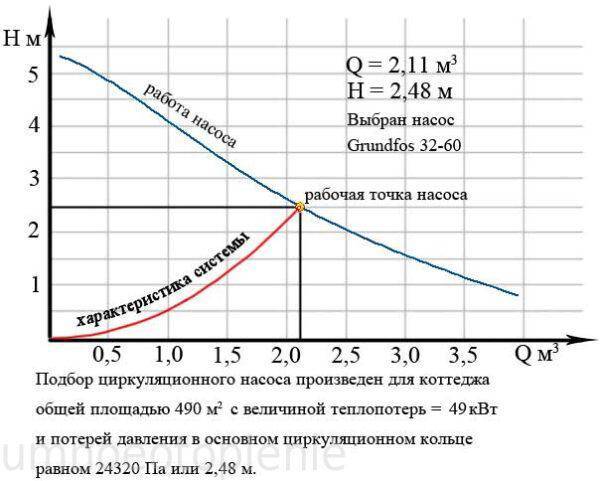

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

• один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
• использование фитингов увеличивает сопротивление сети на 30%;
• при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Виды теплоносителя для залива в отопительную схему

Для систем отопления используют несколько типов теплоносителей.

Вода

Дешёвый универсальный теплоноситель:

• если заливать дистиллированную воду, то накипи и осадка не будет;
• не меняет свойств при соприкосновении с внутренними поверхностями;
• безопасна для людей;
• может крутиться в системе почти бесконечно.

Недостатки:

• При замерзании расширяется и разрушает трубы, поэтому в холодном климате придётся покупать антифриз.
• Металлические трубы начинают ржаветь.
• При использовании водопроводной воды кристаллизуется большое количество солей, поэтому придётся покупать дистиллированную воду. Если заливается водопроводная — рекомендуется регулярная очистка основных узлов и по возможности труб от солевых отложений. Процесс трудоёмкий, требует специальных реагентов.

Антифриз

Представляет собой водяные растворы этиленгликоля или пропиленгликоля с добавками.

Фото 1. Антифриз для систем отопления от производителя Termagent. Выдерживает температуру до минус 30.

• Допускается к использованию в отопительных системах только антифриз с составом, разработанным для этого. Нигде более эта жидкость использоваться не может.
• Замерзает при температуре от —30° до 60°С.
• Антифриз с этиленгликолем токсичен.
• Безопасный для человека теплоноситель с пропиленгликолем стоит дорого и требует замены каждые 5 лет.
• Новый состав, который предлагается на рынке, содержит ацетат и формиат калия. Подходит для местности с умеренным климатом — замерзает при температуре ниже —5°С. По стоимости является более доступным вариантом.

Правильный выбор теплоносителя требует внимательного отношения и учёта определённых факторов:

• Иногда в инструкции по эксплуатации котла указаны допустимые виды жидкости и иные использовать нельзя. Некоторые зарубежные производители вообще исключают применение антифриза — гарантийные обязательства аннулируются.
• Материал, из которого выполнены основные узлы и трубы — система должна быть выполнена из химически устойчивых труб и узлов. Антифриз несовместим с оцинкованным железом, потому что меняет свойства при контакте.

• Определённые виды составов плохо нагреваются и отдают тепло, если их используют, система проектируется с учётом этого.
• Теплоноситель не должен содержать токсичные и ядовитые вещества.
• Наиболее эффективная жидкость для системы имеет низкую вязкость.
• Некоторые виды теплоносителя предназначены исключительно для промышленного использования.
• Стоимость теплоносителя и допустимый срок его эксплуатации.

Циркуляционные насосы: виды и назначение

Суть работы установленного насоса заключается в том, что он способен влиять на перемещение жидкости в системе отопления дома без колебаний давления. Основной посыл для установки насоса – медленное распределение воды в трубах, из-за чего участки помещений остаются без прогрева. Также циркуляционные насосы используются с целью эффективного и экономичного прогрева  помещения.

Если в вашем доме установлена отопительная система с принудительной циркуляцией, циркуляционный насос будет обязательной частью. Ведь именно он влияет на скорость обогрева. В частных домах в гравитационных отопительных системах циркуляционный насос ставится по желанию с целью увеличения тепловой мощности.

На рынке встречаются циркуляционные насосы с настраиваемыми режимами скорости. За счет этого можно регулировать скорость распределения тепла в системе. Если вы купили циркуляционный насос с автоматикой, его настройки подстраиваются под температуру в частном доме. Насос работает на оптимальной для микроклимата мощности.



При ручном регулировании устанавливают производительность оборудования. При необходимости быстрого прогрева помещения, установите работу циркуляционного насоса на максимум. Для поддержания температурного режима ориентируйтесь на электропотребление. Если циркуляционный насос работает на полную мощность, это влечет дополнительное потребление электричества.

Различают циркуляционные системы с мокрым и сухим ротором. Первый вид привлекает практически бесшумным режимом работы и обеспечивает бесперебойную работу более 10-ти лет. Циркуляционный насос сухим ротором имеет меньший показатель КПД.

Если рассматривать циркуляционные насосы с сухим ротором, к их минусам относят шумную работу и необходимость регулярного обслуживания. Показатель КПД достаточно высокий – 80%. Для выбора подходящего  нужно по расчету необходимой мощности и производительности.

Основные элементы закрытой теплосистемы

ЗСО включает следующие элементы:

1. Котел – газовый, электрический или твердотопливный.
2. Циркуляционный насос.
3. Закрытый расширительный бак. Его работа подробно описана в статье «Расширительный бак для отопления закрытого типа».
4. Трубы и соединители. Их два – подающий, по которому горячий теплоноситель поступает в тепловую магистраль, и обратный, предназначенный для оттока остывшей жидкости. Существуют однотрубные схемы без обратки. В зданиях с водяным отоплением проводится дополнительная линия подпитки для автоматического пополнения контура водой.
5. Манометр для контроля давления.
6. Воздухоотводчик для сброса воздуха.
7. Аварийный клапан для удаления излишков теплового носителя.
8. Запорная арматура – краны и вентиля, перекрывающие линии поступления и оттока жидкости.
9. Фильтры (грязевики) – для очистки воды.
10. Крепежные устройства для монтажа элементов.

В замкнутую схему нередко также включают дополнительные клапаны, вентили и термостаты для балансировки давления, контроля температуры и улучшения работы отопления. К ней можно подсоединить теплые полы и бойлер косвенного нагрева для горячего водоснабжения.

Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Переоборудование открытой системы в закрытую

Редко встречается отопительная система закрытого типа, циркуляция теплоносителя которой происходит естественным путем: насосное оборудование исключено из этой схемы.

Такая конструкция обычно не входит в первоначальные планы. Она получается при самостоятельном переоборудовании открытой системы. Такая трансформация происходит при удалении обычного расширительного бачка и замене его на конструкцию, оснащенную мембраной.

Не исключается проектирование и монтаж подобной системы изначально. Однако при этом большинства преимуществ закрытой системы достичь не удается. Значительно усложняется расчет диаметров всех участков трубопровода, а при его укладке соблюдают определенный уклон, что становится причиной завоздушивания.

Единственное преимущество такого переоборудования отопительной системы заключается в автономности от снабжения электроэнергией.

Технология слива теплоносителя

• Для слива понадобится шланг, который присоединяется к патрубку котла. Второй конец размещается в канализации или отдельной ёмкости.
• Котёл отключается.
• Шланг присоединяется к крану обратки, расположенному под котлом (если там его нет, то местоположения указано в тех. паспорте).

​

• Вентиль открывается, и жидкость сливается, затем снова закрывается.
• После этого систему заполняют воздухом, для этого открываются краны Маевского в самой высокой точке контура. Затем заново производят слив.
• Теперь ещё раз запускают воздух, но на этот раз открывают все имеющиеся краны Маевского. Жидкость ещё раз сливают.
• В заключение шланг переподключают с вентиля обратки на кран подачи. При этом шланг располагают как можно ниже по отношению к крану.

Важно! Систему тёплых полов таким образом слить невозможно, для слива этой ветки понадобится специальный компрессор
