Подготовка жилого фонда к отопительному сезону 2017-2018
Комплексная подготовка объектов ЖКХ к сезонной эксплуатации регламентируется нормативными требованиями к проживанию людей в осенне-зимний период.
- устранение трещин и дыр в наружных стенах, цоколе, чердачных перекрытиях, крыше и местах их стыковки друг с другом, окнами или дверьми;
- восстановление штукатурного покрытия, кровли и т.п.;
- приведение в порядок технических помещений;
- проверка целостности оконных и дверных заполнений, доводчиков и притворов;
- проведение пробных топок центрального отопления и печей;
- обеспечение отвода атмосферных и талых вод от спусков в подвал, оконных приямков;
- проверка качества гидроизоляции фундаментов, стен подвала и цоколя;
- проверка работоспособности отопительных печей и установок с газовыми нагревателями, дымоходов, газоходов, внутренних систем тепло-, водо- и электроснабжения.
На основе данных рекомендаций, а также недостатков, выявленных в результате весеннего осмотра МКД и его инженерных систем, управляющая компания или ТСЖ разрабатывает план мероприятий подготовки к отопительному сезону и утверждает его в органах местного самоуправления.
План подготовки к отопительному сезону управляющей компании помимо технических работ включает в себя ряд организационных мероприятий:
- переподготовка и повышение квалификации сотрудников, обеспечивающих эксплуатацию и экстренный ремонт котельных, тепловых пунктов, инженерных систем;
- инструктаж работников аварийной службы, рабочих текущего ремонта, дворников;
- проведение технического осмотра и обслуживания автотранспорта, средств связи, оборудования, инструментов, уборочной техники, инвентаря;
- подготовка или восстановление схем внутридомовых инженерных систем;
- проведение ревизии тепловых узлов, работоспособности приборов учета (с заменой, при необходимости), удостоверение в целостности пломб.
Кроме этого, управляющие компании и ТСЖ при подготовке к отопительному сезону должны учитывать иные требования Правил 103:
- степень готовности теплопотребляющих установок к работе и обеспечение ими режима потребления тепловой энергии, указанного в договоре ресурсоснабжения;
- отсутствие задолженности за поставленные тепловую энергию, теплоноситель;
Основной проблемой в подготовке к отопительному сезону остается высочайший уровень задолженности потребителей за поставленные энергоресурсы. Задолженность в сфере ЖКХ составляет более одного триллиона рублей, из которых 800 миллиардов приходятся долги управляющих компаний перед ресурсоснабжающими организациями.
Михаил Мень, Министр строительства и ЖКХ РФ
В соответствие с Правилами содержания общего имущества в многоквартирном доме (утверждены постановлением Правительства РФ от 13 августа 2006 года № 491), обязанности по подготовке внутридомовых инженерных систем к сезонной эксплуатации возлагаются на собственников жилых помещений многоквартирного дома (в случае непосредственного управления) или ТСЖ и управляющие компании. Финансирование мероприятий осуществляется за счет собственников.
Закон об «альтернативной котельной»
Что касается подготовки к отопительному сезону 2017-2018 теплосетевого хозяйства, контроль за ним будет возложен на новые структуры – единые теплоснабжающие организации (ETO).
31 июля 2017 года Президент Путин подписал федеральный закон «О внесении изменений в федеральный закон «О теплоснабжении» и отдельные законодательные акты РФ по вопросам совершенствования системы отношений в сфере теплоснабжения».
Документ, который получил народное название «Закон об «альтернативной котельной» изменил систему регулирования тарифов на тепло. Новая модель предусматривает установление предельного уровня цены на теплоноситель, которая получила название «альтернативной котельной». Это расчетный показатель. Он соответствует стоимости одной гигакалории тепловой энергии в случае, если потребители захотят построить собственную (альтернативную) котельную.
Кроме обеспечения бесперебойного процесса доставки тепла от производителя к потребителю, ЕТО будут отвечать за весь комплекс мероприятий по строительству, реконструкции, модернизации объектов теплоснабжения, а также за их подготовку к сезонной эксплуатации.
Однако обслуживание внутридомовых сетей, установка теплосчетчиков и подготовка теплоузла к отопительному сезону останутся в ведении управляющих компаний и ТСЖ.
Как измерить температуру батарей
Измерить температуру радиаторов можно следующим образом:
- Под кран для слива подставляют ёмкость, например, таз, кладут в него термометр.
- Вентиль открывают и заполняют объём водой.
- Ждут реакцию прибора.
Полученное значение температуры может быть отклонено от представленных в таблице выше на 1 градус вниз или 3 вверх. Например, если по документам в радиаторе 85 градусов, то допускается 84—88. При большем падении температуры необходимо написать соответствующий акт в управляющую компанию или поставщику услуг отопления. То же касается чрезмерно больших цифр.
Всего существует 5 способов проверки температуры:
- представленный выше;
- просто прикладывание термометра к трубам (к результату добавляют два градуса);
- использование инфракрасного пирометра: его направляют на обвязку и ждут результата, погрешность составляет около 0°C;
- спиртовой градусник обматывают теплостойким материалом, например, поролоном, и приклеивают скотчем к батарее, затем на протяжении дня каждый час снимают показания;
- используют электрический измеритель, фиксируя датчик на обвязке.
Вместе с температурой следует проверить давление системы, установив манометр. Если показатель превышает 2 атмосферы, нужно подать жалобу о завоздушивании в ЖЭК. Эту проблему также легко обнаружить при сливе воды.
Как отрегулировать и увеличить теплоотдачу
Для изменения температуры радиаторов отопления на них необходимо установить специальные регуляторы. Существует 4 разновидности подобных приборов: регуляторы с запорным механизмом, вентили с ручным управлением, терморегуляторы с автоматическими настройками, радиаторные термостаты.
Фото 2. Ручной терморегулятор для батареи отопления. Путем поворота ручки можно установить подходящую температуру.
Для того, чтобы повысить температуру радиатора, необходимо открыть регулятор и впустить большее количество теплоносителя в отопительный прибор. И, наоборот, чтобы понизить температуру, необходимо спустить лишний теплоноситель.
Факторы, влияющие на работу котла
Они таковы:
- Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
- Нормативный и действительный КПД.
- Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
- Технические кондиции котла.
- Качество газа.
Вопрос по конструкции.
У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.
У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол. И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.
П.2 факторы КПД.
В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:
- Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
- Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.
Методы повышение действительного КПД котла:
- Устранение сажи с трубопровода.
- Ликвидация накипи с водного контура.
- Ограничить тягу на дымоходе.
- Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
- Устранение копоти на отсеке сгорания.
- Установка коаксиального дымохода.
П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.
Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:
| Площадь (кВ.м.) | Мощность. | ||
| Минимум | Максимум | Минимум | Максимум |
| 60 | 200 | 25 | |
| 200 | 300 | 25 | 35 |
| 300 | 600 | 35 | 60 |
| 600 | 1200 | 60 | 100 |
Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.
Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.
Как определить подходящую температуру для работы котельной и передачи тепловой энергии
Для того чтобы от котлов была максимально эффективная отдача, нужна высокая температура. При использовании трубопроводов это тоже актуально, так как горячая жидкость для системы отопления переносит больше энергии. В связи с этим температуру воды на выходе из котла нужно приближать к самым высоким из допустимых пределов.
Незамерзающая жидкость для отопления
Зависимость эффективной работы котла отопления от температуры теплоносителя
В противном случае, котёл начнёт «плакать», то есть при горении конденсируется жидкость вместе с различными веществами дымовых газов, что ведёт к быстрому износу оборудования.
Как поступить при отсутствие отопления?
В том случае, если ГОСТ на отопления в квартире далек от своей нормы, необходимо определить причину холодных батарей. Для этого лучше вызывать представителей соответствующей службы, так как они могут попутно зафиксировать температуру в жилых помещениях.
Если проблема в некачественном обслуживании системы отопления дома работниками теплосети, то все тяготы по устранению неполадок лягут на организацию. При этом жильцам дома должны либо сделать перерасчет за отопление, если батареи греют недостаточно, либо зафиксировать период, когда они были полностью холодными и освободить от оплаты.
Таким образом, закон об отоплении многоквартирных домов (2017 г) гарантирует жильцам защиту при несоблюдении коммунальными службами своих обязанностей.
Зная, сколько градусов должно быть отопление в квартире, и в какие сроки производится включение системы, каждый ее владелец может самостоятельно определить, соответствуют ли показатели нормативам отопления в квартире и предпринять меры, если это не так.
Рекомендуем:
- Вертикальные радиаторы отопления для квартиры: какие еще бывают виды и типы батарей, их плюсы и минусы, а также технические качества
- Как правильно подключить батарею отопления в квартире
- Разводка труб отопления в квартире
- Строительные СНиПы и отопление угловых квартир (Украина и Россия)
Жильцы многоквартирных домов иногда сталкиваются с ситуацией, когда в квартире уже очень холодно, а температура батареи в квартире до нормы не то, что недотягивает – отопление вообще отключено. Если причина этого в поломках системы отопления в доме – они должны быть ликвидированы
А вот если виновником задержки является обслуживающее предприятие, важно представить доказательства того, что в квартире очень холодно
Из обслуживающей компании приглашают представителя и вместе с ним производят замер температур в каждой комнате, фиксируя результаты письменно. После получения результатов поставщик тепла должен срочно принять меры по включению отопления и пересчитать взимаемую плату за период перебоев. В случае отсутствия какой-либо реакции со стороны обслуживающей организации, через суд можно добиться компенсации за нарушение правил обслуживания населения коммунальными предприятиями.

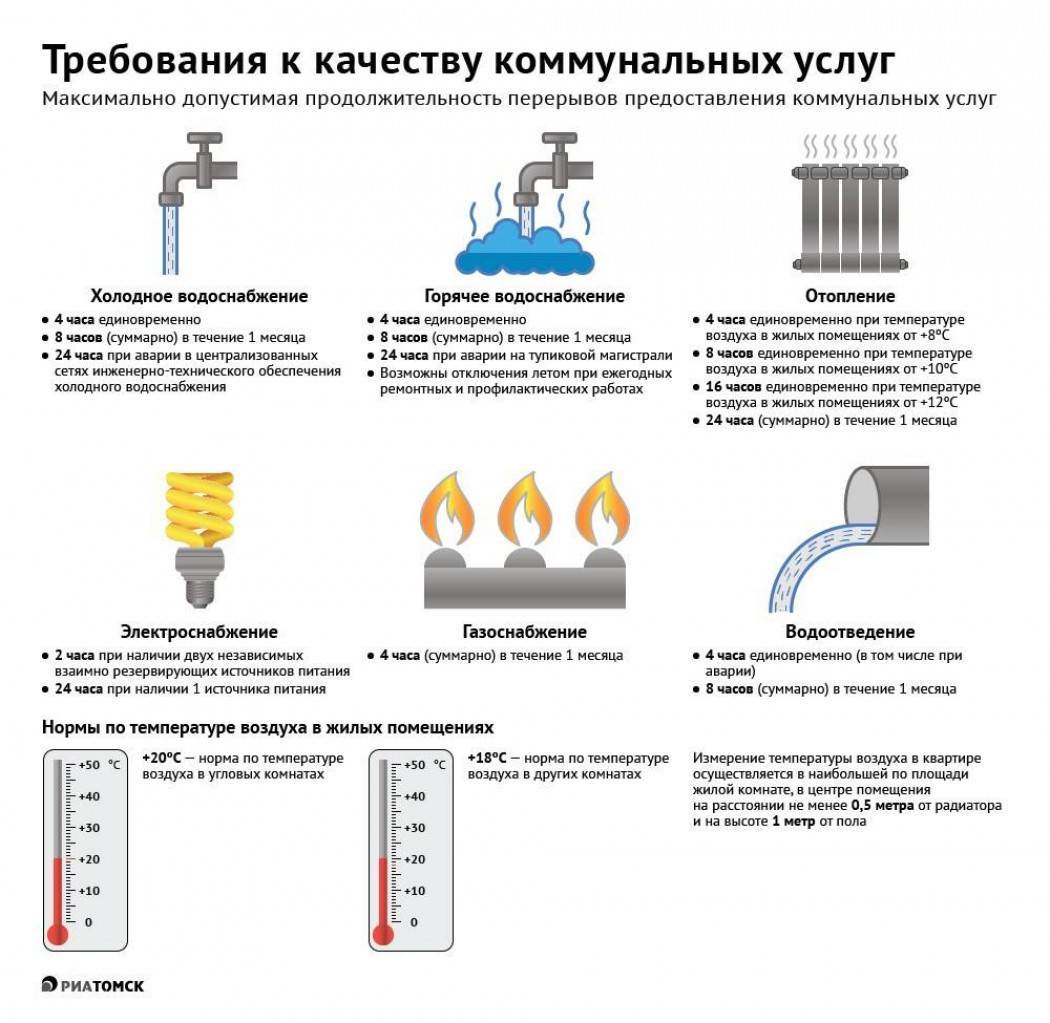

В зимнее время минимальное значение температуры воздуха в квартире составляет 18 ℃. При условии установленного опускания температуры ниже этой отметки, поставщик тепла должен снизить оплату на 0,15 % за каждый час периода нарушения.
Предлагаем ознакомиться Снятие обременения с квартиры через суд: алгоритм действий, необходимые документы и образец искового заявления
Нормы температуры воды в батареях отопления домов должны соответствовать СНиПу и соблюдаться неукоснительно в течение всего отопительного сезона.
Чтобы защитить себя от нарушений со стороны поставщиков тепла, потребителям стоит ознакомиться с нормативами, сроками и границами температур воды в батареях и воздуха в помещениях в течение отопительного сезона. Тогда в случае необходимости они могут проверить все значения простыми измерениями.
Воздействие температуры на характеристики теплоносителя
Кроме перечисленных выше факторов, температура воды в трубах теплоснабжения воздействует на ее характеристики. На этом базируется метод функционирования гравитационных систем отопления. При росте значения нагрева воды осуществляется ее расширение и появляется циркуляция.
Теплоносители для системы отопления
Но при использовании антифризов превышение нормальных показателей температура в батареях отопления может привести к другим результатам. Поэтому для теплоснабжения с теплоносителем, который отличается от воды, необходим сначала определить допустимые значения его нагрева. Это не касается температуры радиаторов центрального теплоснабжения в квартире, так как в таких устройствах не используются жидкости на базе антифризов.
Антифриз применяется тогда, если будет наблюдаться риск воздействия низкой температуры на батареи отопления. В отличие от воды он не переходит из жидкого состояния в кристаллообразное при значении 0 градусов. Но если работа теплоснабжения выходит за нормы таблицы температур для отопления в большую сторону – могут наблюдаться следующие явления:
- пенообразование. Это способствует росту объема теплоносителя и уровня давления. Обратного процесса при остывании антифриза не будет;
- появление известкового налета. В составе антифриза присутствуют минеральные компоненты. При нарушении нормы температуры отопления в квартире происходит их выпадение в осадок. Со временем это приводит к засору труб и радиаторов;
- увеличение показателя густоты. Могут происходить сбои в работе циркуляционного насоса, если его номинальная мощность не была предназначена на появление таких ситуаций.
Рекомендуем: Как сделать ремонт биметаллических радиаторов отопления своими руками?
Поэтому намного легче следить за температурой воды в системе теплоснабжения частного дома, чем контролировать уровень нагрева антифриза. Более того, вещества на базе этиленгликоля при испарении выделяют вредный для человека газ.
Сегодня их почти не используют в качестве теплоносителя в автономных системах теплообеспечения. Перед использованием антифриза в отоплении необходимо заменить все резиновые уплотнители на паранитовые. Это связано с высоким уровнем проницаемости этого вида теплоносителя.
Варианты нормализации температурного режима отопления
Минимальные показатели температуры воды в отопительной системе не считаются основной угрозой для ее работы. Это отражается на микроклимате в жилых комнатах, но не воздействует на работу теплоснабжения. При превышении нормы нагрева воды могут появиться аварийные ситуации.
Группа безопасности для автономного отопления
При создании схемы отопления нужно предусмотреть перечень мер, нацеленных на предотвращение критического увеличения температуры воды. В первую очередь, это приведет к увеличению давления и нагрузкам на внутреннюю часть труб и радиаторов. Если это случилось один раз и длилось недолгое время, то детали теплоснабжения не пострадают.
Но такие случаи появляются при постоянном влиянии конкретных факторов. Чаще всего это неправильная эксплуатация твердотопливного котла. Чтобы не появились поломки, необходимо модернизировать отопление таким образом:
- монтаж группы безопасности. Она состоит из воздухоотводчика, спускного клапана и манометра. Если температура воды дойдет до критического уровня – эти детали устранят избыток теплоносителя, тем самым, обеспечив нормальную циркуляцию жидкости для ее естественного охлаждения;
- смесительный узел. Он соединяет обратную и подающую трубу. Дополнительно монтируется двухходовой клапан с сервоприводом. Последний подсоединяется к датчику температуры. Если показатель уровня нагрева превышает норму – откроется клапан и возникнет смешение потоков горячей и остывшей воды;
- электронный блок управления отопления. Он распределяет температуру воды на разных участках системы. При нарушении теплового режима он подает соответствующий сигнал процессору котла для снижения мощности.
Эти меры позволят предотвратить неправильную работу отопления еще на начальном этапе появления проблемы. Труднее всего контролировать значение температуры воды в системах с твердотопливным котлом
Поэтому для них отдельное внимание необходимо уделить выбору показателей группы безопасности и смесительного узла
YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.
Температура теплоносителя в зависимости от наружной температуры
Для поддержания комфортной температуры в доме в отопительный период необходимо контролировать температуру теплоносителя в трубах тепловых сетей. Работниками системы центрального теплоснабжения жилых помещений разрабатывается специальный температурный график, который зависит от погодных показателей, климатических особенностей региона. Температурный график может отличаться в разных населенных пунктах, также он может меняться при модернизации сетей отопления. Экономным и практичным является второй вариант, при котором соблюдается режим температуры в помещении независимо от погоды. Подача достаточного тепла в многоквартирный дом будет стабильной, даже если отмечается резкий перепад температур на улице.
Воздействие температуры на характеристики теплоносителя
Кроме перечисленных выше факторов, температура воды в трубах теплоснабжения воздействует на ее характеристики. На этом базируется метод функционирования гравитационных систем отопления. При росте значения нагрева воды осуществляется ее расширение и появляется циркуляция.
Теплоносители для системы отопления
Но при использовании антифризов превышение нормальных показателей температура в батареях отопления может привести к другим результатам. Поэтому для теплоснабжения с теплоносителем, который отличается от воды, необходим сначала определить допустимые значения его нагрева. Это не касается температуры радиаторов центрального теплоснабжения в квартире, так как в таких устройствах не используются жидкости на базе антифризов.
Антифриз применяется тогда, если будет наблюдаться риск воздействия низкой температуры на батареи отопления. В отличие от воды он не переходит из жидкого состояния в кристаллообразное при значении 0 градусов. Но если работа теплоснабжения выходит за нормы таблицы температур для отопления в большую сторону – могут наблюдаться следующие явления:
- пенообразование. Это способствует росту объема теплоносителя и уровня давления. Обратного процесса при остывании антифриза не будет;
- появление известкового налета. В составе антифриза присутствуют минеральные компоненты. При нарушении нормы температуры отопления в квартире происходит их выпадение в осадок. Со временем это приводит к засору труб и радиаторов;
- увеличение показателя густоты. Могут происходить сбои в работе циркуляционного насоса, если его номинальная мощность не была предназначена на появление таких ситуаций.
Рекомендуем: Как выполнить ремонт чугунного радиатора отопления своими руками?
Поэтому намного легче следить за температурой воды в системе теплоснабжения частного дома, чем контролировать уровень нагрева антифриза. Более того, вещества на базе этиленгликоля при испарении выделяют вредный для человека газ.
Сегодня их почти не используют в качестве теплоносителя в автономных системах теплообеспечения. Перед использованием антифриза в отоплении необходимо заменить все резиновые уплотнители на паранитовые. Это связано с высоким уровнем проницаемости этого вида теплоносителя.
Варианты нормализации температурного режима отопления
Минимальные показатели температуры воды в отопительной системе не считаются основной угрозой для ее работы. Это отражается на микроклимате в жилых комнатах, но не воздействует на работу теплоснабжения. При превышении нормы нагрева воды могут появиться аварийные ситуации.
Группа безопасности для автономного отопления
При создании схемы отопления нужно предусмотреть перечень мер, нацеленных на предотвращение критического увеличения температуры воды. В первую очередь, это приведет к увеличению давления и нагрузкам на внутреннюю часть труб и радиаторов. Если это случилось один раз и длилось недолгое время, то детали теплоснабжения не пострадают.
Но такие случаи появляются при постоянном влиянии конкретных факторов. Чаще всего это неправильная эксплуатация твердотопливного котла. Чтобы не появились поломки, необходимо модернизировать отопление таким образом:
- монтаж группы безопасности. Она состоит из воздухоотводчика, спускного клапана и манометра. Если температура воды дойдет до критического уровня – эти детали устранят избыток теплоносителя, тем самым, обеспечив нормальную циркуляцию жидкости для ее естественного охлаждения;
- смесительный узел. Он соединяет обратную и подающую трубу. Дополнительно монтируется двухходовой клапан с сервоприводом. Последний подсоединяется к датчику температуры. Если показатель уровня нагрева превышает норму – откроется клапан и возникнет смешение потоков горячей и остывшей воды;
- электронный блок управления отопления. Он распределяет температуру воды на разных участках системы. При нарушении теплового режима он подает соответствующий сигнал процессору котла для снижения мощности.
Эти меры позволят предотвратить неправильную работу отопления еще на начальном этапе появления проблемы. Труднее всего контролировать значение температуры воды в системах с твердотопливным котлом
Поэтому для них отдельное внимание необходимо уделить выбору показателей группы безопасности и смесительного узла
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Температура

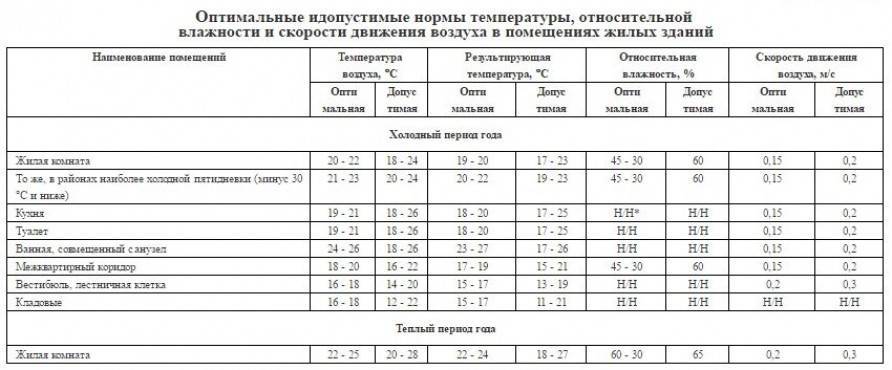

Температурный режим по СанПиН, установлен для каждой комнаты. В холодное время года, в жилой комнате, должна быть установлена стабильная оптимальная температура в пределах 20-22°С, допустимая — 18-24°С.
Для кухни и туалета — 19-21°С, ванной, совмещенной с санузлом — 24-26°С, в коридоре −18-20°С, вестибюле, кладовой — 16-18°С. Допустимый микроклимат для кухни и туалета — 18-26°С, ванной, совмещенной с санузлом — 18-26°С, коридора −16-22°С, кладовой — 12-22°С. В тёплое время в года оптимальная температура в квартире должна быть в диапазоне 22-25°С. Допустимые условия, в пределах 20-28°С.
При централизованном отоплении, самый простой способ проверить соблюдение теплосетью норм передачи тепла — замер в термо стакане температуры воды из-под крана.
Для полноценной проверки соответствия норм температурного режима в квартире, необходимо вызвать бригаду «Аварийно-диспетчерской» службы. По результатам проверки, составляется акт в двух экземплярах. Один экземпляр остается у владельца квартиры, второй — передается в обслуживающую организацию.
При несоблюдении стандартов, Управляющая организация, должна сделать перерасчет стоимости услуги за соответствующий период на 0,15%.
При установке температуры в квартире необходимо учитывать ее месторасположение. Квартира, размещенная на северной стороне, требует максимально теплых условий, а для детской, еще на несколько градусов выше сверх этого. Комната на южной стороне, без отсутствия корректировки температуры, будет требовать частого проветривания.
Норма температуры батарей
К факторам, влияющим на обогрев помещения, относится теплопроводность, иные технические характеристики, а также порядок монтажа батарей. Поэтому соблюдение правил их установки и использования позволит обеспечить условия для того, чтобы температура радиаторов отопления в квартире и в доме соответствовала установленным нормам.
Кроме того, стоит внимательно отнестись к определению количества секций батареи в зависимости от площади помещения. Например, прибор, теплоноситель в котором прогрет до идентичной температуры, будет по-разному влиять на поток тепла при 5 и 7 секциях на нем.
Минимальное значение
В целях обеспечения норм отопления воздуха в жилых помещениях должны соблюдаться определенные температурные режимы радиаторов. Однако на законодательном уровне минимально допустимый показатель температуры самой батареи не установлен.
Если же батареи не обеспечивают должный уровень обогрева, стоит начинать поиск причины
Прежде чем проверять, какова температура труб, следует обратить внимание на особенности размещения прибора и наличие свободного доступа к батарее
Вполне возможно, дело заключается только в том, что радиатор закрыт мебелью, препятствующей циркуляции нагретого воздуха, либо огорожен специальной защитной панелью.
Максимальное значение
В свою очередь, тому, какой в действительности должна быть верхняя норма зимой, уделено больше внимания. Так, допустимый максимум температурной нормы радиатора в жилом помещении равен 95 °С, если жилье оборудовано двухтрубной системой отопления.
Следует заметить, что в качестве оптимальной рекомендации приводится цифра 85-90°С. Она определена для практических целей. Такая максимальная температура воды в системе отопления многоквартирного дома связана с кипением воды при 100°С. При превышении этой цифры радиатор быстрее выходит из строя.
Путь гигакалории
Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.
Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.
Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.
Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.
Температурный график работы источников и тепловых сетей
Температурный график определяет режим работы тепловых сетей, обеспечивая центральное регулирование отпуска тепла. По данным температурного графика определяется температура подающей и обратной воды в тепловых сетях, а также в абонентском вводе в зависимости от температуры наружного воздуха.
Применяемый в г. Москве график 150/70°С (см. графы 2 и 3 таблицы) позволят передавать тепло от источника тепла с меньшими расходами теплоносителя, однако в домовые системы отопления нельзя подавать теплоноситель с температурой выше 105°С. Поэтому производится по сниженным графикам.
Для домовых систем отопления потребителей применяется График качественного регулирования температуры воды в системах отопления при различных расчетных и текущих температурах наружного воздуха при расчетных перепадах температура воды в системе отопления 95-70 и 105-70°С (см. графы 5 и 6 таблицы).
Для сетей, работающих по температурным графикам 95-70°С и 105-70°С (графы 5 и 6 таблицы) температура воды в обратном трубопроводе систем отопления определяется по графе 7 таблицы.
Для потребителей, подключенных по независимой схеме присоединения температура воды в прямом трубопроводе определяется по графе 4 таблицы, а в обратном трубопроводе по графе 8 таблицы.
Температурный график регулирования тепловой нагрузки разрабатывается из условий суточной подачи тепловой энергии на отопление, обеспечивающей потребность зданий в тепловой энергии в зависимости от температуры наружного воздуха, чтобы обеспечить температуру в помещениях постоянной на уровне не менее 18 градусов, а также покрытие тепловой нагрузки горячего водоснабжения с обеспечением температуры ГВС в местах водоразбора не ниже + 60°С, в соответствии с требованиями СанПин 2.1.4.2496-09 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения».Температурный график регулирования тепловой нагрузки утверждается теплоснабжающей организацией.
| Т наружного воздуха | Т1 | Т’3 | Т3 | Т4 | T’4 | ||
| 150-70 с надбавкой | 150-70 со срезкой на 130 | 120-70 | 105-70 | 95-70 | после системы отопления | ||
| после отопительного бойлера | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 10 | 80 | 70 | 43 | 38 | 37 | 33 | 34 |
| 9 | 80 | 71 | 45 | 41 | 39 | 34 | 35 |
| 8 | 80 | 74 | 47 | 43 | 41 | 35 | 36 |
| 7 | 80 | 75 | 49 | 45 | 42 | 36 | 37 |
| 6 | 80 | 77 | 51 | 47 | 44 | 38 | 39 |
| 5 | 80 | 78 | 53 | 49 | 46 | 39 | 40 |
| 4 | 80 | 79 | 56 | 51 | 48 | 40 | 42 |
| 3 | 80 | 81 | 58 | 53 | 49 | 41 | 43 |
| 2 | 81 | 82 | 60 | 55 | 52 | 42 | 44 |
| 1 | 83 | 84 | 62 | 57 | 53 | 43 | 45 |
| 85 | 85 | 64 | 59 | 55 | 45 | 47 | |
| -1 | 88 | 86 | 67 | 61 | 57 | 46 | 48 |
| -2 | 91 | 88 | 69 | 63 | 58 | 47 | 49 |
| -3 | 93 | 89 | 71 | 65 | 60 | 48 | 50 |
| -4 | 96 | 90 | 73 | 66 | 62 | 49 | 52 |
| -5 | 98 | 92 | 75 | 68 | 64 | 50 | 54 |
| -6 | 101 | 93 | 78 | 70 | 65 | 51 | 54 |
| -7 | 103 | 95 | 80 | 72 | 67 | 52 | 56 |
| -8 | 106 | 96 | 82 | 74 | 68 | 53 | 57 |
| -9 | 108 | 97 | 84 | 76 | 70 | 54 | 58 |
| -10 | 110 | 99 | 87 | 77 | 71 | 55 | 59 |
| -11 | 113 | 100 | 89 | 79 | 73 | 56 | 60 |
| -12 | 116 | 102 | 91 | 81 | 74 | 57 | 61 |
| -13 | 118 | 103 | 93 | 83 | 76 | 58 | 62 |
| -14 | 121 | 105 | 96 | 84 | 78 | 59 | 63 |
| -15 | 123 | 107 | 98 | 86 | 79 | 60 | 64 |
| -16 | 126 | 108 | 100 | 88 | 81 | 61 | 65 |
| -17 | 128 | 112 | 102 | 90 | 82 | 62 | 67 |
| -18 | 130 | 114 | 104 | 91 | 84 | 63 | 69 |
| -19 | 132 | 116 | 107 | 93 | 85 | 64 | 70 |
| -20 | 135 | 118 | 109 | 95 | 87 | 65 | 70 |
| -21 | 137 | 121 | 111 | 96 | 88 | 66 | 72 |
| -22 | 140 | 123 | 113 | 98 | 90 | 67 | 73 |
| -23 | 142 | 125 | 115 | 100 | 91 | 68 | 74 |
| -24 | 144 | 128 | 117 | 102 | 93 | 69 | 74 |
| -25 | 146 | 130 | 119 | 103 | 94 | 69 | 75 |
| -26 | 148 | 130 | 120 | 105 | 95 | 70 | 76 |
| -28 | 150 | 130 | 120 | 105 | 95 | 70 | 76 |
Обозначения
Т 1 (п. 2, 3) – температура воды в магистральной тепловой сети от источника до ЦТП
Т 3 (п. 5, 6) – температура воды в разводящих сетях отопления к потребителю после ЦТП
Т ‘ 3 (п. 4) – температура воды в разводящих сетях отопления к потребителю при независимой схеме присоединения с элеватором у потребителей
Т 4 (п. 7) – температура воды в обратном трубопроводе сети отопления от потребителя для сетей, работающих по температурным графикам п. 5, 6 Т’ 4 (п 8) – температура воды после отопительного подогревателя в ЦТП при независимой схеме присоединения
Примечание:
1. Все графики работы источников и местных систем могут быть другими и определяются по решению проектной и энергоснеабжающей организации. Схема присоединения системы отопления выбирается при проектировании в соответствии с требованиями правилам.
