Кирпичные печи для дома чертежи с порядовками

Пошаговая инструкция по кладке печи

При возведении проверяют горизонтальность рядов, вертикальность стенок и прямые углы. Кладут кирпичи с перевязкой швов.

Порядок сооружения:

• подготовка чертежей для кладки печи своими руками;
• нанесение разметки, устройство основания;

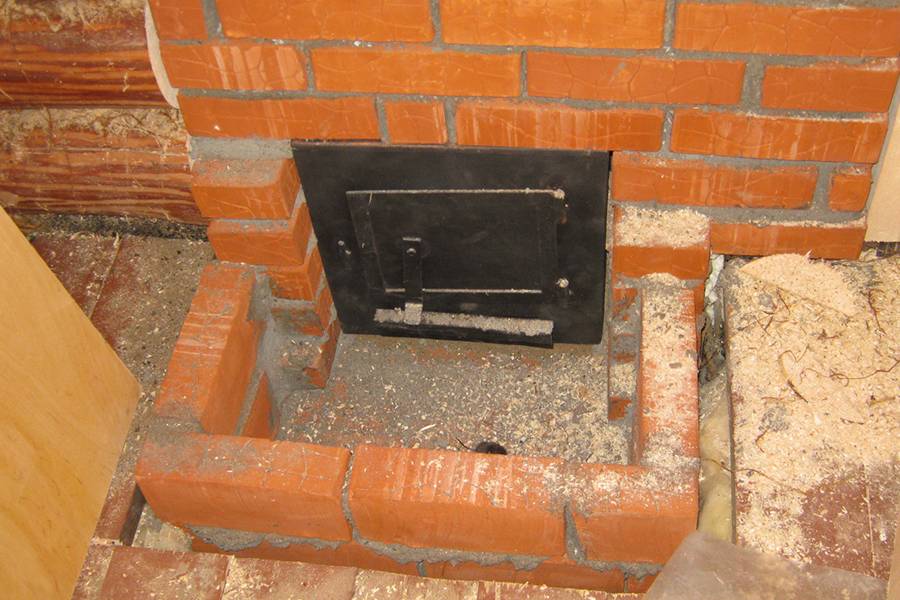

• приготовление раствора и выкладывание поддувала, топки;
• кладка тела печки с каналами, установка водяного бака;
• устройство канала для отвода дыма.

Разметка и устройство фундамента

Для кирпичной печи обязательно заливают фундамент

Для кирпичных очагов основание строят обязательно, т. к. сооружение отличается большим весом, а грунт или пол в доме не рассчитан на такую массу.

Правила строительства:

• фундамент заглубляют в землю не меньше, чем на полметра, чтобы печь не проседала, не кренилась от почвенной влаги при промерзании;
• габарит основания выбирают так, чтобы края выступали за пределы печи на 10 см с каждого бока;
• фундамент печи не связывают с основанием дома, между ними оставляют промежуток 5 – 6 см, который засыпают песком.

Материалом служит бетон, кирпич, бутобетон. Поверхность покрывают тремя слоями рубероида на битумной мастике или расплавленной смоле.

Возведение тела печи

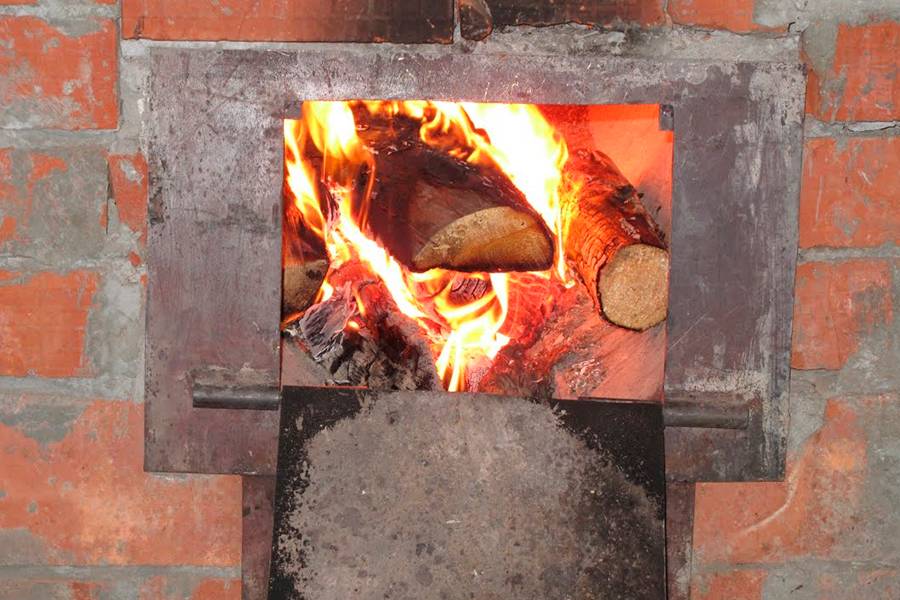

Чтобы избежать выпадение углей, колосники устанавливают ниже дверцы

Размеры камеры сгорания выбирают по кубатуре загрузки дров. Внизу, на границе с поддувалом ставят колосники, их располагают ниже дверцы, чтобы в момент открывания не выпадали угли. Между железом и кладкой оставляют зазор 5 мм для компенсации расширения.

Ряды выполняют по схеме порядовки, чтобы получит каналы, проходимые для продуктов сгорания топлива. Кирпичи в размер отбивают с помощью кирки, молоток располагают в направлении от себя, элементы устанавливают на грань.

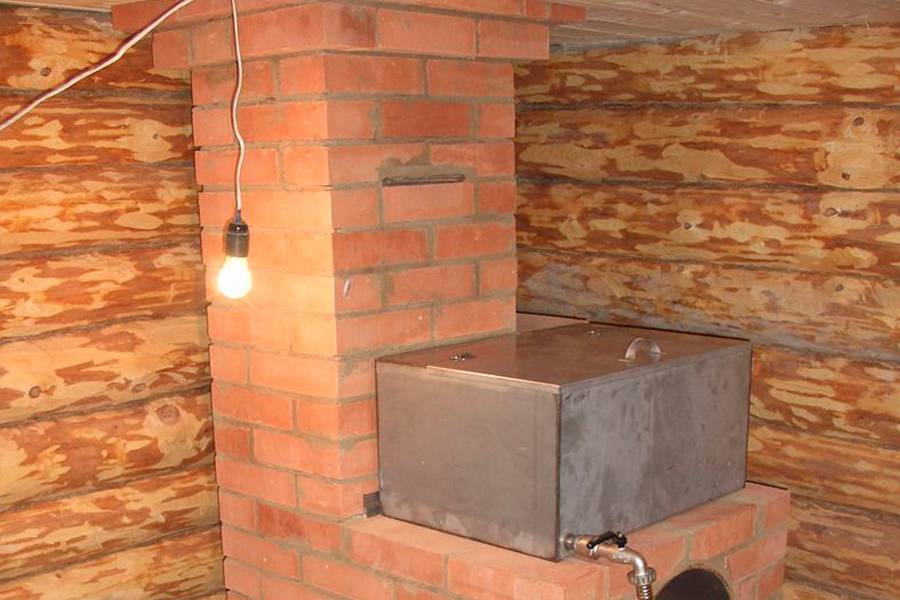

Котел для воды ставят, учитывая инструкции изготовителя. Внутренний котел окружают двумя слоями кадки, чтобы увеличить степень и скорость нагрева.

Строительство дымохода

Дымоход — это инженерная система в форме отвесной трубы для отведения дыма и создания тяги. Его монтируют так, чтобы тело не соприкасалось с элементами конструкции кровли.

Есть виды каналов:

• насадные, когда труба является продолжением печи и ставится над корпусом;
• коренные, если дымовой коллектор ставят на собственном основании, к нему от печки идут рукава;
• стеновые, которые находятся в капитальных вертикальных ограждениях дома.

Как сложить печку самостоятельно

При самостоятельной кладке важно полностью придерживаться выбранной схемы-порядовки конструкции. При этом кирпич укладывается в шахматном порядке, чтобы каждый элемент опирался на 2 нижних

Предварительно необходимо запастись нужным количеством половинок и четвертинок кирпича.

Рекомендуется каждый ряд сначала выкладывать насухо, чтобы запомнить место каждого кирпича в кладке. Толщина швов выдерживается в пределах 3-5 см. Лишний раствор необходимо своевременно удалять, не дожидаясь, пока он затвердеет. Оштукатуривание дымохода не допускается, так как нарушится теплоотдача.

Строение отопительно-варочного агрегата должно соответствовать всем требованиям чертежа — только тогда выполненное своими руками изделие будет служить долго.

Особенности конструкции

Кирпичная печь представляет собой сооружение из нескольких элементов:

Топка

Это основной узел печи, выполненный в виде камеры для сжигания топлива;

Дымоход

Это труба для удаления газов и частиц, образующихся в процессе горения;

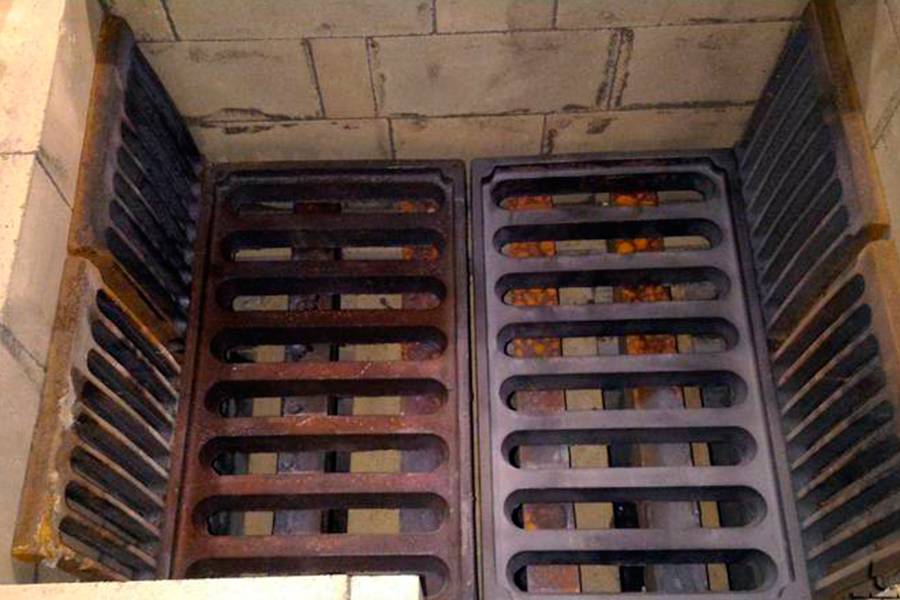

Колосник

Это чугунная или кирпичная площадка, на которую укладывают топливо;

Зольник

Камера, расположенная под топкой и соединенная с ней узкими щелями для поступления золы от сгоревшего топлива.

Перечислены только обязательные элементы.

Однако, большинство печей оснащают дополнительными узлами:

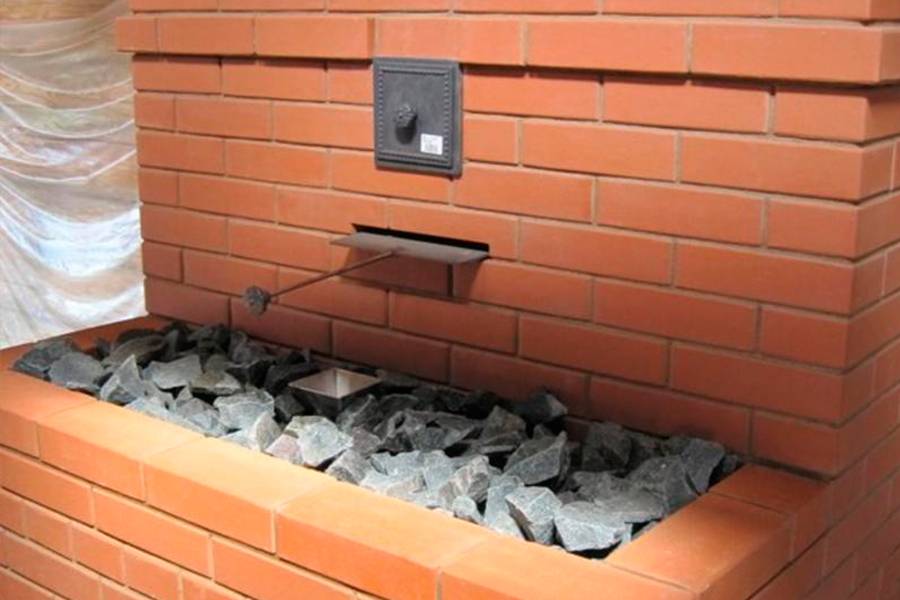

Каменка

Это собранная в непосредственной близости от топки груда камней, используемая для создания необходимого микроклимата в парной;

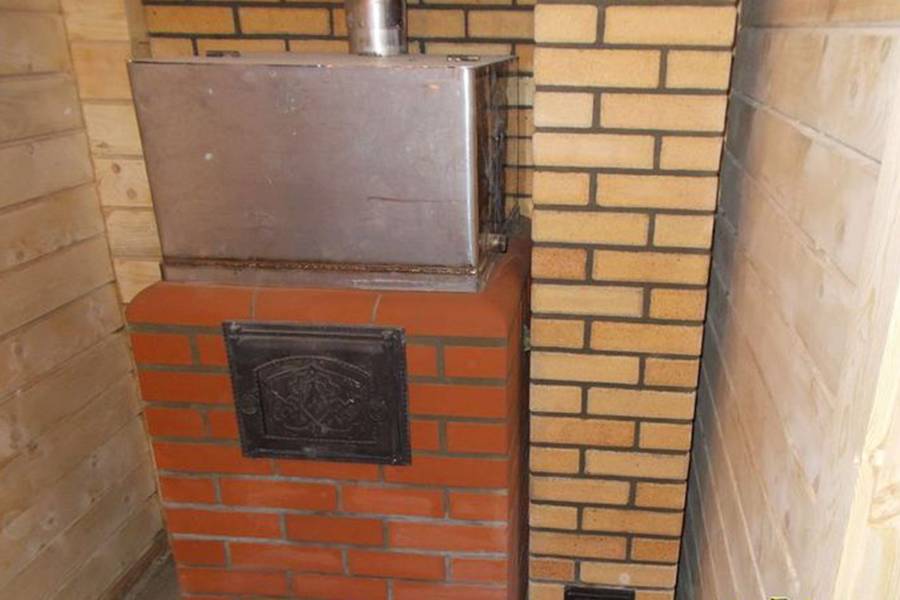

Бак с водой

Этот элемент встречается у большинства печей, так как позволяет решить проблему с подачей горячей воды в ходе нагрева помещения.

Это довольно общее строение, на практике встречаются довольно сложные сооружения. Кроме этого, существуют специальные правила и требования, которые обеспечивают эффективность, безопасность и долговечность сооружения.

Однако, при желании кирпичную печь для бани можно построить самостоятельно. Для сборки печи используются специальные схемы-порядовки, в которых подробно описан процесс укладки каждого ряда. Сверяясь с такой схемой, несложно построить печь своими руками, даже без опыта.

Характеристики отопительных печей

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Виды русских печей

Приняв решение о возведении русской мини печи на приусадебном участке, его владелец должен определить, для решения каких задач будет её использовать. От этого зависит набор функций кирпичной печи, особенности её конструкции и технологии кладки.

Наибольшим спросом пользуются устройства, имеющие:

• варочную плиту;
• мангал;
• барбекю;

• место, предусмотренное для установки казана;
• коптильню.

Печь с варочной плитой

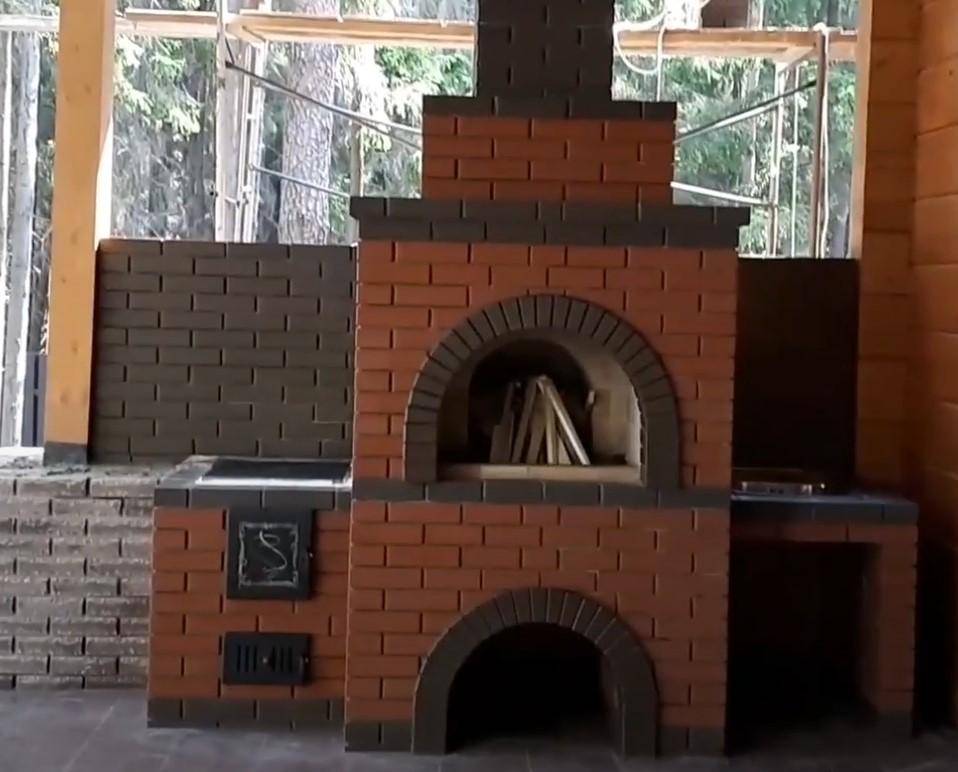

Русская печь со встроенным мангалом

Печь с казаном

Русская печь с тандыром, барбекю и коптильней

Как правило, модели русских печей с лежанками для улицы не рассматриваются.

Кроме этого, вам потребуется определиться с целым рядом иных критериев, согласно которым классифицируются русские печи.

По габаритам

Выделяют три группы:

1. большие, с размерами более 1500х2300;
2. малые – 1500х1750, наиболее часто реализуемые на участках и в дачных домиках;
3. нестандартные – как правило, обустраиваются в банях.

Этот пункт прямо влияет на стоимость и сроки завершения кладки, ассортимент и количество требуемых материалов.

По внутреннему устройству

По данному показателю печи относят к группе традиционных или современных моделей. Первые имеют полое подпечье для хранения топлива и утвари. Их нижняя часть не прогревается. Поскольку данная функция относится к отоплению, то для уличной печи она не рассматривается. По сравнению с современными проектами, классический вариант технически проще выкладывать.

Сроки выполнения работ по возведению классического варианта обычно значительно ниже.

По положению

Здесь речь может идти о печах отдельно стоящих на открытом воздухе, установленных в беседках или комплексных барбекю-решениях.

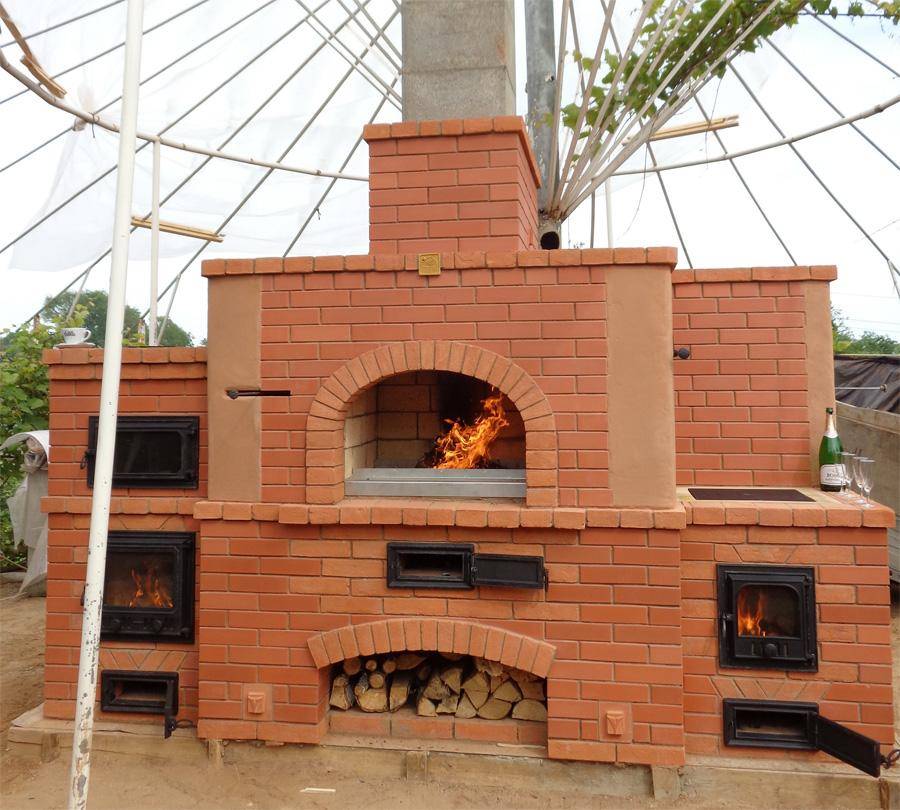

Дачная мини-печь

По внешнему виду

Классические решения представляют собой прямоугольную конструкцию. В качестве отделки используется побелка или штукатурка.

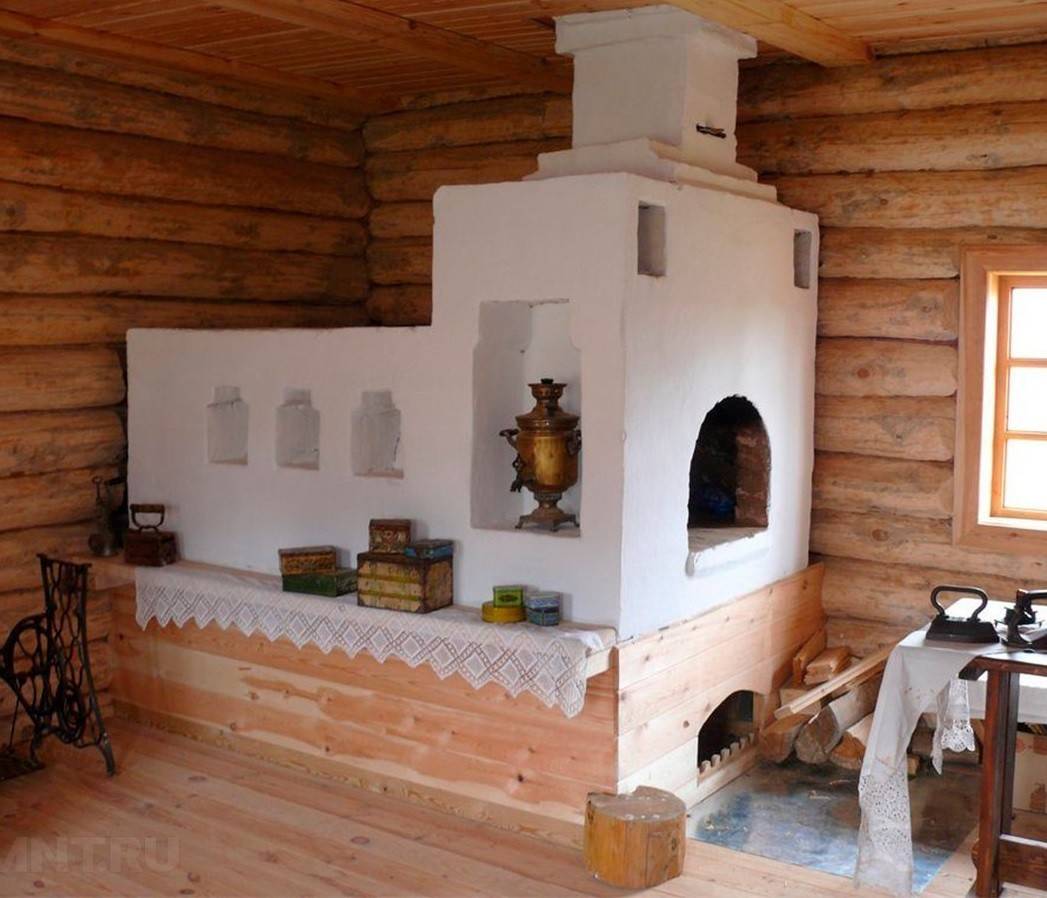

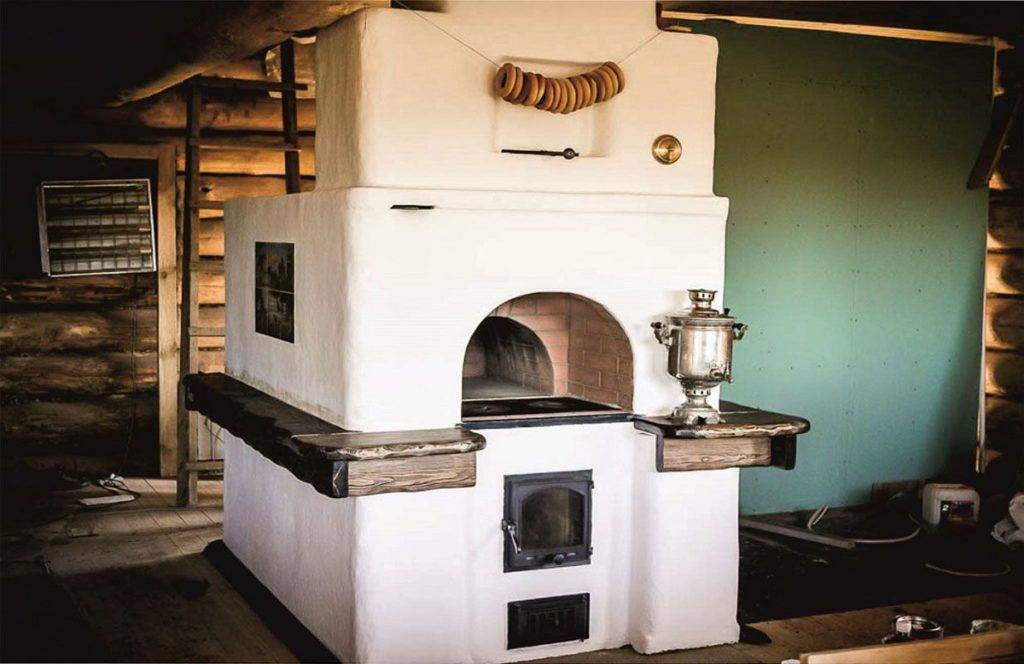

Классическая русская печь

Русская печь может встраиваться в отопительно-варочный многофункциональный комплекс, рассчитанный на решение расширенного круга задач по приготовлению пищи.

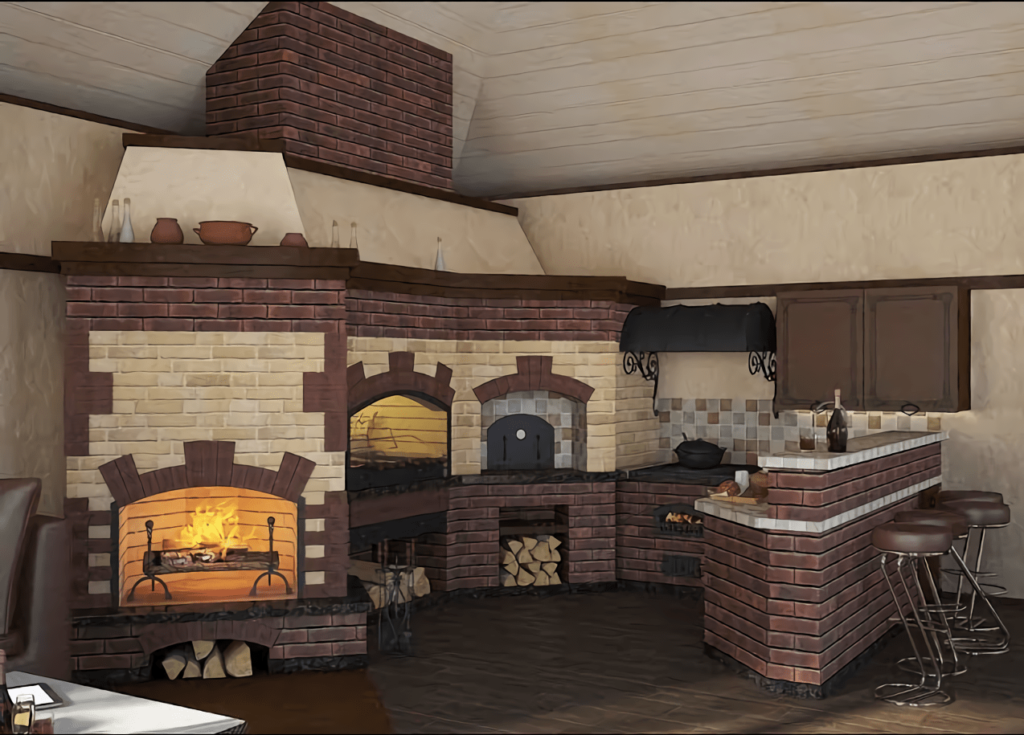

Печной комплекс с русской печью, камином, мангалом и казаном

По способу топки

По этому параметру русские печи делят на три группы. Это конструкции, рассчитанные на топку:

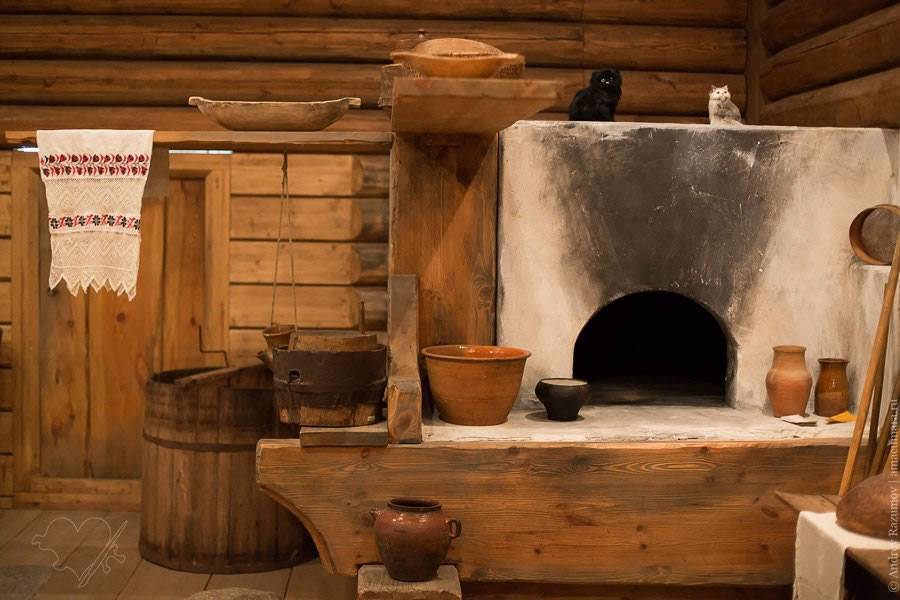

По-чёрному. Они имеют простейшие конструкции. Могут выкладываться из самостоятельно отформованных глиняных кирпичей. У них отсутствует дымоходная труба. Дым выходит из печи при топке сквозь специально обустроенные в стенах волоковые окна. В настоящее время почти не применяются.

• По-серому. Они уже комплектуются прямоходной трубой. Однако такое решение большую часть тепловой энергии отправляет «в трубу» в прямом смысле слова. Высока вероятность искрообразования, что повышает вероятность возникновения возгорания. Поэтому данное решение также практически не используется.
• По-белому. Этот вариант самый безопасный и удобный. Но для возведения такой печи требуется качественный кирпич и кладочный раствор. Печи отличаются неплохим КПД, приемлемым расходом топлива, безопасны в эксплуатации.

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того, кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Дымовые газы в печи перемещаются не по прямой

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более  по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Вывод

Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.

Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.

Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.
