Какой колосник для печи выбрать и как его установить своими руками

Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

метал, из которого будет выполнена решетка,
прутья из стали для создания перегородок;
линейка, инструмент для нанесения отметок;
болгарка чтобы разрезать материал;
сварка.

Материалы и конфигурации колосниковых решеток

Для изготовления колосников для печи или котла используют чугун или жаропрочную сталь. Первый вариант предпочтительней и используется чаще всего, так как чугун служит практически вечно. Сталь, даже прочная, со временем может прогореть, особенно если топить углем. Как известно, температура сгорания угля самая высокая среди всех видов твердого топлива.

Решетка может иметь форму:

плоской пластины;
соединённых между собой круглых или профильных балок;
металлической корзины.

Кроме этого, колосниковые решетки могут быть монолитными и наборными. Монолитные – это цельное изделие определённого размера. Иногда стандартные габариты не подходят и тогда используют наборные колосники для камина или печи, в которых главное подобрать длину элементов.

В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Решетка может быть движимой. Такие изделия состоят из нескольких частей, которые приводятся в движение вручную, специальным рычагом. Есть два варианта движений: поступательные и вращательные. Благодаря движимым колосникам можно подать воздух в залежавшиеся слои топлива, что позволяет полностью выжечь его. Это на несколько процентов повышает КПД обогревательного оборудования.

Как сделать колосники своими руками

Купив толстую чугунную решетку, вы можете быть уверены, что она прослужит вам столько же, сколько и печь. Но иногда случается и так, что стандартные размеры колосниковой решетки не подходят. И тогда ее нужно изготовить самостоятельно. В домашних условиях работать с чугуном невозможно, поэтому в качестве материала можно использовать только сталь. Лучше, конечно, если она будет жаропрочной, но не обязательно. Используя обычное железо нужно позаботиться, чтобы решетка была достаточно толстой.

В качестве исходного материала можно использовать:

арматуру;
уголок;
толстостенные трубы малого диаметра;
стальные полосы.

Прежде чем сделать колосники своими руками нужно снять размеры. После этого изготавливается рамка, на которую потом будут приварены параллельно идущие элементы. Главное, правильно подобрать расстояние между ними. С одной стороны, зола не должна забивать колосник, а воздух мог поступать в достаточном количестве. С другой стороны, угольки должны оставаться в топке до полного выгорания. Щели занимают не более 40% от всей площади решетки.

В частных домах часто устанавливают печи, котлы и камины, которые, несмотря на свое различие, имеют одну общую деталь – колосниковую решетку. Она может отличаться по своей форме, размеру и материалу, но предназначение ее во всех конструкциях остается неизменной.

Работоспособность печей, каминов и котлов, а также их эффективность во многом зависит от того, правильно ли изготовлен элемент, насколько точно он уложен в топочном отделении, а также от материала, из которого он сделан.

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун

Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше

Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Пошаговая инструкция по изготовлению колосника

Перед тем, как сделать колосники своими руками, необходимо уточнить исходные данные. Подрамник проёма топки сделан из уголка 50×50 мм с внутренним периметром 265×335 мм. Следовательно, рама колосника должна быть сделана размером 260×330 мм по внешнему периметру. Имея подготовленный инструмент и материалы, проводятся следующие работы:

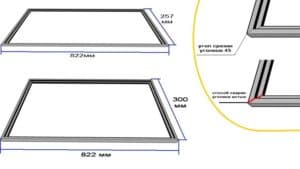

Угловой машинкой отрезают уголок длиной 1180 мм.
Сторону уголка 40×40 мм последовательно размечают карандашом на отрезки: 260, 330, 260 и 330 мм.
В местах разметки проводят перпендикулярные линии. От верхней точки откладывают по 20 мм в обе стороны. Боковые стороны равностороннего треугольника будут линиями разрезов.
Угловой машинкой вырезают треугольные фрагменты уголка.
Поочерёдно зажимая стальную заготовку в тисках, молотком сгибают её в раму.
Стороны сгибов соединяют сваркой. Прямые углы рамы проверяют угольником.
Оставшийся отрезок уголка делят угловой машинкой на 5 отрезков, длиной 322 мм каждый.
Уголки вваривают в рамку перьями наружу с зазорами между ними 10 мм.
Шлифмашинкой убирают все заусенцы и наплывы металла после сварки.
Отрезок полосы приваривают к одной из сторон рамы, предварительно сделав дрелью в нём отверстие ø 6 мм. Это делается для того, чтобы при чистке колосниковой решётки можно было легко извлечь ее из подрамника.
Готовый колосник опускают в подрамник.

Необходимо соблюдать правила техники безопасности во время проведения работ по сборке колосниковой решётки. Мастер должен иметь специальную одежду и обувь, особенно это касается сварочных работ.

Предлагаемый способ изготовления не каждому под силу. Нужно обладать навыками обращения со сварочным оборудованием и электроинструментом. В крайнем случае, колосник такой конструкции можно заказать в любой слесарной мастерской. Это не будет стоить дорого, и заказ выполнят быстро.

Можно пойти другим путём. Вместо уголков в раму помещают чугунные колосники длиной 330 мм. Для этого под балочные элементы в вертикальном пере уголка рамы делают соответствующие пазы. Несмотря на то, что колосник может первоначально показаться сложным к выполнению, сделать его своими руками не составит особого труда.

Конструкции современных печей постоянно совершенствуются и видоизменяются, одни элементы заменяются другими. Но есть функциональные детали, без которых по-прежнему обойтись невозможно. Среди них – колосниковая решетка. Это элемент топки, служащий для поддержания дров, угля, топливных брикетов. Через отверстия в нем зола ссыпается вниз, и таким образом освобождается место для новой порции топлива. Колосники для печей бывают различных конструкций, их изготавливают из разных материалов. Как же правильно их выбирать и устанавливать?

Размеры и виды колосниковых решеток для печей, советы по выбору

Конструкции современных печей разительно отличаются от своих предшественников. Использование новых материалов, принципиально новых элементов существенно повысили показатели эффективности работы отопительных приборов. Но есть один элемент, который остался практически без изменений – колосниковая решетка печи.

Эта часть конструкции является разделителем между камерой сгорания и зольниками. Основное предназначение колосников это:

Поддержание процесса горения твердого топлива путем движения воздушных масс методом естественной конвекции, поступающие через зольник.
Удаление из топки зольных элементов, которые могут препятствовать проникновению воздуха. Они попадают в поддувало через специальные отверстия, которые могут быть различной формы.

Именно конструкция определяет эффективность применения решетки в тех или иных отопительных котлах.

Конструкционные особенности

Внешне колосниковая решетка представляет собой решетку с раздельными элементами, которые выполняют роль поддержания топлива в топке. В зависимости от типа конструкции она может быть следующих типов:

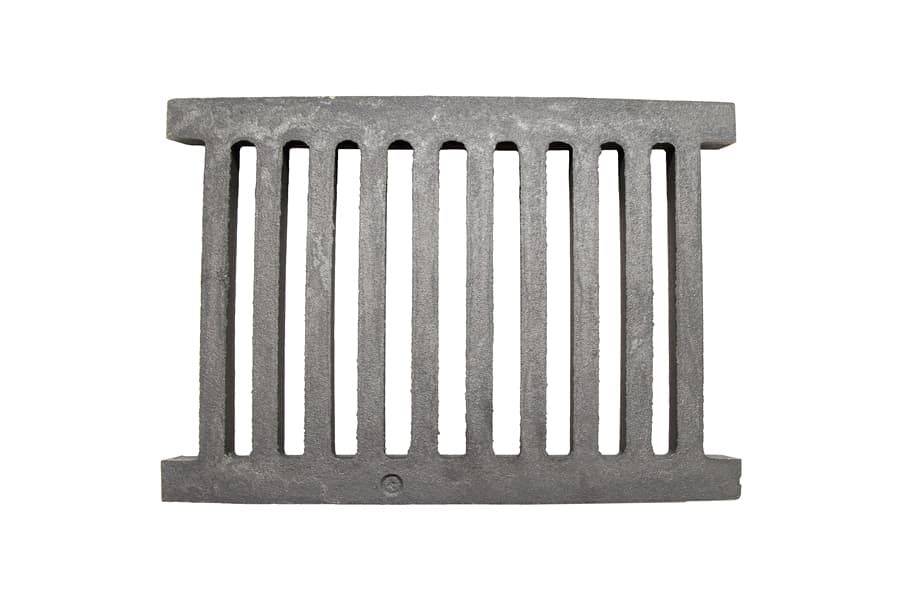

Плиточная плоская

Самый распространенный тип колосников. Он применяется в печах, каминах и котлах. Его особенностью являются определенные габаритные размеры. Поэтому при самостоятельной кладке печи необходимо учитывать этот фактор.

Для установки в отопительный прибор должна быть предусмотрена монтажная площадка. Решетка должна свободно выниматься, а минимальный зазор между ее краями и кирпичной кладкой должен быть не менее 50 мм, так как в большинстве случаев колосник изготавливается из чугуна, то при расширении он может частично повредить топку и зольник.

Балочная

Данная конструкция колосников относится к наборному типу. Их количество напрямую зависит от размеров топки. Это оптимальный вариант для обустройства нестандартной самодельной печи. Но нужно учитывать стандартные длины колосника.

Корзинные

Колосниковые конструкции данной группы могут использоваться в открытых топках. В настоящее время их установка не практикуется, так как отопительное оборудование такого типа неактуально.

Подвижная решетка

В основе работы данной конструкции лежит ограничение размеров зазора между колосниками путем сдвига подвижной части в горизонтальной плоскости. Такое решение очень удобно для обеспечения автоматической работы печей долгого горения.

Типы топлива и размеры

Колосники разделяются на виды, в зависимости от типа применяемого топлива.

Для дров необходимо использовать колосники таких размеров – 330*252, 300*252, 250*252, 250*180, 140*180, 120*140.
Для угля – 350*205, 300*205.

Если же необходим монтаж балочных моделей, то нужно учитывать, что их длина составляет 250, 330 и 470 мм.

В подавляющем большинстве случаев колосники изготавливают из чугуна марки СЧ 15 (20). Выбор этого материала обусловлен хорошими показателями жаростойкости. Реже применяют сталь, так как со временем она может потерять форму из-за перепада температур и сильного термического воздействия.

Советы по выбору

В силу своих эксплуатационных особенностей, при выборе колосников следует обращать на такие важные моменты:

Толщина изделия. Колосник должен выдерживать максимальный вес топлива, который полностью располагается на его поверхности.
Щели для золы. В идеале они занимают около 40% от общей площади конструкции. Этот факт следует учитывать и при установке колосниковой группы из балочных элементов.

Руководствуясь данными советами в большинстве случаев можно выбрать оптимальную модель колосниковой решетки, которая станет составным элементом единой конструкции печи.

“>

Что влияет на эффективность отопительного прибора?

То, насколько эффективно в печи сгорает топливо, зависит, прежде всего, от высоты его (топлива) слоя, а также объема воздуха, который поступает в топочное отделение. Когда горение завершается, остатки топлива попадают в зольную камеру посредством щелей в колоснике. На самой решетке при этом остается, как его называют, шлаковый слой, служащий впоследствии своего рода защитой металла от перегревания и влияющий на равномерность распределения воздушных масс, поступающих снизу.

Для стабильности сжигания подачу воздуха необходимо регулировать. Объясняется это тем, что высота слоя топлива, оседающего на решетке, в процессе сжигания уменьшается, следовательно, постепенно ухудшается и сопротивление воздушному потоку. Поначалу данное сопротивление считается расчетным, так как в топке располагается расчетный объем топливных элементов. Но со временем участки слоя проваливаются, на нем образуются своего рода «кратеры», само же топливо расслаивается, из-за чего объем поступающего воздуха становится слишком большим. Но параллельно шлаковый слой на чугунных колосниках для печи наращивается, поэтому повышается и сопротивление. Словом, в результате процесс сжигания происходит благоприятно, ведь количество кислорода уменьшается.

Виды колосников: материалы и наиболее распространенные конструкции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Цельные и наборные колосники

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Детали наборных конструкций

Разновидности конструкций

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

колосники для печи

Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

Один из вариантов конструкции подвижной колосниковой решетки Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

Схема колосниковой решетки типа КРОК Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

5 Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз

5.1 Плиточная решётка

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера.

Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

5.2 Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

5.3 Подробности приготовления кладочного раствора

обычно для выполнения работ используется полнотелый кирпич марки М150 и более. В этом случае применяют глинопесчаный раствор, в котором пропорция глины и песка ориентировочно составляет один к двум. Такой раствор обычно используют и для декорирования очага керамической плиткой.
кладка тугоплавкого кирпича осуществляется на растворе из тугоплавкой глины с добавлением песка.
применение шамотного кирпича осуществляется на растворе из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в пропорции один к трем — четырем.
дымовые трубы в области чердака выполняются на цементно-песчаном растворе.

5.4 Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

метал, из которого будет выполнена решетка,
прутья из стали для создания перегородок;
линейка, инструмент для нанесения отметок;
болгарка чтобы разрезать материал;
сварка.

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Когда необходимое количество материала будет заготовлено, можно приступить к свариванию решетки с помощью прутьев.

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

Если установка выполняется для кирпичной конструкции, в кирпичах понадобится сделать небольшой зарез. Для этого к габаритным размерам колосника нужно прибавить 1 сантиметр. Таким образом, конструкция при расширении не будет деформироваться и упираться с большой силой в кирпичи;
Расположите нижнюю часть так, чтобы она находилась ниже верхней части топочной камеры на 4-5 сантиметров;
Отверстия должны иметь достаточно большие размеры, в процессе эксплуатации не забиваться продуктами горения, распада;
Определите точные габариты живого сечения, так как оно напрямую влияет на срок эксплуатации устройства и самого колосника;
При сборке делается небольшой обязательный уклон в сторону топочной камеры. Таким образом, пламя в очаге будет прогорать полностью, постепенно и последовательно, а не все сразу.
