Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

• диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
• диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
• ширина колпака = диаметр внутренней трубы × коэффициент 1,9.

Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Как может выглядеть флюгарка

Сделать своими руками можно любой вид козырька. При этом основная разница будет заключаться в его крышке. Она может быть:

• стандартной (напоминать крышу дома);
• зонтикообразной или конусообразной;
• полукруглой.

Также есть козырьки, которые имеют открывающуюся крышку и посередине которых есть отверстие (сопло). Последние устанавливаются только в тех случаях, когда в печной топке сжигают топливо с КПД больше 90 процентов. К такому топливу относят газ и пеллеты. При таком КПД на козырьке со стандартной крышей будет оседать много конденсата. В морозные дни он начнет намерзать. И со временем намерзнет настолько, что отверстия для выхода угарного газа перекроются. Дым не сможет выходить. В результате он начнет двигаться внутрь комнаты. В случае с газом такое движение дыма является смертельно опасным. Поэтому современные нормы запрещают ставить на оголовник дымоотводной трубы все виды козырьков, не имеющих сопла.

В случае с пеллетами лучше делать дефлектор-флюгер. Он имеет вид пластины, закрепленной на подшипнике, и меняющей местоположение в зависимости от ветра. Она всегда защищает дымоход от ветра и осадков. Эксперты советуют осуществлять монтаж такого дефлектора-флюгера на оголовник трубы, которая отводит угарные газы от твердотопливного котла.

Принцип работы

Прежде чем делать пластмассовый или металлический дымоходный колпак, необходимо ознакомиться с его принципом работы.

Чаще всего грибок используется для защиты трубы от осадков, попадания мусора или птиц. Также его устанавливают, чтобы он улавливал искры, которые могут вылетать через дымоход во время использования печи.

Принцип работы такой конструкции довольно простой. Она оснащается защитным колпаком, который накрывает отверстие для вывода дыма и таким образом защищает его.

Есть еще и дефлекторы, которые ускоряют вывод продуктов сгорания. Их принцип действия основывается на законе аэродинамики. Когда порывы ветра сталкиваются с дефлектором, возникает эффект разрежения воздуха. Это способствует усилению тяги и выводу дыма.

Чтобы дефлектор лучше выводил продукты сгорания, его оснащают дополнительным колпаком. Устанавливается он под крышкой конструкции.

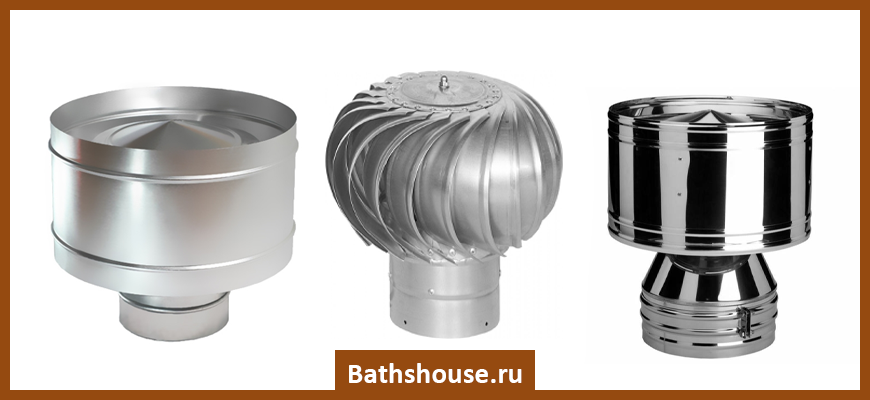

Виды дефлекторов для дымохода

Современный рынок предлагает самые разные модели дефлекторов — от простых до тех, которые не просто выполняют свою основную задачу, но и выступают в качестве декоративного элемента крыши. Можно выделить основные виды, наиболее эффективные и востребованные среди потребителей.

ЦАГИ

Свое необычное название устройство получило по названию разработчика — Аэродинамического Института. Основные элементы:

• трубный элемент;
• экранирующий цилиндр — оснащается внутренней пластинчатой вставкой уменьшенного диаметра. Последняя не дает попадать внутрь снегу, дождю и грязи;
• диффузор;
• кольцевой элемент;
• зонт.

Основное преимущество ЦАГИ — удобно расположенный зонт, позволяющий избежать ветрового запирания устья дымохода при возникновении существенных ветровых нагрузок. Конструкция быстро разделяет потоки после столкновения, обеспечивая отличные показатели отвода.

Недостатком можно назвать сложность производства ЦАГИ. Рекомендуется приобретать такой дефлектор в специализированном магазине, а не собирать самостоятельно.

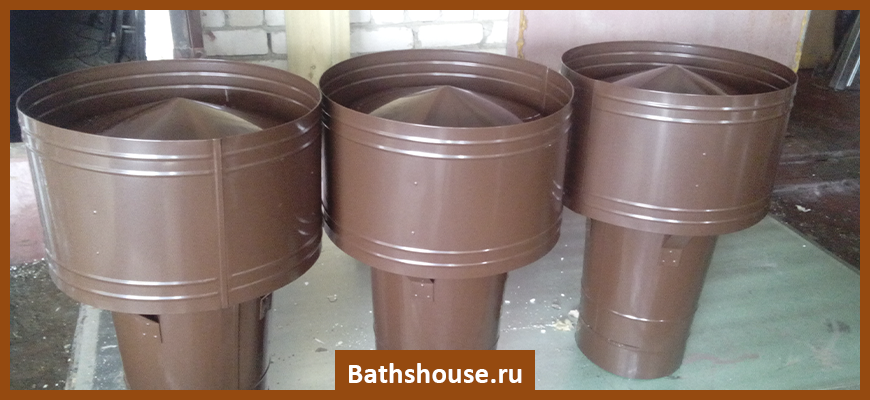

Дефлектор Григоровича

Простая, но эффективная конструкция, которую реально сделать собственными руками. Основные элементы:

• два цилиндра — верхний и нижний;
• патрубки;
• конус;
• монтажные кронштейны.

Установка на трубу проводится с помощью клиновидной насадки. Интересно, что модель Григоровича по факту является упрощённым и усовершенствованным вариантом ЦАГИ. Подходит такая отводящая насадка для участков, на которых преобладают низкие ветра. Преимущество модели — обеспечение отличной тяги даже в безветренную погоду.

В качестве недостатка можно выделить достаточно высокое положение зонта по отношению к диффузору. Такая конфигурация приводит к попаданию дымных масс с боков внутрь.

Круглый Волпер

Это модель дефлектора, практически идентичная ЦАГИ. Основное отличие — небольшой козырек над диффузором. Последний необходим для эффективной защиты устройства от осадков и мусора. Этот вариант чаще всего используется для монтажа на банных дымоходах.

Тарельчатый Astato

Простейшая конструкция открытого типа из оцинковки или нержавейки. Основное преимущество — обеспечение отличной тяги при любом направлении ветра. Особенность конструктива — все элементы при сборке формируют защитный козырек, снизу которого расположен колпак. Последний направлен внутрь дымоходной трубы. При попадании воздуха в дефлектор создается разреженный канал. Это значит, что тарельчатая модель может усилить показатели тяги в два раза.

Н-образный

Непривычный внешний вид такой насадки часто привлекает внимание. Для создания Н-образной модели используется несколько трубных отрезков, которые способны выдержать максимальные ветровые нагрузки

Как понятно из названия — все элементы монтируются в виде буквы Н. А горизонтальный патрубок просто исключает попадание загрязнений и осадков в систему. Вертикальные же патрубки обеспечивают эффективный отвод газовых масс. При этом отведение ведется сразу в двух направлениях.

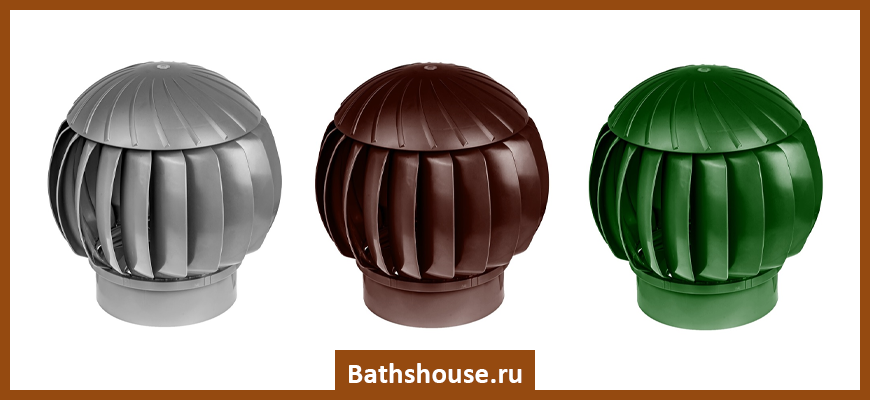

Вращающийся

Вращение устройства происходит в одну сторону под воздействием движущегося воздуха. Конечно, такой турбодефлектор эффективно защищает систему от осадков, мусора и обеспечивает тягу. Недостаток — статичность лопастей без ветра и невозможность работы в результате обледенения. Чаще всего используется в паре с газовым оборудованием.

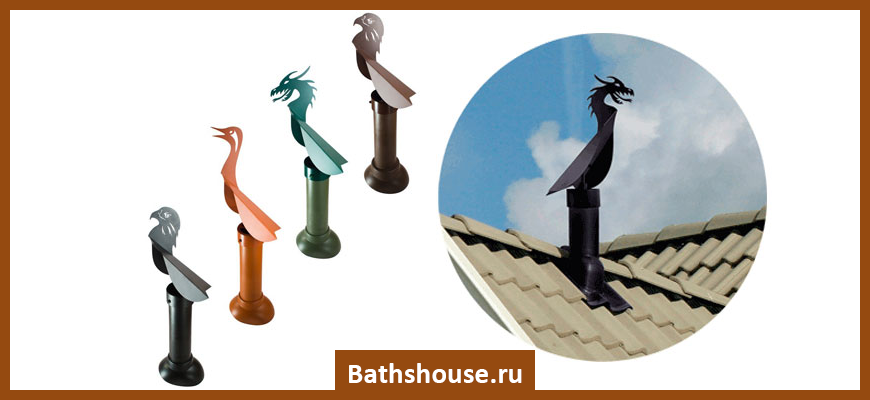

Флюгер

Еще один вариант с вращающимся корпусом, зафиксированным в верхней части отводящей трубы. Конструкция у модели сложная — состоит сразу из нескольких козырьков. Последние рассекают воздушные потоки, многократно усиливая скорость движения газовых масс.

Установка устройства: этапы монтажа

От правильной установки и работы дефлектора зависит работоспособность котла. Для того чтобы произвести монтаж, необходимо выполнить следующие действия:

1. Установить нижний стакан на трубу.
2. Закрепить нижний стакан с помощью болтов.
3. Соединить все детали заклепками и/или сваркой.
4. Закрепить на кронштейнах зонт-колпак и обратный конус.

Установка модели «Дымовой зуб» также предполагает:

1. Размещение устройства дверкой в направлении дымосборника.
2. Для удобства монтажа футероозные пластины с задней и боковой стенок рекомендуется на время снять.
3. Две ручки на конструкции предназначены для регулировки работы печи.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

История появления

Если посмотреть в прошлое, то можно увидеть, что история развития дымников начиналась с деревянных конструкций, они были недолговечными и пожароопасными. С одной стороны, они гнили от атмосферных осадков, а с другой стороны, горели от пламени, вырывающегося через дымоход. Чаще всего они имели форму домика. В дальнейшем к этому домику стали добавлять эстетическую составляющую, домики становились изысканнее и красивее.

Позднее добавилась механическая составляющая и появились флюгеры, которые имели основанием дымник и были с ним единым целым. Флюгера вместе с дымниками помимо основного своего назначения указывали направление ветра. Кроме того, дымник указывал на статус его владельца. Позднее начали изготавливать дымники на трубы из металла, а в начале прошлого века они были даже кованными. По своей форме они были одноярусными и многоярусными. Некоторые были настоящим произведением искусства, а специалисты по изготовлению и проектированию дымников были очень востребованы.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

• чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
• ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
• дрель с различными сверлами;
• материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
• дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Дефлектор вентиляции: виды и характеристики дефлекторов на трубу (прочитать подробнее)

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

На заметку! Не пренебрегайте качеством установки дефлектора на трубу. Находясь под постоянной ветровой нагрузкой, некачественные крепления очень скоро утратят свои характеристики и конструкция распадется.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Необходимые инструменты и материалы

Прежде чем устанавливать колпак на дымоходную трубу, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться для выполнения такой работы.

• Маркер. Пригодится для разметки крепежных отверстий под шурупы, которые нужно будет сделать перед установкой конструкции.
• Ножницы по металлу. Могут пригодиться для разрезки тонких металлических листов.
• Дрель. Незаменимый инструмент, используемый для создания крепежных отверстий.
• Измерительная рулетка. Понадобится для определения точных размеров дымника и проведения других измерений.

Также нужно заранее подготовить такие материалы, как крепежные шурупы, металлические листы и металлические уголки.

Перед изготовлением колпака необходимо обязательно сделать его чертеж с указанием точных размеров.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

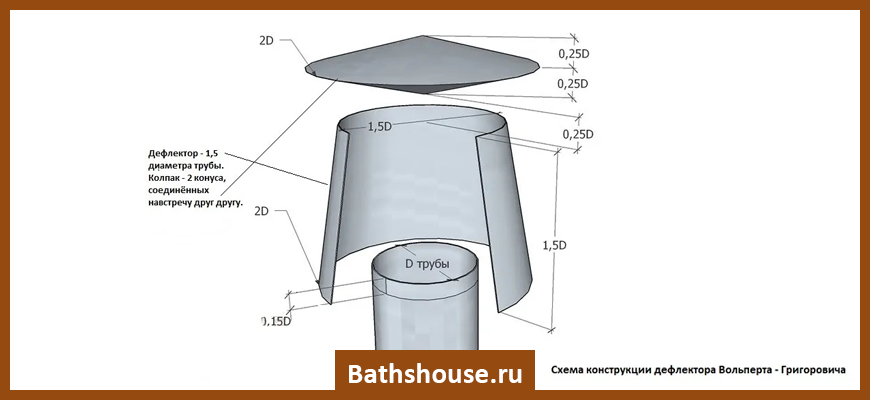

Чтобы изготовить грибок проведите расчет его размеров, и подготовьте чертежи. Для выполнения этой задачи нужно точно знать диаметр дымовой трубы. Его обозначают латинской буквой D. Все прочие параметры высчитываются относительно размеров газоходного канала.Выглядят они следующим образом:

• диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
• высота диффузора — 1.5*D;
• погружение канала в диффузор — 0.15*D;
• высота обоих конусов зонтика — 0.25*D;
• расстояние между диффузором и колпаком — 0.25*D.

Виды и материал изготовления

Элемент может быть выполнен из различных материалов (медь, сталь, оцинкованная сталь, любые другие нержавеющие металлы). Чаще всего покрытие материала, из которого изготовлена верхняя часть аксессуара трубы, полимерное или с порошковой окраской.

ОБРАТИТЕ ВНИМАНИЕ!

Если предполагается утеплять дом с использованием дров, то дымники следует использовать без специального окрашивания.

Краска довольно быстро потускнеет под действием высокой температуры, а защитный элемент покроется слоем копоти.

Дымники классифицируются по способу изготовления:

• стандартные. Размер такого элемента напрямую зависит от сечения трубы. Он состоит из самой крышки и элемента юбки. Кроме того, имеются соединительные элементы этих частей. Устанавливаются на большинство видов труб, а также на фальштрубы;
• усиленной тяги. Такие доборные части устанавливают в местах, в которых необходим усиленный вывод отработанного воздуха. Они бывают с двойной крышкой, а могут иметь дополнительную функцию принудительной вытяжки;
• дымник с дополнительной крышкой. Наличие крышки на верхушке позволяет производить чистку трубы или ее ремонт;
• с плоской крышей. Целесообразно устанавливать на плоских кровлях. Оптимален в условиях теплого климата, где снежные осадки отсутствуют. В поясах более холодных для плоских крыш можно использовать дымники волновой гибки, но при этом скат кровли должен быть не менее 40°;

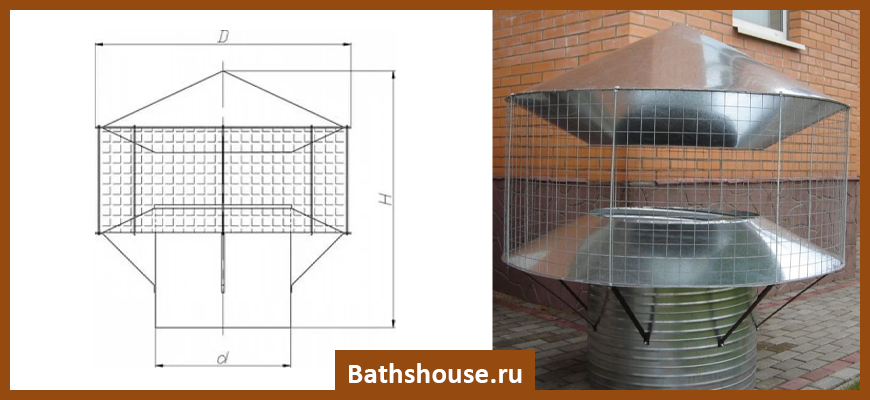

• дымник с сеткой. Отличается от стандартного варианта наличием металлизированной сетки, которая защищает от гнездования птиц, мусора и прочих внешних засоров.

Варианты изготовления элементов труб разные, однако, все они должны быть большего размера, чем сама труба и оснащены дополнительными частями.

Строительные нормативы

Требования к установке:

• Обязательная установка системы вентиляции в санузлах, на кухне, а также в местах, где хранятся овощи;
• Доступ к свежему воздуху. Грибки обязательно должны выступать за крышу, недостаточно вывести их на чердак;
• Грибки не должны располагаться вровень с коньком крыши, требуется их выступ;
• Если устанавливается длинный воздуховод, его конструкция обязательно должна содержать вентилятор для повышения эффективности работы системы вентиляции;
• Для котлов отопления требуется дымоход и отдельный газоход.

Все требования к установке строго регламентированы, и ознакомиться с ними подробнее можно в СНиП 2.04.05-91.

Устройство накрывки

Конструкция предельно проста: он состоит из зонта, который защищает дымоходную трубу от атмосферных осадков, и капельника – приспособления, отводящего воду. Благодаря использованию колпака минимизируется образование наледи в зимнее время. Если же говорить о принципе действия, то описать его можно примерно следующим образом:

1. Потоки воздуха, которые поднимаются по трубе, встречаются с препятствием – дефлектором на дымоходе.
2. Скользящая по цилиндру струя воздуха поворачивает вверх, вследствие чего дым, выходящий из трубы, как бы подсасывается.
3. Это приводит к увеличению скорости движения разогретого воздуха по дымоходному каналу.
4. Колпак в это время защищает дымоходный канал даже во время движения воздуха благодаря тому, что в нем есть небольшие зазоры.
5. Если ветер движется по низу, то под дымником образуются воздушные вихри (они замедляют вывод дыма). Для устранения этого в конструкции колпака имеется обратный конус.

Характеристика дефлектора

Применение дефлектора

Статистические дефлекторы на сегодняшний день используют в качестве специальных устройств выброса воздуха из таких конструкций:

• коллективных и индивидуальных каналов естественной вентиляции;
• коллективных и индивидуальных дымоходов;
• каналов выброса всех продуктов сгорания газа (от работы газовой колонки, генератора, твердотопливных котлов);
• стволов мусоропроводов.

Дефлекторы в каналах вентиляционной системы

Дефлектор для отвода дымовых газов от колонок

Предназначение дефлектора

• Дефлекторы предназначаются для усиления тяги путем отклонения воздушных потоков. Разнообразные конструкции дефлекторов реализуют один и тот же процесс – возникновение зоны низкого давления при обтекании препятствия окружающим воздухом. Таким способом ветер не нарушает тяги, а только усиливает ее.
• Благодаря дефлектору можно добиться существенного увеличения КПД дымовой трубы (до 20 процентов).
• Дефлектор также предохраняет дымоотводной канал от попадания дождя и снега, а также всевозможного мусора.

Разновидности дефлекторов

Существуют дефлекторы разных конструкций:

• дефлектор ЦАГИ;
• круглый «Волпер»;
• дефлектор Григоровича;
• открытый дефлектор Astato;
• Н-образный дефлектор;
• дефлектор-звезда «Шенард».

Конструкция дефлектора по принципу ЦАГИ

Дефлектор Н-образной формы

Дефлектор состоит из таких частей:

• нижний цилиндр;
• верхний цилиндр (диффузор);
• конусообразный колпак (зонтик).

Особенности установки дефлектора

• Дефлектор производиться из оцинкованного железа.
• Функцию нижнего цилиндра, как правило, выполняет керамическая, асбоцементная или металлическая дымовая труба, на которую и монтируется сам дефлектор.
