Котлы длительного горения правила выбора и установки

Автоматика

• соблюдение температурного режима в системе;
• контроль насосов в основном и вспомогательном (контур подмеса) контурах;
• поддержание заданной температуры горячего водоснабжения;
• управление потоками теплоносителя с помощью трехходового клапана.

При наличии блока автоматики, человеку необходимо только выставить необходимую температуру и загрузить топливо, далее процесс горения контролируется автоматически по заданным настройкам за счет контроля подачи кислорода в топку. Если отопление осуществляется с помощью пеллетного агрегата, то и загрузка топлива производится в автоматическом режиме.

Принцип работы трехходового клапана

При наличии трехходового клапана система работает по принципу подмешивания в основной поток горячей воды с котла когда температура падает ниже заданной. Такой принцип позволяет греть только необходимое количество воды. Она может подаваться как напрямую из котла, так и с буферной емкости. При этом она может быть нагрета и альтернативными источниками, например солнечным коллектором.

Выбор конструкции обогревательного оборудования

Процессы горения в печах и котлах отопления идентичны, но при этом агрегаты имеют различия в функциональности, поскольку котел отопительный применяется не только для локального прогрева зоны, но и нагрева теплоносителя, транспортируемого по системе отопления дома. Для равномерности передачи тепла необходимо продумать размещение теплообменника, поддерживать постоянное горение топлива для поддержания температуры циркулирующего теплоносителя. Выбирая конструкцию котла, нужно определиться с видом горения.

Различается два варианта – верхний и нижний тип горения:

1. Нижнее горение. Это агрегаты с дверкой для загрузки в верхней части камеры сгорания, но сам процесс горения происходит снизу. Получается, что верхний слой топлива перемещается вниз по мере сгорания нижних слоев. Вентиляция в таких котлах зависит от типа модели и может осуществляться снизу вверх с помощью вентилятора или естественным путем за счет тяги. Второй вариант не требует подключения к сети электропитания, требует меньший объем загрузки топлива, но не отличается высокой эффективностью.
2. Верхнее горение. Дверца для закладки топлива также располагается в верхней части камеры сгорания, но агрегаты обязательно оснащаются принудительной тягой с направлением движения воздуха сверху вниз. Дым продвигается вниз топки, смешивается с воздухом и сгорает, попутно прогревая и просушивая топливо, выложенное в нижних слоях.

Проще изготовить дровяной котел своими руками с нижним вариантом горения, где можно обойтись без вентилятора, который нужен для формирования принудительной тяги. В таких агрегатах нет особо сложных узлов, поэтому процесс изготовления и сборки значительно упрощен.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Второй нюанс, на который нужно обратить внимание – режим горения. Различается обычный режим и пиролизный

Второй вариант предполагает разложение твердого топлива на составляющие и дожиг всех компонентов. Это значит, что сгорит не только уголь или дрова, но и газ, выделяемый в процессе горения. Такая функция снижает затраты на топливо, повышает КПД оборудования, но придется учесть монтаж второй камеры сгорания (дожига), которая увеличит размер котла и потребует расходов на покупку большего количества материалов.

Также в расчет нужно брать тип топлива – уголь, дрова, пеллеты. Тут все зависит от доступности сырья, а качество и длительность горения напрямую зависит от мощности, эффективности сооруженного агрегата.

Выбор в пользу более сложных типов оборудования может сделать мастер с опытом, а для новичка лучше брать простые схемы понятных конструкций. Если расчеты сделаны правильно, подобран нужный объем камеры и учтена вентиляция, то даже простейший агрегат справится с отоплением помещений.

Советы по выбору

Перед выбором котла нужно подсчитать нужную мощность, основываясь на площади помещения, наличии изоляции, высоте и толщине стен. От этих параметров также зависит подбор продолжительности прогорания одной закладки.

В большинстве устройств используются следующие виды горючего:

• брикеты;
• уголь;
• пеллеты;

• торф;
• древесина;
• горючий сланец.

С типом топлива также следует определиться заранее, отдавая предпочтение более доступному варианту.

Важен и материал, из которого изготовлен теплообменник. Чугунные изделия имеют секционное строение и отличаются высоким качеством, но слабо защищены от тепловых ударов. Стальные модели выпускаются в виде моноблоков. Они лучше переносят тепловые удары, но сложны в транспортировке и ремонте.

Экономичность эксплуатации агрегата определяется совокупностью затрат на сервисное обслуживание, пригодностью к ремонту и показателем КПД.

Выбирая прибор для обогрева, следует правильно сопоставить его функциональность и размеры помещения, чтобы не переплачивать за излишнюю мощность. Лучше отдавать предпочтение моделям от проверенных производителей, использующим доступное топливо.

• Как выбрать лучший обогреватель-конвектор: виды, конструкция, обзор популярных моделей электрических и газовых моделей, их плюсы и минусы
• Как выбрать лучший источник бесперебойного питания для котла отопления: зачем нужен, какие они бывают, как правильно подобрать оптимальный, рейтинг ТОП-7 ИБП и обзор популярных моделей, их плюсы и минусы, советы по эксплуатации
• Рейтинг ТОП-8 лучших газовых пушек: обзор 8 самых популярных моделей, их плюсы и минусы, советы и рекомендации по подбору — на какие важные характеристики смотреть перед покупкой
• Газовые колонки для дачи: проточные или бойлерные, как выбрать подходящую, рейтинг популярных моделей, классификация

Способ проверки перед запуском

Базовых навыков сварки достаточно, чтобы построить котел длительного горения с теплообменником без посторонней помощи.

Подробная инструкция помогает собрать устройство с теплообменником для отопления дома площадью до 100 м2 при шести 7-секционных радиаторах из чугуна и разводке с 2 трубами.

В соответствии со СНиП, перед первым запуском котла выполняют 24-часовую гидравлическую проверку. Для этого:

• запорную арматуру и краны открывают;
• в систему запускают воду;
• давление повышают до уровня 1,3 атм.

Простой метод помогает убедиться, что протечки отсутствуют. Обязательно проверяют участки резьбового соединения и сварные швы. Уровень давления должен сохраняться без изменений. При обнаружении любых неполадок котел отключают от сети отопления и устраняют проблемы.

Принцип работы котла

Прежде всего, давайте уясним, как именно дрова и другие виды твердого топлива можно заставить гореть дольше? Первое, что приходит на ум – увеличить объем закладки, то есть сделать топку более вместительной.

Действительно, если обычный котел при мощности в 20 – 22 кВт оснащается топкой объемом чуть больше 50-ти л, то у приборов с длительным горением при той же мощности этот показатель достигает 100 – 150 л, а у некоторых «мастодонтов» — более 250 л.

Котёл длительного горения Буржуй — принцип работы

Но простой эксперимент покажет, что данная мера сама по себе положительного результата не даст, нужно придумать еще что-то. Есть несколько вариантов.

Обеспечить котел принудительной подачей воздуха (вентилятором)

Идея состоит в следующем: котел горит, как обычно, но при достижении температурой теплоносителя максимальных значений воздушная заслонка наглухо перекрывается. При этом жар в топливе еле теплится – котел переходит в режим ожидания и почти не производит тепла.

Когда температура теплоносителя падает до определенного значения, заслонка открывается.

Но чтобы дрова при этом снова разгорелись, воздух нужно подать принудительно, ведь тяга-то почти отсутствует. Для этого нам и нужен вентилятор. Недостатков у такого решения два:

• для работы котла необходимо электроснабжение;
• в конструкции имеются покупные компоненты: вентилятор, приводящий его в действие контроллер и термодатчик (такие наборы выпускаются многими производителями).

Поджигать топливо не снизу, а сверху

Такая технология получила название «верхнее горение». Идея проста: благодаря конвективным потокам огонь стремится двигаться вверх и гораздо менее охотно распространяется вниз, так что топлива при верхнем горении хватит на более долгий срок. Чтобы еще больше замедлить горение, воздух подается тоже сверху – строго в зону горения.

Превратить твердое топливо в газообразное

Очень эффективное, но при этом крайне простое решение.

Какие-либо химические препараты или сложное оборудование не потребуются.

Оказывается, если дрова или другую органику нагреть до высокой температуры при ограниченном доступе кислорода (чтобы не загорелись), они начнут разлагаться на различные газообразные вещества (такая смесь называется древесным газом), многие из которых способны гореть.

Таким образом, топку котла нужно будет разделить на две части: в одной будет происходить газогенерация (пиролиз), в другой – сжигание древесного газа.

Такая схема не только позволит котлу дольше работать на одной закладке, но и обеспечит более полное сгорание древесины (более высокий КПД и сравнительно чистый выхлоп). Да и золы в газогенераторных котлах остается очень мало.

Пошаговая инструкция сооружения котла на твердом топливе

Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:

1. Используя болгарку, из труб и профилей нужно вырезать заготовки. Профили будут стойками, в них газовым резаком нужно прорезать круглые отверстия для стыковки с трубами. Понадобится сделать по 4 отверстия по трубу Ø50 мм в передних стойках и по столько же в задних. Кроме того, нужны еще отверстия для врезки в систему отопления. Наплывы и нагар в результате резки или сварки нужно зачистить болгаркой, чтобы они не мешали движению воды по трубам.
2. Далее заготовки собирают в единую конструкцию. Работать придется вдвоем – сварщику понадобится помощник, чтобы придерживать трубки в неподвижном положении. Чтобы было удобнее, можно поставить стойки с трубами на ровную поверхность и сварить переднюю и заднюю часть котла.
3. Теперь нужно обеспечить подачу и отток воды из котла. К готовому каркасу приваривают входящую и обратную трубу, а торцы прямоугольных профилей заваривают кусками металла 60×40 мм.
4. Прежде чем монтировать теплообменник, его проверяют на герметичность. Для этого его устанавливают вертикально, закрывают нижнее отверстие и наполняют водой. Если протечек на швах нет, значит можно работать дальше.
5. Из кирпича выстраивают корпус котла и встраивают в него теплообменник, оставляя зазор между ними не менее 1 см. Установить регистр нужно так, чтобы создать подъем в сторону выходящей горячей воды. Перепад уровня между выходным отверстием и передним правым верхним углом теплообменника должен быть не менее 1 см. Это позволит улучшить циркуляцию теплоносителя и избавит от воздушных пробок.
6. Кирпичная кладка должна перекрыть теплообменник сверху на 3-4 см. Поверх кладки укладывают чугунную плиту. Дымоход устанавливают по усмотрению хозяев – кирпичный, металлический, или выводят в уже готовую трубу.

Топ 5 лучших моделей

В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva — литовского производителя, Buderus — германская котельная марка, WATTEK — чешский котел ACV — бельгийский производитель котельного оборудования и австрийскую марку Wirbel.

Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.

Stropuva S 15 U

Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.

Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.

При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.

Цена: 91 500 руб.

Liepsnele L20-U

Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку — 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.

Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла — 80 С.

Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.

Цена: 110 000 руб.

Galmet Top

Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.

Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.

Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе — 87%. Теплообменник стальной, поэтому срок службы тоже не большой — 15 лет.

Цена: 89 000 руб.

Неделька КО-60

Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.

Высочайший КПД — 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.

Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.

Цена: 130 000 руб.

Универсал TA-40

Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.

В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.

Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам «отопление — ГВС» в 4-х режимах. Цена: 103500 руб.

Пеллеты

Пеллетные котлы – одни из самых совершенных твердотопливных систем.

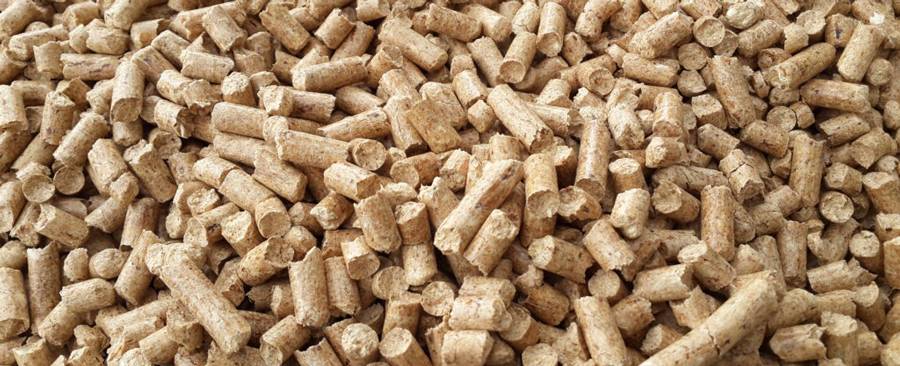

Пеллеты – мелкие топливные гранулы, которые выглядят как продолговатые цилиндрики 2 – 4 см в длину и около 7 мм в толщину. Сырьём для их изготовления служат отходы древесного производства опилки, щепа, кора, а также некондиционная древесина, которая непригодна для других целей.

Мнение эксперта Торсунов Павел Максимович

В зависимости от близости источников отходов в состав пеллет могут также включаться отходы сельхозпродукции – шелуха, высушенные стебли, лузга. Иногда в пеллеты добавляют торф или каменноугольную крошку, что повышает их теплотворность.

Производятся пеллеты методом сушки и прессования. Когда смесь подвергается давлению, температура внутри неё возрастает, выделяется компонент древесины лигнин, который прочно склеивает частицы.

Наиболее ценным топливом считаются торрефицированные топливные гранулы. Они обжигаются без доступа кислорода, приобретая тёмный цвет. Благодаря этому их теплоёмкость возрастает. К тому же, они не боятся влаги, не рассыпаются со временем.

У пеллет есть целый ряд плюсов:

1. Экологическая чистота и производство по безотходной технологии. Пеллеты делаются не просто из древесины, но из отходов производства, которые без этого пошли бы на свалку или на утилизационное сжигание. Использование сельскохозяйственных побочных продуктов, которые расцениваются не иначе как мусор, делают пеллеты одним из наиболее прогрессивных видов твёрдого биотоплива.
2. Высокая эффективность сгорания. Благодаря технологии производства пеллеты содержат малое количество влаги – всего 8 – 12 %, тогда как древесина, высушенная в естественных условиях, всё равно будет содержать 25 – 30%, а свежая – 50% и более воды. При сжигании топливных гранул образуется примерно в два раза больше тепла, чем при сжигании древесины. Если сравнивать показатель теплотворности с углеводородами, то он всего лишь в два раза меньше, чем при сжигании мазута или газа.
3. Низкая зольность. Пеллеты практически лишены главного недостатка древесины – они образуют малое количество несгораемых остатков, а в составе дыма понижено содержание сажи и копоти. Доля золы в гранулах составляет всего 3%, поэтому котлы и дымоходы при их применении требуют более редкой очистки.
4. Хорошая транспортабельность. Благодаря относительно высокой механической прочности, малым размерам и большой плотности, пеллеты легки и удобны в транспортировке. На производстве они фасуются в различную тару весом до одной тонны в биг-бэгах и могут быть доставлены любым видом транспорта.
5. Возможность автоматизированной подачи. Благодаря одинаковым размерам мелких гранул они могут подаваться в котёл автоматически, специальными дозаторами, шнековыми винтами Архимеда и другими устройствами. Это позволяет наделить твердотопливный котёл высокой степенью автономности.

К сожалению, у пеллет есть два существенных минуса:

1. Дороговизна, которая вытекает из расходов на производство: сушку, прессование, обжиг. Поэтому по сравнению с другими древесными видами топлива стоимость пеллет всегда будет выше.
2. Предприятия, которые выпускают топливные гранулы, находятся далеко не во всех районах. Покупка пеллет с доставкой на значительные расстояния и вовсе может свести на нет их экономические преимущества.

Наибольшее распространение пеллеты получили в европейских странах, где экологическое топливо пользуется наибольшим спросом. Возможность полезной переработки отходов вкупе с высокой энергоэффективностью делают их твёрдым топливом номер один, тем более, что больших лесных массивов, разрешённых к вырубке, в Европе почти нет.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

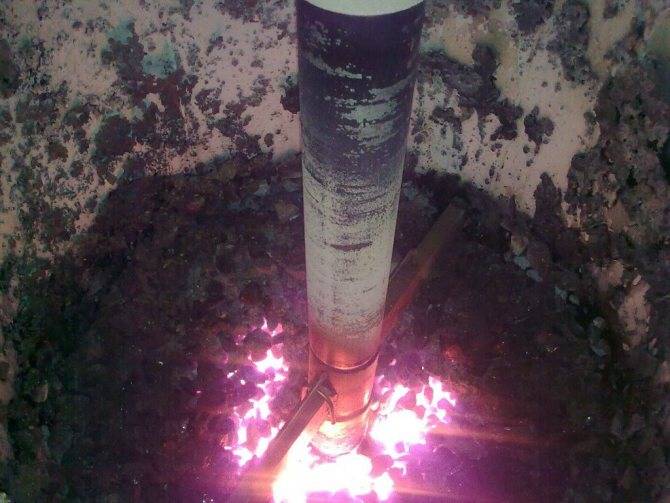

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котла

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Устройство прибора

Пройдемся по основным компонентам котла длительного горения:

Топка

От материала и толщины топки зависит долговечность котла, а также то, на каких видах топлива он может работать. Самая высокая температура наблюдается при горении угля, поэтому топки под эту разновидность горючего делают из особой термоустойчивой стали и с толстыми стенками.

Следует учесть и то, что древесина некоторых пород, например, ива и тополь, в таком режиме горит плохо.

Система контроля горения

Мощность теплоотдачи в твердотопливных котлах на дровах всегда регулируется путем изменения количества подаваемого в топку воздуха.

Для этого в воздухозаборном патрубке устанавливается поворотная заслонка, также называемая дросселем.

В пиролизных котлах мощность дополнительно регулируется изменением проходного сечения форсунки, через которую в камеру дожигания поступает древесный газ.

Регулировка может осуществляться тремя способами:

1. Вручную.
2. Посредством энергонезависимой (аналоговой) автоматики. Чаще всего в этой роли выступает биметаллическая пластина, которая в зависимости от температуры изгибается с различной кривизной. Через систему рычагов она соединяется с воздушным дросселем. Также в качестве термодатчика и одновременно привода для заслонки могут применяться колбы, заполненные материалами с высоким коэффициентом температурного расширения.
3. Посредством электронной автоматики. В ее составе имеется термодатчик, электронный контроллер, а также сервопривод, который по сигналу контроллера переводит дроссель в нужное положение. Такая автоматика работает более эффективно, но она нуждается в электроснабжении.

В самых простых котлах воздух в топку поступает самотеком, то есть засасывается тягой. Более эффективными являются теплогенераторы с принудительной подачей воздуха, то есть оборудованные вентилятором.

Выбирайте модель с вентилятором, установленным в верхней части корпуса – такие служат дольше. При нижнем расположении вентилятор тянет с пола пыль, а потому быстрее ломается.

Теплообменник

Эта деталь имеет вид нескольких труб или водяной рубашки, окружающей топку. Теплообменники изготавливаются из стали и чугуна.

Чугунные стоят на 15% – 20% дороже, зато они отличаются более высокой надежностью и долговечностью, что обусловлено отсутствием сварных швов (изготавливаются методом литья) и более высокой стойкостью к коррозии.

Однако, у чугуна есть важный недостаток, который нужно учитывать: в отличие от стали, он не обладает пластичностью, поэтому может лопнуть от резкого изменения температуры.

Если в стальной теплообменник в случае опасности закипания теплоносителя можно подать холодную воду, то с чугунным теплообменником такой прием использовать нельзя – приходится надеяться на своевременное срабатывание предохранительного клапана.

Случаются и такие неприятности: при остановке циркуляционного насоса из-за отсутствия циркуляции разница температур между теплоносителем в теплообменнике (здесь он становится очень горячим) и отопительном контуре (здесь наоборот – остывает) становится слишком большой, так что при возобновлении электроснабжения и запуске насоса чугунный теплообменник опять же может лопнуть.

Попадание холодного теплоносителя (с температурой ниже 50 градусов) для стального теплообменника также нежелательно. От этого он не лопнет, но на его стенках будет образовываться едкий конденсат, провоцирующий термохимическую коррозию.

Для предотвращения подобных явлений в обвязке твердотопливных котлов устанавливается узел подмеса – байпас между «подачей» и «обраткой» с автоматически управляемым трехходовым клапаном, который при необходимости разбавляет холодный теплоноситель горячим.

Узел подмеса

Не приобретайте котлы отопления на дровах длительного горения, в которых трубы теплообменника имеют вид колосниковой решетки. При таком исполнении они быстро обрастают налипшими углями, да и автоматика у такого котла срабатывает чаще.

Вторым контуром, предназначенным для обеспечения горячего водоснабжения, котлы длительного горения оборудуются очень редко. Как правило, такие агрегаты подключают к бойлеру косвенного нагрева.

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.
