Котел Навьен выдает ошибку 05 — простые способы устранения поломки

Причины роста давления

Возрастание давления в котле прежде всего демонстрирует предохранительный клапан, который начинает стравливать излишки. Данная проблема нередко вводит в недоумение даже опытных специалистов.

Причина кроется во вторичном теплобменнике. Горячая вода нагревается от уже нагретой ОВ, получая энергию в пластинчатом вторичном теплообменнике. Обе жидкости обмениваются тепловой энергией, не смешиваясь между собой.

Но, если возникает свищ, позволяющий воде из системы ГВС проникать в систему отопления, давление станет повышаться, стремиться уравновеситься с более высоким давлением бытовой горячей воды.

При возникновении подобной проблемы следует заменить вторичный теплообменник, поскольку ремонт его сложен и малоэффективен.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

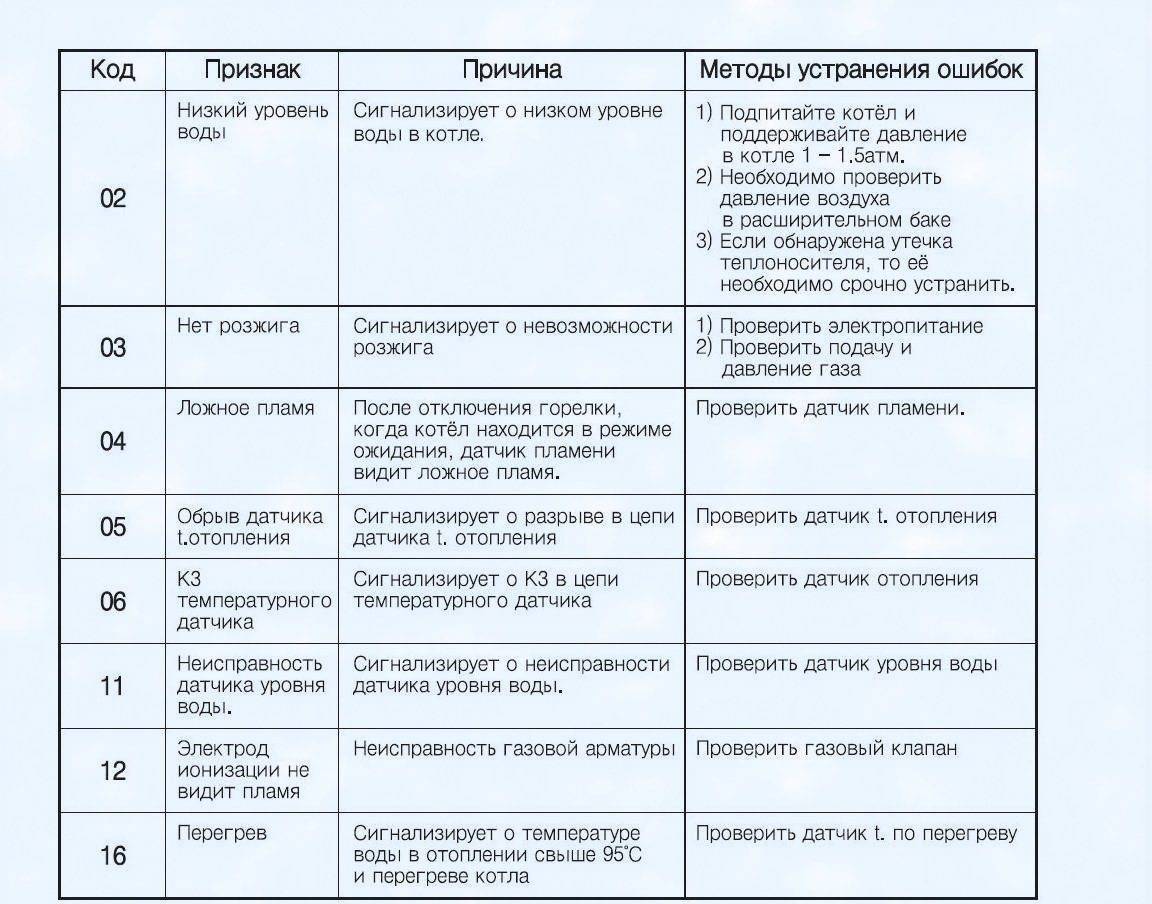

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправности	Краткое описание проблемы
02	Низкое давление воды в отопительной системе или поломка датчика протока
03	Нет сигнала с электрода ионизации
04	Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05	Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06	Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07	Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08	Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09	Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10	Сбой в работе системы отведения продуктов сгорания
13	Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15	Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16	Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27	Обрыв или короткое замыкание цепи датчика давления воздуха

Обрыв или короткое замыкание датчика давления воздуха

Рекомендуемые для замены запчасти

Датчики

Неполадки в электросети котла: перезагружаем котел и ждем пока котел остынет, если после остывания ошибка — ушла, значит термостат рабочий, но на всякий случай всегда нужно иметь такие датчики — про запас, цена вопрос копеечная, а проблем может в сезон вызвать массу.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Проверить заземление:  основная причина появления ошибок, установленных в квартирах.

В частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.

Проверить потенциал на металлической части котла: ошибка может быть связана с наводками (блуждающими токами). Появляются по разным причинам (близко расположена ЛЭП, мощный источник излучения, повреждена изоляция силового кабеля или иное), но результат один: где не должно быть потенциала, он присутствует.Не забываем также об установке диэлектрической муфты на газовой трубе.

Проверка работоспособности термостата: первоочередная задача термостата это — контроль температуры в канале дымоудаления. При его работе любое резкое повышение  значения происходит по причине снижения тяги, датчик перегревается и блокирует работу котла.

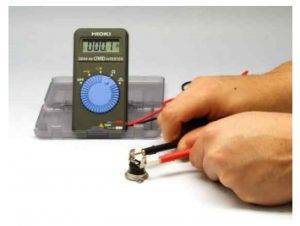

Для тестирования датчика перегрева в домашних условиях используется мультиметр.

Датчик перегрева Навьен можно считать вышедшим из строя, если при обычной (комнатной) температуре он показывает обрыв. Если при комнатных условиях датчик показывает сопротивление менее, чем 0,3 Ом, то с ним всё в полном порядке, если R ˃ 0,5 Ом  -термостат заменяется на новый).

Замена датчика не требует специальный навыков: отключаем питание от котла (вынимание вилку из розетки или отключаем стабилизатор), далее выкручиваем 2 винта и отсоединяем датчик, сборка производится в обратном порядке.

Датчик тяги (прессостат, маностат) : прибор контролирует скорость протока продуктов горения и при плохой тяге дает команду на остановку работы котла Навьен во избежание проникновения дыма в помещение. В составе датчика мембрана, управляющая микровыключателем, контакты которого задействованы в сигнальной цепи, чтобы проверить целостность работы прибора нужно подуть в одно из отверстий, если слышно характерные щелчки то устройство рабочее.

Также необходимо продуть трубки от конденсата накапливающийся в них.

осмотреть устройство Вентури: при длительном термическом воздействии деформируется, вызывая ошибку? трубка находится на внутренней стенке вентилятора (турбины). Не забываем продуть трубки от влаги.

Неполадки в работе вентилятора: проконтролировать работу вентилятора не сложно, нужно открыть крышку котла и визуально и аудиально удостоверится в его работе (вращение и шум крыльчатки), часто бывает что элементы вентилятора изнашиваются (ротор, статор, подшипники) и он не выходит на рабочий режим вращения/тяги.

Если крыльчатка засорилось ее можно почистить зубной щеткой и пылесосом, также не лишним будет разобрать и смазать подшипник.

Проверить дымоход: засор уменьшает канал отвода дымовых газов, обледенение оголовка также препятствует выводу отработанных газов. Применительно к котлам Navien с открытой камерой сгорания (воздух берется из помещения) нужно обеспечить хороший приток воздуха в помещение.

Неисправность электронной платы: cамостоятельно заменить блок не составит труда: прикручивается винтами к задней стенке агрегата, а места установки проводов, кабелей не перепутать (порты отличаются размерами, конфигурацией).

Если плата для другой модификации Навьен, требуется ее настройка, настройка производится переключением пинов (белые микро клавиши на плате слева), просто дублируем с вышедшей из строя платы.

Устранение некоторых проблем в работе котла

Как и любая, даже самая надёжная техника, в котлах Навьен могут возникнуть некоторые неполадки, часть из которых владелец прибора может устранить самостоятельно.

В первую очередь важно распознать причину поломки. Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки

Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки.

Вот коды неисправностей котлов Навьен:

• 01е – оборудование перегрелось.
• 02е – мало воды в отоплении /оборвалась цепь датчика протока.
• 03е – не поступает сигнал о пламени: его может действительно не быть, или проблемы с соответствующим датчиком.
• 04е – ложные данные о наличие пламени/ короткое замыкание в датчике пламени.
• 05е – проблемы с датчиком t отопительной воды.
• 06е – короткое замыкание в датчике t отопительной воды.
• 07е – проблемы с датчиком t горячего водоснабжения.
• 08е – короткое замыкание в датчике t горячего водоснабжения.
• 09е – проблема с вентилятором.
• 10е – проблема с удалением дыма.
• 12е – во время работы погасло пламя.
• 13е – короткое замыкание в датчике протока отопления.
• 14е – нет подачи газа.
• 15е – проблема с платой управления.
• 16е – котёл перегрет.
• 17е – ошибка с DIP-переключателем.
• 18е – перегрет датчик удаления дыма.
• 27е – проблема с датчиком давления воздуха (обрыв или короткое замыкание).

Ошибка 01е

Перегрев оборудования может случиться из-за того, что в результате засора сузились протоки, или поломался циркуляционный насос.

Что можно сделать самостоятельно:

1. Исследовать крыльчатку циркуляционного насоса на предмет повреждения крыльчатки.
2. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
3. В системе отопления проверить – нет ли воздуха. Если есть, его нужно стравить.

02е

Ошибка о том, что мало теплоносителя, может выдаваться котлом, если в системе есть воздух, мало воды, повреждена крыльчатка циркуляционного насоса, закрыт распределительный клапан или сломался датчик протока.

Что можно сделать:

1. Стравить воздух.
2. Отрегулировать давление.
3. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
4. Открыть распределительный клапан.
5. Проверить датчик протока – нет ли в нём замыкания, есть ли сопротивление.
6. Вскрыть корпус датчика, почистить флажок (подвижный механизм с магнитом).

Чаще всего проблема оказывается в наличии воздуха в системе горячей воды.

03е

Нет сигнала о пламени. Причины этому могут быть:

1. Поломка датчика ионизации.
2. Нет газа.
3. Нет розжига.
4. Закрыт кран.
5. Неисправно заземление котла.

Засор на датчике пламени нужно почистить. Серый налёт на электроде счищается мелкой наждачкой.

05е

Что можно сделать:

1. Проверить сопротивление на всей цепи от контроллера до датчика. Найдя неисправность – заменить датчик.
2. Разъёмы контроллера и датчика рассоединить и снова соединить.

10е

Проблемы с удалением дыма могут возникнуть из-за сбоя в работе вентилятора, перегиба или неправильного присоединения трубок датчика к вентилятору. Кроме того, дымоход может быть засорён, или просто был резкий и сильный порыв ветра.

Что можно сделать:

1. Осуществить ремонт вентилятора, либо его замену.
2. Проверить правильность соединения трубок датчика.
3. Прочистить дымоход от засоров.

11е

Проблема с датчиком заполнения водой – такая ошибка предусмотрена только для котлов европейского производства, оснащённых соответствующими датчиками.

Шум и гул

Может так случиться, что на дисплее ошибка не высвечивается, но появилось неестественное гудение или шум в приборе. Такое бывает, когда вода с трудом проходит по трубкам из-за накипи, перегревается и вскипает. Причина может быть в плохом теплоносителе.

Теплоноситель Навьен

Порядок устранения проблемы:

1. Устранить проблему можно, разобрав агрегат и прочистив теплообменник. Если это не удаётся, деталь нужно заменить.
2. Кроме того, нужно проверить краны – открыты ли они на максимум.
3. Сделайте температуру воды пониже. Возможно, мощность котла избыточная для того трубопровода, к которому он подключён.

Нет горячей воды

Бывает, что отопление котёл греет как надо, а воду для ГВС перестал нагревать. Это проблема в трёхходовом клапане. Прочистки и ремонты не спасут – нужно менять деталь! Проблема не редкая, клапана нормально работают около 4 лет.

Итак. Котлы Навьен – надёжное и экономичное оборудование. При правильной эксплуатации и грамотном подходе к возникшим трудностям, проблемы можно устранить даже без привлечения специалистов из сервиса.

Неисправности газовых котлов Навьен и их устранение

Как известно, не бывает ничего абсолютно надежного или вечного, любое оборудование имеет тенденцию к выходу из строя. Изучая, как устранить ошибку 03, выдаваемую котлом Навьен, не нужно забывать и о других вероятных отказах, сбоях.

Иногда это мелкие неисправности, которые вполне по силам диагностировать (и даже исправить) самому владельцу. Код «01» аккумулирует несколько вероятных поводов для сбоя в нормальной работе, это засорение контура отопления, отказ циркуляционного насоса или ухудшение нормального протока в трубах. Попытаться устранить эту проблему можно, выдавив лишний воздух из фильтра отопительной магистрали. После чего следует выполнить проверку насоса (крыльчатки и двигателя) – визуальным осмотром и замером сопротивления обмотки мотора.

При коде «02» внешне вроде бы все работает: функционирует контур горячей воды, которая исправно бежит из крана, но потом вдруг резко становится холодной. Причины следует искать в слабом уровне воды, отказе датчика, банально закрытом распределительном кране. Может барахлить и циркуляционный насос.

Для устранения ошибки стравливают воздух, проверяют систему циркуляции (двигатель), положение запорных вентилей. Не помешает осмотреть датчик, но чаще всего причина для неисправности котла газового двухконтурного настенного Навьен — в завоздушенности системы.

Для кода «10» характерны неполадки в воздуподающих трубках вентилятора: неправильное подключение или повреждение. Такую же ошибку может вызвать забитый дымоход (резкие порывы ветра), в любом случае, начинать нужно с осмотра магистрали отвода продуктов сгорания.

Кодировке «05» соответствует сбой в автоматике замера температуры. При этом проверяют состояние проводников, соединяющих датчик с платой контроллера. Иногда достаточно, не выполняя замену сенсора, зачистить контакты или сначала отключить, а потом снова подключить его.

Кроме вышеперечисленных неисправностей, иногда котел начинает гудеть во время открывания крана горячей воды. Специалисты считают данную проблему типичной, широко распространенной, и объясняют ее забитым теплообменником. Кардинальное решение – замена узла, но для начала можно попытаться его очистить.

Вышедший из строя трехходовой клапан, ресурс которого редко превышает 4 года, приводит к тому, что котел Навьен плохо греет горячую воду (при нормальной работе остальных систем, включая отопительный контур). Решается установкой нового.
