Экономичный и универсальный твердотопливный котел на дровах: цена и установка

Виды и краткое описание

Приборы отличаются по нескольким особенностям, на которые стоит обращать внимание перед покупкой. Некоторые котлы не подходят по типу питания, другие по конструкции

Некоторые котлы не подходят по типу питания, другие по конструкции.

Вид топлива

Источником тепла для твердотопливных приборов, чаще всего, являются уголь, дрова или торф.

Топливо необходимо закладывать каждые 4-8 часов, исключая модели длительного горения, подбрасывание дров зависит от мощности, режима горения и площади, которую нужно обогреть.

Некоторые устройства оснащены дополнительным термометром, системой авторозжига и панелью управления.

Принцип сжигания топлива

Пиролизные — основой устройства идет выработка тепла при сгорании газа. Газ добывается из дерева методом сухой перегонки от 600 до 800 градусов по цельсию.

Вода нагревается при сжигании газа, который образуется при пиролизе. Данный тип котлов обладает повышенным КПД до 91%. При работе таких моделей практически нет выделений золы и сажи.

Традиционные — используют тепло от сгорания закладочного материала. Современные модели используют технику верхнего горения, которая обеспечивает поочередное горение каждого топлива. Из-за чего уменьшается количество золы, а КПД повышается до 80 %.

Энергозависимость

Энергозависимые — приборы, которые нуждаются в питании от электросети для регулировки нагрева, температуры, вентиляции и регулировки насосов.

Энергонезависимые — для данных котлов не нужны дополнительные источники питания. Все управление регулировкой температуры, отвода дыма, циркуляция воды осуществляется механически.

Твердотопливный котел: общее описание

Твердотопливный котел — устройство, которое вырабатывает тепловую энергию при сжигании топлива.

Отсутствие влияния внешних факторов (стабильности подачи электроэнергии, возможности подключения к газопроводной магистрали и отсутствие газгольдера, цен на дизтопливо) объясняет частоту выбора для индивидуальных систем отопления агрегатов, работающих на твердых видах горючего.

Выпускаются модели с широким диапазоном характеристик, доступных функций, разной степенью автономности.

Принцип работы

После загрузки и розжига под действием тяги горячие газы проходят вдоль элементов теплообменника, нагревая воду внутри труб. Продукты сгорания отводятся через патрубок в дымоход. Жидкость циркулирует в системе, нагревая радиаторные секции. По мере расхода топлива выполняется его повторная подача в ручном или автоматическом режиме.

Устройство

Основу конструкции составляет топка, состоящая из портала для загрузки, колосников для организации воздухоподачи и зоны дымоотведения. Зола собирается в отдельную емкость. Для теплообмена предусмотрена водяная рубашка, в которой циркулирует жидкость. Терморегуляция и контроль нагрева выполняются заслонкой и шиберами.

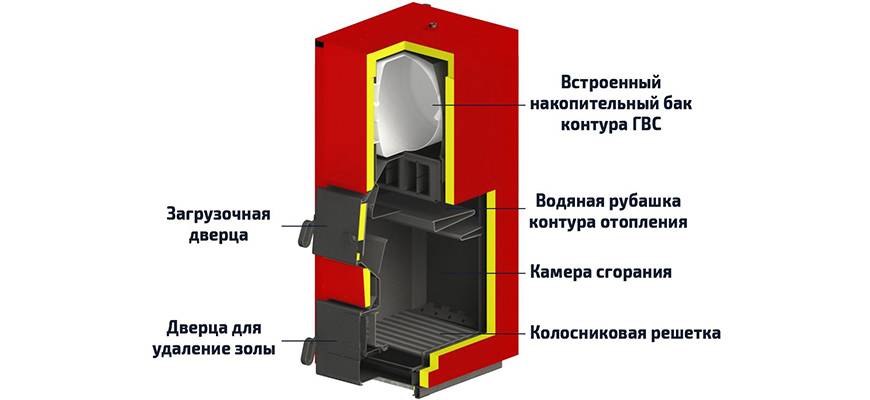

Устройство твердотопливного котла.

Области применения

Для дачи, загородного дома, производственного предприятия, промышленного цеха, технологических зданий, частных мастерских твердотопливная котельная — экономичный, надежный вариант организации отопления. Объект может эксплуатироваться периодически или на постоянной основе.

Обвязка котла водяным отопительным контуром

Энергоэффективность и безопасность работы котельной — задачи, решаемые при выборе правильной схемы подключения агрегата к трубопроводу. При этом расположение технологического оборудования (насосов, клапанов, воздухоотводчиков, измерительных приборов) влияет на точность контроля параметров и корректность срабатывания устройств защиты.

Система гравитационного типа

В зависимости от исполнения контуры бывают открытыми и закрытыми. Первый вариант предполагает монтаж расширителя на чердаке, второй — расположенного на уровне котла мембранного бака с обязательным оснащением системы группой безопасности.

Система гравитационного типа функционирует благодаря циркуляции воды.

С естественной циркуляцией

Напорное оборудование не предусмотрено. Движение теплоносителя обеспечивается за счет расположения котла на нижнем уровне здания. Минимальный угол уклона, соблюдаемый при прокладке трубопроводов, — 0,5°. Скорость перемещения воды в системе — 0,1‑0,25 м/с.

С принудительной

Жидкость циркулирует в контуре под действием насоса, расположенного на линии «обратки». Его выбирают по давлению и объему перекачиваемого теплоносителя исходя из обогреваемой площади и конфигурации контура. Возможно использование открытой или закрытой схемы.

Основные разновидности

Тип оборудования для обогрева определяет его эксплуатационные свойства, параметры, требования к техобслуживанию. От конструктивного исполнения зависят габариты, область применения техники.

Классический дровяной для отопления частного дома

Наиболее распространенный вариант, отличающийся простотой конструкции, энергонезависимостью, способностью работать со всеми видами горючего. Для терморегуляции задействуются механический привод и заслонка.

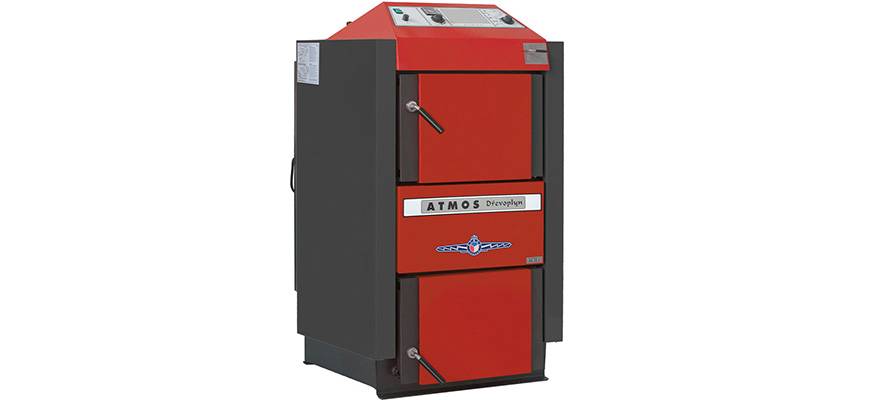

Классический дровяной котел отличается простотой конструкции.

С дополнительной тягой

Для более полного сгорания топлива предусматривается принудительная подача воздуха в топку или оснащение агрегата дымососом (вытяжкой для продуктов сгорания, усиливающей тягу). Это увеличивает производительность, снижает расход горючего.

Пиролизный

Газогенераторные модели имеют 2 камеры сгорания: для твердого топлива и выделяемого на первом этапе горючего газа. Такое исполнение обеспечивает экологичность, энергоэффективность установки, повышает ее КПД до 95%. Можно использовать топливо любой фракции при условии контроля его влажности.

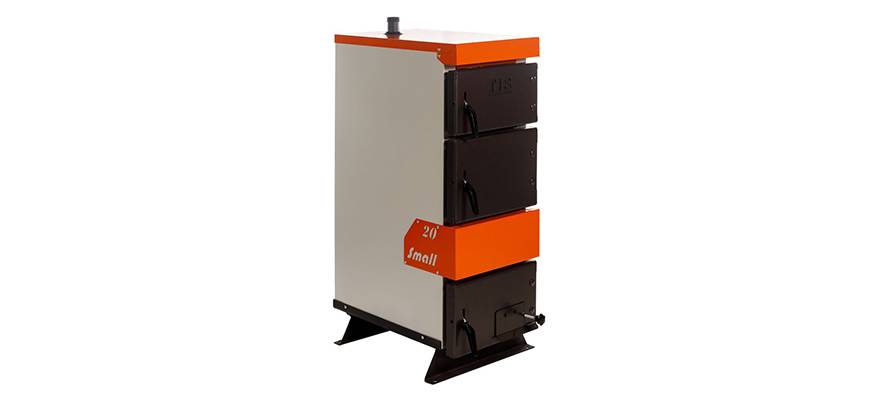

Пиролизный котел имеет 2 камеры сгорания.

Длительного горения

Оборудование оснащено колосниками с водяным охлаждением, системой удаления дыма с конвекционными каналами, блоком управления и вентилятором для подачи воздуха. Котлы отличаются 90‑95%-ным КПД, временем автономной работы до 48 часов, отсутствием сложной электроники, что повышает надежность агрегатов.

Автоматический

Подача топлива автоматизирована, выполняется при помощи шнекового конвейера или пневматического транспортера из внешнего бункера, в котором оно хранится в большом объеме. Применяется сложная электроника, контролирующая температуру теплоносителя. Доступна функция дистанционного управления.

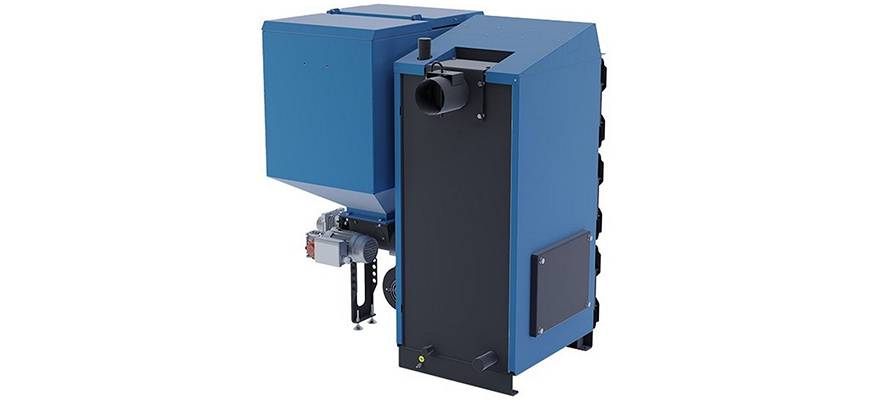

Автоматический котел — один из самых удобных агрегатов в использовании.

Преимущества и недостатки твердотопливного котла

Основным аргументом в пользу котлов на твердом топливе, который приводят мастера, специализирующиеся на отопительном оборудовании, становится доступность горючего и разнообразие его видов. При отсутствии возможности подключения к газовой магистрали котельная, работающая на дровах, угле, торфе, — эффективное и сравнительно недорогое решение.

Потребители отмечают следующие достоинства этого вида техники:

• возможность выбора оптимальной модели с учетом особенностей применяемого топлива, требуемых характеристик;
• энергонезависимость;
• способность стабильно работать в сложных эксплуатационных условиях (в пыльных помещениях, во время проведения строительных или производственных работ);
• отсутствие необходимости в предварительном оформлении разрешительных документов перед установкой котла.

При этом твердотопливные агрегаты требуют регулярной подачи топлива и чистки от золы. Они автономно работают 5‑12 часов, после этого пламя в топке затухает. Устранить этот недостаток можно установкой пиролизного агрегата.

Организованная на базе такой котельной система обогрева требует детальных расчетов, учета действующих требований безопасности при эксплуатации и монтаже. Регулярное техобслуживание — гарантия надежной безаварийной работы установки.

Подробная инструкция по монтажу

Твердотопливные агрегаты отличаются высокой инерционностью (исключение составляют пеллетные модели) и склонностью к образованию в топливнике конденсата. Длительная безаварийная работа оборудования возможна при условии качественно выполненного монтажа.

Мастера придерживаются следующей последовательности действий:

1. Подготовка помещения (устройство вентиляции, освещения), площадки из негорючего материала.
2. Инсталляция котла согласно проекту с выравниванием корпуса по вертикали, выдержкой соосности патрубка дымохода.
3. Устройство теплоизолированной системы отвода продуктов сгорания высотой от 5 м при допустимом количестве поворотов менее 3.
4. Подключение к отопительному контуру (обвязка).
5. Пробный пуск.

Как выбрать и на что обратить внимание

Вид топлива

Если в выборе топлива клиент отдает предпочтение углю, то лучше выбрать котел и стали. Если же в качестве топлива используются дрова, то наилучшим выбором будет чугунная модель.

Мощность

От данного критерия зависит, какую площадь будет способен обогреть прибор, как часто необходимо подбрасывать топливо.

ОБРАТИТЕ ВНИМАНИЕ!
Для большого помещения и двухэтажного частного дома подойдет котел мощностью от 20-36 кВт.

А для небольшого дачного дома хватит и 14 кВт.

Вес и стоимость

Большой вес и габариты доставят неудобства, если у клиента нет специального места для размещения котла.

Тяжелый вес также означает более высокую стоимость за установку и доставку. Кроме того, тяжелые котлы стоят значительно дороже более облегченных моделей.

Экономичность

Коэффициент у котла из чугуна меньше, чем у стального. Но чугунный котел дольше остывает, тем самым сохраняя тепло более длительное время.

От времени сгорания зависит временной интервал между закладками топлива. Так, экономичные модели из чугуна могут держать тепло всю ночь.

Долговечность конструкции

Срок использования техники по умолчанию указывается около 10 лет. Но это зависит от аккуратности обращения владельца и качества материалов, из которых сделан котел.

Если выбрать модель с хорошими материалами, надежной сборкой и правильно ухаживать за отопительным оборудованием, то устройство прослужит дольше.

Безопасность

Оборудование может нагреваться, из-за чего есть риск ожогов.

Современные устройства оборудованы специальным слоем защиты, и стенки таких приборов не нагреваются. Кроме того, используется защита на ручки дверей и подключается панель управления.

Как соорудить твердотопливный котел для загородного дома или коттеджа без помощи специалиста

Простейший агрегат можно изготовить самостоятельно при наличии базовых навыков по ведению сварочных работ.

Классический вариант включает следующие элементы:

• топочную камеру;
• теплообменник;
• регулятор тяги;
• колосники;
• дымоход.

От размеров загрузочного бункера, его вместительности зависит время автономной работы устройства.

Необходимые инструменты и материалы

После проектирования твердотопливной котельной установки составляют спецификацию и чертежи.

Для изготовления агрегата потребуются:

• сварочный аппарат;
• электрическая дрель;
• угловая шлифовальная машина;
• набор отверток, ключей;
• пассатижи;
• молоток;
• угольник.

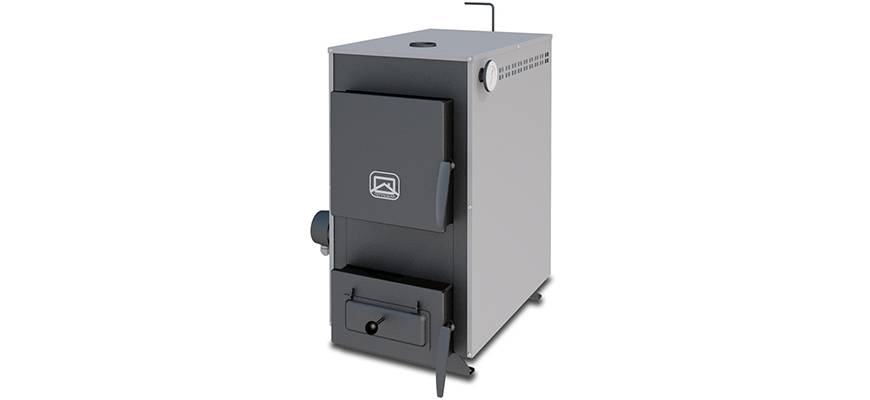

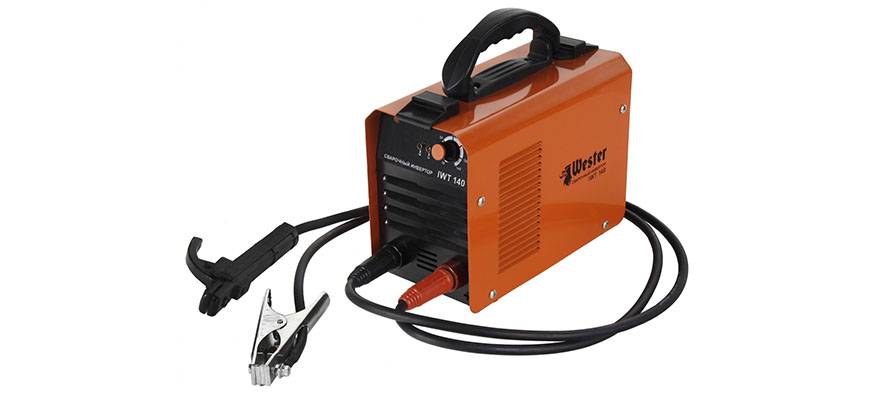

Для изготовления котла требуется сварочный аппарат.

Для каркаса нужен уголок из жаропрочной стали 50 х 50, стальные трубы для теплообменника диаметром 32‑50 мм или готовый чугунный змеевик, демонтированный с ранее используемого агрегата. Для изготовления накопителя нужен листовой прокат нержавеющей стали. Минимальная толщина металла для котла — 5 мм, для колосников — 7 мм.

Пошаговая инструкция

Для выполнения поставленной задачи потребуются навыки выполнения сварочных работ с учетом особенностей выбранного металла, используемого сварочного аппарата. Основные операции выполняются в следующей последовательности:

1. Изготовление двухслойного жесткого корпуса с топочной камерой на основе каркаса из уголка. Между слоями металлопроката засыпают песок для предупреждения деформации листов при нагреве.
2. Подготовка проемов для зольника и загрузочного бункера на передней стенке согласно разметке. Для увеличения точности выполнения операции мастера рекомендуют в углах сделать дрелью отверстия диаметром 3‑4 мм.
3. Изготовление теплообменника из водопроводных стальных труб методом сварки с применением отводов.
4. Сборка узлов агрегата. Выполняется на месте монтажа в соответствии с проектом.

После пробного пуска собранной установки при необходимости устраняют выявленные недочеты, вносят коррективы в конструкцию.

Параметры выбора оборудования для обогрева

Эффективность отопления определяется правильным выбором модели котла. Каждый из критериев влияет на характеристики системы, ее надежность, удобство эксплуатации.

Материал по теме: Особенности приобретения и подбор нужных характеристик газового двухконтурного котла

Материал теплообменника

Змеевик может быть стальным или чугунным. Первый вариант привлекает высоким КПД (от 86%), стойкостью к ударным нагрузкам, простотой чистки, большим объемом камеры сгорания в сравнении с аналогами. При этом срок службы и стойкость к коррозии таких моделей меньше. Чугун надежнее, служит от 25 лет, выдерживает высокие температуры, прост в очистке.

Виды топлива

Производители выпускают котлы, работающие на угле, дровах, торфяных брикетах, пеллетах, коксе. Выбор оборудования мультитопливного исполнения повышает универсальность агрегата, позволяет в зависимости от ситуации выбирать оптимальный вид горючего.

Твердотопливные котлы работают на дровах.

Мощность

Производительность установки определяют исходя из количества отапливаемых квадратных метров (из расчета 1 кВт/10 м²). Для получения более точного показателя учитывают эффективность теплоизоляции здания. Если ее нет, при расчетах вводится коэффициент 60, для утепленных зданий — 40.

Чтобы техника работала без перегрузок, мастера рекомендуют предусматривать 20 %-ный запас мощности. При высоте потолка 2,7 м и площади 150 м² расчет выполняют следующим образом:

150 х 2,7 х 60 х 1,2 = 29160 Вт.

Габариты

Размер корпуса зависит от вида топлива, конструкции, комплектации установки, материала теплообменника, характеристик модели. Для техники классической конструкции, работающей автономно 8‑12 часов, этот показатель составит в среднем 1100 х 600 х 850 мм.

Полезный объем загрузочной камеры

В зависимости от модификации оборудования соотношение размеров топки и мощности составляет для агрегатов со стальным теплообменником 1,6‑2,6 л/кВт, для чугунных аналогов — 1,1‑1,4 л/кВт. Чем величина больше, тем реже нужна загрузка топлива.

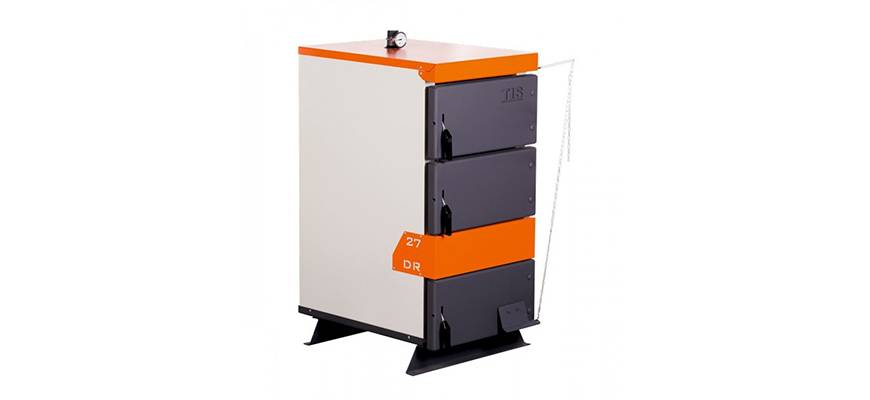

Объем загрузочной камеры зависит от мощности.

Потребление электроэнергии

Техника с электронным управлением, оснащенная вентилятором для подачи воздуха и насосом для циркуляции теплоносителя, требует подключения к сети. Для надежности энергоснабжения предусматривают резервирование на случай перебоев питания.

Наличие буферной емкости

Возможность организации ГВС — аргумент в пользу выбора моделей, оснащенных встроенным или внешним теплоизолированным баком для нагретой воды.

Долговечность конструкции

Срок службы котла зависит от материала изготовления корпуса, теплообменника, толщины используемой стали. При соблюдении базовых рекомендаций для чугунных моделей он превышает 25 лет, для стальных — 15.

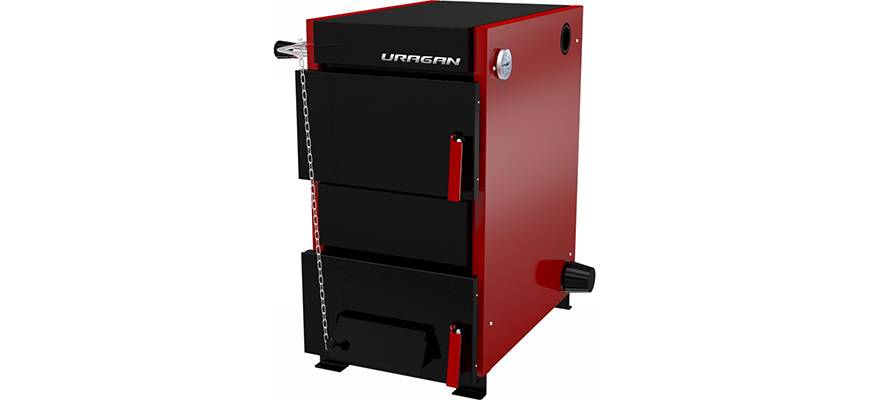

Долговечность конструкции зависит от материала изготовления корпуса.

Безопасность

Стабильность работы агрегата зависит от качества его сборки, комплектации, точности соблюдения правил монтажа и эксплуатации. Надежность системы повышается с установкой предохранительных клапанов, манометра для контроля давления, воздухоотводчиков, с резервированием питания циркуляционного насоса.

Дополнительные опции

Для повышения КПД в комплектацию включают автоматику с функцией управления подачей воздуха в зону горения, контроля температуры в соответствии с настройками комнатного терморегулятора. Выпускают модели с авторозжигом, конвейерной подачей горючего.

Лучшие пиролизные котлы

ТРАЯН Т15 15 кВт

Модель пиролизного котла от российского производителя на твердотопливном виде питания. Изготовлен из высококачественной стали, материал не нагревается, очищается легче, чем модели из чугуна.

После продолжительного использования краска может облупиться.

Параметры:

• тип котла — твердотопливный;
• вид — пиролизный;
• тепловая мощность — 15 кВт;
• отапливаемая площадь — 160 м2;
• установка — напольная;
• энергонезависимость — да;
• управление — механическое;
• КПД — 85%;
• топливо — дрова, уголь;
• вес котла — 230 кг;
• давление — 95%;
• цена — 44370 рублей.

Достоинства:

• низкий уровень шума;
• равномерный прогрев помещения;
• быстро нагревается;
• надежная сборка;
• качественные материал;
• хорошая покраска.

Недостатки:

• высокая стоимость;
• тяжелый вес.

Буржуй-К МОДЕРН-12 12 кВт

Твердотопливный котел насыщенного яркого цвет, изготовлен из качественной стали. Мощности в 12 кВт хватает для обогрева помещения 120 м2.

Работает на дровах, угле, торфяных брикетах.

Подходит для дачного дома или мастерской.

Параметры:

• тип — котел;
• топливо — дрова, уголь, древесные брикеты, торф;
• количество контуров — одноконтурный;
• мощность — 12 кВт;
• отапливаемая площадь — 120 м2;
• камера сгорания — открытая;
• КПД — 92 %;
• управление — механическое;
• установка — напольная;
• термометр, манометр — да;
• вес котла — 220 кг;
• габариты — 400*1070*780 мм;
• стоимость — 59900 рублей.

Достоинства:

• возможность использовать разнообразное топливо;
• высокий КПД;
• наличие термометра;
• стильный дизайн;
• достойно прогревает помещение;

Недостатки:

• завышенная цена;
• тяжелый вес;
• неудобный зольник.

Буржуй-К МОДЕРН-24 24 кВт

Котел от российских производителей на твердом топливе и мощностью 24 кВт, которой достаточно для отопления частного загородного дома площадью в 250 м2.

Устройство устанавливается напольно, работает на твердом топливе.

Характеристики:

• тип — твердотопливный котел;
• количество контуров — одноконтурный;
• тепловая мощность — 24 кВт№
• обогрев площади — 250 м2;
• установка — напольная;
• энергонезависимый — да;
• управление — механика;
• топливо — уголь, дрова, пеллеты, древесные брикеты, торф;
• максимальное давление — 4.5 бар;
• термометр — есть;
• манометр — есть;
• габариты — 500*1180*800 мм;
• вес котла — 310 кг;
• стоимость — 76050 рублей.

Достоинства:

• высокая мощность;
• удобное управление;
• зольник легко очищается;
• качественные материалы;
• надежная сборка.

Недостатки:

• высокая цена;
• тяжелый вес;
• громоздкий.

ТРАЯН Т20 20 кВт

Твердотопливный котел мощностью в 20 кВт для отапливания частных домов, мастерских и других помещений. Топится при помощи угля и дрова.

Установка производится напольно, на специальные ножки.

Толстая сталь обеспечивает долговечность устройства.

Характеристики:

• тип устройства — твердотопливный котел;
• контуры — один;
• максимальная мощность — 20 кВт;
• площадь — 220 кв.м.;
• установка — напольная;
• энергонезависимость — да;
• управление — механика;
• камера сгорания — открытая;
• топливо — дрова, уголь;
• функции — термометр, манометр;
• габариты — 460*980*760 мм;
• вес котла — 260 кг;
• цена — 51990 рублей.

Достоинства:

• быстрый нагрев;
• длительное горение топлива;
• производитель оперативно отвечает на вопрос клиентов;
• простота использования;
• долговечные материалы.

Недостатки:

• высокая цена;
• тяжелый вес;
• громоздкий;
• маленькая топка.

ТРАЯН Т10 10 кВт

Устройство на твердом топливе с мощностью 10 кВт для отопления помещения на 90 м2. Подходит для прогрева небольшой студии, дачного дома или мастерской.

Характеристики:

• тип устройства — твердотопливный, пиролизный котел;
• мощность — 10 кВт;
• количество контуров — одноконтурный;
• площадь — 90 м2;
• установка — напольная;
• термометр — есть;
• энергонезависимый — да;
• управление — механика;
• камера сгорания — открытая;
• давление воды — 4,5 бар;
• размеры — 380*860*670 мм;
• вес котла — 180 кг;
• стоимость — 38990 рублей.

Достоинства:

• качественная сборка;
• удобное использование;
• легко чистить зольник;
• надежные материалы;
• быстрый нагрев.

Недостатки:

• тяжелый вес;
• высокая цена;
• малая мощность.
