Схема с гидрострелкой
Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.
Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.
Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.
Для чего нужен расширительный бак в котельной
В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.
Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.
Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.
Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.
Технология установки газового оборудования
Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.
Установка настенного котла
- Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
- Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
- Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
- Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
- Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
- Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
- Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.
ВАЖНО! Первый запуск проводится в присутствии газовщика
Монтаж напольного котла
Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
- Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
- Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
- Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
- Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
- Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.
Устройство
Котельная не может функционировать без водогрейного или парового котла и его обвязки. Последняя всегда включает следующие элементы:
- Открытый расширительный или закрытый мембранный бачок. Задачей любого из этих элементов является уменьшение давления, которое создал нагретый и увеличенный в объеме теплоноситель. Любой из этих бачков можно и не устанавливать. Это потому, что он может быть встроенным в конструкцию котла с автоматизацией.
- Распределительный коллектор. Его работа заключается в распределении теплоносителя по контурам отопительной системы.
- Группа безопасности. Ее формируют из предохранительного клапана, клапана сброса давления и манометра.
- Циркуляционный насос. Перекачивает теплоноситель по обвязке закрытого типа. Если она должна быть открытой, то проектирование проводят без учета этого элемента.
- Бойлер косвенного нагрева. Благодаря этому элементу с большим объемом нагревается вода, которая потом поступает к кранам и в ванную комнату в том количестве, сколько надо.
- Дымоход. Его монтируют для отвода всех продуктов сгорания в атмосферу.
- Тепловой аккумулятор. Имея большой объем, является очень полезным, ведь позволяет накапливать избыточное тепло и затем отдавать его внутрь частного дома с подвалом и двумя этажами. Чтобы он отдал столько тепла, сколько нужно, применяют термостат, подключенный к циркуляционному насосу.
Стоит отметить, что выбор, а также монтаж котельного оборудования с автоматизацией зависят от того, какой водогрейный или паровой котел, какую схему обвязки выбрали хозяева частного дома. Например, если отопление будет производиться газовым котлом, который всегда имеет приборы автоматизации, тогда в проект не нужно включать группу безопасности, мембранный бак и тепловой аккумулятор. Почти такой же является ситуация с котлом, который для работы использует электрический ток.

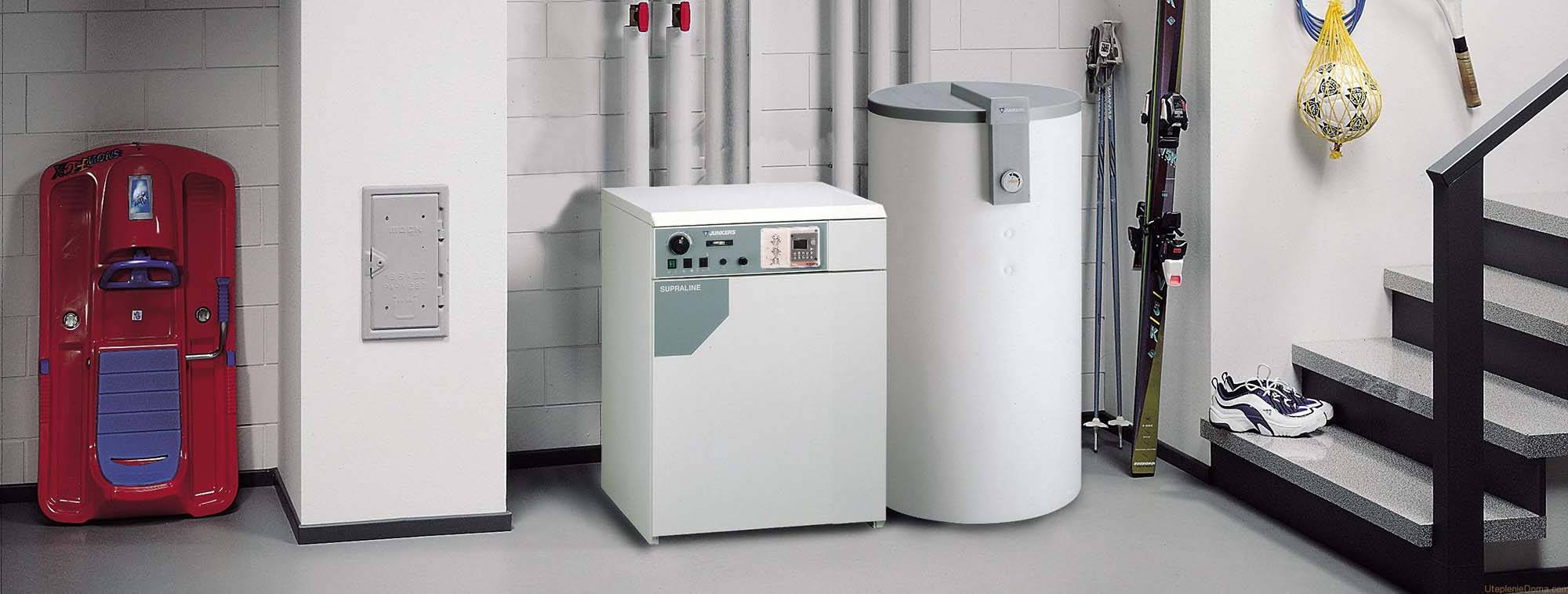

Обслуживание котельной
Техобслуживание котельной обеспечивает безопасность эксплуатации на высоком уровне, работоспособность оборудования. Обслуживание котельной выполняют специалисты соответствующих предприятий.
Источник фото: fb.ru
Как правило, эта процедура содержит в себе следующие этапы:
- чистка бойлеров от накипи при помощи химических реагентов;
- чистка горелок;
- чистка топочной камеры;
- проверка работы автоматики и электроники;
- чистка подводящих и отводящих топливо каналов.
Своевременное обслуживание котлов обеспечивает:
- устойчивую работу оборудования;
- высокий коэффициент полезного действия;
- сократить затраты на энергоресурсы;
- продлить срок эксплуатации котла.
Техническое обслуживание должно осуществляться периодически, не реже одного раза в год.
Общие требования к топочным зданиям
Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.
Котел может находиться внутри дома:
- на чердачном или мансардном этаже;
- в подвальном помещении;
- на кухне.
Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).
Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:
- Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
- При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
- При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
- Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
- Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
- Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
- Обязательно наличие естественного освещения и системы вентиляции.
Строительство бойлерного отделения желательно начинать с подготовки проекта.
В нем учитывают все требования, отвечающие следующим подзаконным актам:
- СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
- своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.
Высота потолков и объём помещения
Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.
Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.
Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.
Вентиляция
Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.
Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.
Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.
Дополнительные коммуникации
Проводка в котельной должна быть закрытого типа
Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:
- Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
- Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
- Все выключатели устанавливаются со стороны улицы.
Нормативы к помещению котельной для газового котла
Помещение, где будет располагаться газовый котел, должно подготавливаться с особой серьезностью. Газовые котлы взрывоопасны, поэтому требуют особой подготовки помещения
Основные нормативы:
- Площадь помещения, где будет устанавливаться газовый котел, должна быть не меньше 4 квадратных метров;
- Ширина входной двери должна быть не меньше 0,8 метров в ширину;
- Освещение помещения должно быть продумано. Обязательное наличие окна с форточками;
- Минимальная высота потолка — 2,5 метров;
- Контур заземления обязателен;
- Наличие трубопровода с холодной водой;
- Сечение дымохода делается в соответствии с мощностью газового котла;
- Стены котельной нужно заранее оштукатурить.
Газовые котлы нельзя устанавливать:
- В коридорах;
- В ванных комнатах;
- В закрытых помещениях без окон и форточек;
- В подвальных помещениях;
- На балконах.
Очень часто газовые котлы устанавливают на кухне рядом с газовой плитой. Во-первых, это удобно. Во-вторых, кухонное помещение соответствует всем выдвигаемым требованиям. В-третьих, потому что на кухне уже есть трубы с холодной водой, а значит установка котла в кухне снизит затраты.
Если вы выбираете газовый котел с открытой камерой сгорания, то их лучше устанавливать в отдельных помещениях. Эти котлы идеально подходят для частных домов.
Вентиляция котельной
Отапливаемому котлу для укрепления хода горения нужен кислород, и его требуется взять из атмосферы. Следует также не предоставить угарному газу скапливаться в помещении бойлерной и просачиваться в жилье. Притоку нового кислорода в здание кочегарки согласно взаимоотношению к выводу принято являться троекратным.
В кочегарку необходимо подать приточное и вытяжное проветривание. С целью природного вентилирования в обратной от котла стене делается отверстие примерно 15 сантиметров. В него вводится вентиляторная трубка, оснащенная заслонкой.
Если кочегарка расположена в изолированном помещении, в таком случае подачу атмосферы внешне возможно гарантировать посредством жалюзийные сетки, расположенной напрямую в входной двери в низу порога.
Показатели на объем отверстий – не меньше 10 см2 поперечной участка на 1 кВт силы котла, в случае если тяга совершается с природы. Проветривание кочегарки объединяют и с вентиляторной концепцией всего здания.
Если воздушное пространство действует внутри, объем отверстия необходимо сделать, отталкиваясь от иного норматива, 25 см2 на 1 кВт.Заменой природного проветривания либо добавлением к ней считается принудительное вентилирование.
Чтобы уменьшить употребление электричества, ее присоединяют к оснащению котла. Вентиляторы станут крутиться лишь при функционирующем котле. В газовой вентиляторную концепцию необходимо разместить в блок-корпус. Тем самым избежав воспламенений и взрывов.
Нововведением для тех, кого заинтересует особенность устройства кочегарки в индивидуальном жилье, будут автоматизированные атмосфера-концепции. Они удерживают установленные атмосферные характеристики в помещении в механическом порядке и меняют их при потребности в отсутствии жильца.
Устройство внешней котельной в частном доме
Чтобы в процессе эксплуатации котельной избежать проблем, все работы следует проводить с соблюдением определенных правил и требований.
- перед тем как приступать к обустройству котельной в частном доме, следует подумать о помещении, в котором будет располагаться оборудование для системы отопления. Допускается одна общая дверь с другой комнатой, которая обязательно должна быть металлической;
- под зданием следует сделать независимый фундамент, а во время работ по созданию помещения используют материалы, которые являются не горючими. Чтобы избежать ошибок, следует перед началом работ зайти на строительные сайты. Ознакомление с инструкциями с фотографиями позволит избежать ошибок;
- под котлом создают основание, которое должно превосходить поверхность пола на 20 см;
- вывод в канализацию оборудуют на случай сброса теплоносителя в аварийных ситуациях.

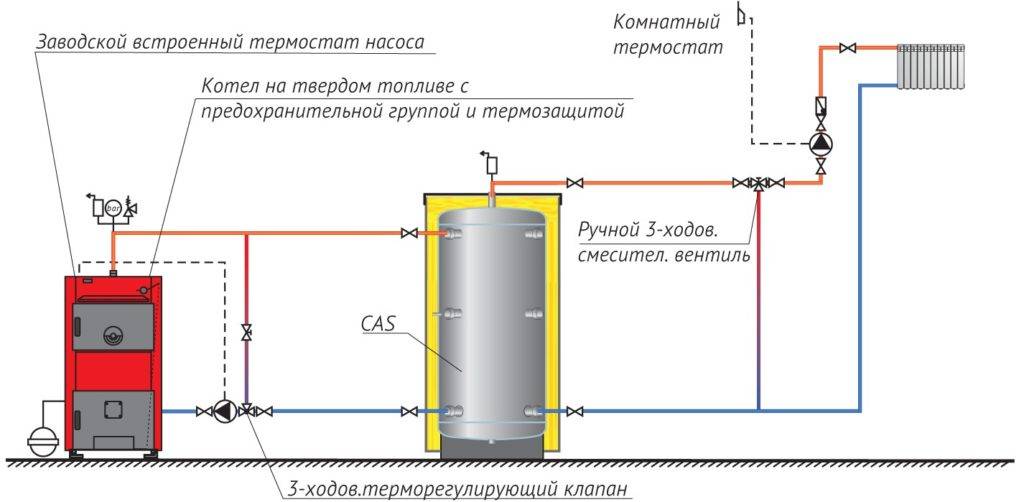

Схема котельной при использовании твердого топлива
Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент — выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.
Минимальные условия для эксплуатации твердотопливного оборудования:
- расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
- выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
- снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
- исключение надстроек над бункером.
Технологический состав котельной с ТТ-теплогенератором
Перечень оснащения для топки твердым топливом включает:
- котел с необходимыми баками, резервуарами и т.п.;
- комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
- бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
- труба отвода дыма эффективного диаметра и высоты;
- организованный сливной комплекс на случай простоя аппарата;
- погодозависимая или настраиваемая автоматика;
- система огнеудаления и пожаротушения.
К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.
Проект
Требования к помещению газовой котельной в частном доме подразумевает соответствие ряду нормам. Проект делает специалист, имеющий на это разрешение. При создании проекта проводится теплотехнический расчёт комнаты, подбирается оборудование и делаются чертежи, описываются в записке решения. Результат подаётся для согласования.
Требования при проектировании:
- параметры комнаты, её размещение;
- режим отопления, возможность установки программного управления;
- тип энергоносителя и оборудования.
Проект передаётся для согласования, дополнительно предоставляется техпаспорт на устройство, его сертификат техтребованиям, инструкция и санитарное заключение. Если никаких требований нет, то он заверяется печатью и затем передаётся заказчику, в другом случае требуется доработка.
Вариант схемы отопления и обеспечения горячего водоснабженияИсточник 3agorod.ru
Монтаж вентиляции в котельной
Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м³.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м³/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.
Вентиляционное оборудование котельной
Документация для проекта
После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.
Требования к газовым котельным
Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.
Выбор и оборудование помещения под монтаж
Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.
ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой
Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.
Общие требования:
- Комната должна быть хорошо проветриваемая;
- В комнате должны быть оконные проёмы;
- Площадь тем больше, чем больше мощность котла.
Варианты планирования размещения котельной
Котельное оборудование разделяют на типы, в зависимости от размещения относительно загородного здания: отдельные котельные, котельные в пристройке, встроенные.
- Отдельные котельные. Оборудование устанавливается в отдельном помещение, присоединяется к загородному зданию с помощью инженерных коммуникаций. Котельная отдельно от дома – самый правильный метод монтажа. Ее работа не будет доставлять неудобств жильцам, так как устройство имеет отдельное помещение от жилой площади.
- Котельная в пристройке. Котлы размещают в пристройке к зданию. Преимущество в том, что котельное оборудование является и отдельным, и находится вплотную к стенам здания. Пристройка котельной к деревянному дому должна состоять из не горючих стен.
- Встроенные. Все оборудование монтируется в средине здания. Проект и схему монтажа нужно разработать так, чтобы приложить минимальные усилия для проведения коммуникаций ко всем комнатам. Чтобы работа котла не мешала жильцам, необходимо провести изоляцию шума помещения. Ведь котлы с надувными горелками сильно шумят и приведут к экологическому нарушению здания.
Газовые котлы в загородном здании возможно разместить:
- в отдельном здании;
- в отдельном помещении здания;
- в пристроенном помещении;
- во внешнем мобильном модуле;
- на чердаке.
Выбор варианта зависит от площади помещения, его проекта. В новом здании подойдет и цокольное помещение и подвал. Тем котлам, которые работаю на природном или сниженном газе, подвал или цокольный вариант под установку не подходит. Если газовая котельная система переоборудована, а ее площадь не позволяет размещению нового оборудования, тогда нужно заказать проект нового помещения, отвечающего всем нормам.
Рис. 4 Принудительная вентиляция для котельной
Выбираем режим отопления дома
Автоматическая установка
Это очень серьезный вопрос, который касается экономии. Рынок котельного оборудования предлагает широкий ассортимент газовых отопительных котлов, имеющих разные технические характеристики. И важная составляющая такого типа оборудования — это наличие системы автоматики. Дело в том, что автоматика следит не только за безопасностью эксплуатации. С ее помощью можно настроить котел таким образом, чтобы в определенные временные диапазоны сокращать подачу газа на горелку котла, тем самым снижая его потребление.
К примеру, вы покидаете дом, чтобы ехать на работу, и в нем никого не остается. Так зачем его сильно топить? Можно снизить подачу газа, но при этом поддерживать невысокую температуру внутри дома, например, на уровне +15С. За час или полчаса до вашего прихода автоматика поднимет подачу топлива до необходимого потребления. И, придя домой, вы попадете в помещение с комнатной температурой. Комфорт и экономия обеспечены, а вы получили услугу два в одном.
Теперь к вопросу о том, где лучше расположить котельную. Практически все специалисты голосуют за вариант, когда котел устанавливается за пределами основного дома. Это может быть отдельно стоящее здание или небольшая пристройка.
Почему не внутри?
- Во-первых, не занимается свободная площадь в доме.
- Во-вторых, увеличивается коэффициент безопасности.
- В-третьих, на 100% соблюдаются правила пожарной безопасности.
Конечно, удобство обслуживания немного уменьшается, но преимущества такого размещения перекрывают все его недостатки. Правда, на строительство отдельного здания или даже небольшой пристройки придется выделить некоторую сумму денег из бюджета, но спокойствие дороже.
Нормы для частных домов
Согласно нормативам, размещать газовое отопительное оборудование можно только в помещениях с хорошей вентиляцией, которые находятся:
- На первом этаже здания;
- На уровне цоколя или в подвале;
- На чердаке;
- На кухне (для установки на кухнях подходят только котлы мощностью не более 35 кВт).
В последнем случае необходимо учитывать не один норматив, а сразу два. Первый из них позволяет устанавливать агрегаты мощностью до 35 кВт, а второй – до 60 кВт. Речь в данных нормативах идет только об отопительном оборудовании – к любым другим устройствам, использующим газ, никакие требования не предъявляются.
Чтобы точно знать, какого норматива нужно придерживаться в конкретной ситуации, необходимо обратиться в местную газовую службу – именно ее сотрудники будут после установки вводить оборудование в эксплуатацию. Информацию о действующих нормах можно получить и у проектировщика – в конце концов, источник информации особого значения не имеет, важен лишь результат.
Результатом в данном случае является понимание правил установки газовых котлов. Кроме того, нужно иметь представление о том, какое помещение нужно для газового котла, чтобы его можно было установить и ввести в эксплуатацию, пройдя через этап согласования с соответствующими службами.
Размещение газового котла в частном доме в зависимости от его суммарной мощности должно осуществляться следующим образом:
- Мощность до 150 кВт – установка возможна на любом этаже, где имеется свободное отдельное помещение;
- Мощность от 150 до 350 кВт – оборудование можно устанавливать в отдельном помещении не выше первого этажа, а также в пристройках.
Площадь котельной
Выбор места для установки газового котла зависит от его мощности:
- при мощности котла до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
- от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
- от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.
Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. В этом случае к объему помещения предъявляются определенные требования. Минимальный размер котельной в частном доме должен быть:
Пример HTML-страницы
- для котлов мощностью до 30 кВт минимальный объем помещения должен быть 7,5 м3;
- от 30 до 60 кВт — 13,5 м3;
- от 60 до 200 кВт — 15 м3.
Если вы решите установить газовый котел в помещении кухни, то нормы будут немного другими: минимальный объем помещения — 15 кубов, а высота потолков — не менее 2,5 м.
Помимо объема к помещению котельной предъявляются и другие требования:
Помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления
Обратите внимание, что это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход
Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной должна быть подведена вода для подпитки системы при необходимости и канализация для стока теплоносителя.
Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае срабатывания автоматически будет прекращать подачу газа.
