Устройство моделей с одним и двумя контурами
Чтобы разобраться в принципе работы котла длительного горения необходимо рассмотреть его устройство. Эти сведения также помогут понять правила эксплуатации агрегата, для выбора наиболее выгодного режима работы.
Одноконтурные
Такие устройства относят к наиболее выгодным вариантам из-за приемлемой стоимости оборудования. Одноконтурный твердотопливный котел с водяным контуром для дома способен обеспечить несколько режимов отопления даже при полном отсутствии водопровода. Общая конструкция состоит из нескольких последовательно расположенных составляющих.
Топка
Другими словами это печь, в которой производят сжигание топлива, по совместительству она служит теплообменником.
Конструкция топки составлена из следующих элементов:
- люк (дверца) через который загружают топливо;
- зона выхода продуктов сжигания;
- колосники;
- отделение для сбора просевшей золы;
- отверстие для подачи воздуха.
В результате сгорания топлива нагреваются стенки камеры сгорания, а тепловая энергия аккумулируется в опоясывающей рубашке, наброшенной на все стороны топки.
Водяная рубашка
Устройство котла длительного горения предполагает двойные стенки в его корпусе, а образующуюся полость заполняют теплоносителем. Эта модель построения получила определение двойной рубашки. Расчет основан на физических процессах, происходящих в теплоносителе в процессе нагревания.
Тепловые потоки обеспечивают подъем разогретой жидкости в верхнее отделение резервуара, откуда она поступает в систему трубопровода. Схема отопительного контура устроена по замкнутому принципу. Теплоноситель продвигается по кругу, отдавая тепловую энергию через радиаторы, и возвращается к нижнему патрубку водяной рубашки.
Для ускорения процесса обмена некоторые котлы на твердом топливе комплектуются циркуляционными насосами, позволяющими устроить более гибкое расположение отопительного контура.
Однако большая часть устройств рассчитана на применение в условиях отсутствия электросетей, поэтому использует инерционный принцип. Такое устройство намного эффективнее обычного камина, который использовался в подобных случаях.
Система думоудаления
Сжигание топлива сопровождается обильным выделением дыма, который нуждается в отводе. Для этой цели применяются трубы с теплоизоляцией, которые на выходе из котла попадают через стену на улицу.
Контроль температуры
Для продуктивного сжигания топлива необходимо иметь управляемую подачу воздуха в топку. Причем чем интенсивнее подача, тем выше скорость сгорания. В конструкции котлов длительного горения регулировка подачи воздуха производится при посредстве механических заслонок или шиберов.
Принцип работы регулятора основан на физических свойствах металла. При увеличении температуры нагревания стенки встроенного регулятора имеют способность расширяться, что способствует опусканию заслонки, в результате чего сечение впускного отверстия уменьшается.
Таким образом, ограничивается подача воздуха в топку и затихает процесс сжигания. Если температура, в камере сжигания, опускается ниже установленной отметки, то заслонка поднимается, увеличивая приток воздуха. Импровизированный датчик (шиберная регулировка) работает в автономном режиме, не используя дополнительных источников питания.
Двухконтурные твердотопливные котлы
Двухконтурный твердотопливный отопительный котел длительного горения способен обеспечить, помимо отопления помещения, снабжение горячей водой. Для работы контура горячего водоснабжения необходимо иметь водопровод.
Отличительной чертой указанных агрегатов является простота установки, не требующая специальных навыков. Из-за широкого спектра использования различных видов топлива они составляют основную конкуренцию для газовых котлов и печного отопления.
Два независимых контура устройства способны выполнять поставленные задачи при помощи встроенных датчиков, которые регулируют интенсивность передачи тепла для своих теплообменников. Двухконтурные котлы нередко комплектуются дополнительной емкостью выполняющей функции бойлера.
Здесь подогретая вода собирается и сохраняется в установленном температурном режиме. Контур отопления предусматривает замкнутую систему, в которой вода непрерывно движется по кругу.
Совмещение котла с отопительной водяной системой
Система труб и радиаторов, подсоединенная к водяному контуру, позволяет равномерно распределить тепло по всей площади строения. В качестве простейшего вида теплообменника может выступать водяной резервуар, когда непосредственно снизу под ним расположен источник тепла. Но такой нагрев малоэффективен, так как нагрев жидкости будет осуществляться только снизу.
Твердотопливный котел позволяет устроить систему равномерного обогрева всего дома
Гораздо действеннее в плане передачи тепловой энергии будет так называемая «водяная рубашка». Более сложный вид водяного контура представляет собой двойные верх и стенки по всему контуру котла, внутри которых происходит циркуляция теплоносителя. За счет постоянного циркулирования вода не застаивается, а толщина в 3-5 см между стенками дает возможность жидкости прогреваться максимально быстро.
Еще один не менее эффективный тип водяного контура — сваренный из стальных толстых труб, изогнутых волнами по стенам и верху топочной камеры по типу «змеевика». Теплоноситель медленно движется по трубам, диаметр которых 5-6 см, обеспечивая отличную теплопередачу
К тому же данный тип контура имеет важное преимущество — улучшенную ремонтопригодность
Блок управления и контроля
Котлы оборудованы специальными системами для регулирования температуры воды в водяном контуре. Самая простая система строится на работе термостата — при достижении требуемой температуры прикрывается заслонка поддувала и таким образом уменьшается приток воздуха. Как только вода остынет, система сработает в обратном порядке.
Блоки управления
Более усовершенствованные системы контроля работают с включением точнейших температурных датчиков и принудительной электрифицированной воздухоподачи. При монтаже принудительной вентиляции осуществляется верхняя подача воздуха, за счет чего топливо сжигается практически полностью. Котельное оборудование данного типа нуждается в подключении к электросети, но при отсутствии электричества не в состоянии работать.
Оборудование циркуляционным насосом может спасти систему от ее полного размораживания. Оставленный в зимний период без присмотра котел, израсходовав все топливо, будет не в силах долго поддерживать температурный уровень воды в системе, в результате чего она со временем замерзнет. В такого рода критической ситуации система управления включит циркуляционный насос, что приведет к циркуляции теплоносителя — в небольшие морозы проточная вода не замерзнет.
Сравнение котлов разных брендов
Для полноты картины необходимо взглянуть на таблицу сравнения моделей с наивысшими оценками. Выбирать подходящий отопительный прибор следует, опираясь на требуемые в доме характеристики. Именно они должны быть положены в основу решения. Не лишним будет поинтересоваться местоположением завода, ведь доставка тяжелых объектов это недешевое удовольствие. Гораздо лучше найти завод, производящий котлы в соседнем регионе, тогда доставка будет не очень дорогой, и каждый хозяин сможет позволить себе покупку качественного отопительного котла.
Удобно выирать подходящую модель пользуясь сравнительной таблицей, где представлены отопительные котлы разных фирм, моделей и модификаций.
| Характеристики | Оценка | Стоимость, руб | |
|---|---|---|---|
| Котлы отопления ZOTA | |||
 | Zota Master 14
| 20 240 | |
Zota MIX 20
| 40 860 | ||
Zota MIX 40
| 59 760 | ||
Zota MIX 50
| 64 434 | ||
| Котлы отопления Теплодар | |||
 | Теплодар Куппер ОВК 10
| 20 058 | |
 | Теплодар Куппер ОВК 18
| 24 650 | |
 | Теплодар Куппер ПРО 22
| 26 980 | |
 | Теплодар Куппер ПРО 42
| 39 414 | |
| Котлы отопления от Кировского завода | |||
 | КЧМ-5-К-03M1 21
| 43 000 | |
КЧМ-5-К-03M1 60
| 94 500 | ||
КЧМ-5-К-03M1 70
| 96 900 | ||
КЧМ-5-К-03M1 80
| 103 990 | ||
| Котлы отопления от компании Центр котлов | |||

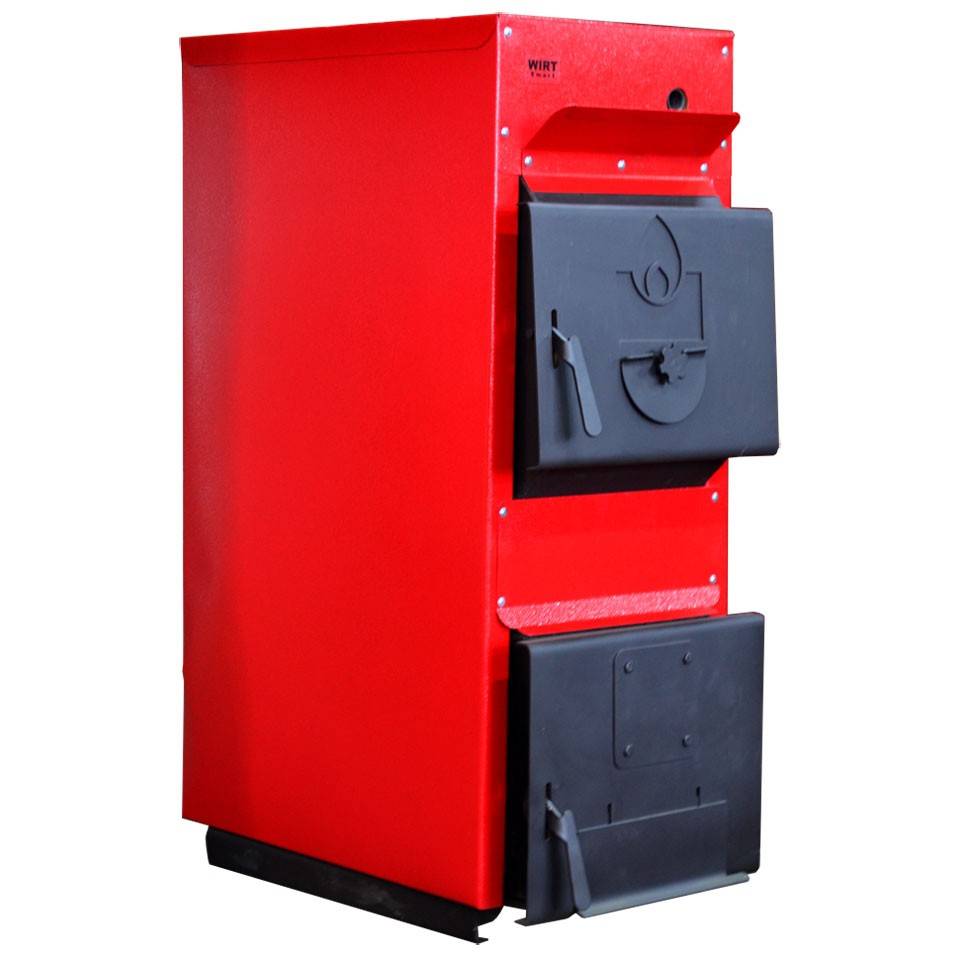

 | Wirt Smart 15
| 51 500 | |
 | Wirt Smart 40
| 82 500 | |
 | Wirt Classic 20
| 26 500 | |
 | Wirt Electro 20
| 42 100 |
Данная таблица наглядно показывает зависимость многофункциональности котла от его цены. Дорогие модели способны работать на большем количестве топлива. Так же видно, что количество дополнительных функций у некоторых производителей весьма ограничено
Это говорит о специализации на самой важной функции отопительного котла – обогреве здания. Подбирать такой аппарат следует, опираясь в первую очередь на требуемую мощность
Остальные функции будут не столь важны, и они могут лишь помочь сделать выбор в пользу той или иной модели одинаковой мощности.
16 На что обратить внимание при выборе?
При выборе ТКДГ основное внимание следует уделить следующим характеристикам:
- Вид топлива. Агрегаты могут быть рассчитаны на конкретное топливо или быть универсальными. Основные варианты: уголь, дрова, торф, пеллеты.
- Мощность котла. Она определяет отапливаемую площадь. Для бытовых нужд, обычно, не превышает 100 кВт.
- Количество контуров: одноконтурный или двухконтурный.
- Объем загрузочной камеры. От него зависит длительность работы без новой загрузки топлива.
- Экономичность, т.е. расход топлива. Основной показатель – КПД.
- Долговечность или срок службы.
- Систем управления: электронная или механическая.
- Безопасность. Должны быть предусмотрены важнейшие системы защиты.
- Стоимость.
Следует также обратить внимание на материал корпуса и топочной камеры, способ загрузки (ручной, автоматический, полуавтоматический), энергозависимость, массу и габариты
Советы по выбору
Перед выбором котла нужно подсчитать нужную мощность, основываясь на площади помещения, наличии изоляции, высоте и толщине стен. От этих параметров также зависит подбор продолжительности прогорания одной закладки.
В большинстве устройств используются следующие виды горючего:
- брикеты;
- уголь;
- пеллеты;
- торф;
- древесина;
- горючий сланец.
С типом топлива также следует определиться заранее, отдавая предпочтение более доступному варианту.
Важен и материал, из которого изготовлен теплообменник. Чугунные изделия имеют секционное строение и отличаются высоким качеством, но слабо защищены от тепловых ударов. Стальные модели выпускаются в виде моноблоков. Они лучше переносят тепловые удары, но сложны в транспортировке и ремонте.
Экономичность эксплуатации агрегата определяется совокупностью затрат на сервисное обслуживание, пригодностью к ремонту и показателем КПД.
Выбирая прибор для обогрева, следует правильно сопоставить его функциональность и размеры помещения, чтобы не переплачивать за излишнюю мощность. Лучше отдавать предпочтение моделям от проверенных производителей, использующим доступное топливо.
