Пирог мягкой кровли с утеплителем и стяжкой

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Полезное: Перекрытия в каркасном доме

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Монтаж подкладочного ковра

Он выполняет несколько функций:

• выравнивает сплошное основание;
• обеспечивает дополнительную гидроизоляцию;
• продлевает срок службы гибкой черепицы.

Подкладочный ковер под мягкую кровлю стелят по всей поверхности крыши без зазоров. Первый рулон раскатывают снизу по всей длине карниза, параллельно ему. Следующие полотна укладывают снизу вверх с нахлестом в 10-15 см.

Крепится ковер к основанию при помощи кровельных гвоздей. В верхний край полотна они забиваются через каждые 40 см, в нижний – через 10.

Под ендову укладывается двойной слой подкладочного ковра, поверх которого располагают ендовый ковер.

Кровельный пирог крыши под мягкую черепицу

Пирог кровли под мягкую черепицу

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

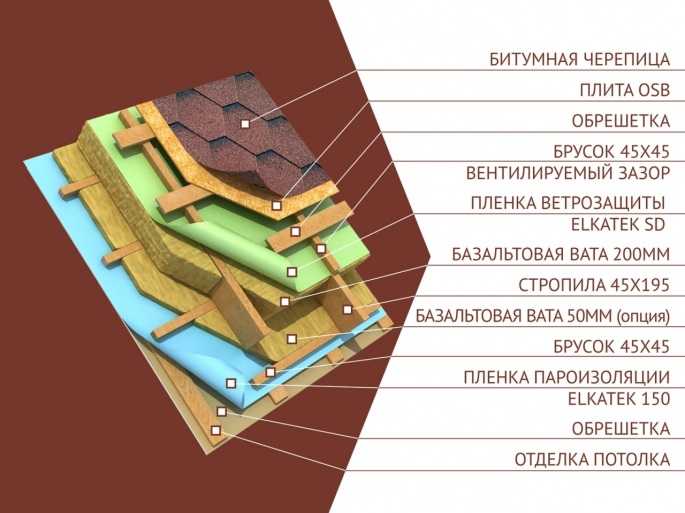

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

1. Гибкая черепица RUFLEX
2. Подкладочный ковёр RUFLEX
3. Основание под черепицу (ОСП-3, ФСФ)
4. Обрезная доска, либо брус с шагом расчитанным по проекту
5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
6. Супердиффузионная мембрана (гидроизоляция)
7. Утеплитель (плотностью 30-140 кг/м3)
8. Стропильная балка
9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить “мостики холода”
10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
11. Пароизоляционная пленка
12. Доска (каркас для создания воздушного зазора 2-5 см)
13. Подшивка

Примечание:

Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п.3) Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

1. пропитка стропильной конструкции антисептиком
2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски
7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов. Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах – поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа. Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства

Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек. Наружные работы

Наружные работы

1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации – 150 мм. Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки
2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см. зазоров от края карниза
3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX – универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

• доступная стоимость
• безотходность монтажа
• малый вес
• высокая устойчивость к атмосферным воздействиям
• отсутствие влагопоглощения
• отличная звуко- и теплоизоляция
• простота укладки
• долговечность (от 35 лет)
• широкая цветовая гамма
• шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки

Устройство кровельного пирога важно знать перед началом строительства – это позволит рационально закупать материалы, необходимые для монтажа крыши

Общие принципы

Каждый застройщик должен понимать, что этот вопрос нужно решать в комплексе с основным проектом дома. Можно выделить три типа конструкций с использованием битумных (мягких) покрытий.

1. Скатная с «холодным» чердаком.
2. Скатная с мансардой.
3. Плоская кровля.

Конечно же, каждый вышеуказанный тип кровли имеет еще множество вариантов исполнения. В зависимости от применяемого утеплителя или типов подкровельных пленок, материала внутренней подшивки крыши, наличия мансардных окон или необходимости вентиляции, состав пирога может незначительно меняться. Мы же, рассматриваем именно принципы, которые необходимо учитывать при устройстве крыш с мягкой кровлей. Первый тип, наверное, самый простой. Конструкция должна просто выдерживать нагрузки и защищать дом от атмосферных осадков. Во втором случае все гораздо сложнее. Тут нам нужно не просто сделать теплое помещение, но еще и обеспечить правильную работу всего пирога крыши. На такую работу надо брать проверенных профи, которые знают, как сделать мансардную крышу. Последний тип кровли кардинально отличается от двух первых. В таких конструкциях используются только рулонные материалы. Принципы устройства, состав слоев конструкции и сами материалы, совершенно другие, чем у скатных крыш. Давайте теперь рассмотрим подробно, из каких слоев состоит пирог каждого типа конструкций с мягкой кровлей и почему именно так нужно делать.

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

1. 16:0,6+1=27,66;
2. округлив результат, получим 28 стропил на один скат;
3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

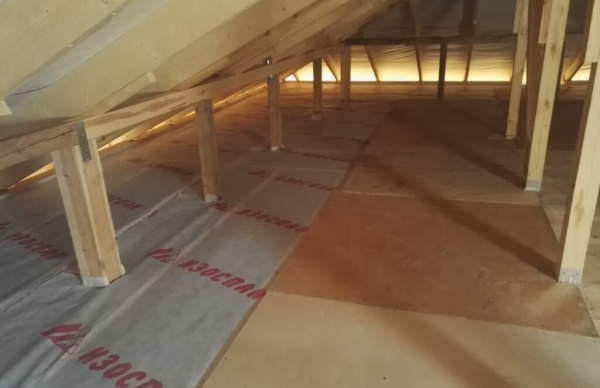

Вариант холодного «кровельного пирога»

Внутри мансардного помещения обычно температура примерно такая же, как и на улице. При правильно смонтированной кровле такого типа допускается разница с наружным воздухом не больше 4 градусов.

Например, если за окном -10 °C, то внутри должно быть не теплее -6 °C. Если разница существенно больше, то кровля может нагреться. Это приведет к подтаиванию снежных масс, находящихся на кровельной поверхности с последующим превращением в сосульки.

Подобные условия эксплуатации снижают общий срок службы
крыши в целом, не только ее покрытия. Чтобы не допустить преждевременной замены
кровли, необходимо соблюдать следующую схему для создания кровельной системы на
холодном чердаке.

Для того чтобы температура под холодной крышей была оптимальной, нужно обеспечить выполнение двух условий:

1. Достаточное утепление между жилым помещением и мансардой. Определяется этот параметр в зависимости от региона расположения здания.
2. Организация подкровельной вентиляции. Проветривание создается разными способами. Но есть основные требования, которые их объединяют – вентиляция обязательно включает канал, приток и вытяжку.

Схема

На мягкой холодной кровле из гибкой битумной черепицы приток
воздуха осуществляется через карниз. В качестве канала выступает сам чердак. А
вытягивать воздушные потоки могут аэраторы, смонтированные под конек или на
скат.

Таким образом, конструкция холодного чердака состоит из двух частей – самой кровли и поверхности, разделяющей первый и мансардный этажи.

Ниже представлен пример первой части (верхней) «пирога», который чаще всего используется на неотапливаемой крыше.

Конструкция включает:

• Обрешетку с расстоянием 3000 мм, которая закреплена на стропилах.
• Подкладочный ковер.
• Сплошное основание из листов ОСП-3, толщиной не менее 12 мм.
• Гибкую битумную черепицу.

Вторая часть может выполняться в двух вариантах, в зависимости от типа перекрытия. Ниже представлены варианты с использованием материалов фирмы Docke.

По деревянному
перекрытию

По бетонному

Как видно, схема холодной мягкой кровли достаточно простая.
А как обстоят дела с утепленным вариантом?

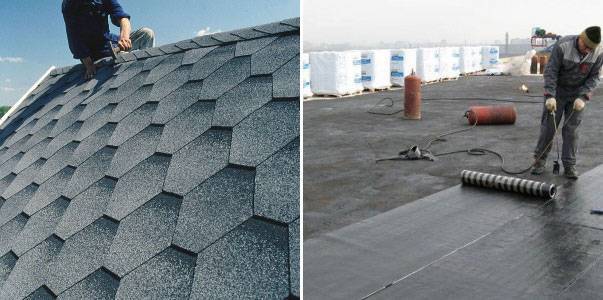

Три разновидности мягкой кровли

Рулонное покрытие относится к наплавляемому типу. Его верхний слой производится из пергамина в сочетании с толем, рубероидом и специальными добавками для улучшения его качеств. Такая кровля более экономична, чем ее аналоги, влаго- и морозоустойчива. Еще один плюс — простая укладка с помощью горелок, которую можно осуществить и в холодное время года. Тем не менее, этот вид покрытия очень чувствителен к воздействию атмосферы, и поэтому он достаточно часто требует регулярного ремонта.

Мембранная кровля. Ее состав очень похож на состав рулонных покрытий, отличается она от него в первую очередь формой — это листовой материал, шириной 1-1,5м. Листы сделаны как двухсторонние — то есть их можно приклеивать к основанию любой стороной, что очень удобно в процессе работы. Этот вид кровельного материала более прочный, чем рулонный, обладает достаточной гибкостью, и пропускает пар, чтобы он не скапливался внутри кровли. Стоимость мембранной кровли выше, чем рулонных материалов.

Битумная черепица. Внешне похожая на традиционную черепицу, она гораздо проще монтируется. Также она обладает несомненными плюсами в процессе эксплуатации: высокая герметичность обеспечивает низкую теплопроводность материала, устойчивость к воздействиям окружающей среды делает этот вид кровли долговечным, а хорошая звукоизоляция делает битумную черепицу еще более привлекательным вариантом.

Какую крышу называют плоской?

Начнем с азов. На самом деле плоская кровля только визуально производит впечатление абсолютной горизонтальности. Небольшой уклон все-таки есть – 1-5° (1,7-8,7%). Визуально и при эксплуатации он совершенно не ощутим, однако позволяет атмосферным осадкам свободно стекать к точкам водосбора – в этом его основная задача.

В отличие от скатных аналогов, плоская крыша не имеет стропильного каркаса и, по сути, представляет собой горизонтальное перекрытие, опирающееся на стены постройки. Его особенность – в усиленных слоях тепло- и гидроизоляции, необходимых по причине сообщения кровли с окружающей средой.

Привлекательность плоской кровли для застройщиков обоснована следующими преимуществами:

1. Сниженной ценой. По сравнению со скатной кровлей, плоский аналог обладает меньшей площадью, соответственно расходы на материалы – ниже.
2. Упрощенным монтажом и дальнейшим обслуживанием. Обустройство плоской конструкции проще, чем скатной, так как передвигаться по горизонтальной плоскости легче, чем по наклонной. По этой же причине сложностью не отличаются и различные мероприятия по обслуживанию самой кровли и находящихся на ней устройств (дымоходов, вентиляторов, антенн и т.п.).
3. Возможностью получения дополнительной полезной площади (при эксплуатируемой кровле). Поверхность плоской крыши можно с легкостью использовать в качестве террасы, прогулочной площадки и даже… сада с настоящим газоном.

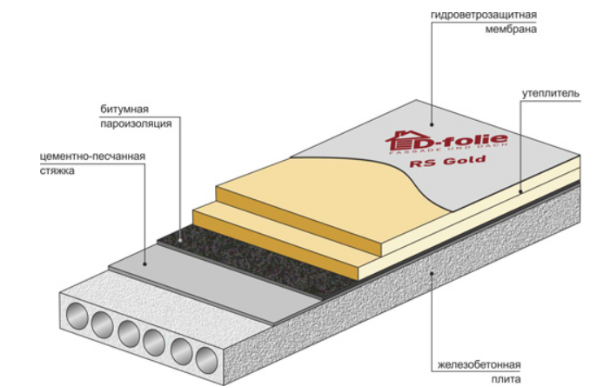

Главным элементом плоской кровли является прочное основание: железобетонные плиты, профнастил или сплошная поверхность из досок, фанеры, ОСП, ЦСП (при оборудовании кровли по деревянным балкам). Само же покрытие кровли выполняется из нескольких слоев. Их количество, место расположения в конструкции и материалы изготовления зависят от назначения кровли и ее типа.

Типы плоских кровель:

• Неэксплуатируемая кровля. Самая простая, не несущая никаких дополнительных функций, кроме защиты помещения от влияния окружающей среды. Она не используется для обустройства мест рекреационного или хозяйственного назначения. Все, что от нее требуется, — достаточная защитная функция, способность выдерживать снеговые и ветровые нагрузки, а также вес работников, проводящих обслуживающие мероприятия. То есть при строительстве такой кровли расчет ведется на то, что одновременно на ней смогут находиться 1-2 человека, причем не постоянно, а только на время обслуживания и ремонта покрытия.
• Эксплуатируемая кровля. Оборудуется для выполнения каких-то дополнительных функций, кроме непосредственно кровельных. Например, на эксплуатируемых кровлях устраивают спортивные площадки, террасы, парковки, сажают газоны и разбивают цветники.
• Инверсионная кровля. Характеризуется нетрадиционным размещением слоев – теплоизоляционные маты (ЭППС) укладывают практически в самом верху пирога. Гидроизоляцию монтируют под слоем утеплителя. Такое решение помогает продлить срок службы гидроизоляционного покрытия, а соответственно и самой кровли. Инверсионные крыши могут быть как эксплуатируемыми (чаще всего), так и неэксплуатируемыми.

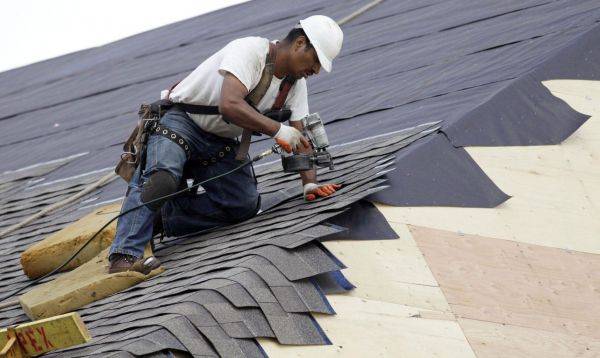

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельникаИсточник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

1. Выровнять незначительные дефекты уложенной на стропила обрешетки.
2. Увеличить гидроизоляционные качества кровельного покрытия.
3. Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендовуИсточник gorizont-k.ru

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

• полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
• в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
• полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
• каждую полосу крепят по периметру гвоздями;
• для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крышиИсточник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковраИсточник famy.hr

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность

Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку). А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества

Хорошим вариантом в этом случае станут кровельные аэраторы

А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества. Хорошим вариантом в этом случае станут кровельные аэраторы.

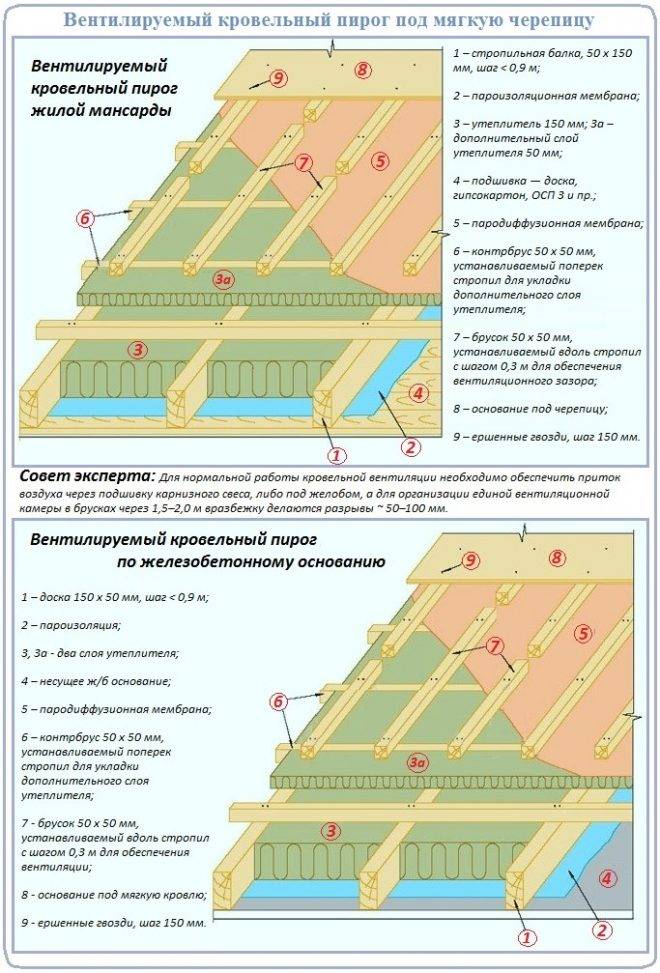

Строение теплоизоляционного пирога теплой кровли

Кровельный пирог — это сложная, многослойная структура, состоящая из нескольких важных элементов, каждый из которых берет на себя определенную часть функций. Описывая строение мягкой кровли с полным утеплением (рис. 1), можно выделить в ней следующие слои:

Рисунок 2. Схема кровельного пирога холодной кровли.

1. Самый верхний — битумная черепица либо другой тип изделия.
2. Материал укладывается на специальный подкладочный ковер, который являет собой слой полиэстеровой ткани, покрытой с обеих сторон полипропиленовой пленкой. Ковер обеспечивает дополнительную защиту от дождя и снега, являясь барьером между мягкой черепицей и нижними частями пирога.
3. Верхние слои укладываются на сплошное покрытие из плит ОСП-3 (ориентировано-стружечная плита, предназначенная для эксплуатации в условиях повышенной влажности).
4. Под стружечными плитами проходит разреженная обрешетка. Частота ее укладки должна быть такой, чтобы каждая плита опиралась как минимум на три доски.
5. К внутренней части обрешетки прибивают контрбрус, основное предназначение которого — обеспечить наличие вентиляционного зазора.
6. К нему крепится супердиффузионная мембрана, которая свободно пропускает воздух, но задерживает влагу, защищая таким образом слой материала от намокания.
7. Под ней находится главная часть пирога — минеральный утеплитель. Его размеры должны соответствовать параметрам стропил, так как они создают стенки ячеек, в которых будет находиться материал. Оптимальной толщиной минерального утеплителя составляет 200 мм. Для работы лучше всего приобрести каменную, минеральную или стекловату, толщина которой равна 100 мм. Ее укладывают в два слоя, с разбежкой швов.
8. Стропильная балка — важный элемент конструкции крыши. Хотя она и не участвует в процессе непосредственно, но с помощью нее создается опора для основного слоя утеплителя.
9. Поперек стропильных балок устанавливается еще один контрбрус, который не только предотвращает выпадение материала, но и позволяет надежно закрепить слой обшивки, либо дополнительную термоизоляцию.
10. Ее применяют в тех случаях, когда существует риск возникновения мостиков холода на стыках минерального утеплителя. Он укладывается между контрбрусов, по аналогии с основным слоем изоляции.
11. Поверх дополнительного утеплителя монтируется пароизоляционная пленка. Она предназначена для того, чтобы не допускать проникновение влаги, содержащейся в теплом воздухе, внутрь толщи изделия.
12. Пароизоляционная пленка крепится небольшими планками, которые также и создают второй воздушный зазор.
13. Последний слой — сплошная подшивка. Она может быть выполнена из вагонки, листов дерева или гипсокартона. Подшивка, в некоторых случаях, является одновременно и декоративным элементом, не требующим дополнительной обработки.

Гидроизоляция и пароизоляция

Если угол ската кровли меньше 18 градусов, гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы, области вокруг труб.

Если угол ската больше 18 градусов, то гидроизоляция прокладывается по всей площади кровли.

Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.

Так как мягкая черепица укладывается преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.

Самым качественным из влагостойких материалов является гидроизоляционная мембрана. Ее поры имеют не стандартную цилиндрическую форму, а воронковидную с сужением на верхней грани. Такая форма позволяет свободно выходить конденсату из внутреннего пространства крыши, но не пропускает влагу внутрь.

1. Если не задуманы особые конструктивные решения, то гидроизоляция укладывается между стропилами и обрешеткой. На стропилах она фиксируется с помощью строительного степлера, а с обрешеткой ее следует скреплять саморезами.
2. Гидроизоляция мягкой кровли укладывается в направлении от карниза к коньку. Нахлест между двумя листами материала не должен быть больше 12 см
3. Листы скрепляются друг с другом с помощью клейкой ленты.
4. Пленка или рулон может провисать в пространстве между гранями стропил, но не более чем на 20 мм. Такие провисания будут улучшать возможности вентиляции кровли.

Пароизоляция тоже защищает внутренности кровельного пирога от влаги, но, в отличие от гидроизоляции, она предотвращает попадание влаги из внутренних помещений дома, а не из окружающей среды. Его основной функцией является защита утеплителя, поэтому в холодных крышах пароизоляция устанавливается редко.

ОБРАТИТЕ ВНИМАНИЕ! При выборе пароизоляционного материала следует обращать особое внимание на его прочность, так как при эксплуатации крыши он будет подвергаться давлению утеплителя. Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий. Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий

Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.

гидроизоляция пирога крыши под мягкую кровлю

Пленка крепится к стропилам на оцинкованные гвозди или на скобы

Важно тщательно соединить все места стыков, иначе конденсат будет проникать во внутренности пирога. Как и при монтаже гидроизоляции, необходимо оставлять незначительное провисание пленки для улучшения внутренней вентиляции

Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут

Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут.

Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.

Варианты конструкций кровли под мягкую черепицу ↑

myagkaya-krovlya-1
myagkaya-krovlya-2

Класс мягких кровель образован из эластичных материалов с отличными гидрозащитными характеристиками: гонты битумной черепицы, мастики, рулонные материалы, мембраны. Их можно использовать для обустройства крыш любой формы.

На заметку
Не так давно эти материалы служили лишь для зашиты от влаги, а сегодня это превосходное декоративное покрытие. Это заслуга облагороженной наружной поверхности и инновационных способов монтажа, которые позволяют закреплять супертонкий материал практически на любую основу.

• Кровля из штучного материала – гибкой черепицы, отличается высокими звукопоглощающими свойствами и прекрасно противостоит атмосферным воздействиям. Она герметична и проста в укладке.
• Мастичная (наливная) представляет собой гидроизоляционный ковер с многими слоями, которого выполнены из различных типов мастик и эмульсий.
• Мембранное (рулонное) покрытие – эластичное, износоустойчивое и успешно противостоит температурным перепадам, не выгорает. Среди преимуществ этой кровли нужно отметить также ее эстетичный внешний вид, повышенные гидроизоляционные свойства.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому их выбирают с учетом целесообразности и, конечно же, здравого смысла. Например,

• Плоскую крышу обустраивают, используя либо рулонные покрытия, либо мастичные.
• Битумная черепица замечательно смотрится на больших крышах, имеющих обзор с любой стороны.

Стандартный кровельный пирог под мягкую кровлю содержит такие обязательные составляющие, как:

• Пароизоляция. Этот слой  пирога «стоит» на пути испарений, которые проникают под крышу из жилых помещений и конденсируют на различных ее элементах, включая слои кровельного пирога.
• Гидроизоляция. Не дает атмосферным осадкам (будь то растаявший снег или дождевая вода) проникнуть под крышу и помещения различного назначения.
• Теплоизоляция. Данный слой необходим для предотвращения теплопотерь, не дает шуму и звукам извне, как и ветру и холоду, проникнуть внутрь.
• Декоративное покрытие, которое одновременно функционирует как ветрозащита.

Представленный выше перечень слоев пирога крыши может быть доработан, чтобы как можно удачнее приблизить конструкцию кровли к идеальной. Схема формируется с учетом нескольких значимых факторов:

• назначение здания: жилое либо бытовка,
• постоянное здание или времянка, чем и определяют необходимость в теплоизоляционном слое,
• форма скатов и уклон, к примеру,

Гидроизоляция на мягкой скатной крыше функционирует как дополнительная влагозащитная прослойка.

На заметку
Для сравнения отметим, что к слою гидроизоляции в составе пирога под металлочерепицу предъявляют повышенные требования.

Для кровель с уклоном до18º влагозащитный слой покрывает скаты полностью, при большей кривизне его укладывают частично, расположив полосы гидробарьера по свесам карнизов, вдоль ендова и конька, на участках примыкания, вокруг выходов дымоходных труб.

tipi-osnovaniy-1
tipi-osnovaniy-2

• какое выбрано основание под пирог кровли и под гибкую черепицу,
• предполагаемый вид чердака, то есть будет он утепленным или холодным,
• особенности климата,
• совместимость слоев.

Качественно выполненный кровельный пирог под мягкую кровлю обязательно должен соответствовать всему спектру перечисленных выше условий.
