Мини печь для дачи

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

• в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
• для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент. Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.

Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Как работает прибор

В основу работы электрической печи положено действие инфракрасного излучения на помещенные в камеру продукты. Излучателем являются верхняя или нижняя панели камеры, а в некоторых случаях и боковые стенки. Они нагреваются за счет встроенных внутрь ТЭНов.

Даже при наличии попарно расположенных ТЕНов на противоположных панелях не избавит от неравномерного воздействия ИК-излучения. Регулирование может быть не столь эффективно, да и займет все свободное время. Установить одинаковую температуру в камере поможет принудительная конвекция. Она осуществляется с помощью вентилятора, который заставляет циркулировать воздух, равномерно распределяя тепло внутри камеры.

Блюда из итальянской маленькой печки

У этого эффекта есть несколько преимуществ. Равномерное действие тепла позволяет готовить самые сложные блюда, которые не терпят подгорания. Благодаря тому, что тепло не скапливается в верхней части камеры, оно наиболее эффективно «работает», а значит, сокращается время приготовления пищи.

Полезно знать: Печь-камин с плитой, рассматриваем кирпичные и чугунные варианты

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

• Ниже уровня пола размещается фундамент, на который укладывается изоляция.
• На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
• Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
• От основной комнаты его отделяет поддувальная дверца.
• Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
• Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
• Выше начинаются прочистка, перевал и конвекторы.
• Над прочисткой расположены две задвижки.
• Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
• От потолка дымоход отделяет внутренняя разделка.
• На самом верху расположено устье дымохода.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

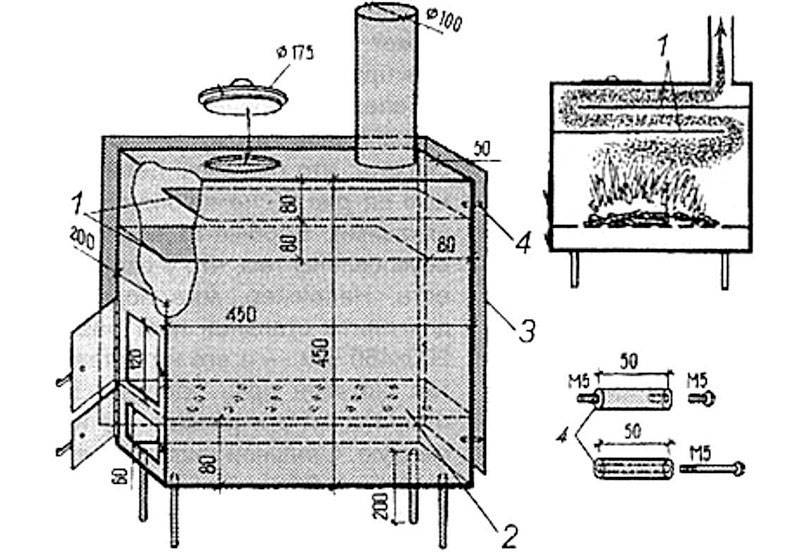

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм. Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах

На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Устройство печи для дачи и ее особенности

Самый популярный фундамент для печи — монолитный

Устройство компактной дровяной печи принципиально не отличается от более крупных аналогов.

Изделия состоят из таких частей:

• Фундамент. Служит для придания сооружению остойчивости в процессе эксплуатации.
• Корпус (тело). Предназначен для размещения объектов, определяющих работоспособность, безопасность и функциональность изделия.
• Дымовые каналы. Делаются для более эффективного использования и распределения тепловой энергии, выделяющейся при сжигании топлива.
• Топка. Отсек, предназначенный для размещения горючего. Оснащается колосниковой решеткой и отверстием для отвода дыма.
• Дымоход. Служит для отвода из топки продуктов горения и создания необходимой тяги.
• Поддувало. Отверстие для поступления воздуха, необходимого для сгорания поленьев. Совмещается с контейнером для сбора пепла.

Все остальные опции являются производными и дополняют базовую конструкцию.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Совет мастера: каждый новый ярус кирпича раскладывайте без раствора (насухо). Выполнив подгонку кирпичей по размеру, можно начинать кладку.

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Полезный совет! Ориентируясь на чертежи порядовок, не забывайте смотреть на два разреза печки. Они помогут вам лучше представить ее конструкцию и не ошибиться при раскладке кирпича.

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Проблема отопления дачных и загородных домов связана с отсутствием центральной подачи теплоносителя и газа. Многие уже успели разочароваться в металлических буржуйках, а вот маленькая печь из кирпича — своими руками построенная — дарит уют и тепло, которые не могут не радовать.

Даже самая маленькая печь из кирпича способна не только прогреть дом, но и украсить его.

Проблемы при строительстве мини-печи своими руками

Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:

• Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
• Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
• Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
• Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.

Порядок кладки печи

Как правильно построить печку в доме зависит от используемых материалов и выбранной конструкции, но основные этапы работы всегда одинаковые:

Начало создания печки – первыми двумя рядами кирпичей формируют ее подтопочную часть;

Укладка третьего ряда кирпичей – в него устанавливается дверца поддувала;

Укладка жаровой части;

Как только выложено несколько рядов, над зольной камерой устанавливают колосниковую решетку. Размещается она на шамотных кирпичах;

Устанавливается топочная дверца. Формируется топочная камера;

Поверх топочной камеры укладывают варочную плиту;

Продолжение кладки с постепенным оформлением газоконвекторной системы;

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.

4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.

   Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Конструкция дачной печи

Предварительно мы обсудили конструкцию будущей печи.

Отапливаемое помещение было небольшим, и печь требовалась тоже не очень больших размеров. Для наших условий достаточно было построить печь в плане 2×3,5 кирпича. Высоту печи ограничивал низкий потолок комнаты.

В конструкции я предусмотрел топку во всю длину печи и высотой в 6 рядов. Из топки дымовые газы выходят в задней части и попадают в небольшой горизонтальный ход.

Пройдя по нему к передней части печи, дым поступает во второй горизонтальный ход, находящийся над первым. Из него через отверстие, расположенное в задней части, дым попадает в трубу.

При небольших размерах печи общая длина дымоходов получалась не очень большой, и была опасность, что дым не будет успевать отдавать тепло кирпичам. Чтобы избежать этого, сечение ходов было увеличено.

Они имеют ширину в 1 кирпич, а высоту — 3 ряда. Такое сравнительно большое сечение ходов уменьшает скорость прохождения по ним дыма, что способствует более полной передаче тепла стенкам печи.

Ход работы. Когда буржуйки были убраны, я начал работу по теплоизоляции стены возле печки. Для этого собрал каркас из металлических профилей, заложил в него утеплитель, а потом облицевал каркас гипсоволокнистой плитой. Сверху закрепил саморезами с прессшайбами лист оцинкованного железа.

Следующим шагом было устройство фундамента под печь. Буржуйка является лёгкой печью, и её обычно ставят на основание, лежащее прямо на полу. Главным образом оно служит для защиты деревянного настила пола. Кирпичная печь слишком тяжёлая, чтобы устанавливать её на пол, поэтому ей требуется фундамент.

Сначала мы вырезали в нужном месте проём в полу и выкопали котлован. После этого заложили гидроизоляцию и арматуру и залили бетон.

Уровень фундамента вывели на 30 мм выше пола. Когда бетон схватился, я начал кладку. Порядовки печи показаны на рис. 1.

Остановлюсь на некоторых моментах кладки. По моему убеждению, наличие железных элементов в кладке приводит к растрескиванию печи и быстрому выходу её из строя. Поэтому при перекрытии дымоходов и топочной камеры я не использовал стальных уголков или полос.

Это, правда, создавало дополнительные трудности. И хотя печь имеет небольшие размеры, подготовительных работ она потребовала много. В первую очередь — это подгонка кирпича, которая выполняется с помощью болгарки. Для более ровной и лёгкой распиловки кирпич я обычно предварительно замачивал.

Но это требовалось, лишь пока я работал дешёвым алмазным диском. После того, как я купил диск немецкой фирмы Heller за 3300 руб. необходимость замачивать кирпич исчезла.

Колосники я обычно кладу по всей длине топочной камеры — это способствует более полному и равномерному горению дров. И в этой сравнительно небольшой печи я установил три колосника.

Из-за нехватки места трубу на втором этаже пришлось возводить, укладывая кирпичи на ребро.

Печь и трубу строил из кирпича, изготовленного на Челябинском заводе «Кемма». В наших местах это наиболее качественный кирпич. Он отличается чёткими ровными гранями, прямыми углами, стабильными размерами. Печь из такого кирпича не требует дополнительной отделки.

Пробная топка показала, что печь работает отлично. Благодаря простоте конструкции, её сможет сложить практически каждый домашний мастер.

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный — 340 шт.,
• кирпич огнеупорный — 270 шт.,
• глина красная — 16 ведер,
• глина огнеупорная — 7 ведер,
• песок — 10 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380—252 мм,
• дверки прочистные размером 130×140 мм — 10 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25— 30 м . Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке — 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а — фасад; б — кладка 1 —16 рядов;

Рис. 3. Продолжение в — разрезы А—А, Б—Б, В—В, Г—Г; г — 17 — 27 рядов

Рис. 3. Продолжение д — кладка 28—35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.
