Межосевое расстояние радиатора

Конструкция секционного радиатора из биметалла

Биметаллические радиаторы отопления представляют собой устройства, состоящие из двух основных частей, каждая из которых изготавливается из различных видов металла. Именно это и обуславливает полученное радиатором название. Как правило, для изготовления внутренней части используется нержавеющая сталь. Этим материалам свойственна высокая устойчивость к агрессивным воздействиям со стороны теплоносителя. Трубы в данном случае располагаются как вертикально, так и горизонтально, и по ним циркулирует теплоноситель.

Наружная часть радиатора представляет собой ничто иное, как кожух с ребрами. Чаще всего кожух выполняется их алюминия, и выбор этот обусловлен высокой теплопроводностью и малым временем, требующимся для полного прогрева. Алюминий быстро отдает тепло в помещение, повышая общую температуру воздуха.

Соединение между собой двух частей радиатора осуществляется посредством использования метода литья под высоким давлением. Несколько реже для этих целей может применяться точечная сварка. Для закрепления отдельных секций используются ниппели и специальные прокладки из паронита или силикона, способные выдерживать постоянное воздействие на них высоких температур.

Секционные радиаторы состоят из нескольких секций, каждая из которых имеет равнонаправленную резьбу с обеих сторон. Посредством этой резьбы секции монтируются друг в друга – в них вкручиваются соединительные ниппели и уплотняющие прокладки. Таким образом, конструкция может собираться практически из любого количества секций, что позволяет в каждом отдельно взятом случае обеспечить необходимый уровень теплоотдачи для помещения.

По внешнему виду биметаллический радиатор практически ничем не отличается от своих алюминиевых аналогов. Единственный параметр, по которому их можно различить, это вес. Поскольку в биметаллических моделях имеется внутреннее стальное наполнение, весит он значительно больше.

Благодаря способности быстро и качественно отапливать площади, а также продолжительному сроку службы купить биметаллический радиатор отопления можно для обогрева помещений любых размеров. Нужно лишь приобрести достаточное количество секций.

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие. Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой. При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.

Строение и принцип работы радиаторов

Секционные приборы считаются оптимальным выбором для хозяев, которые желают нарастить или уменьшить количество элементов, упростить процесс ремонта и замены деталей. В панельных батареях дефект устраняется полной заменой оборудования или помощью специалистов, что иногда дороже покупки нового прибора.

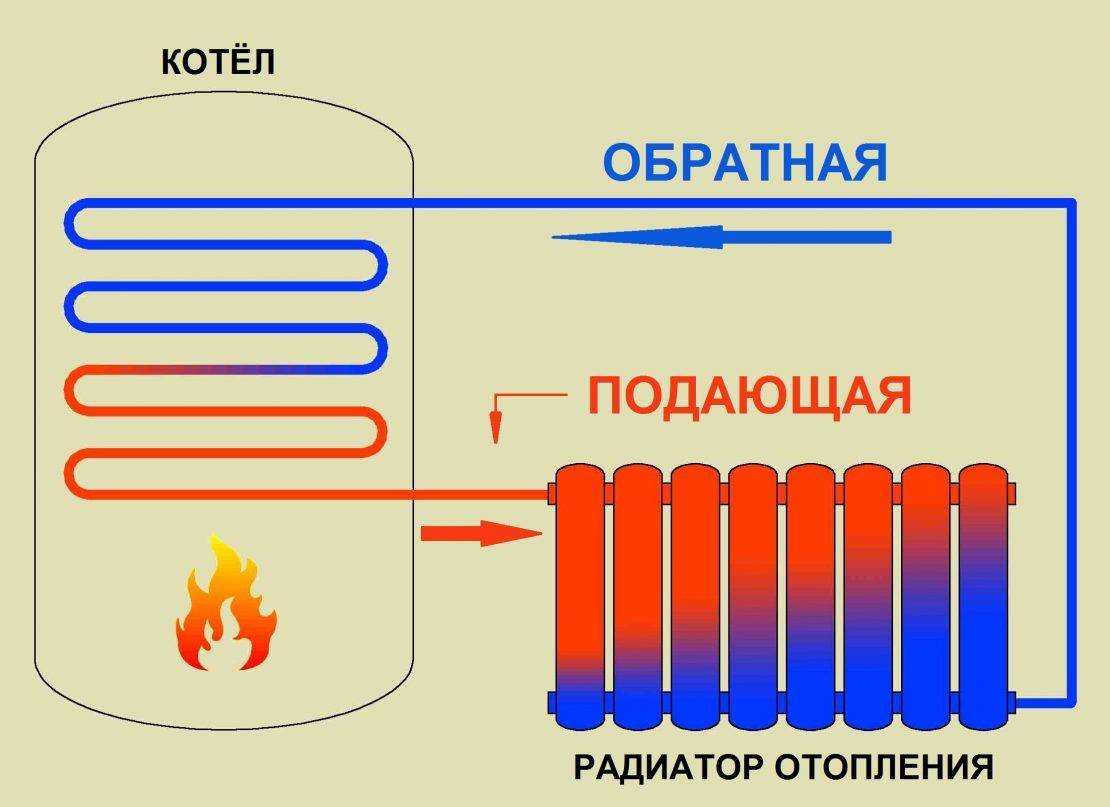

Строение агрегата такое – по трубопроводу подачи транспортируется теплоноситель, который проходит по верхним, нижним и вертикальным каналам, передает тепло ребрам прибора, а они нагревают панели. Скорость прогрева зависит от расстояния между осями – это промежуток между центром трубы и подводом. Межосевое расстояние – нюанс, учитываемый при замене батарей на новые.

Принцип работы – лучевой, то есть воздух в помещении нагревается только от теплоносителя, подаваемого в батареи. От того, насколько горячей будет вода в радиаторах, зависит быстрота прогрева комнаты.

На заметку! Силуминовые приборы быстро нагреваются и быстро остывают, поэтому в период холодов теплоноситель в системе алюминиевых радиаторов отопления нужно поддерживать на постоянном уровне температуры. Особенно это касается автономных тепловых систем, где источником тепла является котел.

Показатели допустимого давления в радиаторах из алюминия

Рассматривая, какие алюминиевые радиаторы отопления лучше, в расчет берется показатель давления в системе. Технический паспорт прибора содержит данные о рабочем и опрессовочном (максимальном) давлении. Рабочие показатели – это постоянный уровень давления в системе в период циркуляции теплоносителя, опрессовочный норматив нужен для запуска сети в тестовом режиме.

Для тепловых приборов из алюминия показатель давления 10-15 бар. В сетях центрального типа уровень давления не более 15 бар, а в магистралях может достигать 30 бар – это обуславливает скачки параметров, из-за которых силуминовые батареи не рекомендуется устанавливать в квартирах. Зато нет ограничений для автономных сетей, где давление редко превышает 2 атм.

Совет! Котлы отопления производства Германии часто показывают давление прибора в 10 бар (атмосфер). Установка силуминовых батарей возможна, но только при правильных расчетах скорости циркуляции теплоносителя.

Дополнительные детали и приборы для монтажа радиатора

Для установки оборудования пригодятся дополнительные детали. В продаже есть монтажные наборы и комплекты для установки, это разные виды оборудования. В частности, в комплекте есть клапаны, переходники, заглушки, а монтажный набор содержит фиксаторы и другие детали для крепления батареи на стену.

Совет! В частном доме прибор отопления допускается ставить в любую точку, в квартире – под окном. При изменении зоны монтажа в многоэтажном доме потребуется получение разрешительных документов.

Чтобы предварительно определить размеры алюминиевых радиаторов отопления, подобрать зону установки, принимается в расчет стандартный показатель 50 см.

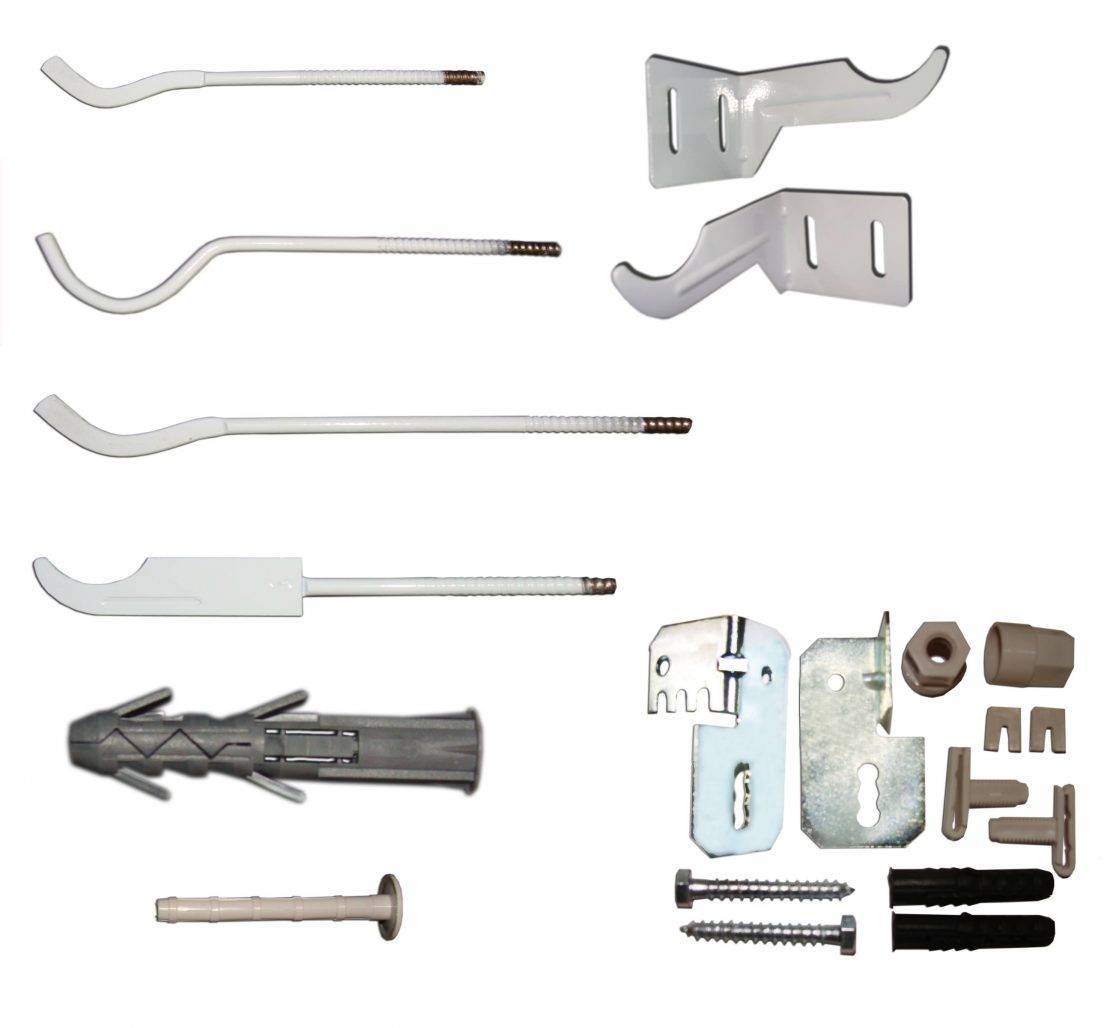

Для фиксации оборудования и запуска в эксплуатацию пригодится:

• кран Маевского для спуска воздушных пробок;
• крепежи (кронштейны);
• заглушки;
• резьбовые переходники.

Покупать комплектующие для алюминиевых радиаторов отопления следует только после точного определения размеров агрегата. Проще всего брать батареи сразу в комплекте с монтажными устройствами. Цена комплекта выше, но приобретение деталей по отдельности обойдется дороже. Вся фурнитура выбирается с учетом зоны монтажа, способа подключения, который может быть односторонним, нижним или диагональным. Тут в расчет принимается размер сечения трубопровода.

Совет! Хозяину придется докупать герметик, фум-ленту или льняную нить для подмотки, испарители, термоголовки, контроллеры, вентиляторы и другие приборы для контроля и установки режима обогрева.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их

Что следует учитывать при выборе размеров батареи

Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет расходовать энергию теплоносителя максимально рационально. С учетом этого обычно и выбирают размеры радиаторов отопления.

Монтируется батарея таким образом, чтобы расстояние от ее верхнего края до выступа подоконника составляло не менее 10 см. При этом над полом радиатор должен располагаться на высоте примерно 8-12 см. При нарушении этих требований в районе секций батареи не происходит эффективного воздухообмена. А следовательно, потенциал радиатора используется не полностью. Таким образом, выбирая батарею, в первую очередь вы должны посмотреть на высоту. Она должна быть меньше примерно на 20 см, чем расстояние от выступа подоконника до пола.

Как рассчитать размер радиаторов для комнаты

Зная базовые характеристики теплотехнического оборудования и площадь помещение, можно легко определить, необходимую мощность радиатора, а в последствии и все характеристики системы, включая котёл.

Рассмотрим подобный расчёт на реальном примере:

Допустим, под монтаж отопления планируется комната с характеристиками 4х3х2,7 — стандартная спальня в советской хрущёвке.

Сначала вычислим объём помещения, которое придётся нагревать: 4*3*2,7=32,4 м3. Именно этот объём воздуха придётся нагревать нашему радиатору.

Затем следует определить, какое количество тепла необходимо будет затратить на обогрев этого объёма. Без учёта мероприятий по увеличению энергоэффективность (энергосбережение, утепление стен и т.д.), стандартом для умеренной климатической зоны Восточной Европы считается затрата на отопление одного кубического метра в 41 Ватт.

Соответственно, для обогрева нашей комнаты потребуется: 32,4м3*31Ватт = 1,3 кВ

Это объём энергии, которую необходимо получить от радиатора воздуху для обогрева. Далее, зная необходимое количество тепла, можно вычислить и технические характеристики радиатора, которые будет смонтирован.

Каждый радиатор имеет характеристику теплоотдачи. Это тот объём энергии, которую оборудование способно отдавать в атмосферу при выдержки качественных показателей отопительной системы. Этот показатель может быть занижен, но никак не может быть превышен. Мощность радиатора всегда указана на упаковке, в паспорте или сертификате.

Для отопления нашей комнаты потребуется 1,3 кВатт энергии. Для предотвращения форс-мажорных эффектов при аномальных морозах, показатель рассчитывается с запасом в 15-20%. Итого имеем 1,5 Кватт.

Одно ребро стандартного биметаллического радиатора способно отдавать до 150-180 Ватт энергии. Итого: 1500/150=10. Т.е. для полноценного обогрева нашей комнаты потребуется установка радиатора мощностью 1,5 Кватт, состоящего из 10-ти рёбер.

Важно! В расчёте был использован советский стандарт отопления. На практике сегодня в большинстве старых многоквартирных домов и новых строящихся домов используются многочисленные технологии, повышающие энергоэффективность

Для максимально точного расчёта следует лучше изучить показатели тепловой эффективности дома, окон т.д.

В случае, если стены утеплены, установлены вакуумные металлопластиковые окна — реальный расход энергии на отопление может быть снижен в 2 и более раза. Соответственно нет смысла в приобретении радиатора большей мощности.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

• внешняя стена — лишь одна: 1,0;
• две внешние стены — 1,2;
• внешних стен — три: 1,3;
• четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

• окна выходят на восток либо на север — 1,1;
• комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

• кладка в 2 кирпича или утепленные наружные стены — 1,0;
• нет утепления снаружи — 1,27;
• очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

• до -10° — 0,7;
• до -15° — 0,9;
• не ниже -20° — 1,1;
• от -25° до -35° — 1,3;
• от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

• 1,05, если высота находится в пределах 2800-3000 мм;
• 1,1 для 3100-3500 мм;
• 1,15 для 3600-4000 мм;
• 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

• сверху чердак или другое неотапливаемое помещение — 1,0;
• утепленный чердак и кровля — 0,9;
• отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

• деревянные рамы старого образца с двойным остеклением — 1,27;
• однокамерный стеклопакет с двумя стеклами — 1,0;
• двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

• менее 0,1 — 0,8;
• от 0,11 до 0,2 — 0,9;
• 0,31-0,4 — 1,1;
• от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

• Б — 1,03;
• В — 1,13;
• Г — 1,25;
• Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

• находящиеся на стене безо всяких «ограничителей» — 0,9;
• прикрытые сверху выступом ниши — 1,07;
• имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
• батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Некоторые мифы и рекомендации по выбору

В настоящее время на сетевых форумах, посвященных тематике отопления квартир и частных домов, не утихают споры «биметалл или алюминий». Многочисленные мнения настолько противоречивы, что обычный домовладелец или квартиросъемщик вряд ли сможет принять правильное решение. Более того, на страницах тематических форумов существует целый ряд мифов, ставящих человека, не являющегося в данной области специалистом, в тупик. Вот основные из этих мифов:

• радиаторы из алюминия не способны выдерживать высокое сетевое давление;
• входящий в состав алюминиевых радиаторов силумин подвержен быстрой коррозии, из-за чего в скором времени вся батарея станет непригодной для дальнейшей эксплуатации, а, следовательно, предпочтение нужно отдавать биметаллическим приборам отопления;
• входящий в состав радиаторов алюминий совместно с другим металлом, который контактирует с теплоносителем, создает гальваническую пару и, как следствие, очень быстро разрушается под воздействием электрохимической коррозии;
• контактируя с грязной водой теплоносителя, алюминий выделяет в систему значительное количество кислорода;
• стальные части биметаллических батарей очень быстро ржавеют, прогнивают, после чего батарея становится непригодной для дальнейшей эксплуатации;
• а также много прочих фантастических утверждений.

Некоторые описанные в этих мифах процессы действительно протекают. Однако степень их влияния настолько ничтожна, что батарея может служить верой и правдой не один десяток лет. Таким образом, если вы купили не дешевую подделку, а изделие высокого качества, правильно выполнили монтаж, переживать за проявление описанных выше факторов не следует.

Несколько рекомендаций, позволяющих грамотно подойти к выбору радиаторов отопления:

1. Для автономных систем отопления частных домов лучше выбрать алюминиевые радиаторы.
2. Радиаторы на основе алюминия можно использовать в отопительных системах многоквартирных домов. Для этого нужно учитывать величину рабочего давления и использовать продукцию только известных мировых производителей.
3. В многоэтажных домах (16 и более этажей) для отопительных систем следует выбирать биметаллические батареи.
4. Если система отопления многоэтажного дома включает в себя не только стояковые, но и горизонтальные ветви, можно использовать радиаторы из алюминия.
5. Если возникают сомнения по поводу надежности алюминиевых батарей, нужно покупать и устанавливать биметаллические отопительные приборы. Это обеспечит гарантию надежной эксплуатации.

Радиаторы отопления алюминиевые или биметаллические, подключенные к центральной системе отопления, будут обеспечивать комфортную температуру в жилище и иметь продолжительный срок эксплуатации только в том случае, если будет осуществляться их периодическая промывка. Идеальная периодичность промывки – 1 раз в год. Если нет такой возможности, промывку необходимо выполнять не реже, чем 1 раз в 3 года.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

• теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
• количество секций варьируется от 4 до 14;
• технология Power Shift, увеличивающая теплоотдачу;
• стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
• устойчив к самым агрессивным теплоносителям;
• возможен настенный и напольный монтаж;
• оригинальный дизайн;
• гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

• монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
• теплообмен от 784 Вт до 2744 Вт;
• комплектация секций – от 4 до 14;
• высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
• присутствует нижнее подключение;
• гарантия от производителя – 25 лет.

• дороговато для отечественного продукта;
• нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

• высокая прочность;
• максимальное рабочее давление 35 атмосфер;
• давление опрессовки – 5.25 МПа;
• теплоотдача в диапазоне от 740 Вт до 2590 Вт;
• комплектация – от 4 до 14 секций;
• значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
• гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

• высокая прочность – рабочее давление до 40 Бар;
• теплообмен от 804 Вт до 2412 Вт;
• комплектация – от 4 до 12 секций;
• стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
• гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

• теплообмен от 191 Вт до 2674 Вт;
• комплектация от 1 до 14 секций;
• высокая прочность – рабочее давление до 40 Бар;
• не страшны самые агрессивные теплоносители (pH 7 – 10);
• гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.
