Монтаж инфракрасного теплого пола – основные правила

Мощность нагревательных элементов

Каждый вид электрических теплых полов имеет свою мощность. Такой показатель напрямую зависит от типа элемента нагрева в системе.

Средняя мощность разных устройств обогрева пола имеет такое значение:

• нагревательные маты — от 120 до 200 Вт/м2,
• пленочное инфракрасное оборудование – от 150 до 400 Вт/м2,
• резистивный кабель – от 120 -150 Вт/м2,
• стержневой – 130 – 160 Вт/м2.

При расчете мощности оборудования теплого пола учитывается полезная площадь помещения.

Поэтому эффективное применение отопительного устройства можно определить с помощью формулы:

P = S · n, где:

• P является мощностью греющего элемента,
• S – полезная площадь,
• n – показатель удельной мощности.

Согласно таким подсчетам для установки системы обогрева пола в качестве основного отопительного оборудования мощность должна составлять на один метр в квадрате не менее 180 ватт. При использовании теплого пола как дополнительной греющей конструкции – от 110 до 120 ватт.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом

Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.. Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем. Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения. В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы. На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием. Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя. Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами. Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки

Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах

Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Принцип подключения инфракрасной пленки к терморегулятору

Наступает очень ответственный этап, когда ИК плёнку подсоединяют к терморегулятору, который установлен на стене. К нему нужно подвести кабели от плёнки. Под одной из полос делается углубление в теплоизоляционном материале для температурного датчика. Провода от него так же протягиваются к терморегулятору. Схема подключения инфракрасного пола прилагается в инструкции к изделию.

К контактам нужно подключить провода. Для этого оголённый проводник вставляют в контактный разъём и тщательно обжимают. После того, как будет проверена прочность соединения, его нужно с двух сторон изолировать двумя кусочками битумной изоляции.

Провода подключаются к терморегулятору согласно схеме, изображенной на его обратной стороне.

Производители ИК обогревательных приборов предупреждают, что подключение терморегулятора к электрической сети должно выполняться специалистами в соответствии с нормами и правилами устройства электроустановок и другими техническими требованиями.

После этого можно проводить тестовое включение, выставив регулятор на 30 градусах. Убедившись в том, что все полосы нагрелись, нигде не искрит, можно приступать к монтажу чистового пола.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Пример расчета

Чтобы рассчитать, сколько потребляет теплый пол, надо:

1. Определить активную площадь напольной отопительной системы.
2. Помножить ее на мощность за квадратный метр, указанную в паспорте.

В итоге получится максимально возможный расход электроэнергии. Однако столько кВт/ч пол потреблять будет только в случае включения его на полную и без регулировки термостатом. Но в реальности система электрического ТП работает по 5–20 минут в течение часа. И фактическое потребление будет в разы меньше.

График потребления электричества

Сложного в данных расчетах ничего нет. Разобраться, почему затухает газовый котел или как выполнить подключение бойлера, зачастую и то труднее. С нагревательным полом все проще.

При площади обогрева 12 м2 и мощности ТП в 150 Вт/м2 получаем номинальный расход для помещения – 1,8 кВт/час. Но по факту такой нагревательный пол будет расходовать около 0,3 кВт за каждый час использования. В течение 10 минут он будет греть, а потом 50 минут остывать. Однако многое здесь зависит от температуры за окном и настроек термостата.

Сравнение разных систем обогрева

Справка

Единственное, о чем следует сказать детальнее – это коэффициент энергопотребления 0,35, который обеспечивает терморегулятор для теплого пола . Некоторые потребители зададутся вопросом: почему указана именно такая цифра? Дело в том, что принцип работы терморегулятора состоит в следующем – пленочный инфракрасный теплый пол нагревается до заданной температуры от 10 секунд до 1 минуты. После этого терморегулятор автоматически отключает питание и происходит естественное охлаждение термопленки . Этот процесс занимает от 2-х до 10 минут (в зависимости от степени теплоизоляции дома и опять-таки установленной температуры). Понятно, что в это время пленочный пол не потребляет энергии вообще. Когда же срабатывает температурный датчик, терморегулятор опять включает пол, и снова идет нагрев от 10 до 60 секунд. Потом опять отключение и т.д. Как видим, коэффициент 0,35 – это усредненный показатель реального энергопотребления.

В статье ответим на наиболее популярный вопрос по инфракрасным теплым полам: сколько потребляет теплый пол?

Рассмотрим от чего зависит расход и как сэкономить электроэнергию при использовании системы обогрева пленочных теплых полов.

Сколько потребляет электрический пол: считаем сами

Определить расход ресурсов на питание греющей системы несложно. Это можно сделать за три простых шага.

Шаг 1: Рассчитываем общую мощность

Эта величина покажет, сколько энергии потребуется для работы оборудования. Для подсчета потребуется вычислить обогреваемую площадь. Она отличается от общей тем, что учитывает только те участки комнаты, под которыми уложены нагревательные элементы. В среднем это порядка 70%, но если есть возможность подсчитать точно, лучше это сделать.

Еще одна необходимая величина — мощность обогревателя, зависит от типа используемого оборудования. Можно найти в технической документации, где она в обязательном порядке указывается производителем. Осталось подсчитать общую мощность. Для этого перемножаем две величины и получаем искомое.

Пример: Дана комната площадью 15 кв. м. Нагревательный мат уложен на 12 кв. м. Мощность оборудования 150 Вт/кв. м. Определяем общую мощность: 12*150=1800 Вт/кв. м.

Особенности разных типов инфракрасных полов

Производство инфракрасных полов постоянно совершенствуется. Производители стараются учесть предпочтения потребителей. По типу конструкции ИК полы бывают:

• плёночными;
• стержневыми.

Плёночные, в свою очередь, разделяются на сплошные и полосатые, по типу нанесения карбона, который и является источником инфракрасного излучения. Плёнка со сплошным напылением карбона просто монтируется, легко режется. Она отдаёт тепло от всей площади,  динамика прогрева выше, чем при нанесении карбона полосами.

Карбоновые полосы объединены в группы, между которыми можно делать разрезы. Так как подключение к источнику питания параллельное, при выходе из строя какого-то блока остальная площадь «полосатой ИК плёнки» останется рабочей.

Плёнка со сплошным напылением в этом случае более совершенная, так как из строя выходят только места надрыва или разреза. Срок службы и цена у сплошной карбоновой плёнки выше, чем у полосатой.

Стержневой ИК пол выглядит внешне как веревочная лестница. Множество стрежней, которые заполнены карбоном, медью и серебром, соединены между собой проводами. Стержневой мат обладает способностью к саморегуляции. Его монтаж отличается от плёночного типа тем, что для укладки требуется делать «мокрую» цементную стяжку. Однако срок службы еще выше, чем у сплошной плёночной, и он не боится тяжёлых механических нагрузок.

Инфракрасный пол: что это такое?

Инфракрасный тёплый пол – это новинка на рынке систем электрообогрева. Представляет собой нагревательную плёнку, состоящую из карбоновых полос. Может укладываться под линолеум, ламинат, ковролин, паркетную доску. Такие полы более функциональны и экономичны, нежели их аналоги.

Пленочный пол обеспечивает большую площадь теплоотдачи. КПД его работы составляет 92% и более. Благодаря этому ИК-пленка прогревает полы намного быстрее и более равномерно.

Нагревательный элемент в такой системе имеет плоское сечение, его толщина минимальна. За счет этого электромагнитное излучение мизерное. Поэтому ИК-пленка не нуждается в защитных экранах. Хотя при желании их можно установить и подключить к ним заземление.

Потребление энергии теплым полом

Чтобы определить, сколько энергии потребляет электрический теплый пол, прежде следует установить, основной это источник тепла или вспомогательный. В первом случае на обогрев расходуется около 200 Вт/м2, а во втором – на уровне 100-160 Вт/м2 за 1 час. Это потребление энергии приходится на разогрев теплого пола и помещения.

Для поддерживания комфортного режима ее расход снижается. На отопление помещения термостат включает подачу питания 15-20 мин в час или 6-8 часов в сутки.

При площади комнаты S_общ. = 14 м2 обогревается около 3/4 всей поверхности, что составляет S_у = 10 м2. Под мебелью и бытовыми приборами кабель прокладывать нельзя из-за опасности его перегрева. При его нагреве вещи сверху мешают теплоотдаче.

При удельной мощности 200 Вт/м2 для рабочей площади 10 м2 номинальная будет равна 200*10 = 2000 Вт. На рис. выше в комнате подключено 2 обогревающего кабеля. Если нагрузку распределить равномерно, каждый из них будет потреблять по 1 кВт.

Нагревательный мат

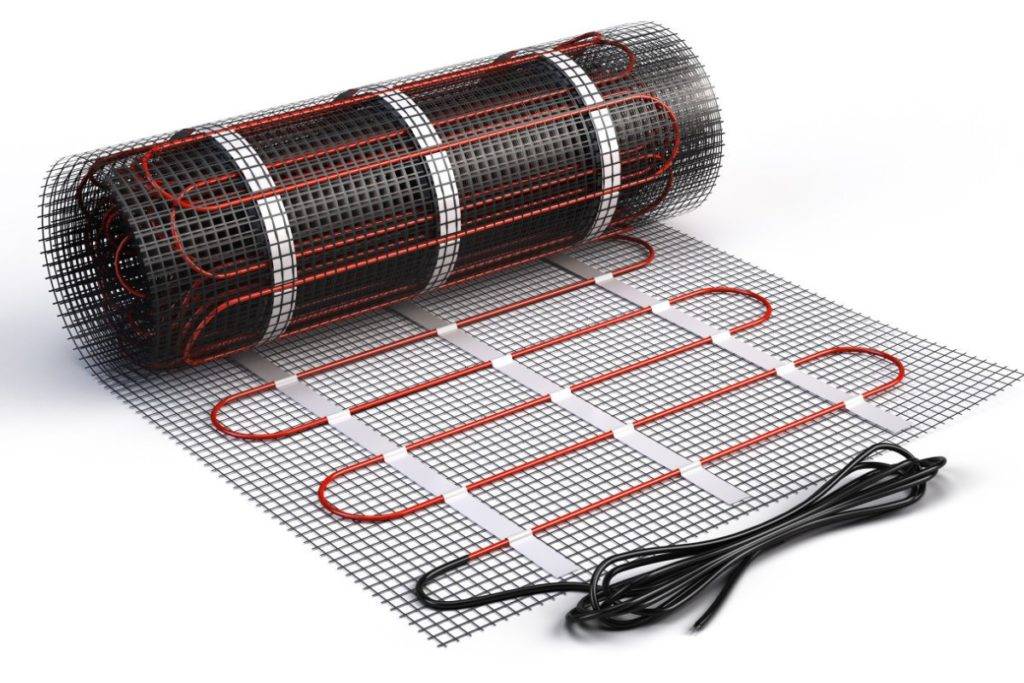

Нагревательный мат — это тот же двужильный кабель, только прикрепленный к пластиковой сетке. В среднем шаг кабеля составляет 9 см. Преимущество нагревательного мата в способе монтажа: достаточно раскатать по полезной площади помещения и залить стяжкой или уложить плитку.

Мощность нагревательных матов составляет от 130 до 150 Вт/м2, в зависимости от производителя. Максимальная температура, до которой может нагреваться мат, составляет 90°С. Сечение жил равно 3,5 – 4 мм2. Простота укладки мата отразилась на его цене, которая значительно выше, чем у обычного кабеля. Вот неплохой нагревательный мат СТН Квадрат тепла KM-900-6.0 с мощностью 150 Вт/м2.

Расчет метража кабеля и шага укладки

Чтобы определить длину греющего проводника, необходимо учесть некоторые особенности:

• производители предлагают кабели фиксированного метража, обладающие разной мощностью (от 9 до 20 Вт на 1 погонный метр);
• чтобы нагреватель мог отдавать тепло и не перегорел в полу, контур нельзя прокладывать под стационарной мебелью и техникой без ножек;
• для укладки в ванной или на балконе кабельный проводник берется с запасом 15—20%.

Схема укладки резистивного кабеля в ванной

Выяснив потребность в тепловой энергии на обогрев конкретного помещения, сделайте расчет электрического теплого пола согласно инструкции:

1. Подберите по каталогу кабель, ориентируясь на полученную ранее тепловую мощность и добавляя запас 15%. Запишите общую длину проводника.
2. Нарисуйте на бумаге план комнаты в масштабе.
3. Расположите на эскизе мебель и бытовую технику, вплотную прилегающую к полу и мешающую нормальному теплообмену. Соблюдайте реальные габариты шкафов, стиральных машин и прочего оборудования.
4. Отнимите от общей квадратуры площадь, занимаемую мебелью. Задача – разместить на свободном участке выбранный по каталогу греющий проводник.
5. Разделите остаток площади на длину кабельного нагревателя – получите шаг укладки в метрах.

Правила раскладки в жилых и вспомогательных помещениях отличаются. Например, в гостиной или спальне первая греющая линия отодвигается от мебели на расстояние 10 см. В ванной либо на балконе кабель укладывается вплотную к шкафам и сантехнике, чтобы ноги не ощущали перепада температур на полу. Указанный нюанс обязательно учитывайте при планировании. Подробнее расскажет специалист на видео:

Поскольку нагревательные маты продаются полосами сетки (рулонами), шаг прокладки считать не придется. Но учтите другой момент: теплоотдача 1 м² мата ограничена, увеличить мощность нельзя. А вот снизить – без проблем, достаточно разрезать сетку между проводниками и раздвинуть кабели.

Пример расчета теплого электрического пола в спальне 18 м² с потреблением тепла 2,16 кВт:

1. Поскольку кабельный нагрев планируется совместить с радиаторной системой, тепловая мощность делится пополам – 2,16 / 2 = 1,08 кВт приходится на половой контур.
2. Подбираем двухжильный кабель DEVIsafe 20T удельной мощностью 20 Вт/м. С учетом запаса берем готовый проводник длиной 60 м с теплоотдачей 1,2 кВт.
3. Стационарная мебель занимает 3 м² площади спальни. Остается 15 м², тогда шаг укладки составит 15 / 60 = 0,25 м.

Возможные схемы раскладки кабельных контуров

Особенности устройства плёночного инфракрасного теплого пола

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

• не высушивают воздух;
• тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
• нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
• полная безопасность для человека, а также животных;
• возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков.

Производители ИК теплых полов для обогрева

На строительном рынке в настоящее время представлено множество моделей инфракрасных теплых покрытий от различных производителей. В то же время, многие из них малоизвестны для широкого круга потребителей, а потому надежность и эффективность таких изделий не являются гарантированными.

Если же хочется приобрести качественную продукцию от известных фирм, то здесь львиную долю рынка занимает брендовая продукция южнокорейских производителей, хотя есть и изделия производства прочих стран, в том числе России. С некоторыми из наиболее известных брендов можно вкратце ознакомиться ниже.

Caleo – изготовитель инфракрасных теплых полов из Южной Кореи

Продукция этой фирмы заслужила популярность благодаря своему высокому качеству и эффективности, однако есть существенный момент, который надо учитывать при ее выборе: из-за своей очень малой толщины (0,42 миллиметра) инфракрасная пленка требует большой осторожности и аккуратности при укладке.. Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry»

Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Teplofol-nano – инфракрасные пленочные полы германо-российского производства. Представляют собой инновационную разработку: имеют толщину всего в 0,2-0,4 миллиметра, а нагревательным элементом в них служит алюминий. Гарантийный срок составляет 7 лет.

RexVa – еще один южнокорейский бренд, продукция которого отличается высоким качеством. Теплые полы этой компании надежны и имеют доступную цену, благодаря чему популярны в России и в странах СНГ.

Slim Heat – пленочные теплые полы, выпускаемые группой российских компаний «Специальные системы и технологии». Гарантийный период эксплуатации – 7 лет.

Heat Plus – очередной южнокорейский изготовитель, продукция которого очень широко представлена на российском рынке. Теплые полы данной фирмы характеризуются экономичным энергопотреблением, надежностью и безопасностью. Срок гарантии – 10 лет.

Конечно, инфракрасные теплые полы, при всех своих достоинствах, являются далеко не единственным вариантом эффективного и удобного обустройства отопления в доме. Есть много других очень практичных систем обогрева: водяной теплый пол, центральное отопление, нагревательные маты, кабели и т. д. Все они имеют свои преимущества и недостатки, комплексная оценка которых обуславливает выбор оптимального варианта в каждой конкретной ситуации.

Технология расчета затрат

Таблица расхода электроэнергии ( с учетом цены за кВт 3 руб)

Чтобы выяснить какой расход электроэнергии теплого пола следует определить площадь помещения и взять во внимание его мощность. Согласно простой формуле все подсчеты можно осуществить самостоятельно:. W = S · P · 0.4, где:

W = S · P · 0.4, где:

• S – это общая площадь комнаты,
• P – мощность системы обогрева,
• 0,4 – коэффициент определяющий площадь покрытого нагревательным оборудованием.

Зная сколько электричества, потребляет теплый пол за час можно установить расход его за сутки. Для этого необходимо установить среднее время использования системы за двадцать четыре часа. Для подсчета затрат за день просто необходимо суточную мощность умножить на стоимость одного киловатта энергии.

Энергопотребление теплого пола

Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.

Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.

Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.

Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.

Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.

Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:

• Уровень тепловых потерь в обогреваемом здании;
• Наличие терморегуляции и установленной на нем температуры;
• Характер использования жилого здания.
