Правила расположения батареи и схемы подключения
Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.
Как установить радиатор своими руками
Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.
Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.
В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

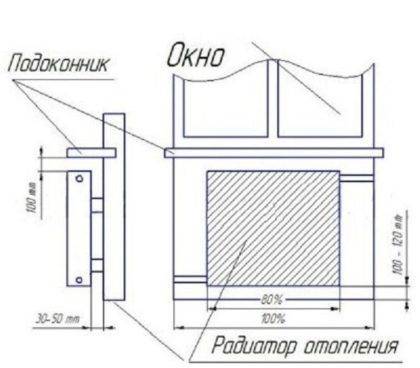

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

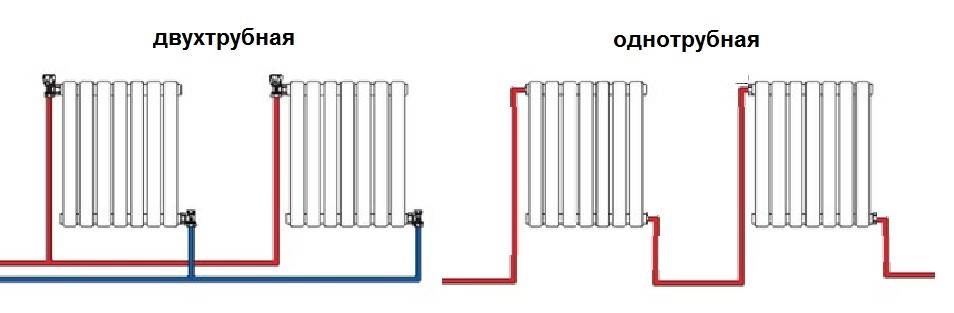

Таблица. Стандартные схемы подключения батарей отопления.
Электрический конвектор отопления: как выбрать хороший агрегат Электрические конвекторы часто используют в качестве основных или дополнительных приборов отопления, особенно в.
Котлы на жидком топливе — обзор моделей и выбор лучшего Для комфортного проживания в частном доме в условиях умеренного или северного климата необходимо оборудовать.
Как выбрать конвекторный обогреватель В любой период года может потребоваться дополнительное отопление помещения, и конвекторный обогреватель.
Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.
Вступление
Многие сегодня либо стараются заменить отопительную систему, либо присоединить к ней дополнительную. Здесь могут возникнуть многие трудности: с чего начать монтаж, какой радиатор выбрать и многое другое.
Любые радиаторы следует устанавливать в тех местах, где больше всего тепловых потерь, и такие места обычно находятся под окнами, но в некоторых случаях устанавливают радиаторы в удобном месте. Перед тем как начинать установку, радиатор нужно сначала приобрести. Самыми популярными являются два вида радиаторов: алюминиевый, стальной, биметаллический или чугунный. Эти радиаторы будут тратить немного воды, а также имеют долгий срок службы, красивый внешний вид и маленький вес.
Не все радиаторы отопления имеют привлекательный внешний вид, да и красивые радиаторы чаще закрывают для улучшения дизайна. Изделия закрывающие радиатор называют экран. Делают их чаще всего из дерева или деревянных материалов. Можно купить экран радиатора в готовом виде или заказать изделие из дерева в специальной мастерской. Например в столярной мастерской «Амурлес», сайт https://amurles.ru, выполняющей изделия из дерева на заказ в Москве, также выполняющей отделку интерьеров под дерево.
Последовательность выполнения работ
Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.
После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.
Упаковка
Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.
Монтажные работы
Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.
При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.
Контроль пространственного расположения
Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.
Заключительный этап
Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.
После этого можно выполнить пробные испытания с целью обнаружения возможной течи.
Первый вариант однотрубная система
Как правило, к схемам данной категории прибегают в рамках строительства многоэтажных сооружений. Каждое устройство теплопередачи вставлено в своеобразный разрыв одной единственной для всей системы трубы. Через эту трубу теплоноситель передвигается по всей магистрали, через нее же осуществляется и обратный отвод воды. Подключение батарей происходит в определенной последовательности, а именно – в той, в которой они установлены в конструкции стояка. В связи со спецификой конструкции последовательного подключения, очевидно, что первый радиатор в системе всегда будет лучше нагреваться и, соответственно, нагревать помещения тоже будет на порядок сильнее, в то время как последний элемент схемы будет отдавать наименьшее количество тепловой энергии.
Установка может быть несколько модернизирована, чтобы повысить производительность отопительной системы в целом. Так, специалисты в строительной индустрии предлагают два основных варианта организации отопления многоэтажных домов, а именно – подачи теплоносителя вверху и внизу:
- Так, говоря о верхней подаче, нужно сказать, что вода перемещается внутри прямой трубы, достигая верхнего элемента в стояке. После достижения так называемой «верхушки» теплоноситель опускается вниз, попутно заполняя и нагревая радиаторы, конечно же, начиная с самого верхнего.
- Для того, чтобы сэкономить денежные средства, расходные материалы и общие трудовые затраты на строительство, достаточно часто проектировщики отдают предпочтение схеме, в которой предусмотрена подача воды снизу. В рамках такой схемы обвязки приборы теплообмена подключены к трубе, которая идет до верхнего этажа, на идущей вниз магистрали также есть батареи.
Двухтрубная система не позволит сильно сэкономить, но обеспечит тепло
Однотрубная система является оптимальным и от того наиболее часто применяемым вариантом для частных загородных домов, высота которых не более одного этажа. Это вполне объяснимо, ведь именно однотрубная схема позволяет сэкономить как в процессе строительства, так и в отопительный сезон. Кроме того, владельцу дома, в котором проведена такая конструкция, будет намного проще определиться с тем, по какому направлению вода движется в трубах
Это важно, ведь при подключении радиаторов к магистрали, нужно четко понимать какое отверстие будет принимать теплоноситель, а какое – давать воде выход
Стоит отметить, что эта схема обладает огромным количеством недостатков и часто не удовлетворяет требований жильцов дома.
Неправильный расчёт количества секций
С помощью крана можно понизить температуру отопления, если она вдруг окажется слишком высокой для помещения, но повысить её выше той, которая достигается при полностью открытом кране, нельзя. На многоквартирных домах с централизованным отоплением температура теплоносителя бывает разной. Если она по каким-то причинам окажется невысокой (такое бывает нередко), поднять температуру воздуха внутри квартиры будет невозможно. Вот если бы секций в радиаторе было чуть больше…
Расчёт секций радиатора при замене производится, исходя из базового коэффициента, который равен 1,4 на кв м. Его можно произвести при помощи консультантов магазина при покупке радиатора. Но тут покупателей подстерегает следующая ошибка: расчёт проводится по усреднённой температуре нагрева теплоносителя, а бывают ситуации, как уже говорилось, когда температура воды внутри батарей падает ниже. Чтобы не испытывать дискомфорта, количество секций должно быть немного больше расчётной по среднему коэффициенту.
Типы радиаторов
Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.
Отопительные системы частных домов отличаются от централизованных следующими качествами:
- Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
- Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
- В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.
Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.
В зависимости от конструкции выделяют следующие виды батарей:
- Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
- Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.
Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:
- Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
- Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
- Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
- Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.
Техника выполнения работы по соединению секций радиатора
Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате. Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.
Инструменты и комплектующие для работы
Для сборки радиатора отопления своими руками пригодятся:
- ключ гаечный или разводной;
- радиаторный ключ;
- заглушки с правой и левой резьбой – по 1 шт.;
- ниппели;
- прокладки паронитовые;
- межсекционные прокладки из прочного, гибкого материала;
- секции батареи;
- наждачная бумага фракции №120.
Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.
Поэтапный процесс наращивания батареи
Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.
Как подсоединить батарею:
- Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.
Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей
Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую
Это значит, что при вращении притягиваются обе секции
Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
- Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.
Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.
Для бытовой проверки потребуется:
- кусок трубы сечением в 15 мм;
- насос автомобильный с манометром;
- ниппель от покрышки.
Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.
Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.
Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.
Расчет необходимой мощности радиатора
Выбрав марку батарей, стоит рассчитать мощность для конкретных помещений. Существуют сложные формулы, по которым можно вычислить, сколько теплоэнергии требуется для обогрева площади конкретной комнаты. Но можно прикинуть приблизительно: для отопления 1 м³ современного дома нужно 20 Вт. Рассчитав объем помещения, умножаем полученную величину на 20 и делим на мощность одной секции батареи. То, что получилось в итоге — это и есть нужное количество секций в конкретную комнату. При наличии на окнах старых деревянных рам, к показателю добавляется 15%.
Для замены и монтажа всех радиаторов перекрывают систему отопления полностью как в частном, так и в многоквартирном доме. Воду, оставшуюся в трубах, сливают. А ее остатки откачивают с помощью насоса.
