Напольные радиаторы отопления – оригинально и практично

Устройство радиатора

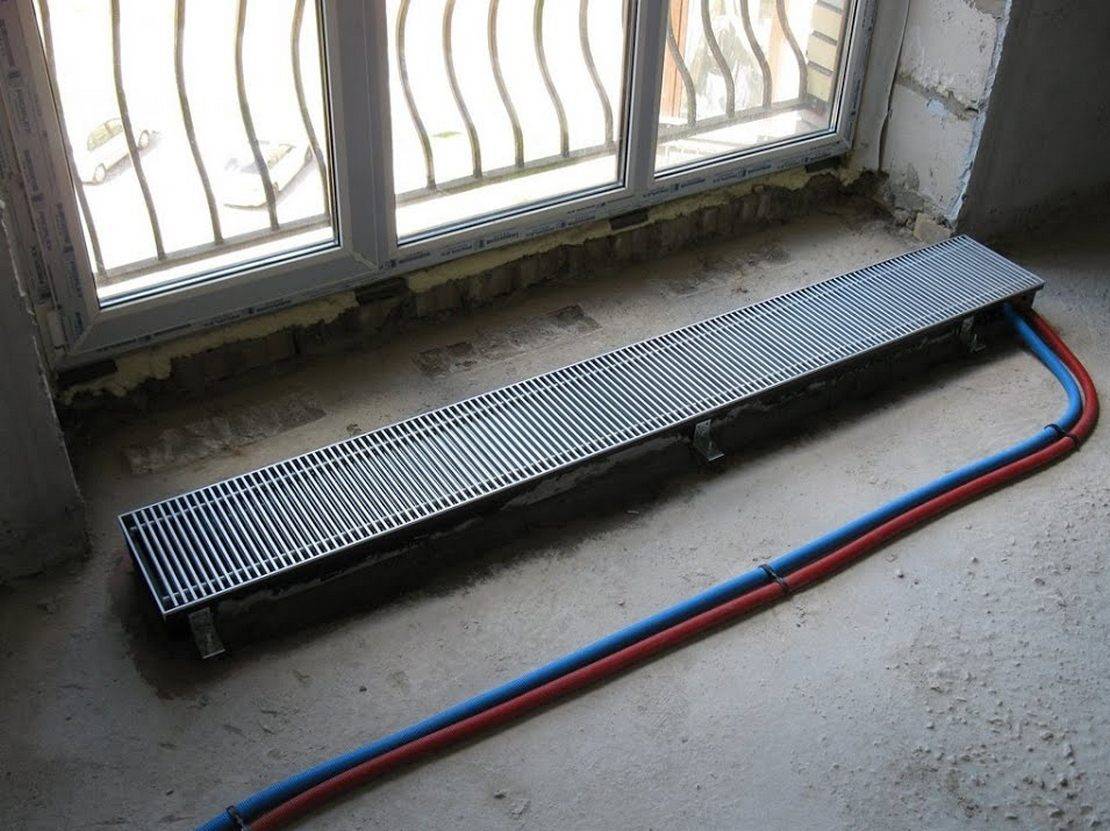

Радиаторы отопления встроенные в пол состоят из ребристого нагревателя, корпуса и панели, прикрывающей всю конструкцию. Они могут дополняться вентиляторами для лучшего распределения тепла. Устройство помещается в стяжку и заделывается на уровне напольного покрытия.

Устройство радиаторов встраиваемых в пол.

Рассмотрим каждый элемент по отдельности:

Корпус такого радиатора обычно изготавливается из нержавеющей стали. Но для сухого помещения можно подобрать и другой материал. Загвоздка бывает в том, что малоизвестные компании часто применяют некачественную техническую сталь, недолговечную в эксплуатации. Обязательно узнавайте у продавца, из какого материала изготовлен корпус.

Устройство радиаторов встраиваемых в пол.

Ребристый нагреватель или теплообменник. Он представляет собой металлический контур с присоединенными пластинами, припаянными с помощью химического состава с молекулами серебра. Пластины плотно соединены с основой. Ни повышенные температуры, ни постоянное изменение состояния в результате расширения-сужения не влияют на прочность сцепления. Тепло от контура передается на пластины, от которых и происходит теплообмен с воздухом.

Ребристый нагреватель

• Напольные решетки. Они устанавливаются на уровне финишного покрытия и имеют цель предохранить конструкцию от механических повреждений. Могут быть как съемными, так и смонтированными вместе с основным механизмом радиатора. Второй вариант так и продается, готовым к подключению.
• Воздушный вентилятор. Установка вентилятора позволяет получить больше тепла. Он подключается к электрическим сетям, а чтобы уменьшить уровень шумов, используются виброзащитные опоры. Радиаторы с имеющимися вентиляторами выдают больше тепла, так как заслоняют проход холодным воздушным потокам от окон и не дают образовываться на стекле каплям воды.

Воздушный вентилятор

• Клапан сброса. Устройство для сброса воздушной прослойки подключают после монтажа радиатора, встроенного в пол. Помогает устранять завоздушивание и повышает эффективность такой отопительной системы.
• Регуляторы. Наличие таких устройств позволяет задавать нужный температурный режим в помещении.

Регуляторы

Вводы

Стандартные размеры батарей отопления

В ГОСТ 26645-85 описаны допуски с номинальными интервалами.

Радиатор обладает тремя линейными размерами, отвечающими за объём секции.

Ширина: тонкие или толстые

Это расстояние между внешними стенками батареи. Довольно вариативный показатель.

Глубина обычно составляет 75—140 мм, в зависимости от материала и производителя.

В редких случаях встречаются более крупные изделия.

Длина

Визуально — длина. Это промежуток от левой до правой боковой стенки. Показатель принимают равным 80 мм при создании порядка 95% приборов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливают на заказ. Это не касается чугунных устройств: они шире.

Минимальная высота

Самая вариативная величина, которая представляет собой вертикальную составляющую секции.

Обычно она составляет 380—420 или 540—580 мм.

Есть специальные виды батарей, протяжённость которых находится в промежутке от двух до трёх метров.

Подобные устройства размещают в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это промежуток между точками соединения труб подачи и обратки

Стандартные размеры — 350 и 500 мм. Но также встречаются другие варианты, особенно среди алюминиевых изделий.

Принцип работы

Обогрев помещения с их использованием происходит следующим образом. Холодный воздух поступает через специальную решетку к батарее, нагревается от нее и через ту же решетку выходит обратно в помещение. Циркулируя, таким образом, он обеспечивает повышение температуры в комнате до нужного уровня.

Конструкция батареи в полуИсточник yms.com.ua

Для изготовления решетки батареи в полу может быть использовано дерево или металл, покрашенные в разный цвет. Выполненные из металла более износостойкие, но при этом при сильном нагреве могут вызывать дискомфорт, если наступить оголенной ногой, при этом пользователь гарантированно не обожжется. Деревянные могут быть повреждены при сильном силовом воздействии или давлении. Решетки могут иметь разные размеры и внешний вид, что позволяет обеспечить их гармоничное сочетание с тем или иным интерьером помещения.

Внешняя решетка батареи в полуИсточник carrera.ua

Установка производится недалеко от окон. При этом всегда производится монтаж клапана сброса, подключаемого к радиатору. Он позволяет снять завоздушенность системы, чем существенно увеличивает КПД радиаторов. Специальные регуляторы делают возможным установить требуемый температурный режим в комнате.

Альтернатива напольным отопительным радиаторам

Что касается декоративных напольных радиаторов, то их покупают в основном не только для отопления, но и для подчеркивания интерьера помещения. Рассматривать варианты проектирования теплоснабжения лучше на примере.

Если нужно создать тепловую завесу длинной витрины в торговом зале, а пространство рядом с ней будет использоваться для ведения торговли, то вариантов обустройство системы обогрева остается два (учитывая только водяное отопление):

1. Внутрипольные конвекторы полностью находятся в толще пола, а на поверхности остается лишь решетка, через которую в них поступает холодный воздух, а наружу выходит теплый. В данном случае монтаж будет сложным, а подводка окажется скрытой, что нежелательно.
2. Использование фанкойлов (водно-воздушного отопления). Теплообменники со стальным или медным оребрением продуваются вентиляторами, направляющими потоки нагретого воздуха в любую часть помещения. Таким образом, вся площадь прогревается равномерно. Данная отопительная система позволяет освободить пол от любых коммуникаций – они будут находиться вверху, не занимая полезное пространство. При необходимости фанкойлы можно скрыть за подвесной потолочной конструкцией.

Пример напольных радиаторов отопления на видео:

Виды напольных радиаторов и материалы для их изготовления

Напольные радиаторы отопления изготавливаются из самых разных материалов. Это и алюминий, и сталь, и чугун. Также в продаже встречаются биметаллические модели. Остановимся более подробно на их свойствах.

Стальные радиаторы

Наиболее широко представлены на рынке модели из стали – они же являются самыми популярными. судя по данным товарных агрегаторов (таких, как Яндекс.Маркет). Стальные радиаторы обладают компактными размерами, высокой теплоотдачей и стойкостью к давлению до 10-16 атм. Их конструкция предельно проста и напоминает устройство старых стальных батарей, некогда работавших в многоэтажных домах.

К несомненным достоинствам стальных радиаторов относится их дешевизна. Это действительно самое недорогое отопительное оборудование, которое можно использовать в помещениях с панорамным остеклением. Оно обеспечивает качественную конвекцию теплого воздуха, эффективно прогревая помещения. Также следует отметить продолжительный срок службы – при соблюдении правил эксплуатации он составляет 20-25 лет и больше. Если вы хотите приобрести надежные и недорогие напольные радиаторы, присмотритесь к моделям из стали – они обеспечат качественный прогрев и не испортят интерьера. Кстати, в их число входят довольно эстетичные трубчатые модели.

Биметаллические радиаторы из алюминия и меди

По сравнению с теми же стальными радиаторами модели из меди стоят дороже, но выигрывают по теплоотдаче. К тому же, в отличие от стали, медь не ржавеет и обладает более продолжительным сроком службы.

Биметаллические радиаторы из алюминия и стали

Знакомое сочетание, не правда ли? Именно сочетание алюминия и стали используется в стандартных настенных батареях отопления. Напольные модели устроены схожим образом и донельзя похожи на своих старших собратьев. Теплоноситель в них протекает по стальным трубкам, а отдача тепла осуществляется с помощью алюминиевого оребрения. Они несколько дешевле батарей с медными элементами.

Алюминиевые радиаторы

Напольные радиаторы из алюминия напоминают по своей конструкции самые обычные настенные модели. В продаже они встречаются редко – чаще их изготавливают на заказ. Алюминиевые модели не выдерживают большого давления и не переносят воздействия агрессивного теплоносителя. из-за этих недостатков вместо них устанавливают надежные и простые стальные и биметаллические радиаторы.

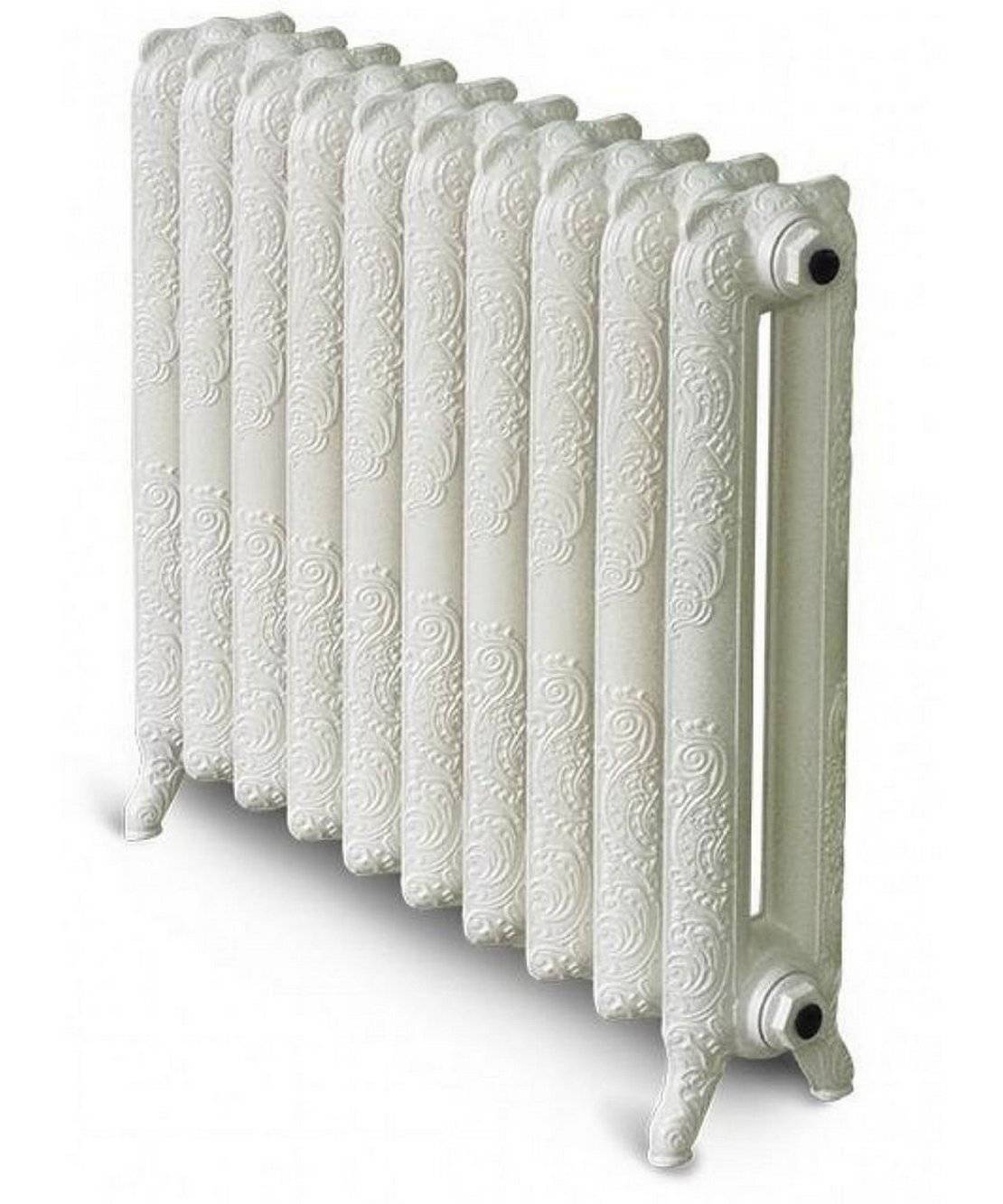

Чугунные радиаторы

Напольные радиаторы отопления могут быть сделаны не только из стали, меди и алюминия, но и из чугуна. Чугунные модели нельзя назвать самыми компактными, так как их размеры слишком велики, если сравнивать с габаритами тех же стальных изделий. Чаще всего их устанавливают в качестве декоративных элементов, поддерживающих стиль оформления жилых или офисных помещений. Они не боятся высокого давления и коррозии, отличаются продолжительным сроком службы. Что касается стоимости, то она может показаться очень высокой.

Недостатком чугунных батарей является большой вес и связанная с ним сложность монтажа. Но по внешнему виду и стойкости к негативным воздействиям равных им практически нет.

Стальные напольные радиаторы

• стальные конвекторы;
• трубчатые радиаторы;
• регистры.

Стальные конвекторы имеют ту же конструкцию, что и алюминиево-медные, но они при тех же размерах имеют меньшую теплоотдачу.

Трубчатые радиаторы могут иметь самую разную форму, поэтому их часто используют не только для отопления, но и для украшения помещения.

Регистры чаще всего представляют собой простые самодельные конструкции. Изготавливаются они очень просто: несколько толстых труб соединяют перемычками меньшего диаметра. В результате образуется замкнутый контур (подробнее: «Делаем регистры отопления своими руками из гладких и профильных труб «). Регистры могут использоваться и в качестве автономной электрической отопительной системы, если они снабжены ТЭНом и расширительным бачком. У витрин магазинов нередко устанавливают более простую версию стального напольного регистра. В этом случае толстую трубу монтируют на сварные кронштейны по всей длине остекления и прячут в декоративный короб (детальнее: «Декоративные короба для труб отопления, какие бывают они «).

Как подключать напольное отопительное оборудование

При установке напольных отопительных приборов на водяном теплоносителе используется традиционный алгоритм:

1. Установка тепловых блоков.
2. Подведение труб.
3. Подсоединение.
4. Профилактика протечек (проверка герметичности).
5. Запуск системы.

Для тех, кто никогда не устанавливал специфические отопительные приборы самостоятельно, важно соблюдать общие рекомендации и пояснения в техническом описании. Как правило, напольные модели отличаются компактным форматом по высоте, но могут иметь внушительную длину

Поэтому приходится переваривать имеющиеся трубы и крепить оборудование на кронштейны для напольного радиатора.

В комнате панорамным остеклением внутрипольные конвекторы можно установить по всему периметру помещения

Если отопительные приборы приходится менять при перепланировке или после реконструкции фасада, существенно расширив оконный проем, важно сопоставить габариты теплового блока и выделенного пространства. Напольные обогреватели конвекторного типа имеют высоту не более 40 см, поэтому их можно монтировать под низкий подоконник

В любом случае должно быть небольшое пространство от пола и до подоконника, чтобы воздух свободно циркулировал

Напольные обогреватели конвекторного типа имеют высоту не более 40 см, поэтому их можно монтировать под низкий подоконник. В любом случае должно быть небольшое пространство от пола и до подоконника, чтобы воздух свободно циркулировал.

Обогреватели, устанавливаемые в помещениях без окон, лучше размешать ближе к двери или вдоль холодных наружных стен – между стеной и полом. В этом случае они выполняют функцию плинтусных систем отопления. Вдоль глухих стен – оптимальный вариант установки по схеме комбинированного отопления при панорамных окнах.

В начале установки рекомендуется заняться состыковкой распределительной трубки с трубами теплоносителя, сняв наружную часть. В большинстве напольных моделей имеется съемный кожух из алюминиевых или стальных пластин.

Стандартное крепление в виде напольных кронштейнов или специальных шайб под ножки должно присутствовать в комплекте к покупаемой модели.

Обычно все необходимое есть в комплекте, дополнительно можно приобрести отсекающие и регулирующие клапана. Клапана и термоголовка оптимизируют работу отопительной системы. Это нужно, чтобы отключить отопительный прибор в одной комнате в случае протечки. Регулирующие клапана помогают перекрывать поток теплоносителя в целях экономии тепла или если воздух в помещения прогрелся выше комфортной температуры.

Подключение к паровому отоплению предполагает наличие термоголовки, которая ввинчивается в боковое гнездо в торце радиатора или напольного конвектора. У обычных батарей на самой высокой точке устанавливают кран Маевского – ручной воздухоотводчик, но в общей комплектации его может не быть.

В остальном установка напольного конвекторного радиатора принципиально не отличается от классических батарей, за исключением необходимого пространства под напольное крепление для радиаторов.

Рекомендации по выбору

Приобретая напольные радиаторы отопления встраиваемые в пол необходимо брать во внимание мощность и габариты аппарата. Нужно понять, хватит ли для отопления естественной конвекции или необходимо приобретать обогреватель с принудительной конвекцией

При монтаже радиаторов в полу под окнами, необходимо отступить от них не менее чем 10 см и не менее 20 см от стены. При этом подключение может правостороннее и левостороннее.

Батареи, устанавливаемые в пол, являются обогревательным оборудованием, способным поддерживать необходимую температуру в помещении. Благодаря своему скрытому размещению, данный вид оборудования можно устанавливать в тех помещениях, где стандартные системы отопления будут негативно влиять на интерьер. Также скрытое размещение позволит разместить в комнате большие панорамные окна. Оборудование достаточно долговечное, а высокие показатели КПД позволят в дальнейшем сэкономить на энергоносителях. Есть у данного оборудования и недостатки: высокая цена и определенные ограничения, предъявляемые к помещениям, где планируется установить отопительную систему.

Работа системы основана на круговом нагреве воздушных масс, что не позволяет воздуху полностью остыть, соответственно, можно поддерживатьопределенный температурный режим.Встраиваемые радиаторы бывают двух типов: электрические и водяные. Установка того или иного типа будет зависеть от типа отопления.

При выборе отопительного оборудования, монтируемого в пол необходимо учитывать несколько факторов: давление системы, тип теплоносителя и его состав. При монтаже системы также необходимо выполнить ряд условий. Несоблюдение рекомендации при выборе и монтаже системы может в итоге привести к неправильной работе оборудования.

Назначение низких напольных батарей

Высокие батареи портят внешний вид помещения, загораживая окна

Напольные приборы востребованы в тех случаях, когда установка обычных или «классических» батарей недопустима. Это касается квартир с панорамными окнами, в которых монтаж высоких радиаторов портит внешний вид комнат. Чаще всего это проявляется как нарушение пропорций пространственных форм, сопровождающееся следующими нежелательными явлениями:

• высокие батареи частично закрывают внутренний обзор (даже при условии, что их межосевое расстояние не превышает 350 мм);
• при любом способе монтажа они смотрятся в подоконном пространстве не очень привлекательно;
• они портят вид панорамных фасадов со стороны улицы, т. к. выступающая над линиями окон часть батарей выглядит совсем не эстетично.

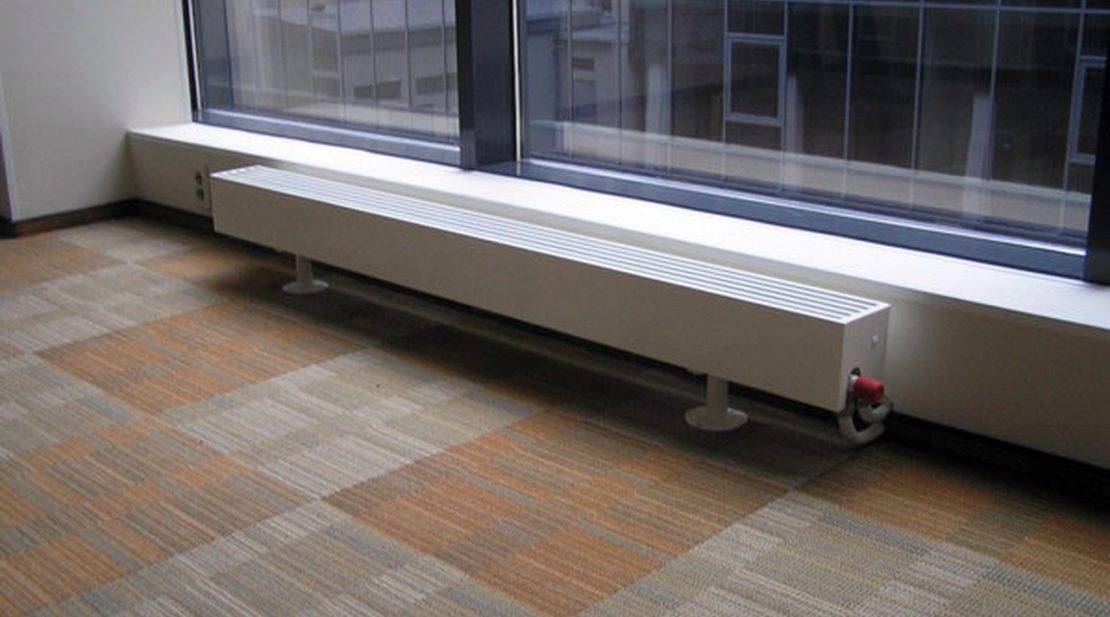

Низкие радиаторы отопления для панорамных окон выделяются своей миниатюрностью – вместе с опорными ножками их высота редко превышает 150-200 мм.

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

1. В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
2. В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

• агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
• низкий отопительный прибор экономит свободное место в помещении;
• благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
• можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
• при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

1. Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
2. Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
3. Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах.
Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва.
Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением.
Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары.

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.

Преимущества обогревателей разного типа

Напольное оборудование и встраиваемые в пол конвекторы не требует навешивания на стену. Впрочем, в специализированных салонах можно встретить модели с комбинированным способом подсоединения и с напольными кронштейнами.

Кроме того, габариты настенных и напольных радиаторов могут сильно отличаться. Вдоль широкоформатных окон невыгодно устанавливать 2-3 обогревателя, их заменяют скрытым отоплением. Наибольшие сложности возникают с внутрипольным оборудованием, поскольку нужна глубокая цокольная ниша. Чаще всего по этой причине отдают предпочтение напольным радиаторам водяного отопления.

Когда есть выбор, какие монтировать отопительные радиаторы, с принудительной или естественной конвекцией, учитывают их особенности.

Обогреватель с вентилятором может шуметь и создавать дискомфорт

Оборудование с принудительной конвекцией шумит за счет работы кулеров или встроенных (вентиляторов). Напольные батареи, со специфической формой кожуха, усиливающей отток теплого воздуха – бесшумные, но они проигрывают по эффективности.

Если сравнивать обычные радиаторы с электроприборами, оснащенными инфракрасным излучением, то вторые имеют преимущество. Они быстрее прогревают поверхность предметов в комнате. Обычные напольные батареи делают теплее только воздух в комнате, остальные поверхности очень долго прогреваются до комфортной температуры.

Напольные конвекторы с принудительной циркуляцией воздуха имеют негативные отзывы, но они слишком преувеличены. Якобы от них выгорает кислород, а кулер гоняет пыль по квартире, что вредно для аллергиков и астматиков.

Если говорить о реальных минусах, то их не так много. Они не отличаются высоким КПД и благородством эстетики – обычные блоки в виде коробки на ножках, стойках или боковинах.

Модели без корпуса

В этом случае радиаторы отопления устанавливаются в специально подготовленную нишу. Ее стенки утепляют. Чаще всего используется полиэстеровая пена. Батареи данного типа преимущественно размещают в новых зданиях, где их установка предусмотрена проектной документацией.

Схема и принцип работы жидкостного электрического радиатора

Монтаж нагревательного контура производится внутрь ниши на высоте 10 см от дна. Это вызвано нормами пожарной безопасности. Также наличие воздушного зазора улучшает движение теплых масс и повышает эффективность отопительного прибора.

Канал с нагревательными элементами закрывается специальной решеткой. Она должна выдерживать значительную нагрузку, которая возможна во время эксплуатации.

Также решетка должна быть в обязательном порядке съемной, чтобы была возможность очистки канала от скопившейся пыли. Она может отодвигаться полностью или сворачиваться.

Алюминиевые

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. Такие модели есть у кампании Sira (Сира). Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. Они имеют неплохую для таких миниатюрных изделий теплоотдачу — 89-97 Вт. Есть низкий радиатор у Global — модель Gl-200/80/D. Эта модель — литая, с рабочим давлением 16 Бар.

Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм

Есть алюминиевые радиаторы с межосевым расстоянием 200 мм и у российского производителя — у фирмы Rifar (Рифар) — это Rifar Base 200 и Rifar Forza 200. Причем задняя стенка у них сплошная. Их можно спокойно ставить «спиной» к окну и не переживать за внешний вид с улицы.

Но это — самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой фирмы, практически в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит под категорию низких.

Достоинства, недостатки

В любой линейке есть невысокие батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, малую емкость (мало помещается воды), быстро реагируют на изменения температуры.

Наиболее важный недостаток — химическая активность алюминия и его мягкость. Для нормальной и длительной работы требуется качественный теплоноситель: Ph 7-8, рабочее давление — от 5-6 Бар у экструзионных моделей, до 10-12 у литых. Обязательно чтобы в теплоносителе было небольшое количество кислорода и взвесей. Кислород способствует окислению и разрушению алюминия, а взвеси стачивают металл.

Но у каждого производителя требования свои. Например, китайские алюминиевые радиаторы Radena работают при 16 Бар давления и теплоносителе с Ph 6,5-9. А у экструзионных моделей Sira (Сира) рабочее давление 16 Бар и срок гарантии при этом 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки средних показателей: и тут слишком много производителей и моделей.

При выборе не забудьте обо всех этих технических тонкостях: только если условия эксплуатации будут совпадать с рекомендациями производителей, отопление будет работать долго и без сбоев.

При монтаже системы стоит помнить, что алюминий нельзя соединять с медью (или сплавами на основе меди) напрямую. Это значит, что при разводке медными трубами лучше ставить другие радиаторы. А также не ставить бронзовые или латунные фитинги. С алюминием хорошо стоят оцинкованная арматура и фитинги.

Область применения

Область применения: в индивидуальном отоплении практически без ограничений, может только стоит обратить внимание на температуру теплоносителя, особенно если в системе стоит котел на угле или дровах. В квартирах их ставить рискованно

Разве только очень надежные и проверенные, и только если теплоноситель в системе удовлетворяет требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье «Алюминиевые батареи: виды, выбор, подключение »
