Нужно ли утеплять вентиляционную трубу в частном доме

Утепление труб: порядок работ

При изоляции вентиляции пенополистирольной скорлупой проводится:

уточнение размеров вентиляционной трубы, в частности, внутреннего диаметра;
выполнение надрезов ножом (можно пилой);
охват фрагментами цилиндра (скорлупы) трубы, смещение их между собой на пару сантиметров;
смыкание с усилием замковым сопряжением «гребень-паз» частей по бокам.

Конструкция (скорлупа) легко устанавливается и демонтируется в случае проведения работ с трубой.

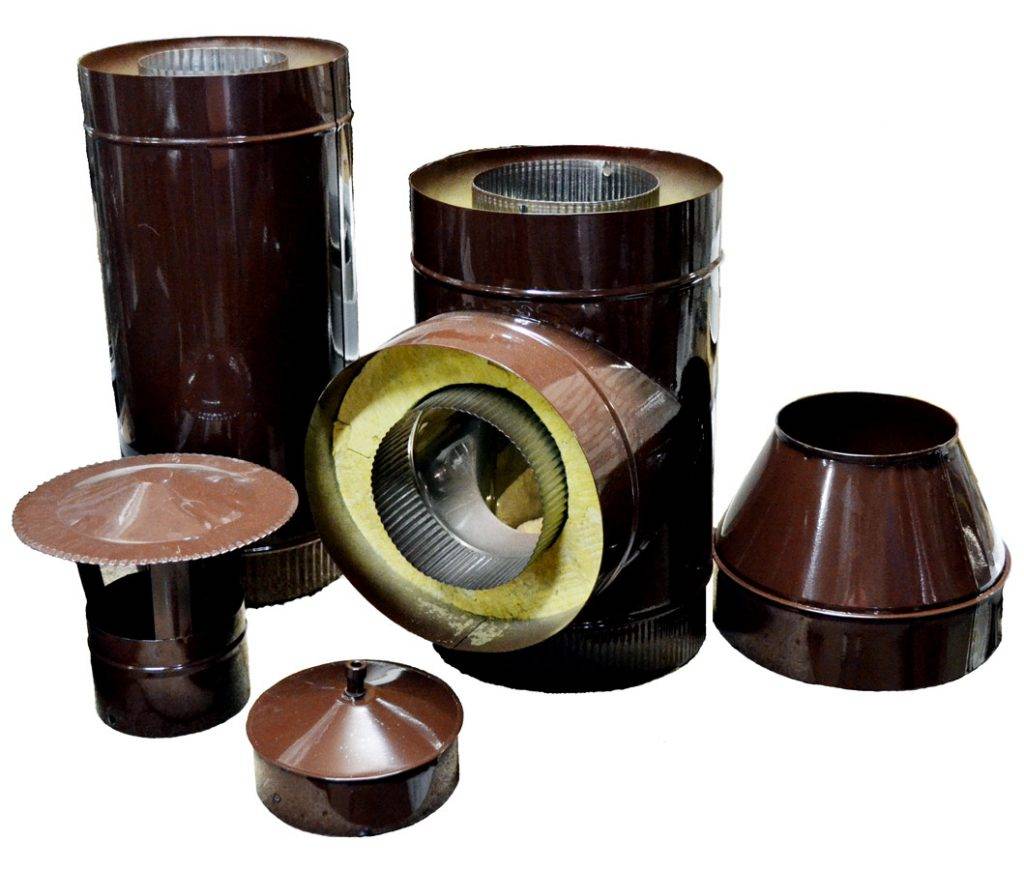

Как вариант можно использовать при монтаже вентиляции конструктивные элементы с заводской изоляцией

Работы по утеплению вспененным полиэтиленом в виде готовой оболочки вентиляционной трубы сводятся к следующему:

снятие необходимых замеров трубы: чтобы утеплитель плотно облегал поверхность воздуховода;
нахождение специального шва на капсуле и разъединение ее по этому шву;
фиксация оболочки на изолируемой трубе;
изоляция мест стыков и швов клеевым способом или скотчем.

Защита из огнестойкого полипропилена или пенополиуретана выполняется так:

определяются размеры;
из цельной заготовки нарезаются полуцилиндрические отрезки с запасом на покровный слой;
из нарезанных фрагментов вокруг трубы формируется капсула;
получившиеся стыки герметично крепятся бандажами.

Если вентиляционный проем в доме в форме прямоугольника:

подбирается необходимый по толщине рулонный или плитный утеплитель (к примеру, базальтовое волокно);
кроится и нарезается по размеру фрагментами, которые удобно компоновать при облицовке;
с помощью проволоки из стали, предварительно прокаленной, куски скрепляются;
швы герметично заделываются полосами фольги с нанесенным на нее клеевым слоем.

Теплоизоляция для вентиляции любым из этих способов при всех положительных моментах имеет одно слабое место – «мостики холода»

Важно не допустить в процессе монтажа нарушения технологии работ и предпосылок для их образования. Для этого особо тщательно изолируются стыки между вентканалами и конструкциями дома, иначе ожидаемый от утепления эффект снизится

Утеплители для бытовых помещений

Утеплить вентиляционную трубу в жилом здании или частном доме можно следующими материалами:

Минеральная вата (минвата).
Базальтовая (каменная) вата.
Вспененный полиэтилен.
Вспененный каучук.
Пенопласт.
Пенополистирол.
Асбестовые плиты.
PIR плиты.

Органические теплоизоляторы, например целлюлозная эковата, для утепления вентиляции в помещении или на чердаке не пригодны, так как слеживаются в течение 2 — 3 лет и теряют свойства. Обматывать трубы тканью, войлоком бессмысленно. Такая защита быстро пропитается влагой и даст эффект обратный желаемому.

Рис. 4 Утепление венттруб бытовой системы

Минеральная вата

Достоинства:

хорошие утепляющие и шумопоглощающие свойства — коэффициент теплоизоляции 0,030-0,052 Вт/м°C;
упругость, просто монтировать поверх труб круглого сечения;
прочность;
пожаробезопасность, выдерживает температуру до 450 °С;
низкая цена.

Недостатки:

Волокна стекловаты ломкие, в процессе резки и монтажа образуется множество очень мелких и острых осколков. Они легко проникают под одежду, в кожу, легкие, глаза, работать нужно в респираторе, защитных очках и спецодежде.
В состав дешевой минваты могут входить фенолформальдегидные смолы. Они вызывают отравления и онкологические заболевания. При покупке утеплителя спрашивать у продавца экспертное заключение о соответствии товара санитарно-эпидемиологическим и гигиеническим требованиям.
Стекловата сильно впитывает воду из воздуха, влага задерживается внутри и с трудом выводится. Решение этой проблемы — минвата с покрытием из фольги, выполняющим роль пароизоляции.
При постоянном контакте с влагой за 3 года стекловата теряет до 50% теплоизолирующих свойств. Это не касается минваты фольгированной.
Даже в сухих помещениях стекловата постепенно слеживается.

Рис. 5 Минвата *

Для утепления круглых труб вентиляции используют минвату в матах (рулонную). Ею, как одеялом оборачивают, трубу и закрепляют отожженной проволокой (для вязки арматуры), металлической или синтетической упаковочной лентой. Квадратные вентрукава можно защитить плитами из стекловаты. Их приклеивают на специальный клей.

Базальтовая вата

Базальтовая (каменная) вата состоит из волокон расплавленных горных пород (базальта). Это более современный, усовершенствованный минеральный утеплитель. Каменная вата, как и стеклянная, продается в плитах и матах. Их монтаж осуществляется тем же способом, что и при утеплении минватой.

Для быстрого и удобного выполнения теплоизоляции труб дымоходов или вентиляции круглого сечения некоторые производители выпускают готовые цилиндры из базальтового волокна, с покрытием из фольги или без него. Цилиндры легко режутся на куски нужной длины. Их одевают на трубу, как чехол или скорлупу. Замки-пазы на цилиндрах обеспечивают плотное скрепление без щелей.

Рис. 6 Цилиндры из базальтовой ваты

Достоинства базальтовой ваты:

пожаробезопасность — материал относится к негорючим, выдерживает температуру до 1000 °С;
долговечность — в отличие от минваты базальтовые маты не деформируются со временем, не оседают (толщина слоя изоляции не меняется);
коэффициент теплоизоляции от 0, 034 до 0, 038 Вт/м°C.

Недостатки:

опасность для здоровья человека — относится только к дешевым маркам, в дорогих вместо фенолформальдегидных смол используют биополимерное связующее;
более высокая, по сравнению с минватой цена.

Для защиты от впитывания влаги качественную базальтовую вату пропитывают водоотталкивающим составом (гидрофобизатором) и покрывают с одной стороны алюминиевой фольгой.

Рис. 7

Назначение теплоизоляции воздуховодов

Устройство вентиляционных каналов и воздуховодов подчиняется техническим правилам, которые диктуют выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

Вентиляционные трубы проходят по всему пространству дома: начинаются в подвале, который часто используют в качестве технического или подсобного помещения, и заканчиваются над кровлей.

Не все помещения дома отапливаются. Зачастую в подвале и на чердаке устанавливается низкая температура, которая и вызывает проблемы, главные из которых – потеря тепла и образование конденсата.

Схема вентиляции в частном доме

Если небрежно отнестись к теплоизоляции чердачного помещения и кровли, то придется приложить больше усилий для утепления воздуховодов, расположенных под крышей

Правила обустройства вентиляции изложены в СНиП 41-01-2003. Там же можно почерпнуть информацию об отоплении и кондиционировании в целом.

Тепловая изоляция воздуховодов бытовой вентиляции выполняет 4 функции:

Стенки пластиковых или металлических воздуховодов контактируют с внешней средой, которая может значительно снизить температуру воздуха внутри труб. Взаимодействие теплого воздуха с холодной поверхностью коммуникаций вызывает выпадение осадка. Влага разрушительно действует на материал труб, просачивается внутрь помещений. В случае возникновения пожара огонь быстро распространяется по воздуховодам по территории всего дома, если они не защищены должным образом. Движение воздуха внутри труб часто порождает посторонние звуки и создает вибрации. Снизить уровень шума помогает правильный монтаж коммуникаций и применение шумоподавляющей теплоизоляции. Функция 1 – снижение теплопотерь. Функция 2 – предупреждение образования конденсата. Функция 3 – обеспечение огнестойкости. Функция 4 – уменьшение шума и вибраций

Каждая из приведенных функций очень важна. Например, конденсат может создать большие проблемы для владельцев дома. Влага, образующаяся на внешних стенках труб, вызывает коррозию металла и за короткий срок способна привести к полной замене некоторых вентиляционных участков. На стенах чердака образуется плесень, разрушающая древесину, устанавливается неприятный запах.

Внутренний конденсат не менее опасен. По стенкам труб влага просачивается в жилые помещения и также вызывает негативные последствия: повышает общий уровень влажности, является причиной деформации деревянной мебели и отделки, появления грибка и плесени, плохого самочувствия у жильцов.

И снижение температуры в спальнях, и посторонние шумы, мешающие спать – все это результат охлажденных вентиляционных труб. Если вам знакомы перечисленные проблемы, то вы можете справиться с ними самостоятельно, утеплив воздуховоды. А для начала нужно правильно подобрать теплоизоляционный материал.

В чем смысл утепления вентиляции

Собственно само утепление необходимо, чтобы предотвратить условия возникновения так называемой точки росы. Согласно строительному нормативу СП-50.1333-2012 под данным термином понимается температура, при которой водяной пар, содержащийся в воздухе, выпадает в виде воды на окружающих предметах, то есть конденсируется. Естественно точка росы напрямую зависит от влажности воздуха, чем она выше, тем точка росы ближе к окружающей температуре.

Таблица для определения точки росы.

Начнем с того, что на незащищенной трубе в чердачном перекрытии конденсат может выпадать как изнутри, так и сверху воздуховода. Эта влага по-своему опасна в обоих случаях. Так вода, постоянно стекающая по трубе, естественно, будет впитываться в перекрытие

И здесь уже неважно будет это бетон, дерево или какой-либо иной материал, рано или поздно он начнет разрушаться. Добавьте к этому еще и нелицеприятные разводы вокруг трубы на потолке крайнего этажа;
Более половины вентиляционных коробов и труб делается сейчас из оцинкованного железа

Цинковое напыление вещь хорошая, но если его повредить, что неизбежно при разрезании и монтаже, тонкий железный лист начнет ржаветь и времени, чтобы на трубе появились дыры, понадобится немного, не более 2 – 3 лет;

Резка матов из ватного утеплителя.

Кроме бытовой вентиляции, в домах от 2 этажей и выше монтируется фановая вентиляция для канализационной системы. Говоря проще, это продолжение канализационного стояка выведенное на крышу. Так вот, при той запредельной влажности которая есть в канализации, чердачный сектор такой трубы диаметром 100 мм наглухо перемерзает уже при температуре -5ºС или -7ºС в течении недели. А это уже влечет за собой проблемы с эксплуатацией канализации;
Кроме своей прямой функции, утеплитель для вентиляционных труб является хорошим звукоизолятором. Обустроив такую систему, вам не придется слушать завывание ветра в ваших трубах;
Но прогнившее перекрытие, испорченный потолок, постоянная музыка ветра, неприятный запах из раковины и перемерзшая зимой канализация это еще «цветочки», гораздо более опасно появление плесени и грибка внутри бытовой вентиляционной системы. Дело в том, что подобная «растительность» распространяется аэрозольным путем, проще говоря, споры плесени переносятся потоками воздуха. Естественно, попав в вентиляционную систему, они будут регулярно орошать весь дом, а люди, живущие в доме, будут постоянно дышать всем этим букетом. Последствия могут быть самые разные, от легкого недомогания, до хронических головных болей и аллергии.

Выбор утеплителя

Фольгированная скорлупа из каменной ваты для утепления труб

Существуют разные материалы, с помощью которых можно утеплить вентиляционный канал. К наиболее популярным относятся:

Минвата. Это натуральный экологичный долговечный материал с хорошей устойчивостью к ультрафиолету. Продается в виде матов различной толщины. Не используется при высоких температурах. Минеральную вату требуется сверху закрывать оболочкой, чтобы избежать попадания влаги на нее. Она подходит для использования в качественно собранных вентиляционных каналах кроме приточной вентиляции. Важнейшим недостатком является загрязнение мелкими стеклянными нитями при монтажных работах.
Базальтовая вата. Устойчива к агрессивным средам и повышенным температурам, не боится ультрафиолета. Не горючая. Выпускается в виде матов, плит, скорлупы для утепленных вентиляционных труб. Впитывает влагу, что является серьезным недостатком.
Вспененный полиэтилен. Это самый дешевый утеплитель. Выпускается в листах толщиной до 10 мм, жгутов и скорлуп. Может иметь фольгированную поверхность. Преимущества – не поглощает влагу, прочный, пластичный. Подвержен горению, неустойчив к высоким температурам и ультрафиолетовым лучам.
Пенополистирол. Бывает разных видов – экспандированный и экструдированный, или экструзионный (пеноплекс). Последний является усовершенствованным видом, который не впитывает влагу и не пропускает пар. Долговечен, устойчив к высоким температурам. К недостаткам относят высокую стоимость. Чаще всего используется для утепления вентканалов.
Асбестовые плиты. Имеют небольшую теплопроводность, устойчивы к температурам до 400°С и ультрафиолетовым лучам, не впитывают воду. Не применяется внутри зданий из-за вреда организму.
PIR-плиты. Это новейший материал с хорошими перспективами. Представляет собой жесткий материал с закрытыми ячейками, малым коэффициентом теплопроводности, устойчивостью к ультрафиолету и влаге. Не горит. Срок службы превышает 50 лет. Пока не широко распространен для утепления воздуховодов вентиляции, поэтому из недостатков можно выделить высокую цену.

Фольгированный пенополиуретан в виде скорлупы

Выбор материала определяется предъявляемыми к нему требованиями. Утеплитель должен быть качественным, стоить недорого и легко устанавливаться. Наиболее перспективным материалом для утепленных труб для вентиляции являются PIR плиты, но их невозможно использовать на круглом воздуховоде.

Сложности в монтаже и эксплуатации возникают при использовании минваты. Она впитывает влагу и крошится. Асбест применять запрещено в теплоизоляции вентиляционных воздуховодов, так как он канцерогенный.

На стыках и поворотах можно использовать пенофол или каучук. Но нужно учитывать, что его потребуется несколько слоев для тепловой изоляции воздуховодов. Цена выше средней.

Все «за» и «против» внутренней и наружной изоляции

Утепление труб обычно производят одним из следующих способов: путем внутренней обшивки или же обустройства изоляции извне. Каждый из них отличается своими преимуществами и недостатками.

Внутренняя обшивка

процесс монтажа сам по себе более сложен, но температурное и механическое внешнее воздействие такому утеплителю не вредит;
во избежание уменьшения внутренней зоны воздуховода потребуется произвести предварительные работы для увеличения изначальной части;
выбранный изолятор должен быть непроницаемым для пара и абсолютно герметичным, что позволит избежать проникновения атмосферной влаги;
лучше выбрать материал с гладкой внешней поверхностью, которая не будет мешать воздуху циркулировать свободно.

Изоляция с внешней стороны

более проста в монтаже, но важно учесть, чтобы материал не пропускал пар;
понадобится позаботиться об установке гидробарьера и утеплении вытяжной трубы;
утеплитель должен быть стоек к механическим повреждениям;
материал не должен быть горючим, поскольку при возникновении открытого пламени он может вступить в контакт с воздухом;
подобное утепление не будет способствовать уменьшению площади внутреннего сечения трубы;
утеплитель должен быть устойчивым к процессам образования вредоносных бактерий.

Способы утепления уличных воздуховодов

Конструкция теплоизоляции в этом случае обязательно должна включать следующие компоненты:

Крепёжные элементы.
Покровный слой, часто требующий дополнительную защиту от ультрафиолета.
Теплоизоляционный слой.

Материалы и правила работы повторяют многое из того, что применяется внутри.

Если монтаж ведут на открытом воздухе, то не обойтись без гидроизоляции для минеральной ваты. Допустимый выбор – рубероид.

Отдельное внимание уделяют месту, где воздуховод проходит через кровлю. Мастер-флэш – оптимальный вариант для изоляции в этом случае

При проходах по чердачному перекрытию теплоизоляцию тоже относят к обязательным требованиям.

Правильный подход к утеплению

Чтобы ответить на вопрос: как утеплить вентиляционную трубу в частном доме правильно и одновременно экономно – следует разобраться в причинах появления конденсата. Разница температур всегда приводит к появлению конденсата, но наиболее обильное выделение «росы» наблюдается на отрезке активного соприкосновения теплого и холодного воздуха. Чем ближе удастся его передвинуть к выходному отверстию трубопровода, тем меньшими окажутся потенциальная опасность и ущерб от конденсата.

Рекомендуем ознакомиться: Характеристики и монтаж разных видов вентиляционных труб

Идеальным случаем считается ситуация, при которой смешивание холодного и горячего воздуха происходит в участке вентиляционной трубы, расположенном за пределами здания. Но реализовать это на практике удается не всегда.

Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке утепление каналов считается обязательным. Благодаря этому удастся вывести «мокрую» зону – место наиболее активного образования росы – за стены постройки. Такое решение поможет даже при активном появлении большого количества конденсата не позволить влаге проникать в стены, провоцируя появление сырости, грибка и остальных сопутствующих неприятностей.

Поиск оптимального места

Вертикальный дымоход от печного отопления, камина или газового котла благодаря выходу горячего воздуха будет полностью очищаться от влаги в процессе отопления помещения. Горизонтальные воздуховоды, выход которых располагается в стене, изначально должны монтироваться с уклоном книзу минимум в несколько градусов. Это позволяет скопившейся влаге стекать наружу, а не внутрь помещения. Поэтому самым важным моментом перед утеплением таких воздушных каналов является проверка наличия уклона для ее вывода. Иначе даже утепленные вентиляционные трубы станут в будущем источником проблем, пусть и заметно позже, чем вообще без теплоизоляции.

Обязательным местом для утепления труб воздуховодов является неотапливаемое чердачное помещение. Именно в нем разница температур в холодное время года становится источником проблем из-за образования влаги. Конденсат на них, вне зависимости от того использованы пластиковые трубы или металлические, образуется как внутри, так и снаружи.

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Рекомендуем ознакомиться: Вентиляционный диффузор: виды и особенности

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.
