Обвязка котла своими руками

Суть и важность обвязки газового котла

Обвязка – комплекс инженерных работ по объединению элементов и узлов тепловой схемы в единый теплогенерирующий комплекс. Исполнительная схема ее абсолютно индивидуальная и зависит от вида котла, количества контуров нагрева, автоматики безопасности, разводки внутридомовой системы отопления и ГВС.

Все основное и вспомогательное газовое котельное оборудование относится к объектам с повышенной опасности, любые даже самые маленькие ошибки в обвязке приводят к необратимым процессам и могут вызвать аварийную и пожароопасную ситуацию в системах жизнеобеспечения

В связи, с чем важно со всей ответственностью подойти к обвязке газового котла, соблюдая стандарты и правила техники безопасности в части монтажа и эксплуатации газовых котлов малой мощности. Именно поэтому рекомендуется все работы по проектированию, монтажу и наладке оборудования газового котла поручать аттестованному персоналу.
Функции обвязки котлоагрегата:

1. Равномерное распределение тепловых и скоростных потоков по системе отопления и ГВС.
2. Компенсация теплового расширения трубопроводных систем и горячих поверхностей нагрева (котел, бойлер).
3. Удаление воздуха из водяного теплоносителя.
4. Контроль за давлением среды и сброс воды, в случае превышения максимального порога, через расширительный бак.
5. Создание заданного режима в газовоздушном тракте котла.
6. Поддержание санитарной температуры внутреннего воздуха на отапливаемом объекте.

Обвязка газового котла удаляет воздух из водяного теплоносителя

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Этапы работ

Обвязка котла отопления должна проводиться по классической схеме, чтобы избежать использования сложных работ.

Монтируем коллектор

Перед этой работой внимательно изучите наклейку на его корпусе. Там должна содержаться информация о том, какая линия отвечает за подачу теплоносителя, и за отвод.

Труба на коллекторе размером в 1,25 дюйма соединяется с котлом, в трубопровод которого вводится патрубок 1 дюйма диаметром. Те отверстия, которые не будут использоваться, закрываются заглушками.

Смесительный (распределительный) клапан устанавливается на подающей трубе. Он отвечает за регулировку температуры. Если в вашем доме к системе отопления подключён тёплый пол, то клапан нужно вмонтировать и в выходном патрубке. С его помощью температура водяного тёплого пола будет контролироваться в необходимых пределах.

Насос, который обеспечивает циркуляцию теплоносителя, встраивается в обратной магистрали. Его установка возможна двумя способами.

1. Первый способ – это прямое подсоединение к коллектору.
2. Второй, подсоединение к распределительному клапану.

На заключительном этапе устанавливаются приборы контроля над давлением, температурой, проходные фильтры, клапаны балансировки слива, а также воздушные и предохранительные клапаны.

Двухтрубная схема с нижней горизонтальной разводкой

Сегодня она является лидером по популярности среди всех систем отопления с принудительной циркуляцией. Она радует тем, что можно:

• использовать трубы с небольшим диаметром;
• организовывать 3-4 тупиковых ветви с одинаковой длиной;
• размещать магистрали под полом или спрятать их за декоративным экраном.

В двухэтажном доме ее создают своими руками так:

1. Отводят от группы безопасности один подающий трубопровод.
2. Разделяют его на две ветви: одна прокладывается на первом этаже, другая – на втором.
3. Радиаторы подключают диагональным способом. То есть подающую трубу подсоединяют к верхнему коллектору, а выводную – к расположенному на противоположном конце нижнему коллектору. Выводную трубу подключают к обратной магистрали.
4. Обратные магистрали прокладывают рядом с линиями подачи. Дальние концы обраток соединяют вертикальной стойкой. Свободный ближний конец линии на первом этаже подключают к котлу. Аналогичный конец магистрали на втором этаже либо заглушен, либо начинается от выводного коллектора первого в ветви радиатора.
5. Перед патрубком обратки котла устанавливают бак мембранного типа и насос.

Особенности конденсационного оборудования

Современное развитие технологий производства и защита окружающей среды обусловили появление нового вида газового оборудования: конденсационного котла. Главными особенностями такого агрегата являются следующие показатели:

• Высокая экономичность (расходуется примерно до 20% меньше энергоресурсов).
• Экологическая чистота.

Давайте рассмотрим конструктивные особенности конденсационных систем отопления:

• Образовавшийся во время горения газа водяной пар не выбрасывается наружу. Его при помощи специальных патрубков используют для дополнительного нагрева теплоносителя.
• Это достигается применением специально разработанного теплообменника и особой конструкции камеры сгорания.
• Отработанные газы проходят через дополнительный контур, отдавая свое тепло обратному контуру, где циркулирует теплоноситель.
• Благодаря такой особенности повышается КПД конденсационного котла и экономится значительное количество энергоносителя.

Рассмотренная схема обвязки является универсальной и применяется практически для всех моделей газового двухконтурного оборудования. Если к обвязке котла подойти грамотно, вполне можно справиться своими руками. Кроме того, дополнительно можно установить контроллер, который будет следить за температурой в помещении, и включать котел только при необходимости.

Обвязка котла дрова-электричество

Обвязка котла отопления на твердом топливе и электричестве может быть выполнена последовательным и параллельным способом. Суть установки сразу двух видов отопительного оборудования состоит в том, чтобы обеспечить непрерывный нагрев теплоносителя в системе. Выполняется это следующим образом:

В качестве основного источника отопления устанавливается ТТ котел. В течение всего дня он обеспечивает нормальный нагрев теплоносителя.

В ночное время после перегорания дров, автоматически включается электрокотел, который продолжает нагревать жидкость в системе до тех пор, пока не затопят основной котел.

Существует несколько вариантов такого решения, но основным остается использование эжектора. При этом обязательным условием является врезка котла под небольшим углом, чтобы не допустить обратной циркуляции теплоносителя. Таким же образом выполняется и обвязка пеллетного котла отопления. При необходимости включается электрокотел и продолжает отапливать помещение, пока не заработает основной источник отопления.

Особенности подключения газовых котлов

Газовое оборудование, особенно бытовые отопительные котлы, удобно обвязывать пластиковыми или металлопластиковыми трубами. Это выгодно по нескольким причинам:

• Прежде всего, невысокая стоимость таких труб.
• Легкость работы с пластиковым материалом.
• Возможность своими руками произвести подключение любой сложности.

Особенности двухконтурных котлов

Как уже отмечалось, установка двухконтурного аппарата более предпочтительна, поскольку несет в себе массу преимуществ и дополнительного комфорта. Рассмотрим, какие особенности имеют такие котлы:

• При установке двухконтурных моделей нельзя использовать естественную циркуляцию теплоносителя в системе отопления.
• Многие настенные модели идут в комплекте с циркуляционным насосом.
• Еще одной особенностью двухконтурных котлов заключается в том, что работа контуров не происходит параллельно. Это значит, что пока работает ГВС, контур отопления не нагревается.

Такая особенность приводит к тому, что для обвязки двухконтурного агрегата своими руками используется стандартная схема.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Открытая система с принудительной циркуляцией

Открытая система с насосом.

Элементы

Разгонный коллектор в этом случае по понятным причинам не нужен. Его функции выполняет циркуляционный насос.

При выборе насоса стоит обратить внимание на его производительность. Она подбирается в зависимости от тепловой нагрузки на контур (читай — от мощности котла) по следующей таблице:

Тепловая нагрузка, КВт	Производительность, м3/час при скорости потока 0,6 м/с
6	0,25
8	0,35
16	0,7
24	1
40	1,6

Параметры некоторых циркуляционных насосов.

Схема

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

Врезка насоса в розлив гравитационной системы.

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.

Виды отопительных котлов

Котлы отопления в призме рассмотрения вопроса можно разделить на 3 группы, отличающиеся по способу обвязки:

1. Настенные – газовые, электрические, жидкотопливные;
2. Напольные газовые, электрические, жидкотопливные;
3. Напольные твердотопливные.

Сложность схемы обвязки зависит от наличия встроенного оборудования. Следует знать, что для напольных котлов отопления лучшими материалами обвязки являются стойкие к высокой температуре стальные или медные трубы. Температура в зоне напольного котла может достигать значений в 90 – 95С и быть предельной для целостности полимерных труб, даже стабилизированных.

 Настенные котлы чаще всего работают на температурах до 75С, для обвязки можно применять полимерные трубы, желательно стабилизированные алюминием или стекловолокном.

Напольные твердотопливные котлы не имеют качественной регулировки температуры теплоносителя на выходе, имею высокую температуру и циклический режим работы. Цикличность обусловлена временем сгорания очередной загрузки топлива – угля, дров, торфа, брикетов и так далее. Обвязка такого оборудования выполняется строго из металлических труб. Для сглаживания циклов и сохранения теплоты в схему обвязки включают теплоаккумулятор.

4 Инструкция по монтажу

Зная принципы работы и преимущества всех систем отопления, можно определиться с порядком действий. Основные этапы следующие:

• выбор отопительной системы;
• приобретение отопительного котла и дополнительного оборудования;
• выполнение установки.

Для организации открытой системы достаточно термометра (чаще всего находится в комплекте с котельным оборудованием) и расширительной емкости, которую обычно делают самостоятельно.

В обязательном списке для закрытых отопительных систем находятся:

• защитный клапан сброса чрезмерного давления;
• расширительный бак;
• клапан сброса воздуха;
• насос;
• трубы;
• при двухтрубном отоплении — коллекторы.

Перед выбором требуемого оборудования необходимо нарисовать схему отопления и составить перечень необходимых элементов.

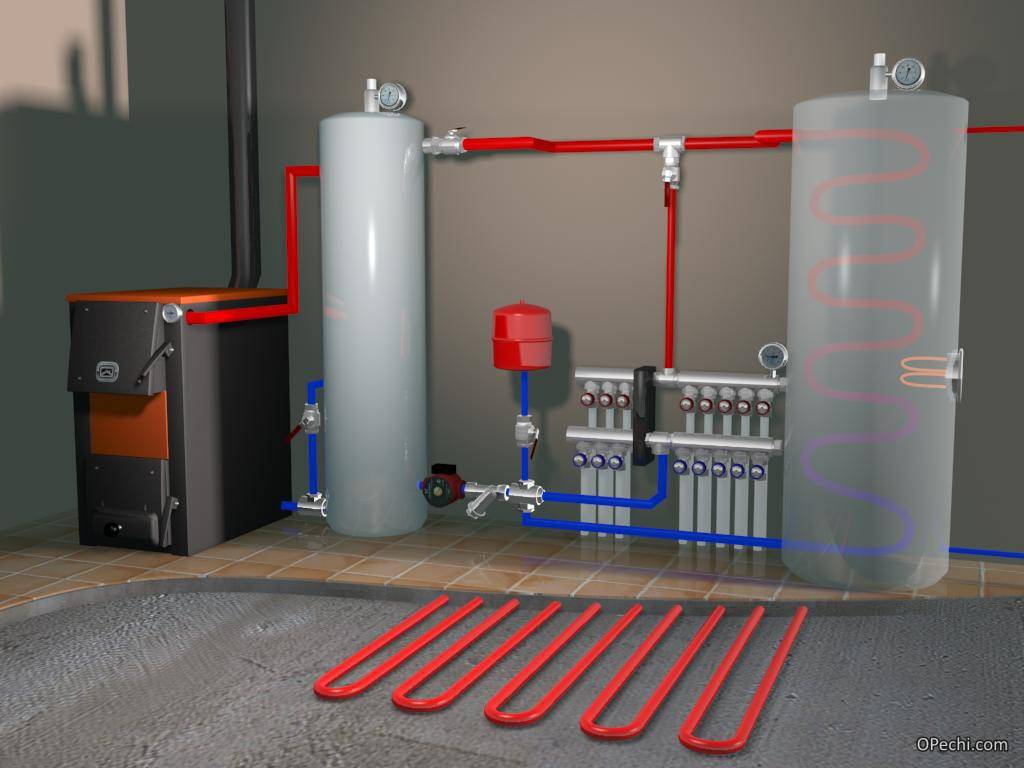

Схема обвязки напольного твердотопливного котла

Твердотопливные котлы имеют особый режим работы, зависящий от частоты загрузки топлива и его теплотворной способности. Агрегат работает в циклическом режиме, при этом на пике процесса горения температура может приближаться к 95С. Поэтому для обвязки высокотемпературного контура следует применять металлические трубы – медь, нержавеющую и обычную сталь.

Для сохранения избытков тепла и защиты системы от перегрева в схему обвязки котла включают теплоаккумулятор. Это обеспечивает накопление теплоты и ее рациональное потребление, снижает расход топлива.

Теплоаккумулятор в схеме выполняет также функцию гидравлического разделения первичного и вторичного контуров. При полном гидравлическом разделении во вторичном контуре устанавливается отдельный расширительный бак, монтируется линия подпитки из системы холодного водоснабжения, группа безопасности.

Твердотопливные котлы зачастую оборудуются гравитационными системами отопления. Применение теплоаккумулятора актуально только для комплексов закрытого типа, с наличием циркуляционных насосов.

Обвязка котла – важнейший этап сооружения системы отопления. Работы можно произвести своими руками, при этом нужно придерживаться описанных выше правил и схем, паспортов изделий и проектов (в случае газового оборудования). Кроме того, требуется наличие навыков монтажа выбранного оборудования и материалов, необходимого набора инструментов и оборудования.

Рекомендуем прочитать:

Виды водонагревателей

Устройство водоснабжения частного дома из скважины

Опрессовка системы отопления в частном доме

Коллекторная разводка труб водоснабжения

Квартирный теплосчетчик

Комбинированное отопление

(Просмотров 6 911 , 1 сегодня)

Схема обвязки напольного газового котла

В таких инструкциях можно найти всю необходимую информацию, касающуюся не только плана работ, но и направление, в котором будут располагаться фитинги

Если брать во внимание подключение к двухконтурному котлу, то при монтаже понадобятся такие составляющие как:

1. Шаровой кран.
2. Накидная гайка.
3. Ниппель.
4. Тройник для ответвления на расширительный бак.
5. Футерка.

Большинство экспертов и мастеров не советуют сразу монтировать все детали в контур отопления, лучше предварительно разложить их на полу. Первую сборку стоит сделать там же, но без подмотки, чтобы убедиться, что все детали на месте и элементы идеально подходят для процесса.

Приступив к работе, можно заметить нехватку фитингов, все труды придется приостановить и бежать в магазин за составляющими, что не только займет лишнее время, но и принесет массу негативных эмоций. Капитальный монтаж предполагает сборку с применением льна и пасты, лучшего средства для того, чтобы уплотнить резьбы я не знаю. Выполнить работу можно самостоятельно, но если уверенности в своих силах нет, то следует доверить процесс профессионалам.

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

Начнем обвязывать котел

Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.

Два котла и обвязка

Преимущества:

1. Простота, которая является залогом надежности.
2. Автономность в работе.
3. Один из самых дешевых вариантов обвязки.

Группа безопасности для твердотопливного котла

Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:

• хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
• исправить работу неправильно смонтированной системы отопления – контур не гравитационный.

Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.

Обвязка напольных котлов мощной отопительной системы

Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).

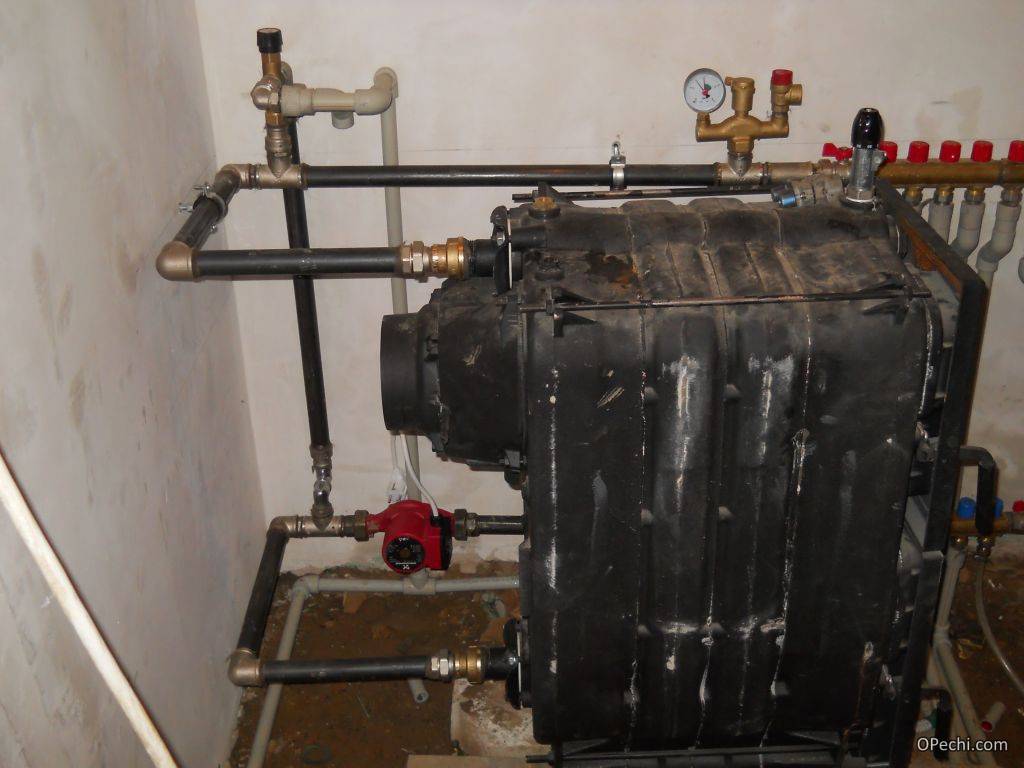

Простая обвязка котла, работающего на твердом топливе

Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.

Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.

Подготовка обвязки котла для выполнения отделочных операций в помещении

Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.

На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.

Простая обвязка пеллетного котла

Твердотопливные котлы просто подключать, но

Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:

1. Гравитационный контур.
2. Подача холодной воды.
3. Резервный источник питания для насоса.
4. Установка теплоаккумуляторного бака.
5. Дополнительный аварийный контур.

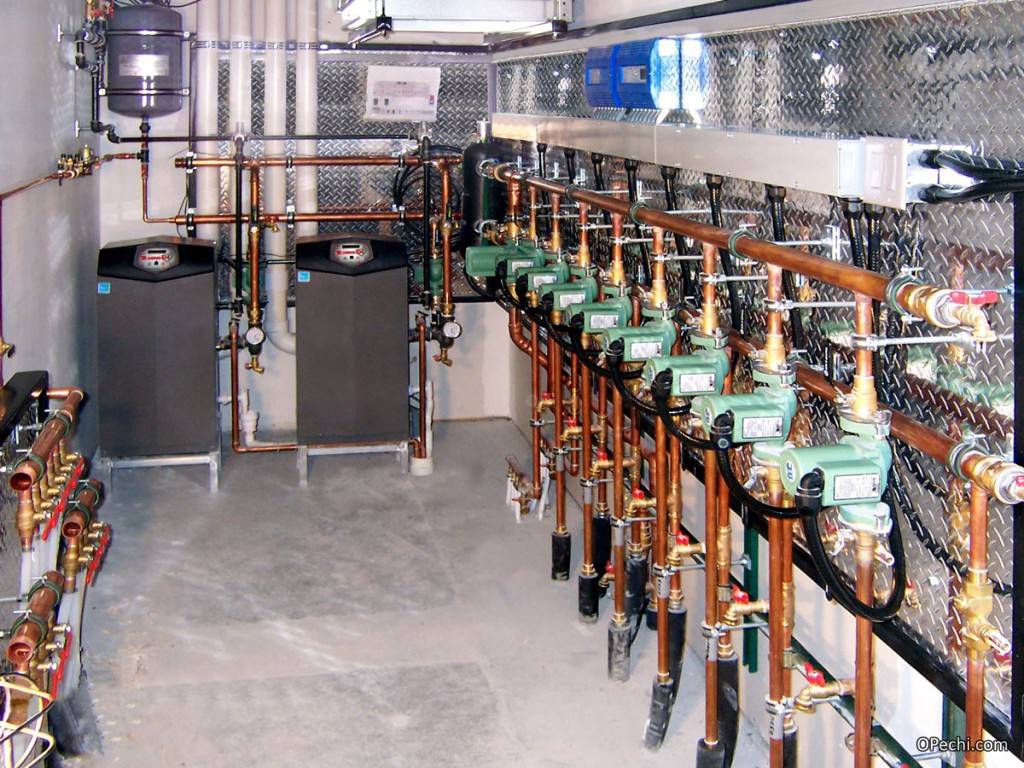

Идеальная обвязка котла

Рекомендации по выполнению самостоятельной обвязки котла

Классическая схема обвязки

Вариант эффективной модели отопительной системы на схеме обвязки

Правильно примененная схема обвязки котла отопления – гарантия эффективного использования отопительной системы

Важно особое внимание уделить регулированию температуры на входе-выходе во избежание больших перепадов. Вначале, то есть до тех пор, пока не будет достигнута нужная температура, циркуляция теплоносителя выполняется по малому контуру. После этого он поступает в большой контур, который и отвечает за обогрев строения

После этого он поступает в большой контур, который и отвечает за обогрев строения.

Что она в себя включает?

Вот вам простейшая обвязка котла отопления в двухэтажном доме

В схему обвязки отопительного котла включаются такие конструктивные элементы:

• Циркуляционный насос.
• Термоголовка (распределительный клапан).
• Расширительный бачок.
• Манометр.
• Балансировочный кран.
• Краны сливные, шаровые.
• Фильтр проходной.
• Клапаны: обратный и воздушный, предохранительный и проходной.
• Хомуты.
• Муфты.
• Уголки.
• Тройники.
• Крепежные элементы и пр.

Виды и варианты схем

1. Схема обвязки котла с принудительной циркуляцией.
2. Схема обвязки котла естественной циркуляцией.
3. Схема классической коллекторной разводки.
4. Схема разводки на первично-вторичных кольцах.
